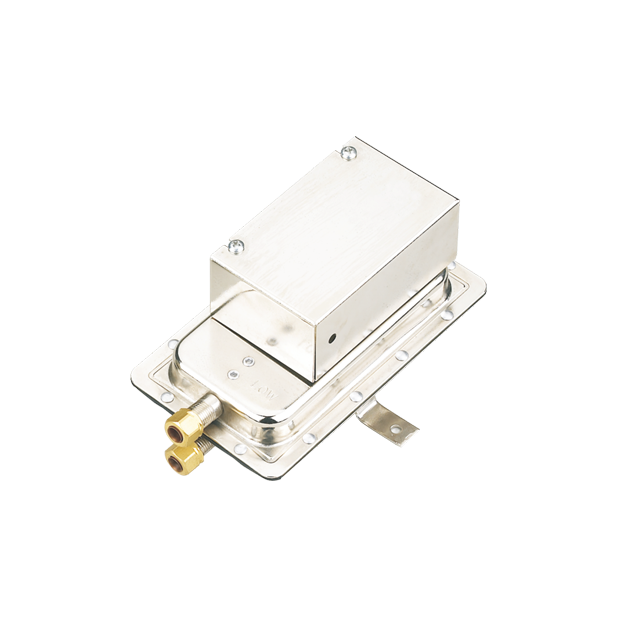

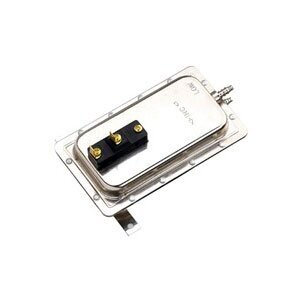

Diferentsiaalrõhu relee 0,2-5mbar | 10A | 115-277VAC

Tehnilised andmed
Üldised omadused:

Keskkond: Õhuvoolu tuvastamine
Paigaldusasend: Diafragma võib paigaldada mis tahes vertikaalsele pinnale
Lüliti tüüp: SPDT (üksikpoolne kahe viskega lüliti)
Maksimaalne töörõhk: 30 mbar
Rõhu tuvastamise vahemik: 0,2 ± 0,05 mbar kuni 5,0 mbar
Diferentsiaalrõhk: Suureneb järk-järgult – 0,05 mbar madalaimal seadistusel kuni 0,25 mbar kõrgeimal
Temperatuuri vahemik:

Töötamistemperatuur: -40°C kuni +82°C
Elektrilised omadused:

Maksimaalne koormus: 300 VA pilootkoormus, 115–277V AC
Nimivool: 10A, mitteinduktiivne, 277V AC
Elektriühendused: Kruviklemmid seibidega
Ühendused:

Ühendused: 0,25" OD toru surveliitmikud koos ferrule’i ja mutriga
Alternatiiv: 0,25" isane libisev ühendus

Valitavad parameetrid tellimuskoodi alusel:
Tellimuskood: ESLF35- 1(A) 1(B) A(C) 1(D) - P0.5mbar (Rõhu seadistus: P0.5mbar; P = positiivne rõhk; V = vaakum)

A Töörõhk:
1 = 0.5 mbar – 30 mbar
2 = 0.2 mbar – 5.0 mbar

B Ühendus:
1 = sobib ühendamiseks 0.25" OD välise jäiga või pooljäiga toruga
2 = 0.25" meessoost pistikühendus, sobib painduvatele torudele

C Kinnitus:
A = kinnitus A
B = kinnitus B

D Juhtmete kaitse:

0 = ilma kaitseta
1 = kaitsega sulgemiskohas

Funktsioonid ja omadused:

Sobib erinevatele HVAC- ja energiasüsteemidele
Suudab tuvastada positiivset, negatiivset või diferentsiaalrõhku
Lai reguleerimisvahemik
Kõrge temperatuuritaluvus
Kaitse juhusliku elektrilise kontakti eest
SPDT-lüliti – paindlik kasutamine juhtimisskeemides
Kasutusvaldkonnad:

HVAC-süsteemides – ventilaatorite töö ja filtrite ummistuse jälgimine
Õhukanalite jälgimine – torustikes ja ventilatsioonisüsteemides
Energia- ja tööstusautomaatikas – õhuvoolu jälgimine tunnelites ja suurtes ruumides
Tööstuses õhurõhu mõõtmiseks – sobib nii positiivsele kui negatiivsele rõhule
Plussid:

Universaalne rõhu tuvastus – sobib nii positiivsele kui negatiivsele rõhule
Lai reguleeritava tundlikkuse vahemik
Vastupidav metallkorpus – keskkonnamõjudele vastupidav
Suur töötemperatuuri vahemik (-40°C kuni +82°C) – sobib äärmuslikesse tingimustesse
SPDT-lüliti – paindlik kasutus
Kaitse juhusliku kontaktiga – suurendab elektriühenduste ohutust
Lihtne paigaldus 0,25" OD toruliitmikega
Miinused:

Ei sobi vedelike rõhu mõõtmiseks – mõeldud ainult õhuvoolu tuvastamiseks
Pole veekindel – paigaldada ainult kuivas keskkonnas
Paigaldusasend piiratud – peab olema vertikaalne
Usaldusväärne ja mitmekülgne diferentsiaalrõhu lüliti tõhusaks rõhu jälgimiseks HVAC- ja energiasüsteemides!
