  • Uus   -6.37€Diferentsiaalrõhu ühenduskomplekt | alumiiniumotsikud | PVC-voolik 2m | kuni 10000Pa | Sentera Controls | PSET-QF-200

    Diferentsiaalrõhu ühenduskomplekt | alumiiniumotsikud | PVC-voolik 2m | kuni 10000Pa | Sentera Controls | PSET-QF-200

    Tootekood: PSET-QF-200
    Küsi
    Hind 11.39 € KM-ga
    ( 9.41 € KM-ta )
    17.76 € Säästa 6.37 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Diferentsiaalrõhu ühenduskomplekt | alumiiniumotsikud | PVC-voolik 2m | kuni 10000Pa | Sentera Controls | PSET-QF-200

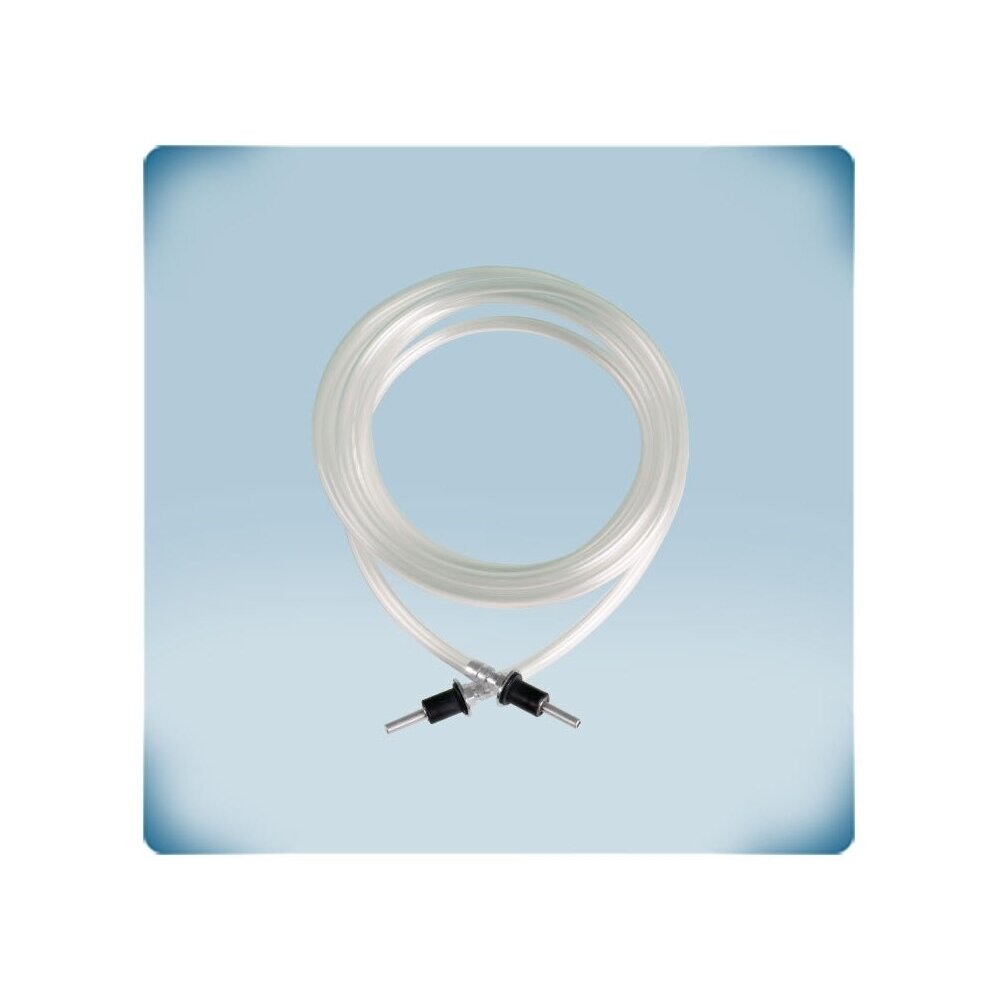

    PSET-QF-200 – Sentera Controls diferentsiaalrõhu ühenduskomplekt, millega rõhuandur, kontroller või rõhulüliti ühendatakse õhukanaliga. Komplektis – 2 alumiiniumotsikut (46,4 mm, ühendusots Ø4 mm), läbipaistev PVC voolik 200 cm ja 2 tsingitud seibi M5.

    Põhimõte:
    Õige mõõtepunkt on pool täpsest rõhujuhtimisest. Komplekt võimaldab kiiresti ja korrektselt rajada „+“ ja „−“ punktid õhukanalis või filtri juures ning mõõta rõhuerinevust, ventilaatori K-teguri teadmisel aga ka õhuhulka.
    Otsikud
    Alumiinium, Ø4 mm
    Voolik
    PVC, Ø5 × 7 mm, 200 cm
    Maks. rõhk
    10 000 Pa
    Maks. temperatuur
    60 °C

    Tööpõhimõte

    Õhukanali seina puuritakse augud, millesse asetatakse otsikud ja kinnitatakse seibidega. PVC-voolik lõigatakse kaheks: üks ühendab kõrgema rõhuga punkti seadme „+“ ühendusega, teine madalama rõhuga punkti „−“ ühendusega.

    Seade mõõdab rõhuerinevust (Pa). Ühendades ventilaatori mõõtepunktidega ja teades selle K-tegurit, saab mõõta või juhtida õhukogust (m³/h).

    Tulemus – stabiilsed mõõtepunktid, mille kaudu andur, kontroller või PSW relee saab tegeliku rõhuvahe. Inseneri märkus: paigaldage otsikud turbulentsiallikatest – põlvedest, harudest ja ristlõike muutustest – eemale; vajalik kaugus sõltub õhukanali läbimõõdust.

    Kasu PSET-QF-200?
    Kõik, mida on vaja rõhuerinevuse mõõtepunktide rajamiseks, ühes komplektis – sobib Sentera rõhuanduritele, kontrolleritele ja releedele.

    Tehnilised andmed

    Toote tüüp Diferentsiaalrõhu ühenduskomplekt
    Tootja / kood Sentera Controls / PSET-QF-200
    Otsikud 2 alumiiniumotsikut (46,4 mm, ühendusots Ø4 mm)
    Voolik 1 × läbipaistev PVC, Ø5 × 7 mm, 200 cm
    Kinnitus 2 tsingitud seibi M5 (Ø15 mm)
    Maks. tööröhk 10 000 Pa
    Maks. töötemperatuur 60 °C
    Vastavus WEEE 2012/19/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Rõhuerinevuse mõõtmine – filtrite, õhukanali staatilise rõhu, ruumide rõhuerinevuse kontrolliks.
    • Õhukogus K-teguri järgi – koos HPSP / DPSP kontrolleriga – püsiv m³/h.
    • Universaalne – sobib Sentera rõhuanduritele, kontrolleritele ja releedele.
    • Kiire paigaldus – otsikud, voolik ja kinnitusdetailid ühes kotis.
    • Töörõhk kuni 10 000 Pa – sobib kõigile Sentera rõhuvahemikele, sealhulgas 10K mudelitele.

    Kus kasutatakse?

    • Filtrite määrdumise kontroll
    • Õhukanali staatilise rõhu mõõtmine ja hoidmine
    • Õhukoguse mõõtmine ventilaatori K-teguri kaudu
    • Rõhulülitite PSW ühendamine
    • Puhasruumide rõhuerinevuse kontroll
    • Soojusvaheti rõhulanguse (jäätumise) kontroll õhutöötlusseadmetes

    Kasutamine vastavalt vajadusele

    Tööstuslike õhusüsteemide paigaldajale.
    Alumiiniumotsikud ja töörõhk kuni 10 000 Pa sobivad ka kõrgsurve 10K kontrolleritele ja anduritele.
    Õhutöötlusseadmete tootjale.
    Kompaktsed 46,4 mm otsikud Ø4 mm ühendusotsaga kinnitatakse M5 seibidega.
    KVJV käivitus- ja häälestusinsenerile.
    Ventilaatori mõõtepunktidega ühendades ja K-tegurit teades mõõdab ja hoiab kontroller õhukogust m³/h.

    Praktiline kasutus

    Kui HPSPF-10K või DPSPG-10K kontrolleriga hoitakse protsessiventilaatori kõrget rõhku, siis tagavad PSET-QF-200 alumiiniumotsikud ja PVC-voolik ühenduse töörõhuga kuni 10 000 Pa ja temperatuuriga 60 °C.

    Rakendusjuhend: kuidas kasutatakse praktikas

    PSET-QF-200 kasutatakse erinevates süsteemides – muutub ainult ühendatav seade ja mõõtekoht:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Filtri kontroll Otsikud enne ja pärast filtrit → andur või PSW relee Nähtav filtri rõhulangus, filtrid vahetatakse õigel ajal Paigaldage voolikud ilma painete ja murdekohtadeta
    Konstantne õhukanali rõhk Otsik kanalis (+), teine atmosfääris (−) → HPSP / DPSP Ventilaator hoiab seatud staatilist rõhku Paigaldage otsik kaarekohtadest eemale
    Konstantne õhukogus Ventilaatori mõõtepunktid → K-teguriga kontroller Tarnitakse seatud m³/h K-teguri leiate ventilaatori andmetest

    Kuidas valida rõhuühenduse komplekti

    Mõõteülesanne / õhukanal Soovitatav mudel
    Rõhuerinevus, õhuhulk K-teguri järgi – plastikotsikud PSET-PVC-200 (ABS-otsikud, 2 m voolik)
    Rõhuerinevus, õhuhulk K-teguri järgi – alumiiniumotsikud PSET-QF-200 (alumiiniumotsikud, 2 m voolik) ← see mudel
    Õhukiirus / õhukogus, õhukanal Ø100–300 mm PSET-PTS-200 (Pitot' toru 150 mm)
    Õhukiirus / õhukogus, õhukanal Ø150–500 mm PSET-PTL-200 (Pitot' toru 250 mm)
    Reegel: rõhuerinevuse (filter, õhukanali staatiline rõhk) ja õhuhulga jaoks ventilaatori K-teguri järgi – PSET-PVC-200 või PSET-QF-200; õhukiiruse ja õhukanali ristlõike järgi õhuhulga jaoks – Pitot' toru: PSET-PTS-200 õhukanalitele Ø100–300 mm, PSET-PTL-200 – Ø150–500 mm. Ristkülikukujulise õhukanali puhul arvutage ekvivalentläbimõõt.
    Millal valida muu lahendus: plastversioon – PSET-PVC-200; õhukiiruse mõõtmiseks – Pitot' toru komplektid PSET-PTS-200 ja PSET-PTL-200; lisaks vooliku jaoks – TUBE-PVC0705-100 rull (100 m).

    Plussid

    • Täielik komplekt ühe mõõtmise jaoks
    • Kuni 10 000 Pa
    • Sobib kõigile Sentera rõhuseadmetele
    • Alumiiniumotsikud
    • Kompaktsed 46,4 mm otsikud

    Miinused / piirangud

    • Töötemperatuur kuni 60 °C
    • Õhukiiruse mõõtmiseks on vaja Pitot' toru
    • Üks komplekt – ühele seadmele

    Ohutus- ja paigaldusmärkused

    • Enne õhukanali puurimist veenduge, et seina taga ei ole kaableid ega muid kommunikatsioone.
    • Ärge ületage tööröhku 10 000 Pa ja temperatuuri 60 °C.
    • Kinnitage voolikud nii, et need ei oleks murdunud ega kokku surutud.

    Kiire valikujuhend

    10 000 Pa
    PVC voolik 2 m
    Alumiiniumotsikud
    60 °C
    Sobib, kui on vaja:
    • rajada rõhuerinevuse mõõtepunktid õhukanalis või filtri juures;
    • ühendada Sentera andur, kontroller või rõhulüliti;
    • juhtida õhuhulka ventilaatori K-teguri järgi.
    Kontrollige enne kasutamist:
    • kas rõhk ei ületa 10 000 Pa;
    • kas keskkonna temperatuur ei ole kõrgem kui 60 °C;
    • kas 200 cm vooliku pikkusest piisab.
    Oluline meeldetuletus: PSET-QF-200 mõõdab rõhuerinevust; õhukiiruse jaoks õhukanalis on vaja Pitot' toru komplekti.

    KKK

    Kas sobib PSW rõhulülititele?
    Jah, komplekt on mõeldud rõhuandurite, kontrollerite ja releede jaoks.
    Milline on maksimaalne töörõhk?
    Kuni 10 000 Pa.
    Kas õhuhulka on võimalik mõõta?
    Jah, koos kontrolleriga, kui ventilaatori K-tegur on teada.
    Kas voolik on üks?
    Jah, 200 cm voolik lõigatakse kaheks osaks „+“ ja „−“ ühenduste jaoks.
    Kuidas otsikud kinnitatakse?
    Kahe tsinkitud M5 seibiga (Ø15 mm), mis kuuluvad komplekti.
    Milline on maksimaalne töötemperatuur?
    Kuni 60 °C.

    Diferentsiaalrõhu ühenduskomplekt | alumiiniumotsikud | PVC-voolik 2m | kuni 10000Pa | Sentera Controls | PSET-QF-200

    Sentera PSET-QF-200 – diferentsiaalrõhu ühenduskomplekt alumiiniumotsikute ja 2 m PVC-vooliku, kuni 10 000 Pa – rõhuandurite, kontrollerite ja releede ühendamiseks õhukanaliga.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
