    Diferentsiaalrõhuandur | -125...+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4-juhtmeline | IP65 | Sentera Controls | HPS-F--LP

    Tootekood: HPS-F--LP
    Küsi
    Hind 147.05 € KM-ga
    ( 121.53 € KM-ta )
    229.39 € Säästa 82.34 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Diferentsiaalrõhuandur | -125...+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4-juhtmeline | IP65 | Sentera Controls | HPS-F--LP

    HPS-F--LP – Sentera Controls diferentsiaalrõhuandur, mille tehasemõõtevahemik on -125…+125 Pa. Sellesse on integreeritud digitaalne kõrge eraldusvõimega diferentsiaalrõhuandur ja üks analoog- / moduleeritav väljund: 0-10 VDC, 0-20 mA või 0–100 % PWM signaal ning Modbus RTU side. Versioon -F – 4-juhtmeliseks ühenduseks eraldi toite- ja analoogväljundi GND-dega, toide ainult 18–34 VDC; korpus IP65, seinale paigaldatav.

    Põhimõte:
    Andur muudab kahe punkti vahelise rõhuerinevuse standardseks juhtsignaaliks: regulaator, sagedusmuundur või EC-ventilaator saab 0-10 VDC / 0-20 mA / PWM, BMS aga näeb Modbus RTU kaudu tegelikku rõhku, õhuvoolu või kiirust ja saab muuta kõiki seadistusi ilma kruvikeerajata.
    Mõõtevahemik
    -125…+125 Pa (tehase seadistus)
    Väljund
    0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Toide
    18–34 VDC
    Kaitseklass
    IP65, ASA korpus

    Tööpõhimõte

    Andur kinnitatakse seinale ning alumiiniumotsikutega „+“ ja „–“ ühendatakse voolikutega kaks võrreldavat tsooni – nt puhasruum ja koridor või trepikoda ja välis- / koridoriruum. Ühendamiseks kasutatakse Sentera komplekte PSET-PVC-200 või PSET-QF-200.

    Integreeritud digitaalandur mõõdab rõhuvahet; saadaval on kolm režiimi: diferentsiaalrõhk (Pa), õhu mahuvoog (m³/h – ventilaatori K-teguri või Q = A × V järgi) ja õhukiirus (m/s – välise Pitot' toru komplektiga PSET-PTX-200). Tehases on väljund kalibreeritud: 0 V juures -125 Pa, 10 V juures +125 Pa. Modbus RTU kaudu (programm 3SModbus või konfigureerija Sensistant) seadistatakse tööaken (min. vahemik 10 Pa rõhule, 10 m³/h voolule, 1 m/s kiirusele), väljundi tüüp, reaktsiooniaeg 0,1–10 s ja häirepiirid. LED-indikaatorid näitavad, kas väärtus on normis, hoiatustsoonis või piiridest väljas, ning samuti anduri rikkest.

    Analoogsignaal juhib otse Sentera kiiruseregulaatorit, sagedusmuundurit või EC-ventilaatorit – nii hoitakse kanalis või ruumis püsivat rõhku ja BMS saab Modbusi kaudu täpse väärtuse. Kahepoolne vahemik -125…+125 Pa koos 10 Pa minimaalse intervalliga võimaldab jälgida nii positiivset kui ka negatiivset ruumirõhku – see on puhasruumide, treppidekodade ning köökide/laborite rõhukaskaadide andur.

    Kasu HPS-F--LP?
    Üks seade – rõhu, vooluhulga ja kiiruse mõõtmine, analoog- ja Modbus RTU väljund, programmeeritav vahemik ja alarmipiirid ning IP65 korpus. Laos piisab ühest mudelist paljude objektide jaoks.

    Tehnilised andmed

    Toote tüüp Diferentsiaalrõhuandur
    Tootja / kood Sentera Controls / HPS-F--LP
    Seeria HPS (-F / -G; -125…+125 Pa, 0–1000 Pa, 0–2000 Pa, 0–4000 Pa, 0–10 000 Pa)
    Andurite arv 1 (digitaalne, kõrge eraldusvõimega)
    Mõõtevahemik -125…+125 Pa (tehase seadistus)
    Töörežiimid Diferentsiaalrõhk, õhuvool (K-tegur või Q = A × V), õhukiirus (PSET-PTX-200-ga)
    Min. tööinterval 10 Pa (rõhk), 10 m³/h (vooluhulk), 1 m/s (kiirus)
    Täpsus ±2 % töövahemikust
    Reaktsiooniaeg 0,1–10 s (valitav)
    Väljundid AO1 – üks: 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) või 0–100 % PWM 1 kHz (RL ≥ 50 kΩ)
    Tehase väljund 0 V juures -125 Pa, 10 V juures +125 Pa
    PWM toide Sisemine 3,3 või 12 VDC (jumper JP1) või väline pull-up takisti kaudu
    Side Modbus RTU (RS485, A, /B); konfigureerimine 3SModbus või Sensistant abil
    Toitepinge 18–34 VDC (ainult alalisvool)
    Tarbimine maks. 1,3 W, Imax 71 mA (18–34 VDC)
    Ühendamine Vähemalt 4 juhet, eraldi toite ja väljundi GND (-F)

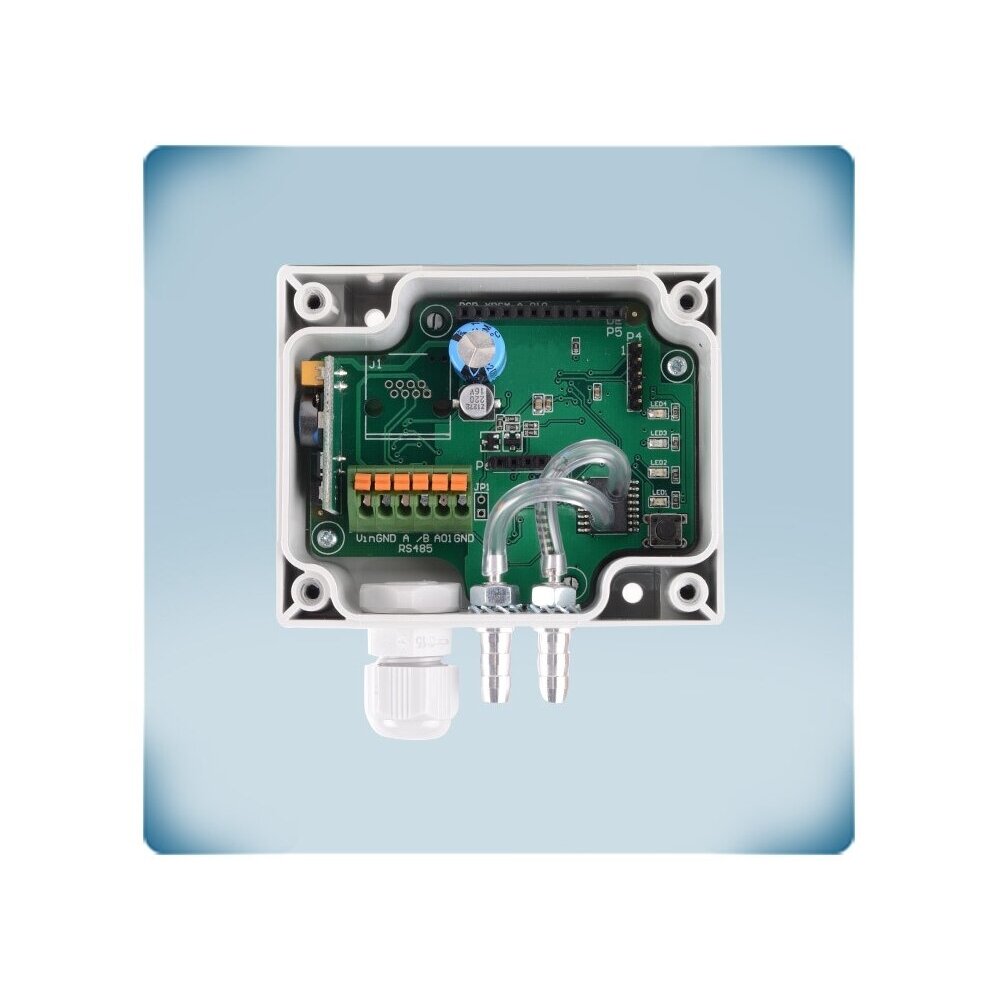

    Klemmid Vin, GND, A, /B, AO1, GND
    Nupp / indikatsioon SW1 – nullkalibreerimine või Modbus registrite lähtestamine; LED1 roheline – toide ja Modbus side, LED2 roheline – väärtus normis, LED3 kollane – hoiatustsoon, LED4 punane – piiridest väljas (vilgub – anduri rike)
    Rõhuotsikud Alumiinium
    Juhtmete ristlõige 1,5 mm²
    Korpus ASA-plast, hall (RAL 9002), seinale paigaldatav
    Kaitseklass IP65 (EN 60529)
    Töökeskkond -5…+65 °C, < 95 % rH, kondenseerumiseta
    Keskkond Puhas õhk, mitteagressiivsed ja mittesüttivad gaasid
    Kaal 0,12 kg (neto)
    Pakendi mõõtmed 95 × 85 × 70 mm
    Vastavus EMC 2014/30/EL (EN 61326-1, EN 61326-2-3), WEEE 2012/19/EL, RoHS 2011/65/EL

    Põhifunktsioonid

    • Kolm mõõterežiimi – diferentsiaalrõhk, õhuvool m³/h K-teguri või ristlõike järgi ning õhukiirus m/s Pitot' torul.
    • Valitav väljund – 0-10 VDC, 0-20 mA või PWM – sobib regulaatoritele, sagedusmuunduritele, EC-ventilaatoritele ja kontrolleritele.
    • Modbus RTU – kõik mõõdetavad väärtused ja seaded on kättesaadavad BMS-ist / SCADA-st; konfigureeritakse 3SModbus või Sensistant abil.
    • Programmeeritav tööaken – min. ja maks. piire saab kitsendada (kuni 10 Pa intervallini) – väljundsignaali kasutatakse ära ainult vajaliku rõhu jaoks.
    • Reaktsiooniaeg 0,1–10 s – summutab pulsatsioone ja turbulentsi, signaal regulaatorile on stabiilne.
    • Nullkalibreerimine nupuga – SW1 – kiire nullikontroll objektil, samuti Modbus registrite lähtestamine tehaseseadetele.
    • Olek-LED – roheline / kollane / punane indikaator näitab, kas väärtus on normis, hoiatustsoonis või väljaspool piire.
    • PWM sisemise või välise toitega – džemperiga valitakse 3,3 või 12 VDC sisemine PWM-toide või väline pull-up takisti kaudu.
    • Eraldi toite- ja väljundi-GND – 4-juhtmeline ühendus – signaali-GND on toitest eraldatud, mistõttu andur sobib ühisesse 24 VDC võrku koos teiste seadmetega.

    Kus kasutatakse?

    • Puhasruumid – ülerõhu hoidmine ja kontroll
    • Treppide ülerõhusüsteemid (tuleohutus)
    • Restoranide köögid ja biohoidlaboratooriumid – alanenud rõhk
    • Ruumide rõhukaskaadid haiglates, laboratooriumides
    • Ruumi ja välisruumi / koridori rõhuerinevuse jälgimine BMS-is
    • Ruumi rõhu juhtimine väljatõmbeventilaatori kiirust muutes

    Kasutamine vastavalt vajadusele

    Puhasruumide projekteerijale.
    mõlemapoolne vahemik -125…+125 Pa minimaalse 10 Pa tööaknaga võimaldab ühe mudeliga juhtida nii ülerõhku kui ka alarõhku.
    BMS-i integraatorile.
    ekraanita – rõhu, voolu või kiiruse väärtus, häirepiirid ja kõik seaded on kättesaadavad Modbus RTU kaudu.
    Elektrikilpide paigaldajale 24 VDC magistraaliga.
    Versiooni -F eraldi toite- ja väljundi-GND võimaldab ühendada anduri ühisesse DC-võrku koos teiste seadmetega.

    Praktiline kasutus

    Kui puhasruumis tuleb hoida koridori suhtes väikest ülerõhku, siis ühendatakse HPS-F--LP voolikutega ruumi ja koridori vahele, tööaken kitsendatakse Modbus RTU kaudu (kuni 10 Pa vahemikuni) ning 0-10 VDC signaal (tehases 0 V = -125 Pa, 10 V = +125 Pa) juhib väljatõmbeventilaatori kiirust.

    Rakendusjuhend: kuidas kasutatakse praktikas

    HPS-F--LP kohandub erinevatele objektidele – muutub vaid see, kuhu voolikud ühendatakse ja kuhu signaal suunatakse:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Puhasruum „+“ – puhasruum, „–“ – koridor / lüüs Pidevalt jälgitakse ülerõhku, kõrvalekalde korral häire BMS-ile Häirepiirid seadke Modbus RTU kaudu
    Trepikoja ülerõhk Trepikoda ja külgnev ruum; AO1 → ventilaatori sagedusmuundur Ventilaator hoiab vajalikku ülerõhku Valige reaktsiooniaeg uste avanemise dünaamika järgi
    Restorani köök Köök ja saal; AO1 → väljatõmbe regulaator Köögis hoitakse alarõhku, lõhnad ei levi saali Kahepoolne vahemik näitab ka märki
    Laboratoorium / isolaator Ruum ja koridor; Modbus → BMS Registreeritakse rõhuerinevus ja häired Mitteagressiivsed, mittesüttivad gaasid

    Kuidas valida rõhuanduri vahemikku

    Mõõtevahemik / ühendus Soovitatav mudel
    -125…+125 Pa, 3-juhtmeline, 24 VAC/VDC HPS-G--LP (väike ± rõhuerinevus ruumide vahel)
    -125…+125 Pa, 4-juhtmeline, 18–34 VDC HPS-F--LP (väike ± rõhuerinevus ruumide vahel) ← see mudel
    0–1000 Pa, 3-juhtmeline, 24 VAC/VDC HPS-G-1K0 (filtrid, kanalirõhk, VAV)
    0–1000 Pa, 4-juhtmeline, 18–34 VDC HPS-F-1K0 (filtrid, kanalirõhk, VAV)
    0–2000 Pa, 3-juhtmeline, 24 VAC/VDC HPS-G-2K0 (universaalne AHU / ventilaatorid)
    0–2000 Pa, 4-juhtmeline, 18–34 VDC HPS-F-2K0 (universaalne AHU / ventilaatorid)
    0–4000 Pa, 3-juhtmeline, 24 VAC/VDC HPS-G-4K0 (kõrgema rõhuga ventilaatorid)
    0–4000 Pa, 4-juhtmeline, 18–34 VDC HPS-F-4K0 (kõrgema rõhuga ventilaatorid)
    0–10 000 Pa, 3-juhtmeline, 24 VAC/VDC HPS-G-10K (kõrgsurve-tööstus)
    0–10 000 Pa, 4-juhtmeline, 18–34 VDC HPS-F-10K (kõrgsurve-tööstus)
    Reegel: -125…+125 Pa vahemik on mõeldud ruumidevahelise rõhuerinevuse mõõtmiseks; kanalite ja filtrite rõhu jaoks valige 0–1000 Pa või suurema vahemikuga mudel. Versioon -G (3-juhtmeline) sobib 24 VAC või DC toitele ühise GND-ga; versioon -F (4-juhtmeline) – ainult DC toitele eraldi GND-dega, kui väljundi GND peab olema toite GND-st eraldatud (nt DC-toitega võrkudes koos teiste seadmetega). Ärge kasutage -F ja -G versioone samas võrgus.
    Millal valida muu lahendus: ekraaniga – DPS seeria; kahele punktile – HPD (ilma ekraanita) või DPD (ekraaniga); ühenduskomplektid PSET-PVC-200, PSET-QF-200, Pitot' torud PSET-PTS-200 / PSET-PTL-200; Modbus konfigureerimiseks – CNVT-USB-RS485-SET muundur; 24 VDC toiteks – SEPS8-24-40.

    Plussid

    • Kahepoolne vahemik -125…+125 Pa, min. intervall 10 Pa
    • Rõhk, õhuvool ja kiirus ühes andur-muunduris
    • 0-10 VDC / 0-20 mA / PWM väljund ja Modbus RTU
    • Programmeeritav tööaken ja reaktsiooniaeg, häirepiirid
    • Täpsus ±2 % töövahemikust
    • IP65 ASA korpus, alumiiniumotsikud

    Miinused / piirangud

    • Ekraani pole – väärtus on näha ainult Modbusi kaudu või kontrolleris; ekraaniga – DPS-F--LP
    • Ainult puhtale õhule ja mitteagressiivsetele, mittesüttivatele gaasidele; töökeskkond -5…+65 °C
    • Täielikuks seadistamiseks on vaja Modbus RTU-d (3SModbus / Sensistant) ja CNVT-USB-RS485 muundurit
    • Toide ainult DC ja ühendus vähemalt 4 juhtmega; 24 VAC toite jaoks – HPS-G--LP
    • Vahemik on ainult ±125 Pa – kanalitele ja filtritele valige HPS-F-1K0

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik / automaatik, toide lahti ühendatud.
    • Toide ainult 18–34 VDC.
    • Versioon -F ei sobi 3-juhtmeliseks ühenduseks: kasutage vähemalt 4 juhet ning ärge ühendage toite ja väljundi GND-d omavahel – vastasel juhul on mõõtmine vale.
    • Ärge kasutage -F ja -G tüüpi andureid samas võrgus.
    • Andur on mõeldud ainult puhtale õhule ja mitteagressiivsetele, mittesüttivatele gaasidele; töökeskkond -5…+65 °C, < 95 % rH, kondenseerumiseta.

    Kiire valikujuhend

    -125…+125 Pa
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    18–34 VDC
    IP65
    Sobib, kui on vaja:
    • mõõta rõhuerinevust vahemikus -125…+125 Pa ja edastada see regulaatorile või BMS-ile;
    • hoida ja jälgida ruumide ülerõhku või alarõhku;
    • integreerida mõõtmine BMS-i Modbus RTU kaudu.
    Kontrollige enne kasutamist:
    • suurim töörõhk – kas see mahub vahemikku -125…+125 Pa;
    • kontrolleri toide ja ühendus: 3 juhet ühise GND-ga (-G) või 4 juhet eraldi GND-dega (-F);
    • kas on vaja õhuvoolu (ventilaatori K-tegur) või kiiruse (Pitot' komplekt) mõõtmist.
    Oluline meeldetuletus: HPS-F--LP mõõdab ainult puhta õhu ja mitteagressiivsete, mittesüttivate gaaside rõhuerinevust; ühendusvoolikud ja Pitot' torud tellitakse eraldi.

    KKK

    Kas andurit HPS-F--LP saab toita 24 VAC-ga?
    Ei – -F versiooni toide on ainult 18–34 VDC, 24 VAC toite jaoks valige HPS-G--LP.
    Kas mõõtevahemikku saab muuta?
    Modbus RTU kaudu saab tööakent kitsendada kuni 10 Pa intervallini tehase vahemikus -125…+125 Pa, kuid laiendada seda ei saa.
    Kas andur mõõdab õhuvoolu ja kiirust?
    Jah – õhuvoolu m³/h ventilaatori K-teguri või Q = A × V järgi ning õhukiirust m/s Pitot' toru komplektiga PSET-PTS-200 või PSET-PTL-200.
    Milliseid signaale ma saan?
    Ühe väljundi AO1 valitava 0-10 VDC, 0-20 mA või PWM signaaliga ja Modbus RTU side.
    Kas on ekraan?
    Ei, ekraani pole – sama vahemik ekraaniga on DPS-F--LP.
    Kuidas andurit konfigureerida?
    RS485 kaudu CNVT-USB-RS485 muunduri ja Sentera 3SModbus programmi või Sensistant konfiguraatoriga.

    Diferentsiaalrõhuandur | -125...+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4-juhtmeline | IP65 | Sentera Controls | HPS-F--LP

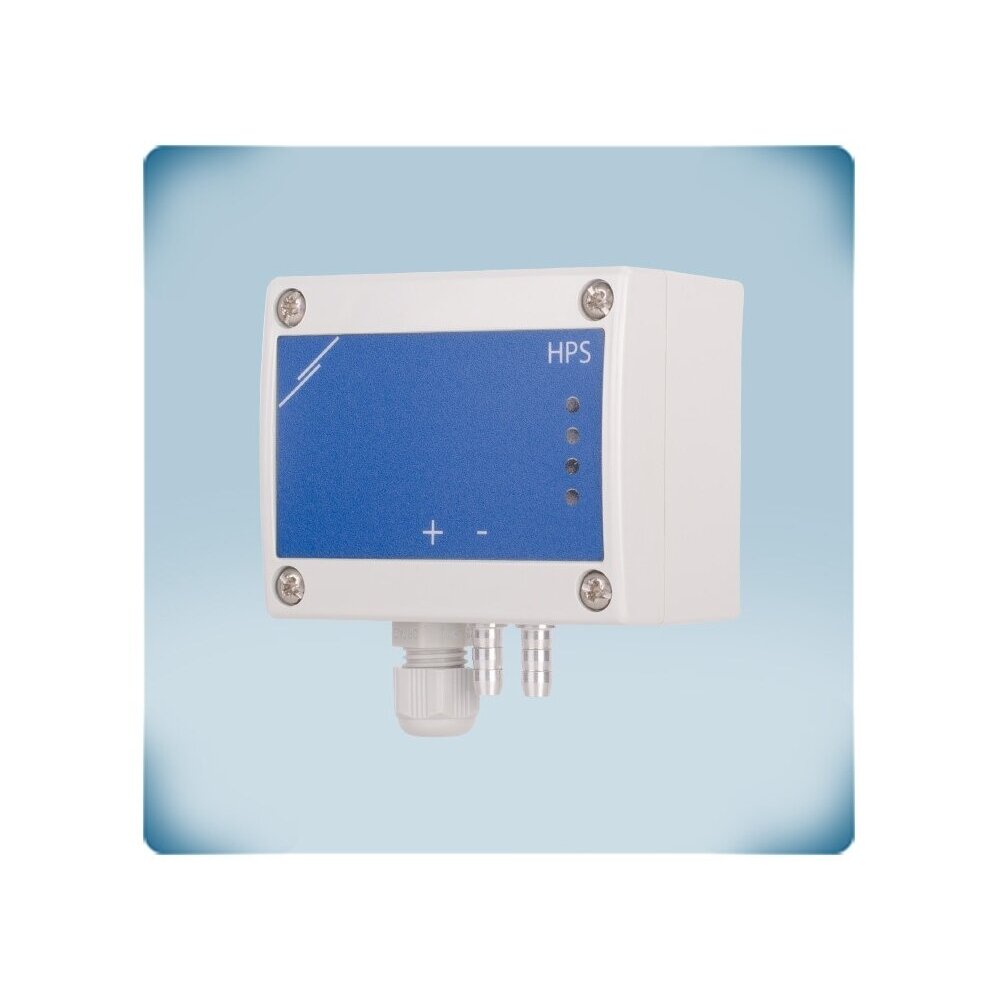

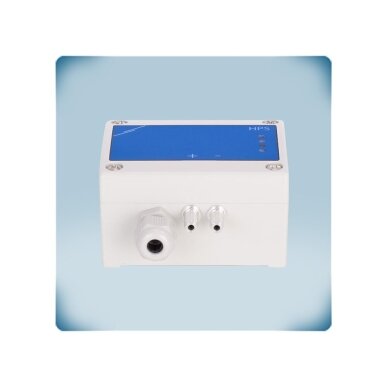

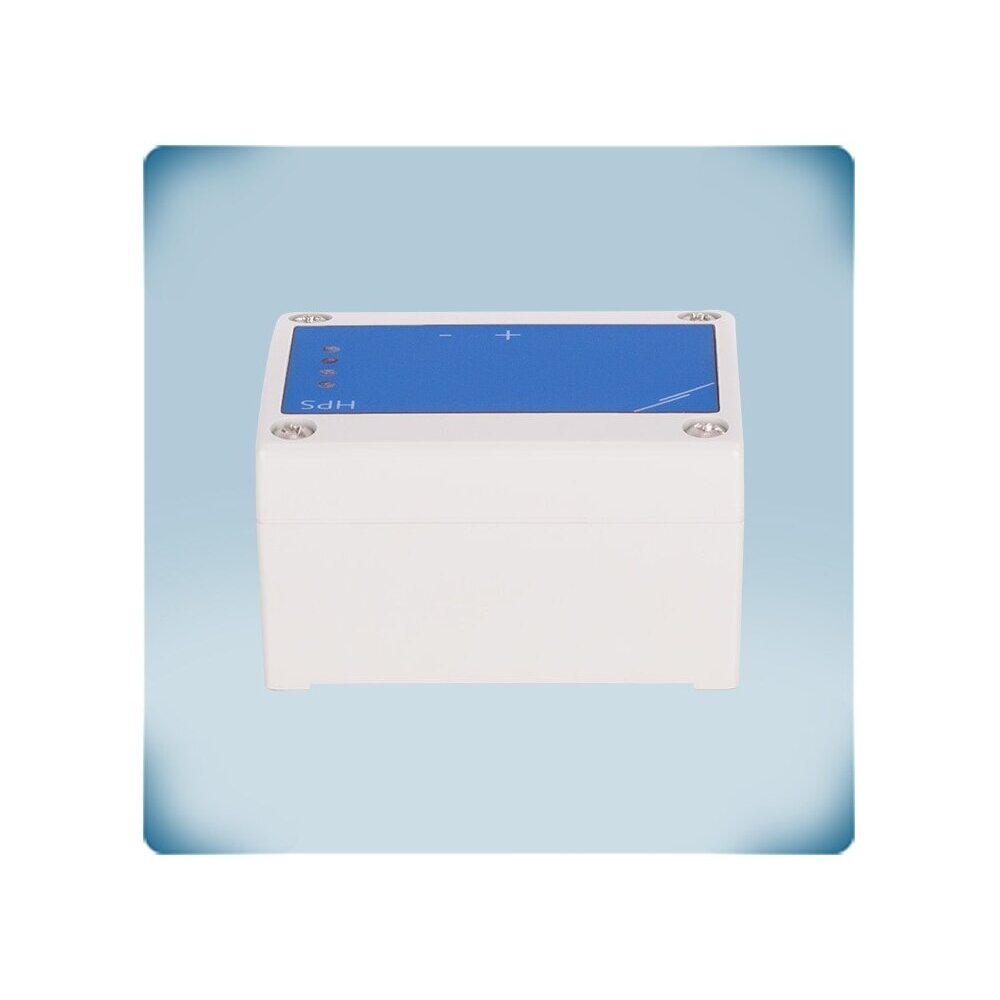

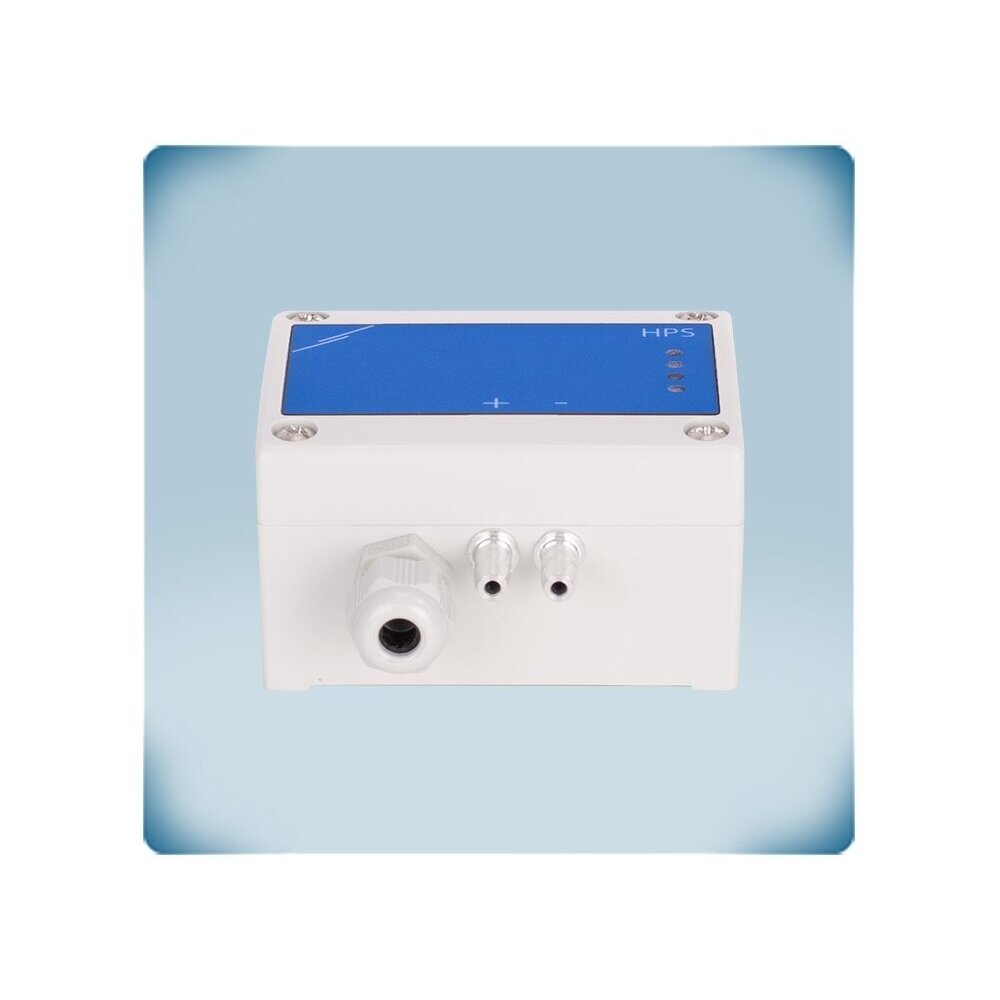

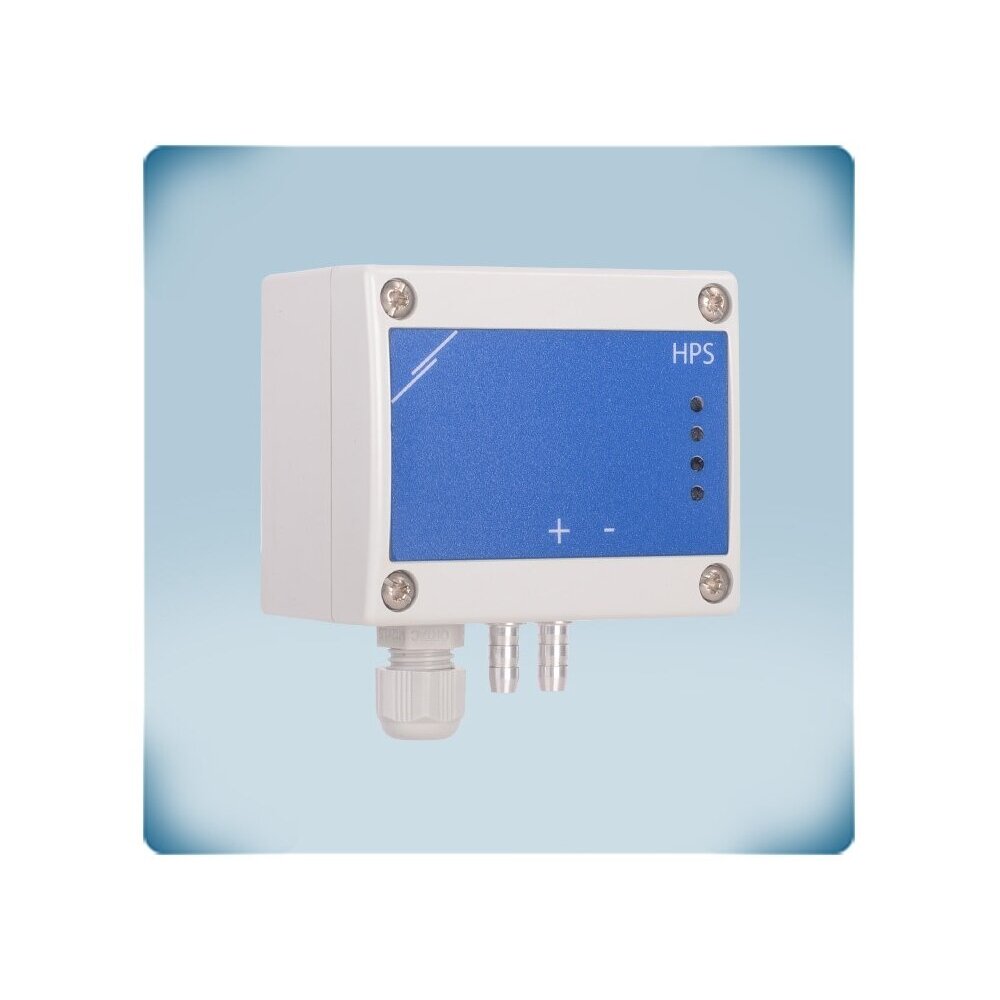

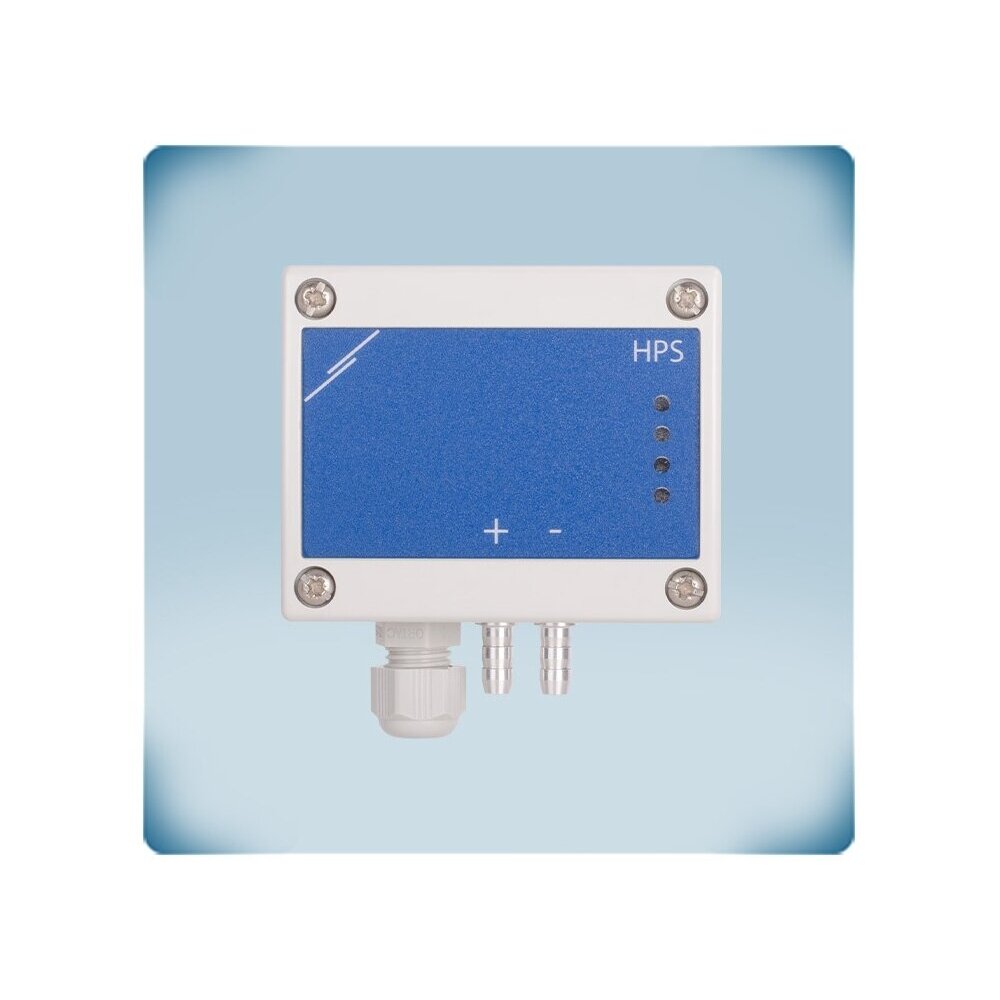

    Sentera HPS-F--LP – diferentsiaalrõhu andur-muundur -125…+125 Pa, 0-10 VDC / 0-20 mA / PWM ja Modbus RTU, 18–34 VDC, 4-juhtmeline, IP65 – väikeste rõhuerinevuste mõõtmiseks ruumide või tsoonide vahel – puhtruumidele, trepikodade ülerõhu ja köökide ning laborite tekitatud alarõhu jaoks.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
