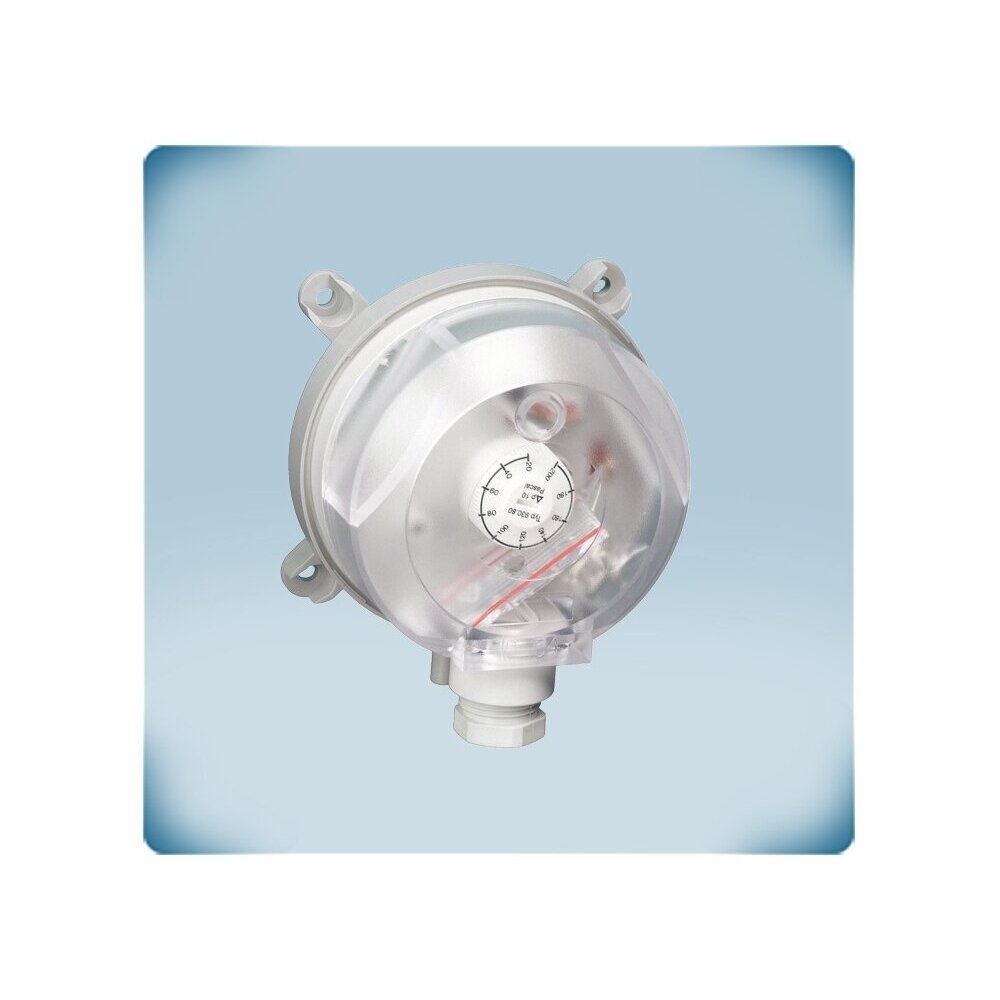

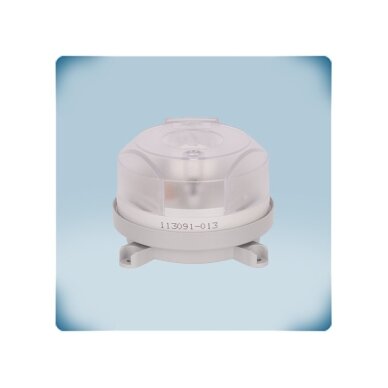

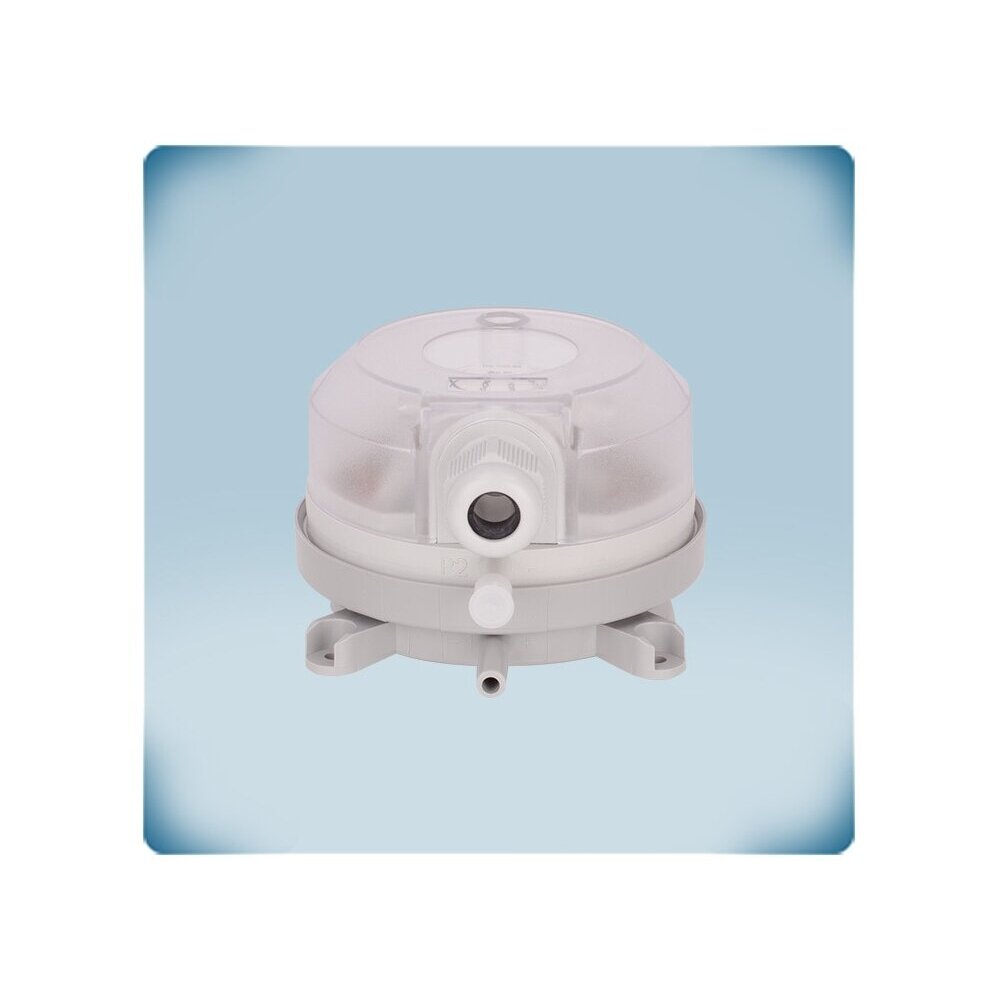

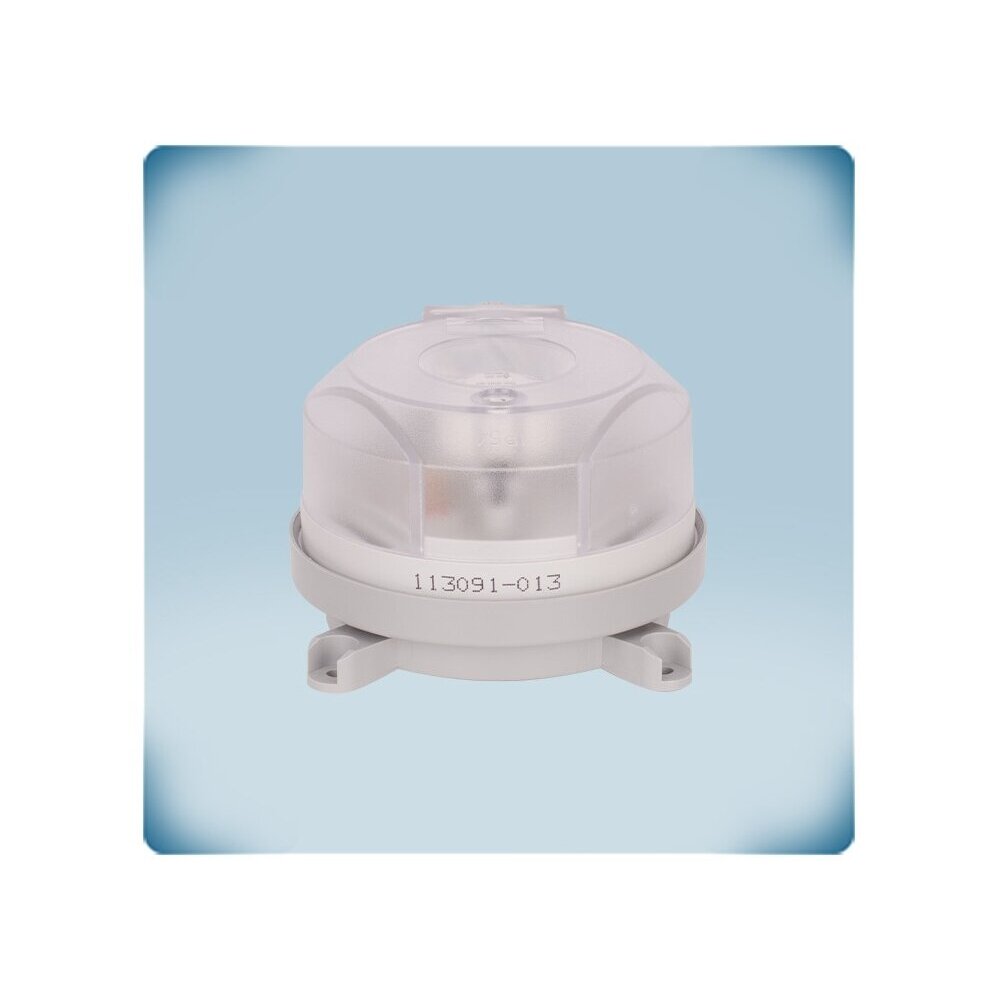

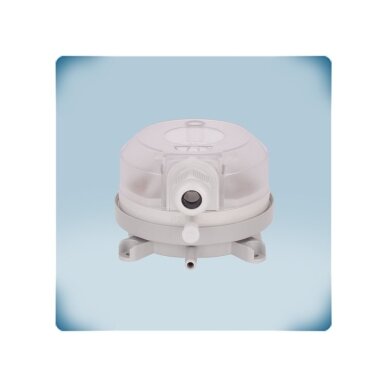

    Diferentsiaalrõhulüliti | 20-200Pa | ümberlülitav kontakt | 250VAC | IP54 | Sentera Controls | PSW--200

    PSW--200 – Sentera Controls reguleeritav diferentsiaalrõhu relee (rõhulüliti) vahemikule 20–200 Pa. See kontrollib õhus ülerõhku, vaakumit või rõhuerinevust ja seatud piiri saavutamisel lülitab kuivkontakti (ümberlüliti).

    Põhimõte:
    See on kõige lihtsam ja töökindlam viis saada signaal „rõhk on / rõhku pole“: ummistunud filter, mittepöörlev ventilaator või liiga väike vool edastatakse kohe automaatikale või alarmi – ilma toite ja programmeerimiseta.
    Reguleerimisvahemik
    20–200 Pa
    Kontakt
    Ümberlülitatav, 1,5 (0,4) A / 250 VAC
    Lülitusvahe
    ΔP 10 Pa
    Kaitseklass
    IP54 (kaanega)

    Tööpõhimõte

    Relee paigaldatakse sobivale pinnale. Otsik P1 ühendatakse kõrgema rõhu (või väiksema vaakumi) punktiga, P2 – madalama rõhu (või suurema vaakumi) punktiga. Juhtmed viiakse läbi PG 11 kaablisiseviigu klemmidele 1 (NC), 2 (NO), 3 (COM).

    Silikoonmembraan reageerib rõhuvahele P1 ja P2 vahel. Rakendumispiir seadistatakse kaane all oleva skaalaga kalibreeritud nupuga. Rõhuvahe kasvades ja seadistatud piiri saavutades kontakt 3–2 sulgub ja 3–1 avaneb. Lülitusvahe (hüsterees) – 10 Pa. Kontakt on pingevaba, seetõttu saab selle ühendada kontrolleri sisendisse, relee mähisesse või signaalahelasse.

    Tulemus – automaatika või signaalahel saab selge kahendsignaali ummistunud filtri, seiskunud ventilaatori või katkenud õhuvoolu kohta. Inseneri märkus: kui rakendumispiir on alla 50 Pa, ei tohi releed ülepööratult paigaldada – membraani kaal mõjutaks rakendumispunkti. Täpsus EN 1854 järgi – ≤ ±15 % (min ±10 Pa), seetõttu on relee mõeldud kontrolliks ja kaitseks, mitte täpseks mõõtmiseks.

    Kasu PSW--200?
    Lihtne, toitest sõltumatu rõhukontroll ümberlülitava kontaktiga ja 10 000 000 tsükli mehaanilise elueaga.

    Tehnilised andmed

    Toote tüüp Diferentsiaalrõhulüliti (rõhulüliti)
    Tootja / kood Sentera Controls / PSW--200
    Seeria PSW (20–200 Pa / 50–500 Pa; PVC komplektiga või ilma)
    Reguleerimisvahemik 20–200 Pa (0,2–2,0 mbar)
    Lülitusvahe ΔP 10 Pa (0,1 mbar)
    Kontakt Ümberlülitatav: 1 – NC, 2 – NO, 3 – COM
    Lülitusvõime Maks. 1,5 (0,4) A / 250 VAC (VDE 0630)
    Maks. tööröhk 10 kPa
    Täpsus ≤ ±15 %, min. ±10 Pa (EN 1854)
    Mehaaniline eluiga 10 000 000 tsüklit
    Membraan Silikoonist
    Keskkond Õhk ja muud mittesüttivad, mitteagressiivsed gaasid
    Rõhuühendused + (P1) ja − (P2)
    Kaablisisend PG 11
    Kaitseklass IP54 kaanega, IP00 ilma kaanata (EN 60529)
    Töötemperatuur -20…+85 °C
    Hoiutemperatuur -40…+85 °C
    Niiskus < 95 % rH, kondenseerumiseta
    Kaal 0,1 kg (neto)
    Vastavus LVD 2014/35/EL, WEEE 2012/19/EL, RoHS (EL) 2015/863, gaasiseadmete määrus 2016/426/EL, EN 1854

    Põhifunktsioonid

    • Reguleeritav rakendumispunkt – kraadistatud nupp vahemikus 20–200 Pa.
    • Ümberlülitatav kontakt – NO ja NC – sobib nii häire kui ka blokeeringu jaoks.
    • Ilma toiteta – relee on mehaaniline – töötab sõltumata automaatika toitest.
    • Pikk eluiga – 10 000 000 lülitust.
    • Silikoonmembraan – ilma gaaside eraldumiseta, stabiilne töö.

    Kus kasutatakse?

    • Vahemik 20–200 Pa – madalrõhu jälgimiseks: olme- ja väikesed ventilatsiooniseadmed, puhtad filtrid
    • Õhufiltrite määrdumise kontroll
    • Ventilaatorite töö kontroll (voolu olemasolu)
    • Kanali elektriliste küttekehade ülekuumenemiskaitse
    • Soojusvahetite külmumiskaitse õhutöötlusseadmetes
    • Õhu- ja tulekahjusiibrite juhtimine

    Kasutamine vastavalt vajadusele

    Olmesoojustagastite hooldustehnikule.
    Vahemik 20–200 Pa ja 10 Pa lülitusvahe võimaldavad usaldusväärselt tuvastada väikeste filtrite rõhulanguse suurenemist.
    Automaatikakilpide koostajale.
    Kuiv ümberlülitav NO / NC kontakt (maks 1,5 A / 250 VAC) ühendatakse otse kontrolleri sisendisse või blokeeringuahelasse.
    Ventilatsiooniseadmete tootjale.
    Relee tarnitakse ilma ühenduskomplektita, seega saab otsikud ja voolikud valida seadme konstruktsiooni järgi.

    Praktiline kasutus

    Kui olmesoojustagasti filtrit tuleb vahetada, kui rõhulang jõuab tootja määratud piirini vahemikus 20–200 Pa, siis ühendatakse PSW--200 P1 enne filtrit ja P2 selle järel ning kontakt 3–2 sulgub, andes signaali „vaheta filter“.

    Rakendusjuhend: kuidas kasutatakse praktikas

    PSW--200 sobib erinevateks kontrolliülesanneteks – muutuvad ainult ühenduspunktid ja kontakti kasutus:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Filtri määrdumise kontroll P1 filtri ees, P2 filtri taga Filtri määrdumisel kontakt lülitub ja annab signaali „vaheta filter“ Seadke piir vastavalt filtri tootja lõplikule rõhulangule
    Ventilaatori töö kontroll P1 ventilaatori survepoolel, P2 – atmosfääris või imipoolel Kui ventilaator ei pöörle või rihm on katkenud – häire Kasutage kontakti 3–2 kui „vool on olemas“
    Elektriline kanalikütteseade Relee NO kontakt → küttekeha lubamisahel Küttekeha lülitatakse sisse ainult õhuvoolu olemasolul Paigaldage vastavalt küttekeha tootja juhistele
    Soojusvaheti talvel P1 / P2 soojusvaheti ees ja taga Kasvav rõhulang viitab jäätumisele – automaatika käivitab sulatuse Kaitske voolikuid kondensaadi külmumise eest

    Kuidas valida rõhulüliti vahemikku

    Rakendumisvahemik / komplekt Soovitatav mudel
    20–200 Pa, ainult relee PSW--200 (20–200 Pa) ← see mudel
    20–200 Pa, PVC ühenduskomplektiga PSW--200-PVC (20–200 Pa, voolikutega)
    50–500 Pa, ainult relee PSW--500 (50–500 Pa)
    50–500 Pa, PVC ühenduskomplektiga PSW--500-PVC (50–500 Pa, voolikutega)
    Reegel: soovitud rakendumispunkt peaks olema vahemiku keskele lähemal: kuni ~150 Pa – PSW--200, suuremate piiride jaoks – PSW--500. Kui objektil pole otsikuid ja voolikuid – valige PVC-komplektiga versioon.
    Millal valida muu lahendus: versioon otsikute ja voolikutega – PSW--200-PVC; sujuvaks rõhu mõõtmiseks analoogväljundiga – HPS-2 / DPS-2 andur-muundurid; rõhu hoidmiseks ventilaatoriga – HPSP-2 / DPSP-2 kontrollerid.

    Plussid

    • Mehaaniline, ilma toiteta
    • Ümberlülitatav NO / NC kontakt
    • Reguleeritav rakendumispunkt
    • 10 000 000 tsükli eluiga
    • IP54 kaanega

    Miinused / piirangud

    • Täpsus ≤ ±15 % – ei sobi täpseks mõõtmiseks
    • Ainult binaarsignaal, analoogväljundit pole
    • Piiri < 50 Pa korral ei tohi paigaldada tagurpidi
    • Ainult õhule ja mittesüttivatele, mitteagressiivsetele gaasidele
    • Otsikud ja voolikud komplekti ei kuulu

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Kontakti koormus – mitte üle 1,5 (0,4) A / 250 VAC.
    • Ärge töötage ilma kaaneta – ilma selleta on kaitseklass IP00.
    • Maks. tööröhk – 10 kPa; ainult õhule ja mittesüttivatele, mitteagressiivsetele gaasidele.
    • Kui rakendumispiir on alla 50 Pa, ärge paigaldage tagurpidi.

    Kiire valikujuhend

    20–200 Pa
    ΔP 10 Pa
    NO / NC
    250 VAC
    IP54
    Sobib, kui on vaja:
    • kontrollida filtrite saastumist ja ventilaatorite tööd;
    • blokeerida elektriküttekeha õhuvoolu puudumisel;
    • saada lihtne rõhusignaal ilma toite ja programmeerimiseta.
    Kontrollige enne kasutamist:
    • kas soovitud rakendumispiir mahub vahemikku 20–200 Pa;
    • kontakti koormus (kuni 1,5 (0,4) A / 250 VAC);
    • kas on vaja ühendusotsikuid ja voolikuid.
    Oluline meeldetuletus: PSW--200 annab ainult sisse- / väljalülitussignaali; ühtlaseks rõhu mõõtmiseks või reguleerimiseks on vaja rõhuandurit või kontrollerit.

    KKK

    Kuidas rakendumisrõhk seatakse?
    Gradueeritud nupp kaane all.
    Milline kontakt sulgub rõhu tõustes?
    Rõhuerinevuse kasvades 3–2 sulgub, 3–1 avaneb.
    Kuhu ühendada P1 ja P2?
    P1 – kõrgema rõhu (väiksema vaakumi) juures, P2 – madalama rõhu (suurema vaakumi) juures.
    Kas on vaja toidet?
    Ei, relee on mehaaniline.
    Kas komplektis on voolikud?
    Ei, valige PSET-PVC-200 või PSET-QF-200 või versioon PSW--200-PVC.
    Millist koormust kontakt lülitada suudab?
    Kuni 1,5 (0,4) A pingel 250 VAC (VDE 0630).
