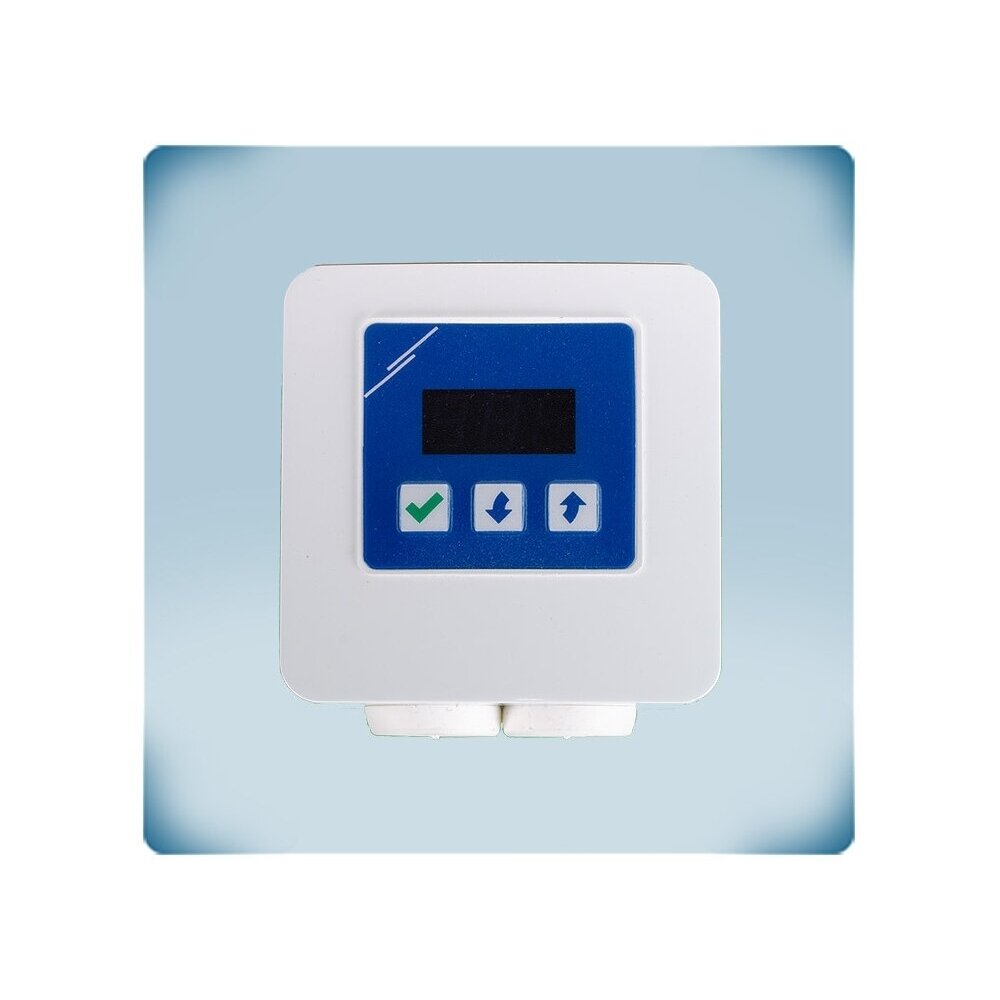

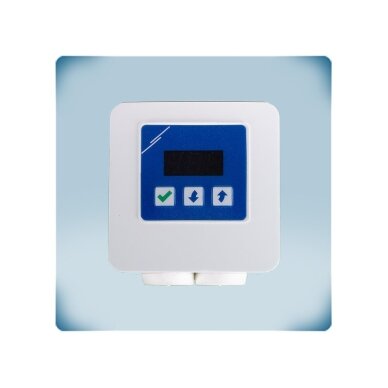

    Uus   -48.81€Digitaalne EC-ventilaatori kiiruseregulaator | Sentera Controls | RDCV9-AD-WH 1
    Uus   -48.81€Digitaalne EC-ventilaatori kiiruseregulaator | Sentera Controls | RDCV9-AD-WH 2

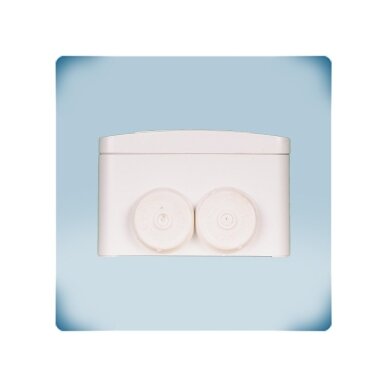

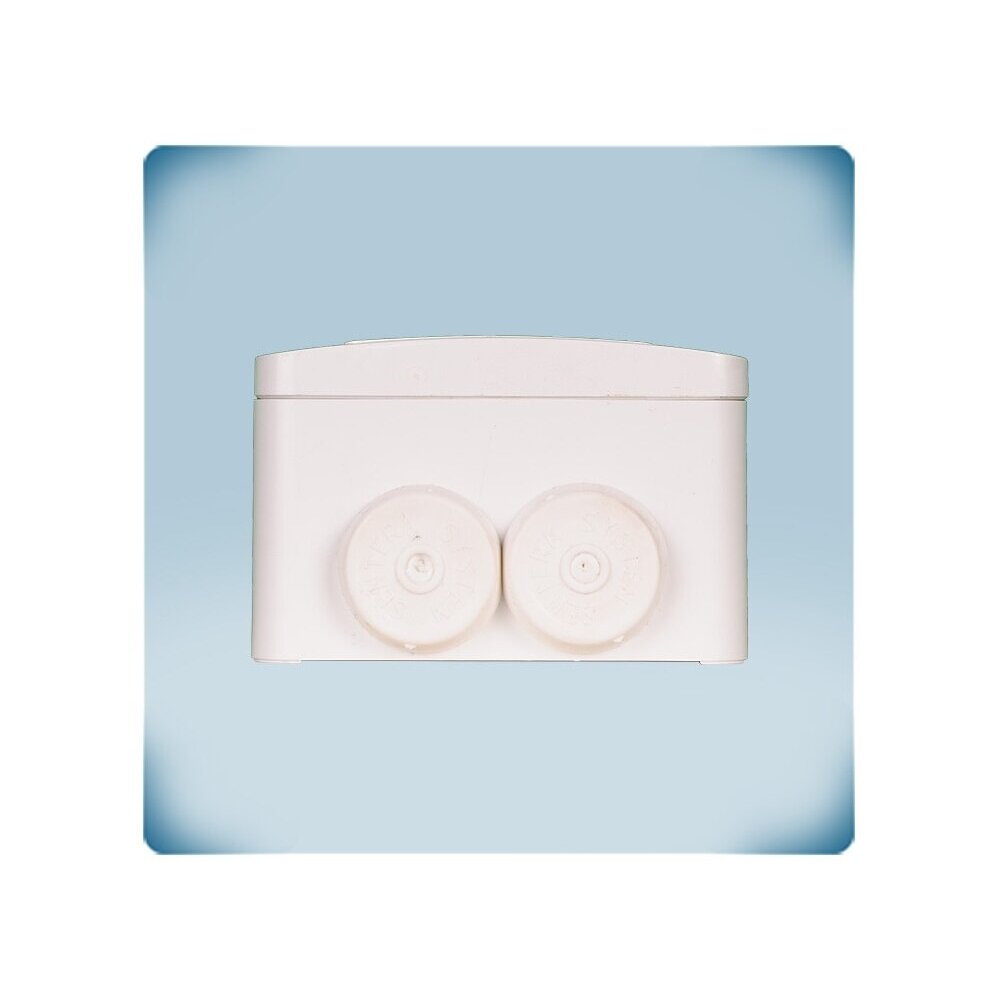

    Uus   -48.81€Digitaalne EC-ventilaatori kiiruseregulaator | Sentera Controls | RDCV9-AD-WH 3

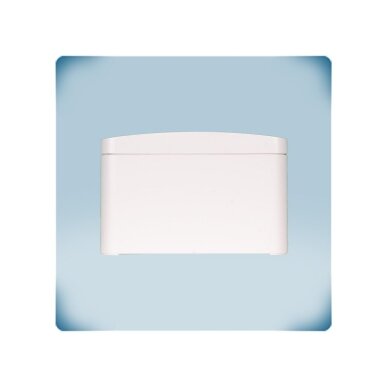

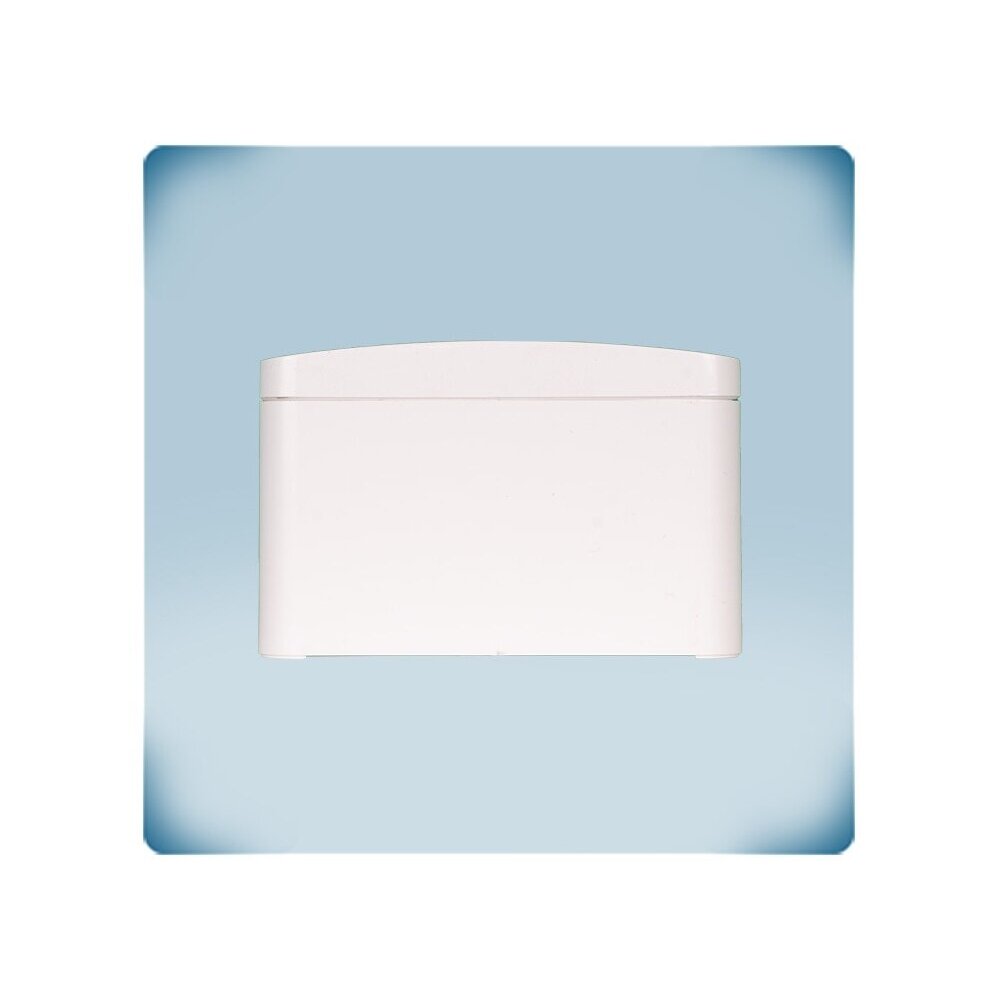

    Uus   -48.81€Digitaalne EC-ventilaatori kiiruseregulaator | Sentera Controls | RDCV9-AD-WH 4

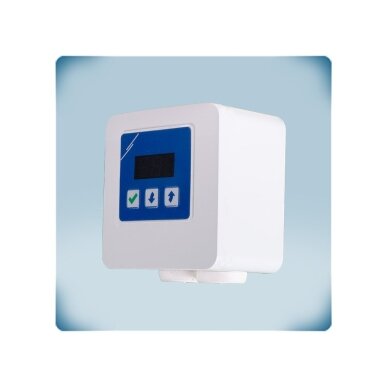

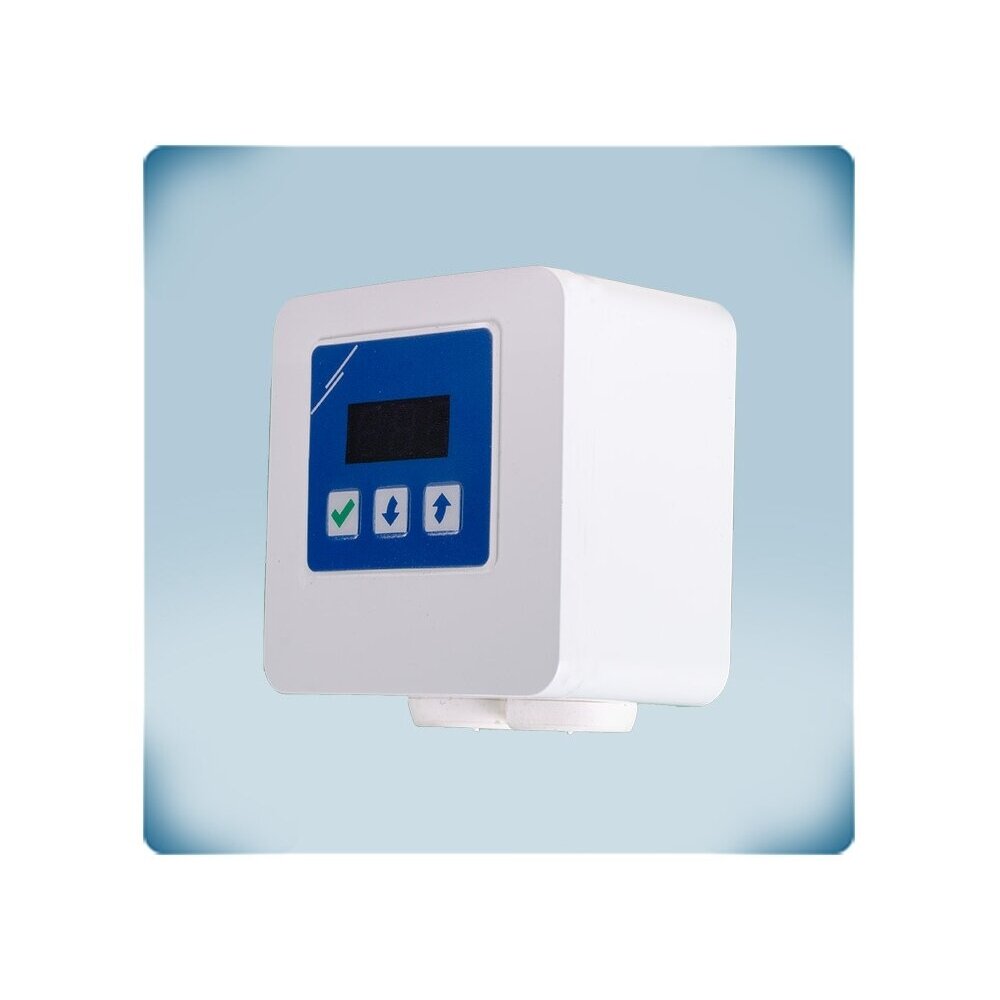

    Digitaalne EC-ventilaatori kiiruseregulaator | Sentera Controls | RDCV9-AD-WH

    Tootekood: RDCV9-AD-WH
    Küsi
    Hind 87.17 € KM-ga
    ( 72.04 € KM-ta )
    135.98 € Säästa 48.81 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Digitaalne EC-ventilaatori kiiruseregulaator | Sentera Controls | RDCV9-AD-WH

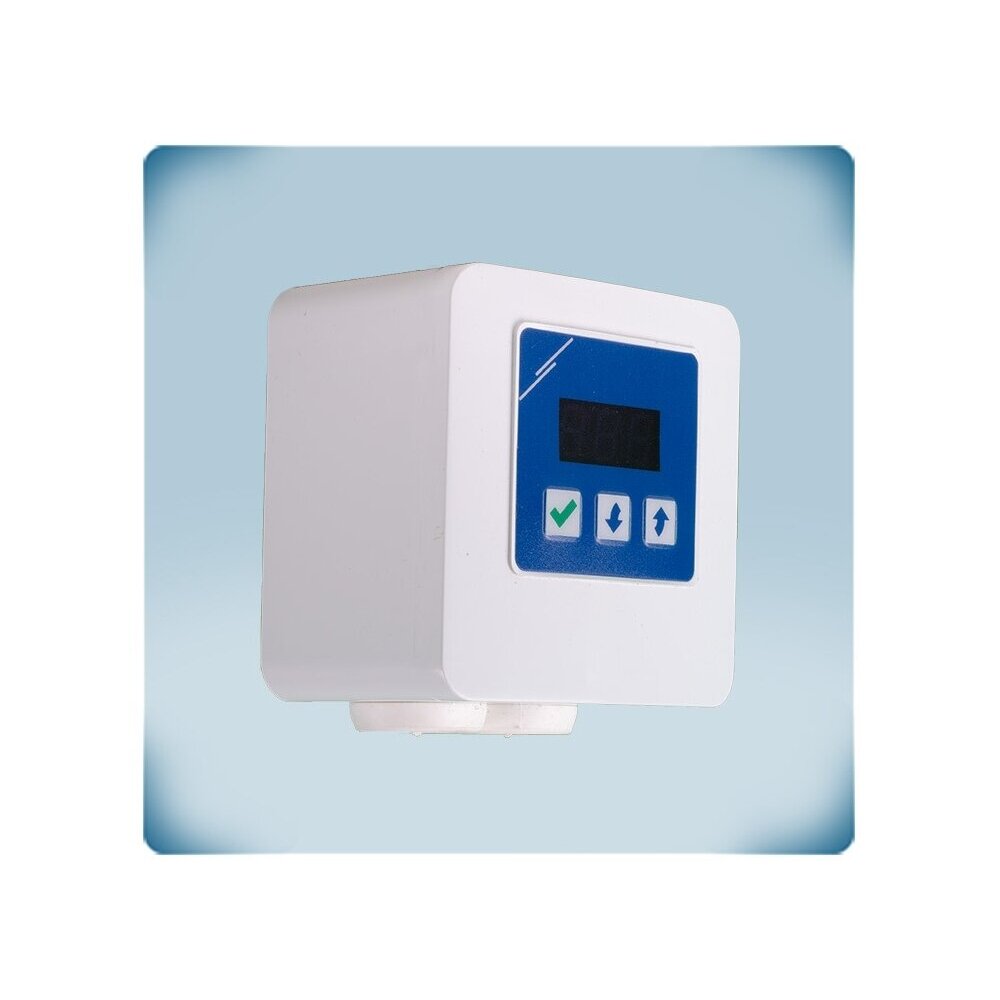

    RDCV9-AD-WH – Sentera Controls digitaalne EC-ventilaatori kiiruseregulaator (valge korpus) 3-kohalise LED-ekraani, 3 nupuga klaviatuuri ja Modbus RTU-ga. Toide 110–230 VAC, väljund – 0-10 VDC, 0-20 mA või PWM, sujuv või 2–10 astmeline.

    Põhimõte:
    Nupu asemel – nupud ja ekraan: kasutaja näeb täpset seatud väärtust või astet, paigaldaja seadistab menüüs signaali tüübi, piirid, astmete arvu ja käivitusväärtuse ilma ühegi trimmerita.
    Toide
    110–230 VAC ±10 %
    Väljund
    0-10 VDC / 0-20 mA / PWM
    Juhtimine
    LED-ekraan, 3 nuppu, Modbus RTU
    Režiim
    Sujuv või 2–10 astmeline

    Tööpõhimõte

    Regulaator ühendatakse 110–230 VAC toitega (L, N), juhitava seadme sisendiga (Ao, GND) ja vajadusel Modbus RTU liiniga (A, /B). Paigaldus süvistatult või pinnapealselt.

    See ei ole jõuregulaator: see moodustab juhtsignaali EC-ventilaatorile, ajamile, valgustusele või muule süsteemile ning mootori vool sellest ei läbi.

    Väljund: 0-10 VDC (min. 0–8 VDC, maks. 4–10 VDC, RL ≥ 10 kΩ), 0-20 mA (min. 0–16 mA, maks. 8–20 mA, RL ≤ 500 Ω) või 0–100 % PWM (min. 0–80 %, maks. 20–100 %, RL ≥ 10 kΩ; avatud kollektor, sisemine 12 VDC). Võimalik on sujuv või 2–10 astmeline reguleerimiskõver ning seadistatav käivitusväärtus või aste.

    Inseneri märkus: astmeline režiim on kasutajale mugav (nt 3 selget ventilatsiooniastet) ja käivitusväärtus tagab, et EC-ventilaator kindlalt käivitub.

    Kasu RDCV9-AD-WH?
    Ekraan, astmeline režiim ja Modbus RTU ühes olmedisainiga korpuses – sobib sinna, kus kasutajale on oluline näha täpset väärtust ja integraatorile BMS-ühendust.

    Tehnilised andmed

    Toote tüüp Digitaalne EC-ventilaatori kiiruseregulaator
    Tootja / kood Sentera Controls / RDCV9-AD-WH
    Seeria RDCV9-AD (WH – valge, BK – antratsiit)
    Korpuse värv Valge
    Toitepinge 110–230 VAC ±10 %, 50–60 Hz
    Väljund 0-10 VDC Min. 0–8 VDC, maks. 4–10 VDC, RL ≥ 10 kΩ
    Väljund 0-20 mA Min. 0–16 mA, maks. 8–20 mA, RL ≤ 500 Ω
    Väljund PWM 0–100 %, min. 0–80 %, maks. 20–100 %, RL ≥ 10 kΩ; avatud kollektor, sisemine 12 VDC
    Reguleerimisrežiim Sujuv või 2–10 astmeline; seadistatakse käivitusväärtus / aste
    Ekraan ja juhtimine 3-kohaline 7-segmendiline LED-ekraan, 3 nuppu
    Side Modbus RTU (RS485), 3SModbus programm
    Kaablid Kuni 2,5 mm²
    Paigaldus Süvistatav või pinnapealne
    Kaitseklass IP44 / IP54 (EN 60529)
    Töökeskkond -10…+40 °C, 5–80 % rH kondenseerumiseta, ainult siseruumides
    Kaal 0,17 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, WEEE 2012/19/EL, RoHS (EL) 2015/863

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • LED-ekraan ja klaviatuur – kuvatakse väljundväärtus või aste, seadistused – menüüs.
    • Kolm väljunditüüpi – 0-10 VDC, 0-20 mA või PWM.
    • Sujuv või astmeline režiim – 2–10 astet kasutaja mugavuseks.
    • Käivitusväärtus – tagatud EC-ventilaatori käivitumine.
    • Modbus RTU – integreerimine BMS-i, konfigureerimine 3SModbus programmiga.

    Kus kasutatakse?

    • Korterid ja majad soojustagastusseadmetega
    • Hotellitoad, kontorid
    • EC-ventilaatorid, siibriajamid
    • Valgustus või muud 0-10 V / PWM juhtimisega süsteemid
    • BMS-iga objektid

    Kasutamine vastavalt vajadusele

    Kasutajale.
    Ekraanil on näha täpne väärtus või aste.
    Paigaldajale.
    Kõik seadistused – nuppudega, ilma trimmerite ja kruvikeerajata.
    BMS integraatorile.
    Modbus RTU jälgimine ja konfigureerimine.

    Rakendusjuhend: kuidas kasutatakse praktikas

    RDCV9-AD-WH kohandub erinevatele objektidele – muutub ainult see, mis ühendatakse, ja valitud režiim:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Korter soojustagastusseadmega Ao (0-10 VDC) → soojustagastusseadme EC-ventilaatorid 3 selget ventilatsiooniastet ekraanil Seadistage astmete arv menüüs
    BMS-iga kontor A, /B → Modbus RTU; Ao → EC-ventilaator Kohalik juhtimine ja tsentraalne seire AC-toitega Modbusi võrku ühendamisel ärge ühendage GND-d
    EC-ventilaator PWM-sisendiga Ao (PWM, avatud kollektor) → PWM-sisend Sujuv kiiruse juhtimine Koormus ≥ 10 kΩ
    Siibriajam Ao (0-20 mA või 0-10 VDC) → ajam Täpne asend, nähtav ekraanil Voolurežiimis koormus ≤ 500 Ω
    0-10 V juhtimisega valgustus Ao (0-10 VDC) → toiteploki dimmeri sisend Valgustaseme juhtimine Sentera märgib ka valgustuse otstarbe

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    Vaja on valget korpust RDCV9-AD-WH (valge) ← see mudel
    Vaja on antratsiithalli korpust RDCV9-AD-BK (antratsiit)
    Piisab lihtsast Modbusiga potentsiomeetrist, ilma ekraanita SPV-8-010-PM (OFF, Modbus RTU)
    Reegel: RDCV9-AD-WH ja RDCV9-AD-BK on tehniliselt ühesugused – erinevad ainult korpuse värvi poolest. Valige vastavalt interjöörile. Mootori võimsus valikut ei mõjuta – kontrollitakse juhtsisendi koormust.
    Millal valida muu lahendus: lihtsamaks nupuga juhtimiseks Modbusiga – SPV-8 seeria; ilma Modbusita 230 VAC-ga – MTVN1 seeria; EC-ventilaatoriga õhusoojendi juhtimiseks temperatuuri järgi – ECH-8-DM; AC-ventilaatoritele – EVS-1 regulaatorid.

    Plussid

    • LED-ekraan ja 3 nuppu
    • Sujuv või 2–10 astmeline režiim
    • Kolm väljunditüüpi
    • Modbus RTU
    • Toide 110–230 VAC

    Miinused / piirangud

    • Ainult siseruumides kasutamiseks, -10…+40 °C
    • Kuivkontakti ega releeväljundit pole
    • Seaded menüü kaudu – vaja on juhendit

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast kõigi ühendatavate seadmete toite väljalülitamist.
    • Klemmidel on võrgupinge – ühendada ainult toite väljalülitamise järel.
    • Kui AC-toide on ühine teiste Modbusi seadmetega, ärge ühendage GND-klemmi teiste võrguseadmete ega CNVT-USB-RS485 muunduriga – see võib kahjustada sideelektroonikat või arvutit.
    • Kaablid – kuni 2,5 mm².
    • Kasutada ainult siseruumides.

    Kiire valikujuhend

    110–230 VAC
    0-10 V / 0-20 mA / PWM
    LED-ekraan
    Modbus RTU
    IP44 / IP54
    Sobib, kui on vaja:
    • EC-ventilaatori juhtimiseks ekraani ja astmetega;
    • juhtimise integreerimiseks BMS-i Modbus RTU kaudu;
    • ajamite või valgustuse juhtimine 0-10 V / PWM signaaliga.
    Kontrollige enne kasutamist:
    • juhitava sisendi tüüpi ja takistust;
    • kas on vaja astmelist või sujuvat režiimi;
    • korpuse värvi (WH / BK).
    Oluline meeldetuletus: RDCV9-AD-WH on juhtsignaali allikas, mitte jõuregulaator – mootori vool sellest läbi ei käi.

    KKK

    Mille poolest erinevad WH ja BK?
    Ainult korpuse värv: WH – valge, BK – antratsiit.
    Kas astmeline juhtimine on võimalik?
    Jah, 2–10 astmeline või sujuv režiim.
    Kas on Modbus?
    Jah, Modbus RTU (RS485), konfigureerimine 3SModbus programmiga.
    Milline on toide?
    110–230 VAC ±10 %, 50–60 Hz.

    Digitaalne EC-ventilaatori kiiruseregulaator | Sentera Controls | RDCV9-AD-WH

    Sentera RDCV9-AD-WH – digitaalne EC-ventilaatori kiiruseregulaator (valge): LED-ekraan, 0-10 VDC / 0-20 mA / PWM, sujuv või 2–10 astmeline režiim, Modbus RTU, 110–230 VAC, IP44 / IP54.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
