Digitaalne ventilaatori kiiruseregulaator LED-ekraaniga | Modbus RTU | 1,5A | 110-230VAC | süvistatav / pinnapealne | IP44/IP54 | must | Sentera Controls | RDCZ9-15-BK

Tootekood: RDCZ9-15-BK

Küsi

Lisa võrdlusseEemalda võrdlusest Toodete võrdlemine (0)

Lisa lemmikutesse

Hind 76.93 € KM-ga
( 63.58 € KM-ta )

~~120.01 €~~ Säästa 43.08 €

pakkumine kehtib kuni 2026-12-31

Soovid teistsugust hinda? Paku oma!

Lisa ostukorvi

Info

Digitaalne ventilaatori kiiruseregulaator LED-ekraaniga | Modbus RTU | 1,5A | 110-230VAC | süvistatav / pinnapealne | IP44/IP54 | must | Sentera Controls | RDCZ9-15-BK

RDCZ9-15-BK – Sentera Controls digitaalne ventilaatori kiiruseregulaator musta (antratsiit) korpusega ühefaasilistele pingega juhitavatele AC-mootoritele kuni 1,5 A. Juhitakse 3 nupuga 3-kohalise LED-ekraani abil, toide 110–230 VAC, on Modbus RTU (RS485) liides ning sobib süvistatavaks ja pinnapealseks paigalduseks.

Põhimõte:
Kaasaegne seinakontroller elu- ja büroopindadele: nupu asemel ekraan ja klahvid, kiirust seatakse sujuvalt või 2–10 astmena ning Modbus RTU kaudu integreeritakse regulaator BMS-i. Must korpus sobib tumedate lülitiseeriate ja sisustusega.

Mootori maks. vool
1,5 A (min. koormus 100 mA)

Juhtimine
LED-ekraan + 3 nuppu, Modbus RTU

Toide
110–230 VAC ±10 %, 50–60 Hz

Paigaldus
Süvistatav / pinnapealne, IP44 / IP54

Tööpõhimõte

Regulaator paigaldatakse süvistatult või pinnapealselt; ühendatakse toide (L, N; 110–230 VAC ±10 %, 50–60 Hz), mootor (U1, U2(N)) ja vajaduse korral Modbus RTU liin (A, /B), juhtmed – kuni 2,5 mm².

Reguleerimine on elektrooniline: väljundpinget muudetakse vahemikus 30–100 % Us (Us – toitepinge), alampiir Umin 30–65 % Us, ülempiir Umax 75–100 % Us ning väljund võib olla sujuv või jaotatud 2–10 võrdseks astmeks. Käivitus on pehme või kiire (käivitustase 30–100 % Us, kestus 2–10 s); seadistamine toimub 3-kohalise LED-ekraani ja 3 nupuga, laiendatud seaded – Modbus RTU kaudu 3SModbus programmiga.

Tulemus – korralik must seinaregulaator, millega kasutaja muudab ventilaatori kiirust koormusel 0,1–1,5 A, ooteolekuvõimsus on alla 2,3 W pingel 230 VAC. Inseneri märkus: kui kõige tähtsam on energiatõhusus, valige EC-ventilaator, kui aga on vajalik täiesti vaikne töö väikesel kiirusel – siinuskujulise pingega trafo-kiiruseregulaator.

Kasu RDCZ9-15-BK?
Digitaaljuhtimine ekraani, astmelise või sujuva režiimi ja Modbus RTU-ga – kompaktses seinakorpuses, mis paigaldatakse nii süvistuskarpi kui ka seinale.

Tehnilised andmed

Toote tüüp	Digitaalne ventilaatori kiiruseregulaator
Tootja / kood	Sentera Controls / RDCZ9-15-BK
Seeria	RDCZ9 (RDCZ9-15-WH valge, RDCZ9-15-BK must)
Korpuse värv	Must (antratsiit)
Toitepinge	110–230 VAC ±10 %, 50–60 Hz
Maks. koormus (U1, U2(N))	1,5 A
Min. koormus	100 mA
Reguleeritav väljund	30–100 % Us
Väljundi min. / maks. piir	30–65 % Us / 75–100 % Us
Väljundrežiim	Sujuv või 2–10 võrdset astet
Käivitus	Pehme või kiire; käivitustase 30–100 % Us, kestus 2–10 s
Juhtimine	3-kohaline 7-segmendiline LED-ekraan, 3 nuppu
Side	Modbus RTU (RS485, A, /B); laiendatud menüü – 3SModbus
Ooterežiimi võimsus	< 0,9 W (110 VAC / 60 Hz); < 2,3 W (230 VAC / 50 Hz)
Paigaldus	Süvistatav või pinnapealne
Korpus	Väliskest – ASA plast, sisemine – polüamiid
Kaitseklass	IP44 / IP54 (EN 60529), ainult siseruumides kasutamiseks
Töökeskkond	-10…+40 °C, 5–80 % rH kondenseerumiseta
Kaablid	Kuni 2,5 mm²
Pakendi mõõtmed	95×85×70 mm
Kaal	0,12 kg neto / 0,15 kg bruto
Vastavus	LVD 2014/35/EL, EMC 2014/30/EL, WEEE 2012/19/EL, RoHS (EL) 2015/863

Tootja dokumentatsioon

✔ Soovitab Elektrotechnikos sprendimai

Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

Põhifunktsioonid

LED-ekraan ja 3 nuppu – selge kiiruse seadistus ja menüü ilma kruvikeerajata.
Sujuv või astmeline režiim – kiirust muudetakse sujuvalt või 2–10 võrdses astmes – mugav kasutajale.
Min. / maks. piirid – Umin 30–65 % Us ei lase mootoril liiga madala pinge tõttu seisma jääda, Umax 75–100 % Us piirab kiirust ja müra.
Pehme / kiire käivitus – käivitustase ja kestus 2–10 s valitakse ventilaatori järgi.
Modbus RTU – integreerimine BMS-iga ja laiendatud konfigureerimine 3SModbus programmiga.
Lai toitevahemik – 110–230 VAC, 50–60 Hz.
Väike ooteolekutarbimine – alla 2,3 W pingel 230 VAC ja 0,9 W pingel 110 VAC.
SenteraWeb – Sentera internetimooduli kaudu saab regulaatori ühendada SenteraWebi pilve – kaugjuhtimine, jälgimine ja hoiatused interneti kaudu.

Kus kasutatakse?

Korterid ja eramud – vannitoa-, köögi-, rekuperatsiooni- või väljatõmbeventilaatorid
Kontorid, koosolekuruumid
Hotellitoad, kus on vaja korrektset seinakontrollerit
Objektid BMS-iga, kus on vaja Modbus RTU-d
Tumeda interjööriga ruumid – must korpus
Kohvikud, kauplused ja salongid tumedate elektrilülititega

Kasutamine vastavalt vajadusele

Sisearhitektile.
Must (antratsiit) korpus sobib tumedate lülititega ja moodsa interjööriga.

Korterite ja majade elektrikule.
Paigaldatakse süvisdoosi või seinale, klemmid L, N, U1, U2(N), A, /B.

Hotellide tehnilise hoolduse juhile.
Modbus RTU võimaldab toaventilaatorid BMS-i lisada.

Praktiline kasutus

Kui vannitoa väljatõmbeventilaator tarbib 0,4 A ja peab kindlalt käivituma, siis seadistage RDCZ9-15-BK kiire käivitus 100 % Us tasemel 2 s kestusega, Umin – 40 % Us, ja jagage väljund 3 astmeks, et kasutaja saaks nuppudega valida selged kiirused.

Rakendusjuhend: kuidas kasutatakse praktikas

Tüüpilised RDCZ9-15-BK kasutusalad:

Objekt	Mida ühendatakse	Tulemus	Paigaldaja märkus
Vannituba, köök	Väljatõmbeventilaator → U1, U2(N)	Kasutaja valib kiiruse nuppudega	Mugav seada 3–5 astet ühtlase režiimi asemel
Kontor, nõupidamisruum	Kanaliventilaator kuni 1,5 A	Kiirus muutub inimeste arvu järgi	Piirake Umax, kui maksimaalsel kiirusel on liiga lärmakas
BMS-iga objekt	Modbus RTU → A, /B	Kiirust ja seadistusi juhitakse tsentraalselt	Konfigureerimiseks – CNVT-USB-RS485 ja 3SModbus
Raskelt käivituv mootor	Kiire käivitus, kestus 2–10 s	Mootor käivitub kindlalt ja jõuab seatud kiiruseni	Seadke käivitustase piisavalt kõrgeks

Kuidas valida regulaatori voolu

Mootori(te) nimivool	Soovitatav mudel
kuni 1,5 A · valge korpus	RDCZ9-15-WH (1,5 A, valge)
kuni 1,5 A · must (antratsiit) korpus	RDCZ9-15-BK (1,5 A, must) ← see mudel

Reegel: regulaatori maks. vool ≥ mootori (või mitme mootori summa) nimivool mootori sildilt. Käivitusvool on tootja poolt juba arvesse võetud, lisavaru pole vaja. Mitme ventilaatori ühendamisel – sama tüüpi, pingega reguleeritavad AC mootorid, liitke nende nimivoolud. RDCZ9 seerias on kõik mudelid 1,5 A (min. koormus 100 mA); valik tehakse korpuse värvi järgi.

Millal valida muu lahendus: valge korpus – RDCZ9-15-WH; EC-ventilaatoritele – RDCV9-AD seeria digitaalne kontroller; suuremale voolule või 0-10 VDC anduriga juhtimiseks – EVS-1 seeria; käsijuhtimine nupuga suurematele vooludele – ITR-9 seeria; vaikne töö siinuskujulise pingega – trafo-regulaatorid.

Plussid

LED-ekraan ja 3 nuppu
Sujuv või 2–10 astmeline režiim
Modbus RTU integreerimiseks BMS-iga
Süvistatav ja pinnapealne paigaldus
Toide 110–230 VAC
Must (antratsiit) korpus

Miinused / piirangud

Maks. koormus ainult 1,5 A – väikestele ventilaatoritele
Min. koormus 100 mA – väga väikestele mootoritele ei pruugi sobida
Anduril puudub 0-10 VDC sisend
Ainult ühefaasilistele pingega juhitavatele AC-mootoritele; EC-ventilaatoritele ei sobi
Ainult siseruumides kasutamiseks

Ohutus- ja paigaldusmärkused

Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
Kontrollige, et mootor sobib pingereguleerimiseks ning selle nimivool on vahemikus 100 mA kuni 1,5 A.
Juhtmete ristlõige – kuni 2,5 mm².
Kasutada ainult siseruumides: -10…+40 °C, 5–80 % rH ilma kondensaadita.

Kiire valikujuhend

1,5 A

110–230 VAC

LED-ekraan

Modbus RTU

Must

Sobib, kui on vaja:

käsitsi digitaalseks kiiruse juhtimiseks ventilaatorile kuni 1,5 A;
korrektsele seinakontrollerile elu- ja bürooruumides;
integreerimiseks BMS-i Modbus RTU kaudu.

Kontrollige enne kasutamist:

mootori nimivool (100 mA – 1,5 A) ja kas see on pingega reguleeritav;
paigaldusviis – süvistatav või pinnapealne;
korpuse värv (must – BK, valge – WH).

Oluline meeldetuletus: RDCZ9-15-BK ei juhi EC-ventilaatoreid ega kolmefaasilisi mootoreid ning maksimaalne koormus on 1,5 A.

KKK

Kas sobib EC-ventilaatoritele?
Ei, RDCZ9-15-BK on mõeldud ühefaasilistele pingega juhitavatele AC-mootoritele; EC-ventilaatoritele – RDCV9-AD seeria.

Kas astmeid on võimalik seadistada?
Jah, väljund võib olla sujuv või jagatud 2–10 võrdseks astmeks.

Kas seinale on võimalik paigaldada ilma karbita?
Jah, regulaator sobib nii süvistatavaks kui ka pinnapealseks paigalduseks.

Kuidas muuta täpsemaid seadeid?
Modbus RTU kaudu CNVT-USB-RS485 muunduri ja tasuta Sentera 3SModbus programmiga.

Mille poolest see erineb tootest RDCZ9-15-WH?
Ainult korpuse värv: BK – must (antratsiit), WH – valge.

Kas saab ühendada mitu ventilaatorit?
Jah, kui nende summaarne vool ei ületa 1,5 A ja mootorid on sama tüüpi.

Digitaalne ventilaatori kiiruseregulaator LED-ekraaniga | Modbus RTU | 1,5A | 110-230VAC | süvistatav / pinnapealne | IP44/IP54 | must | Sentera Controls | RDCZ9-15-BK

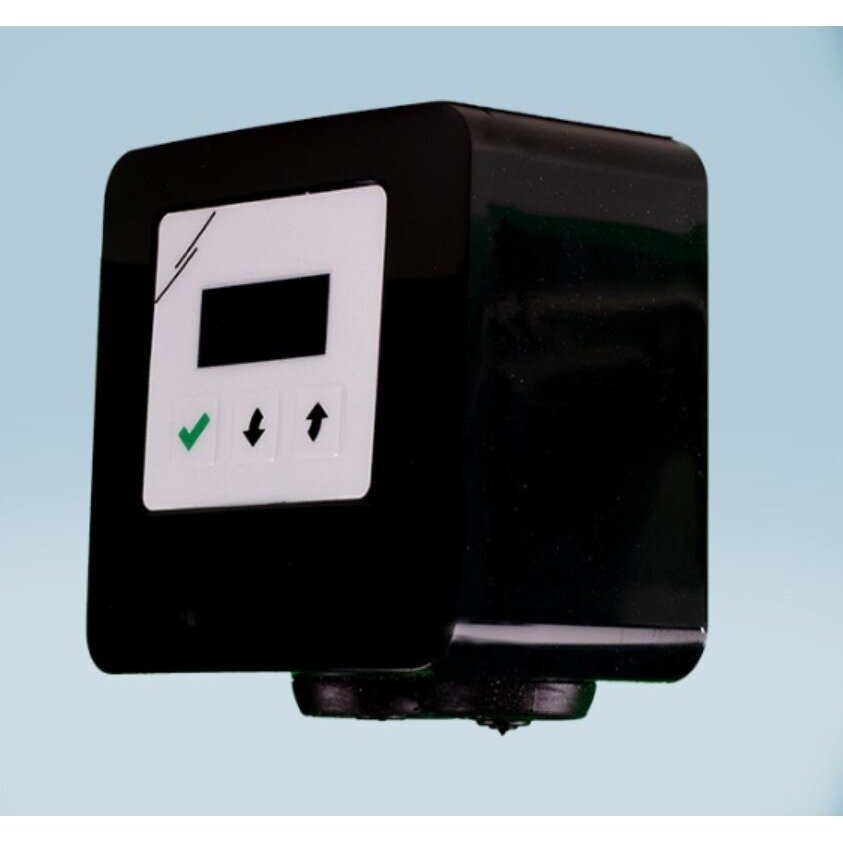

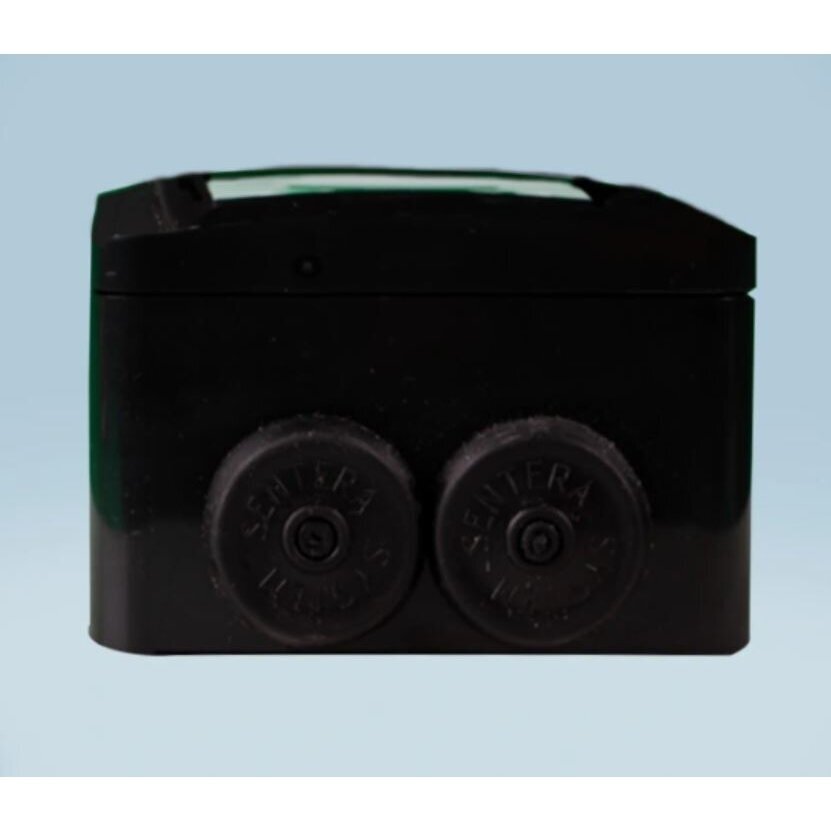

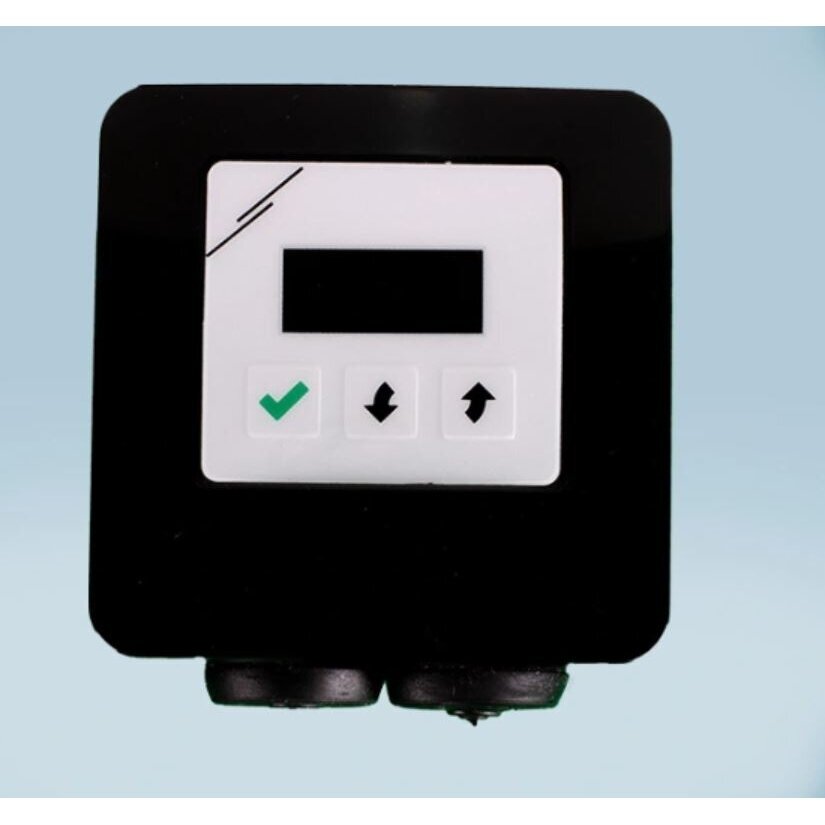

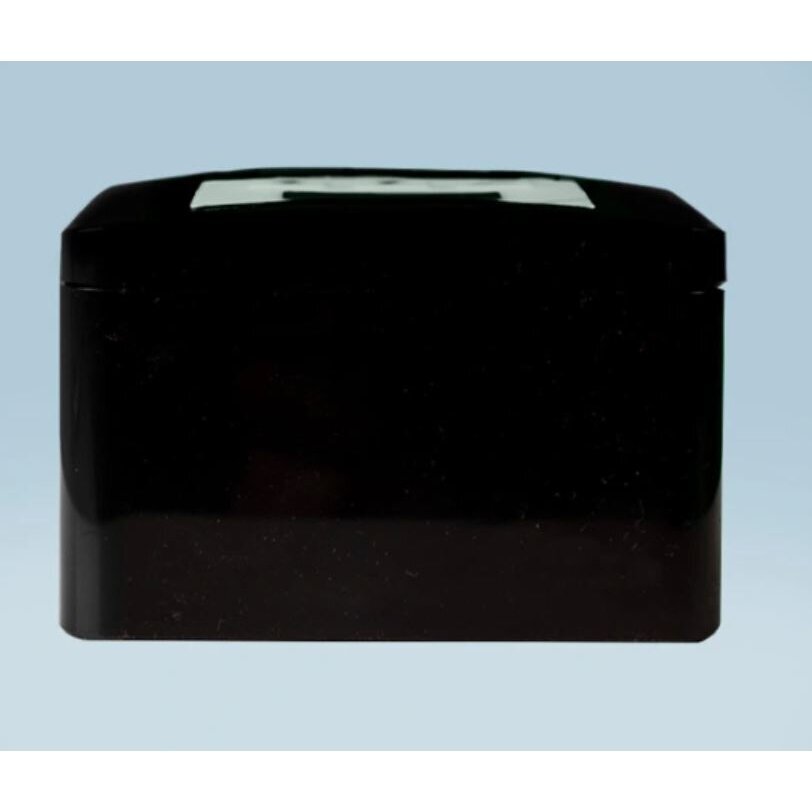

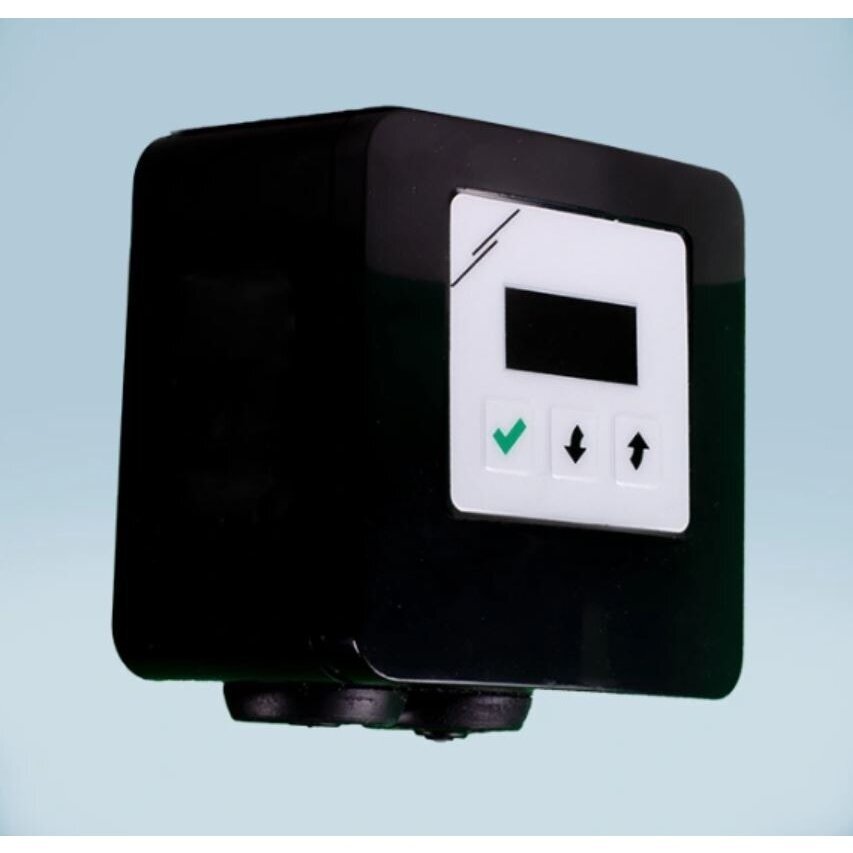

Sentera RDCZ9-15-BK – must digitaalne ventilaatori kiiruseregulaator LED-ekraani ja 3 nupuga, kuni 1,5 A, 110–230 VAC, sujuv või 2–10 astmega režiim, Modbus RTU, süvistatav või pinnapealne paigaldus.

Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.

Parameetrid

Tootja

Sentera controls

CE-sertifikaat – ohutuse, kvaliteedi ja vastavuse garantii

See toode on märgistatud CE-märgisega, mis kinnitab vastavust kõikidele kehtivatele Euroopa Liidu direktiividele ja määrustele. CE-märgis ei ole pelgalt formaalsus – see on oluline kvaliteedi ja ohutuse näitaja, mis tagab, et toode on nõuetekohaselt hinnatud, testitud ja ohutult kasutatav kogu EL turul.

CE-sertifikaat tähendab, et toodet on hinnatud järgmiste põhikriteeriumide alusel:

Ohutusnõuded – tagab, et toode ei kujuta ohtu kasutajale ega keskkonnale
Elektromagnetiline ühilduvus (EMC) – seade ei häiri teiste seadmete tööd ja on vastupidav välistele häiretele
Keskkonnastandardid – vastab kehtivatele ökoloogilistele ja materjalikasutuse nõuetele
Töökindlus – toode sobib pikaajaliseks kasutamiseks vastavalt ettenähtud otstarbele

CE-märgis võimaldab:

toodet seaduslikult tarnida ja kasutada kõigis Euroopa Liidu riikides
tagada kõrge kvaliteedi ja ohutuse taseme
kasutada toodet nii koduses, ärilises kui ka tööstuslikus keskkonnas

CE-märgis on tootja vastutusdeklaratsioon, mis kinnitab, et toode vastab kõikidele kehtivatele standarditele ja EL õigusaktidele.

Mida see tähendab teile kui ostjale?

Ohutu kasutamine igapäevases tegevuses
Usaldusväärne töö ja väiksem rikete oht
Vastavus EL normidele ja nõuetele
Sobivus professionaalseteks lahendusteks

Seotud tooted

Trafo tüüpi ventilaatori mootori kiiruse regulaator TK-ga | 3,5A | 230VAC | pinnapealne | IP54 | Sentera Controls | STRS1-35L22 | 5401003016046

Tootekood: STRS1-35L22

Hind 170.30 € KM-ga

( 140.74 € KM-ta )

Lisa ostukorvi

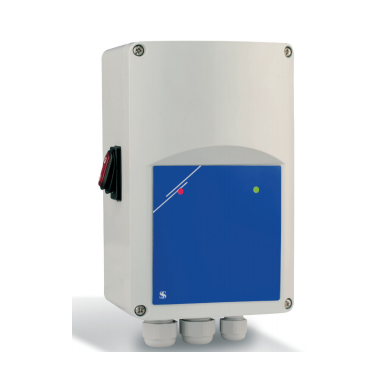

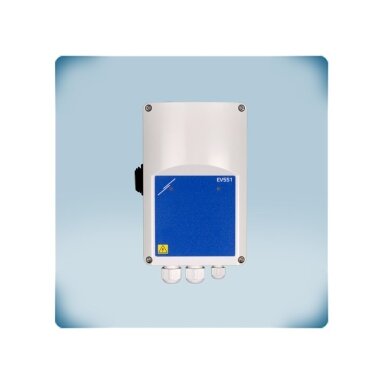

Elektrooniline ventilaatori kiiruseregulaator TK-ga | Modbus RTU | 0-10VDC | 1,5A | 230VAC | pinnapealne | IP54 | Sentera Controls | EVSS1-15-DM
