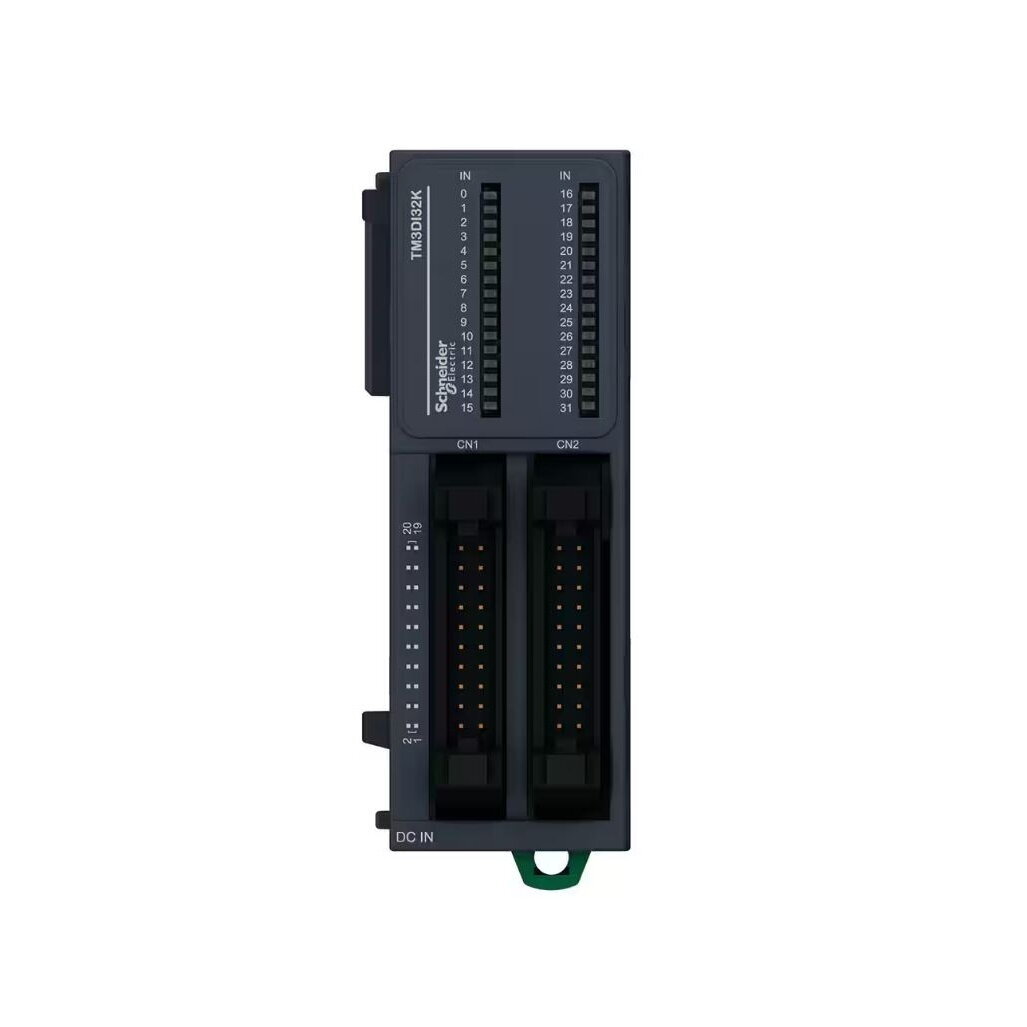

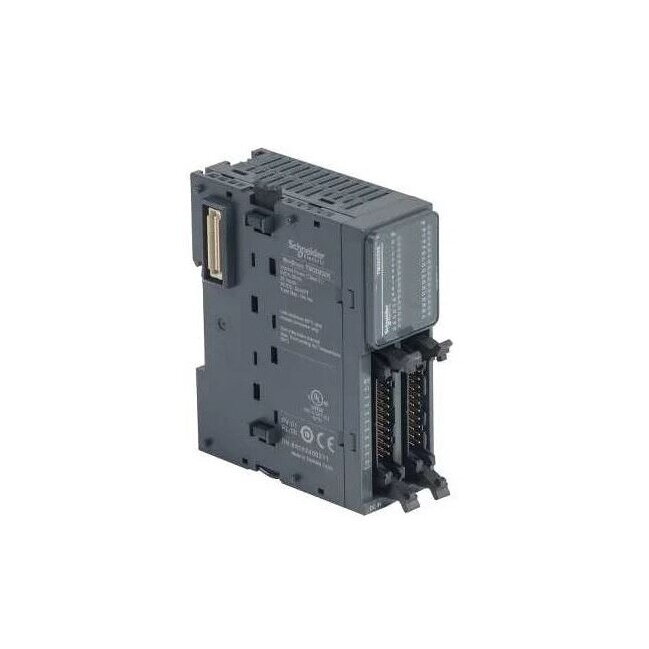

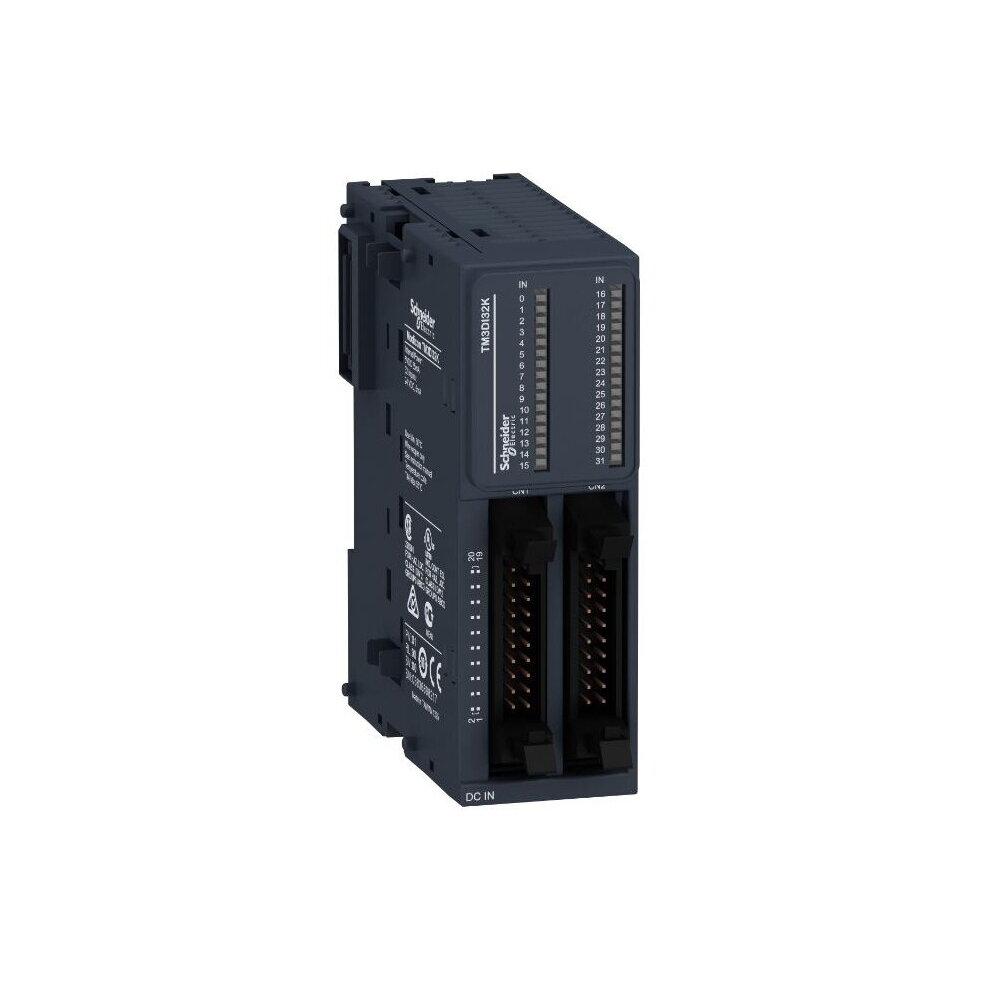

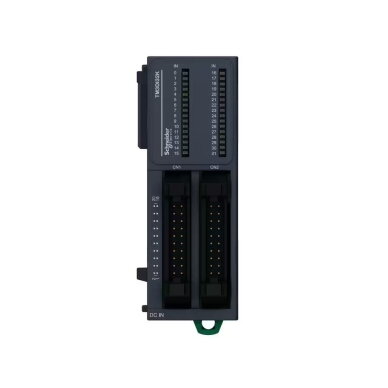

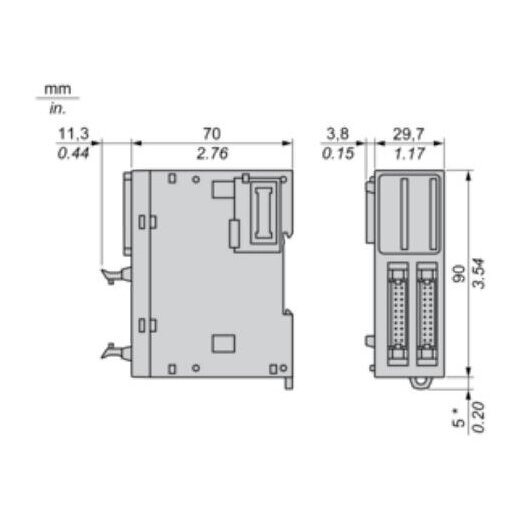

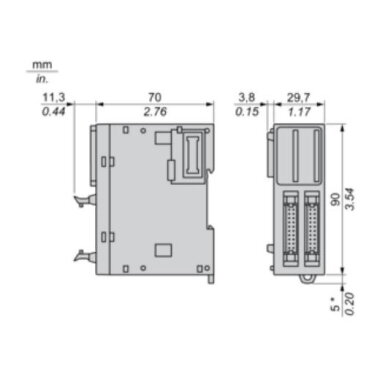

Digitaalsisendite laiendusmoodul | 32 sisendit | 24VDC | HE10 | Modicon TM3 | TM3DI32K | Schneider Electric

Modicon TM3 süsteem võimaldab Modicon M221, M241, M251 ja M262 kontrollerite sisendite ning väljundite arvu modulaarselt laiendada. Sellel moodulil on 32 digitaalset 24V DC sisendit, see toetab nii sink- kui ka source-tüüpi sisendiloogikat ning on mõeldud andurite, lülitite, piirlülitite ja muude diskreetsete signaalide ühendamiseks PLC-ga.

Moodul on mõeldud Modicon M2xx seeria PLC-süsteemidele ja seda kasutatakse täiendava diskreetsisendite plokina. TM3 moodulid ühendatakse omavahel integreeritud lukustusmehhanismi abil ning andmed ja sisemine toide edastatakse siini laiendusühenduse kaudu.

Moodulil on 500V AC isolatsioon sisendigrupi ja sisemise loogika / siini vahel. Üksikute sisendkanalite vahel puudub galvaaniline isolatsioon, seetõttu tuleb kõik sisendid projekteerida vastavalt mooduli ühisele elektrilisele arhitektuurile.

• 32 digitaalsisendit ühes moodulis võimaldavad märkimisväärselt suurendada PLC sisendite arvu, võtmata juhtimiskilbis palju ruumi.
• 24V DC tööstussisendid ühilduvad laialdaselt kasutatavate andurite, nuppude, lülitite ja muude automaatikasignaalidega.
• Sink / Source tugi tagab paindlikkuse PNP- või NPN-tüüpi signaalisüsteemide projekteerimisel.
• HE-10 pistik võimaldab suure hulga sisendeid kiiresti ühendada valmiskaablite ja pistikusüsteemide abil.
• 4ms reaktsiooniaeg sobib enamiku standardsete masinaautomaatika protsesside jaoks.
• LED-indikaator iga kanali jaoks lihtsustab kasutuselevõttu, diagnostikat ja rikete otsimist.
• Modicon TM3 siin võimaldab lisamooduleid kiiresti ühendada ilma eraldi andmekaabelduseta moodulite vahel.
• Lai ühilduvus Modicon M221, M241, M251 ja M262 PLC-kontrolleritega.
• DIN-liistule või paneelile paigaldamine annab juhtimiskappide projekteerimisel paindlikkust.

• Ainult digitaalsisendid: moodulil puuduvad analoogsisendid ja -väljundid ning see ei ole mõeldud analoogsignaalidele 0-10V, 4-20mA ega sarnastele signaalidele.
• Väljundid puuduvad: tegemist on ainult sisendite laiendusmooduliga, mistõttu koormuste juhtimiseks on vaja eraldi väljundmoodulit või PLC väljundeid.
• HE-10 ühendus: ühendamiseks on vaja sobivat HE-10 kaabli- ja pistikusüsteemi.
• IP20: moodul on mõeldud paigaldamiseks suletud juhtimiskilpi ega ole kaitstud otsese vee või tolmu mõju eest.
• Spetsiifiline PLC ökosüsteem: moodul on mõeldud Modicon TM3 süsteemile ega ole universaalne eraldiseisev I/O-moodul kõigi tootjate PLC-süsteemidele.

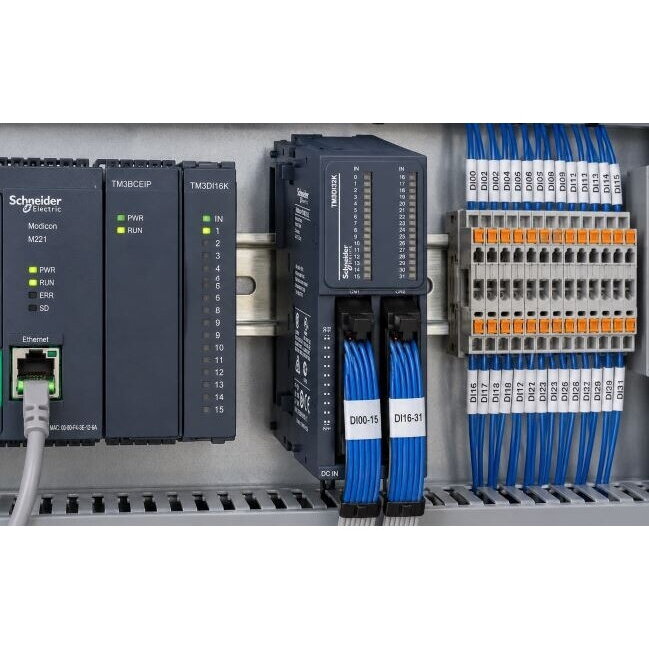

Automatiseeritud tootmisliinil kasutatakse Modicon M241 PLC-d, kuid kontrolleri sisseehitatud sisenditest ei piisa kõigi andurite ühendamiseks. Süsteemis on mitmeid induktiivandureid, piirlüliteid, avariiolukorra kontakte ja muid 24V DC signaale. PLC-ga ühendatakse TM3 siini kaudu 32 sisendiga moodul. Kõik signaalid ühendatakse HE-10 pistiku kaudu ning iga sisendi olekut saab kontrollida vastava rohelise LED-indikaatori abil. Nii laiendatakse PLC-süsteemi 32 täiendava digitaalsisendiga ilma põhikontrollerit vahetamata.

Moodulil on 32 digitaalset 24V DC sisendit.

Moodul ühildub Modicon M221, M221 Book, M241, M251 ja M262 loogikakontrolleritega.

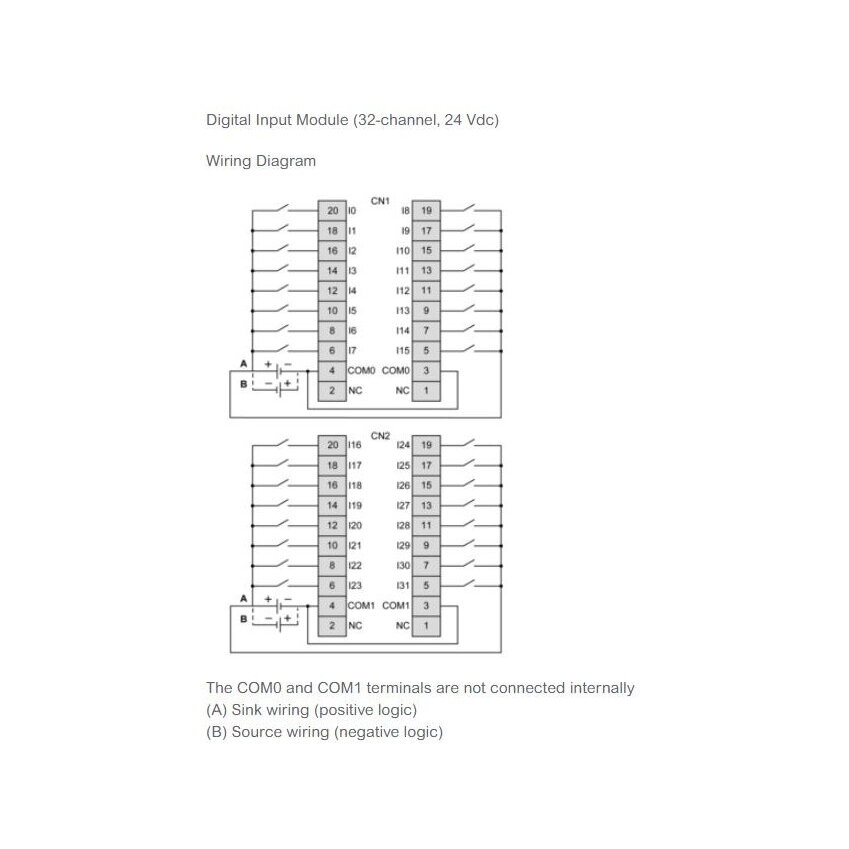

Moodul toetab sink- ja source-tüüpi sisendiloogikat, mistõttu saab seda kasutada positiivse või negatiivse loogikaga 24V DC signaalidega vastavalt konkreetsele ühendusskeemile.

Digitaalsisendid ühendatakse HE-10 pistiku kaudu.

Maksimaalne reaktsiooniaeg on 4ms nii sisendi sisselülitamisel kui ka väljalülitamisel.

Jah. Iga 32 kanali jaoks on eraldi roheline LED-indikaator, mis näitab sisendi olekut.

Mooduli elektroonika saab toite sisemise Modicon TM3 siini kaudu. Andurite ja sisendsignaalide ahelates kasutatakse sobivat 24V DC süsteemi.

Jah. Moodul paigaldatakse TH35-7.5 või TH35-15 tüüpi 35mm DIN-liistule vastavalt IEC 60715 standardile. Sobiva kinnituskomplekti abil on võimalik paigaldada ka plaadile või paneelile.

Ei. TM3DI32K-l on ainult 32 diskreetset 24V DC sisendit. Analoogsignaalide jaoks on vaja sobivat Modicon TM3 analoogmoodulit.

Paigaldage moodul vastavalt Schneider Electric Modicon TM3 süsteemi ühendusjuhistele. Enne paigaldus- või hooldustöid lahutage PLC-süsteemi ja ühendatud 24V DC ahelate toide. Veenduge, et kasutatavad andurid, sisendiloogika, HE-10 kaablid ja ühendusskeem vastaksid konkreetse automaatikasüsteemi nõuetele.
