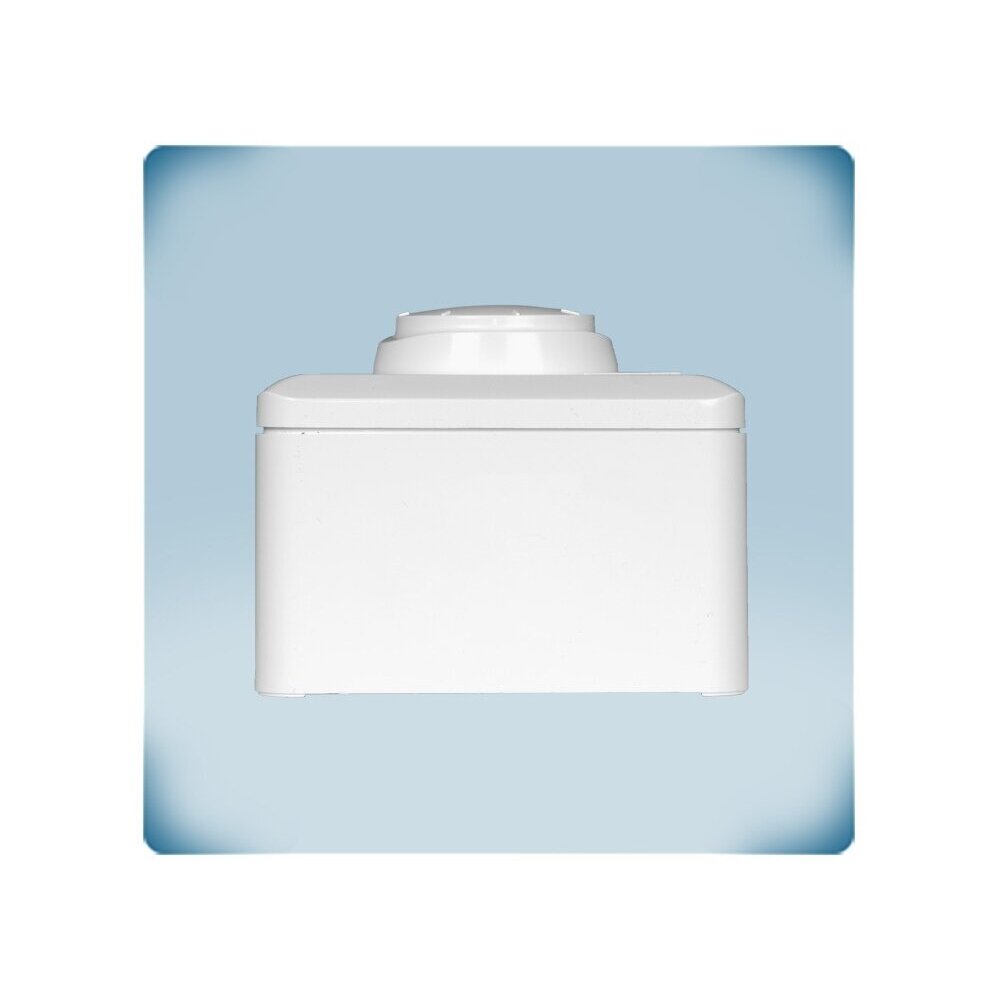

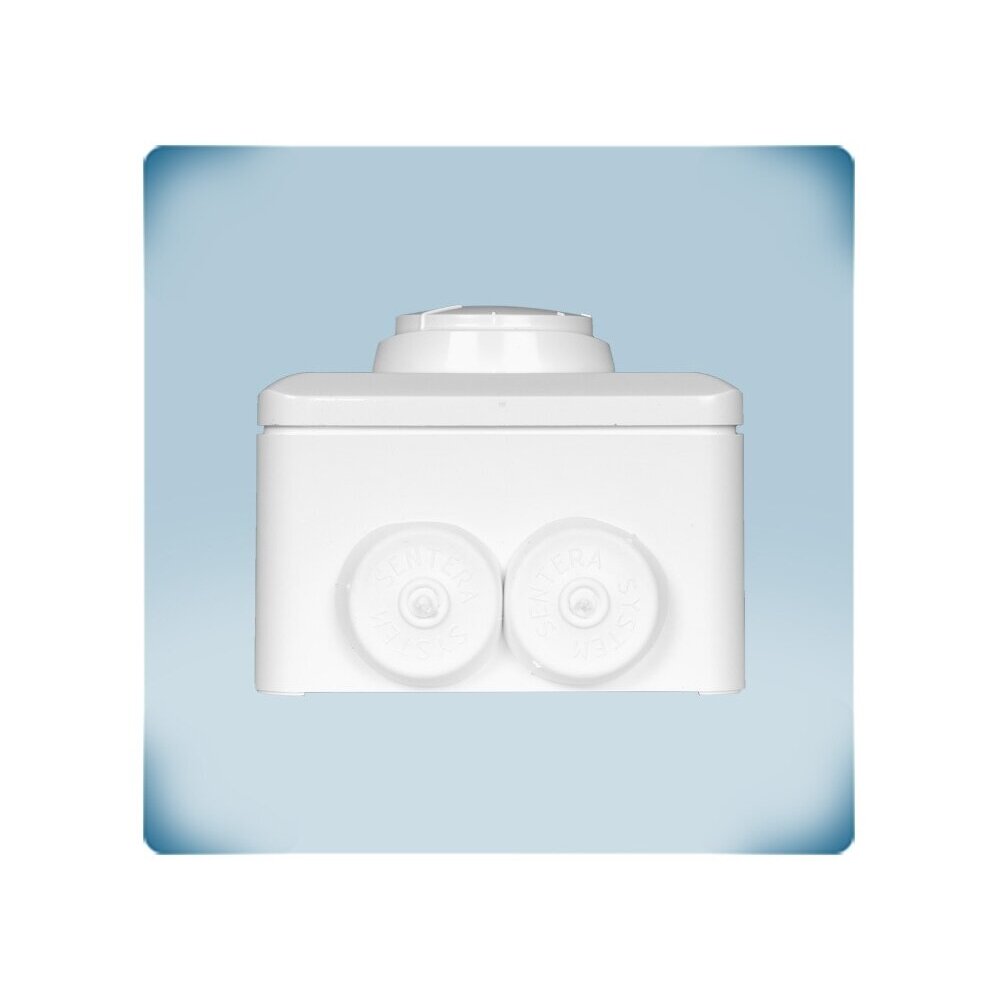

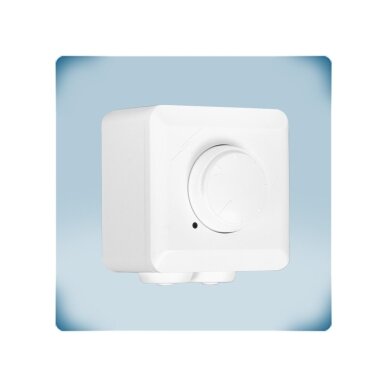

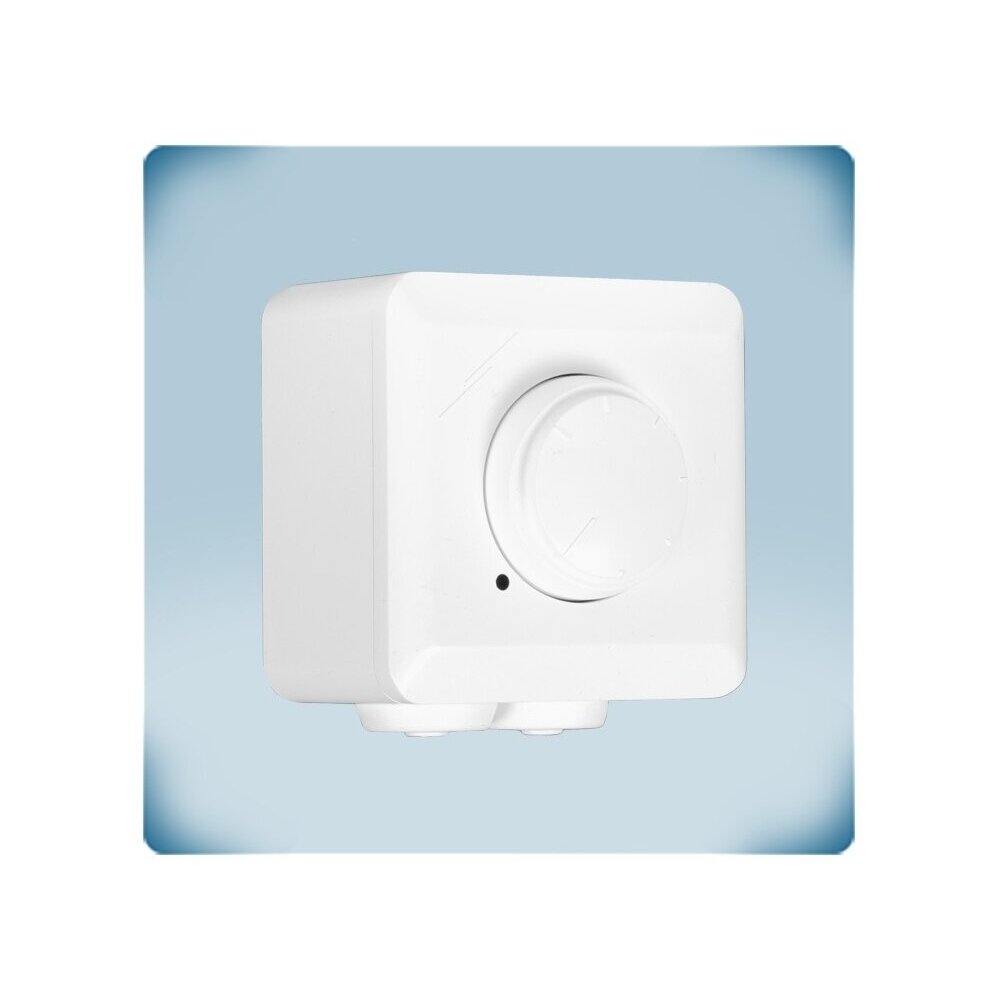

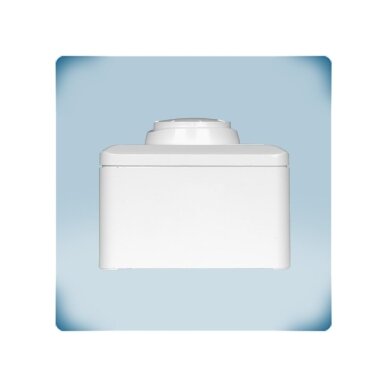

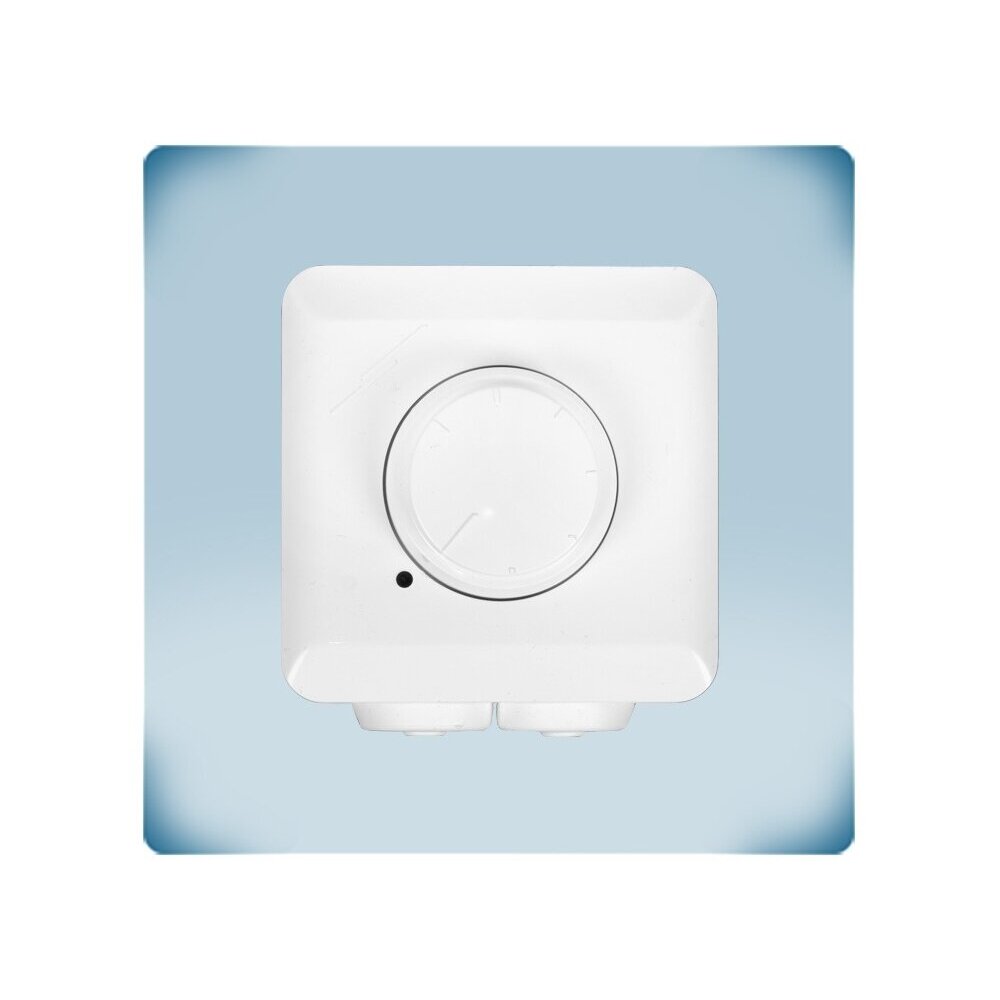

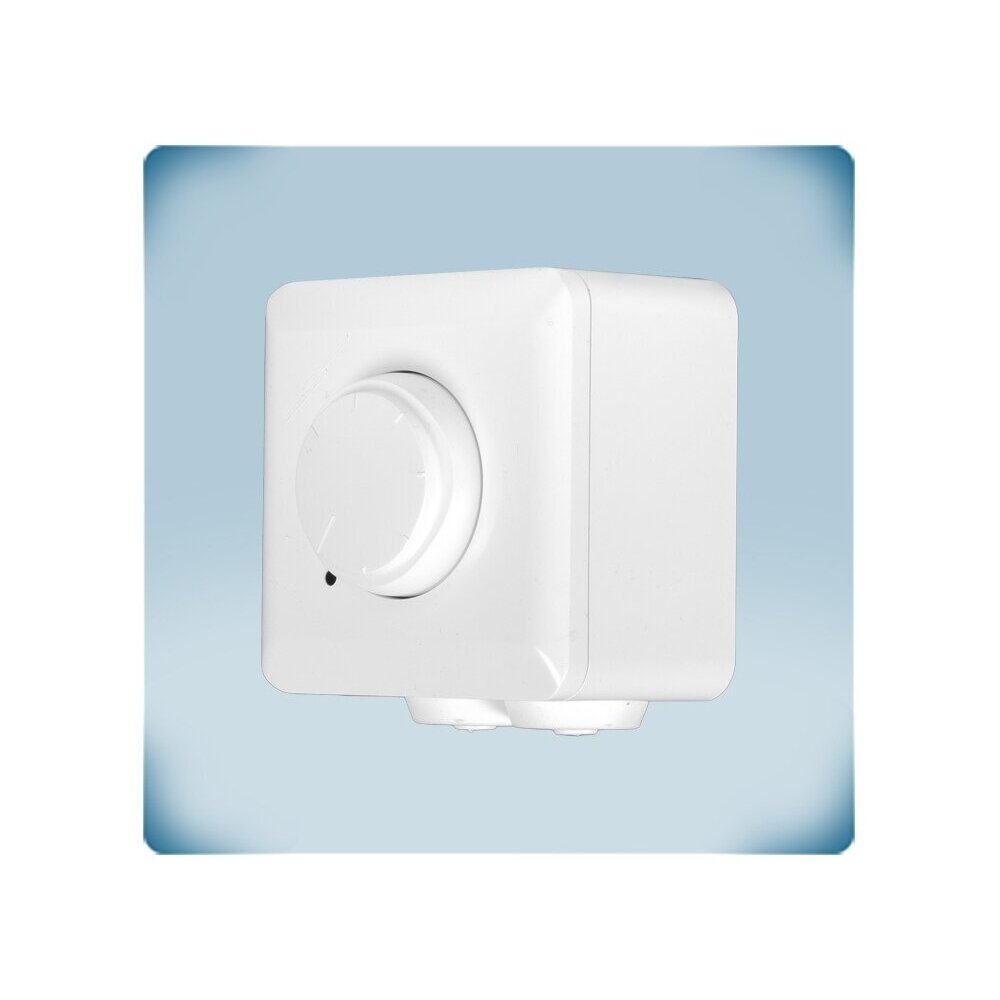

    EBM-Papst FFU filtriplokkide ventilaatorite regulaator | Sentera Controls | SPVL8-010-EP

    Tootekood: SPVL8-010-EP
    Küsi
    Hind 80.82 € KM-ga
    ( 66.79 € KM-ta )
    126.07 € Säästa 45.25 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    EBM-Papst FFU filtriplokkide ventilaatorite regulaator | Sentera Controls | SPVL8-010-EP

    SPVL8-010-EP – Sentera Controls Modbus / DCI väljundiga EC-ventilaatorite regulaator EBM-Papsti EC-mootoritega filtriventilaatorplokkidele (FFU), sh Modbus / DCI liidesega K3G seeriale. Üks regulaator konfigureerib, juhib ja jälgib kuni 20 ventilaatorit.

    Põhimõte:
    Iga ventilaatori analoogsignaali asemel – üks digitaalne ahel: regulaator tuvastab ise ühendatud FFU-d, määrab neile võrgu ID ning RGB-valgusdiood näitab, kas kõik ventilaatorid töötavad veatult.
    Toide
    85–305 VAC, 50–60 Hz
    Väljund
    Modbus / DCI (EBM-Papst)
    Ventilaatorite arv
    kuni 20
    Kaitse
    IP44 / IP54

    Tööpõhimõte

    Regulaator saab toite võrgust ja EBM-Papst FFU ventilaatorid ühendatakse ahelasse Cat5 / UTP kaabliga RJ45 pistikutega (RS485 + DCI). Kasutuselevõtul konfigureeritakse iga ventilaator automaatselt ja see saab võrgu-ID.

    See ei ole jõuregulaator: mootorite toide ühendatakse eraldi ja SPVL8-010-EP saadab ainult digitaalseid kiirusekäske ning loeb olekut.

    Nupuga muudetakse kõigi ventilaatorite kiirust sujuvalt 10 %-st 100 %-ni (või vastupidi), äärmine asend – OFF. Vmin, Vmax ja suund seadistatakse Modbus RTU holding-registrite kaudu.

    Inseneri märkus: RGB-valgusdiood näitab, kas paigaldis on korras, kas on vaja konfigureerida, kas mõni mootor ei vasta või kas on hoiatusi või vigu – see lühendab oluliselt puhasruumide kasutuselevõtu töid.

    Kasu SPVL8-010-EP?
    Kuni 20 FFU ventilaatorit käivitatakse, juhitakse ja jälgitakse ühe seadmega ilma eraldi kontrolleri või iga ventilaatori programmeerimiseta.

    Tehnilised andmed

    Toote tüüp EC-ventilaatorite regulaator Modbus / DCI väljundiga
    Tootja / kood Sentera Controls / SPVL8-010-EP
    Sobivad ventilaatorid EBM-Papst FFU EC-mootorite ja Modbus / DCI liidesega (sh K3G seeria)
    Toitepinge 85–305 VAC, 50–60 Hz
    Väljund Modbus / DCI (ahelühendus)
    Ventilaatorite arv Kuni 20
    Juhtimisvahemik 10–100 %, OFF-asend
    Seaded Vmin, Vmax, suund – Modbus RTU holding-registrite kaudu
    Oleku indikatsioon RGB-valgusdiood ja Modbusi input-registrid

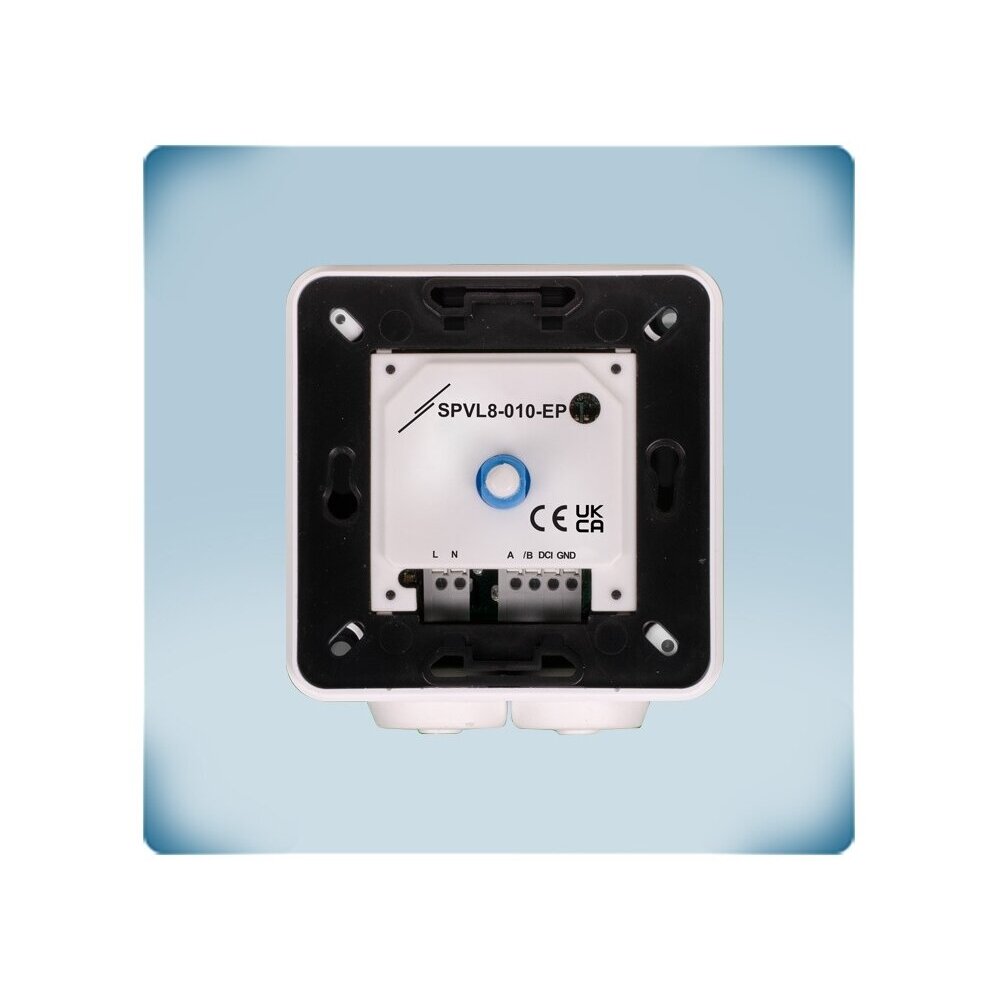

    Ühendused Toide 0,5–1,5 mm²; ventilaatorid – Cat5 / UTP, RJ45 (RS485 + DCI)
    Paigaldus Süvistatav (IP44) või pinnapealne (IP54)
    Kaitseklass IP44 / IP54 (EN 60529)
    Töökeskkond 0–40 °C, 5–95 % rH kondenseerumiseta
    Kaal 0,153 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Automaatne konfiguratsioon – iga ventilaator konfigureeritakse ja saab võrgu ID automaatselt.
    • Kuni 20 ventilaatorit – üks Modbus / DCI ahel.
    • Oleku jälgimine – RGB-valgusdiood ja Modbusi input-registrid: mittevastavad mootorid, hoiatused, vead.
    • OFF-asend – kõik ventilaatorid peatatakse nupuga.
    • Bootloader – tarkvara uuendamine Modbus RTU kaudu.

    Kus kasutatakse?

    • FFU-lagedega puhasruumid
    • Farmaatsia-, elektroonika- ja toiduainetööstuse tootmisalad
    • Laborid ja operatsioonisaalid EBM-Papst FFU-ga
    • Olemasolevate FFU-süsteemide moderniseerimine

    Kasutamine vastavalt vajadusele

    Puhasruumide paigaldajale.
    Automaatne ID ja konfiguratsioon – kiire kasutuselevõtt.
    Hooldusinsenerile.
    RGB-indikatsioon näitab kohe mittevastavat ventilaatorit või viga.
    Objekti haldajale.
    Kõiki FFU-sid juhitakse ühe nupuga.

    Rakendusjuhend: kuidas kasutatakse praktikas

    SPVL8-010-EP kohandub erinevatele FFU-süsteemidele – muutub ainult ventilaatorite arv ja ühendusviis:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Puhasruumide FFU-laed Kuni 20 EBM-Papst FFU → Modbus / DCI ahel (RJ45) Kõik filtriplokid töötavad ühesuguse kiirusega Kasutage Cat5 / UTP kaablit
    Labor FFU K3G ventilaatoritega → Modbus / DCI Kiirust muudetakse vastavalt töörežiimile nupuga Seadke Vmin min. puhtusklassi õhuvoolu järgi
    FFU-süsteemi kasutuselevõtt Uued ühendatud ventilaatorid → automaatne konfiguratsioon ID-d määratakse automaatselt Jälgige RGB-valgusdioodi: vilkumine – vajalik on konfigureerimine
    Süsteem BMS-iga Modbus RTU registrid Olek ja vead on nähtavad tsentraalselt Registrite loetelu – Sentera Modbusi registrite tabelis

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    Vaja on OFF-i ja Modbus RTU-d, üks EC-ventilaator SPV-8-010-PM (OFF, Modbus RTU)
    Vaja on kuivkontakti (4 A) ja Modbus RTU-d SPV-8-010-CP (kuivkontakt 4 A, Modbus RTU)
    Vaja on juhtida mitut EC-ventilaatorit ühe signaaliga SPV-8-010-MF (0-10 VDC, RL ≥ 1 kΩ, kuivkontakt 4 A)
    Vaja on juhtida EBM-Papst FFU-sid Modbus / DCI kaudu (kuni 20 tk) SPVL8-010-EP (Modbus / DCI, kuni 20 ventilaatorit) ← see mudel
    Reegel: SPVL8-010-EP sobib ainult EBM-Papst Modbus / DCI liidesega ventilaatoritele; ühe regulaatori kohta – kuni 20 ventilaatorit. Analoog-0-10 V sisendiga ventilaatoritele valige SPV-8-010-MF või SPV-8-010-PM.
    Millal valida muu lahendus: analoogsignaaliga 0-10 VDC juhitavatele EC-ventilaatoritele – SPV-8 seeria (PM / CP / MF); ekraaniga – RDCV9-AD.

    Plussid

    • Kuni 20 FFU ventilaatorit
    • Automaatne konfiguratsioon ja ID määramine
    • Oleku ja vigade indikatsioon RGB-valgusdioodiga
    • OFF-asend
    • Toide 85–305 VAC

    Miinused / piirangud

    • Sobib ainult EBM-Papst Modbus / DCI liidesega ventilaatoritele
    • Üle 20 ventilaatori – vaja on mitut regulaatorit
    • Töötemperatuur 0–40 °C
    • Kontakte ega häireväljundeid tehnilisel andmelehel ei ole märgitud

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast kõigi ühendatavate seadmete toite väljalülitamist.
    • Klemmidel on võrgupinge – ühendada ainult toite väljalülitamise järel.
    • Klemme 4 ja 5 ärge ühendage.
    • Kasutage ventilaatorite ahelas Cat5 / UTP kaablit RJ45 pistikutega.
    • Kasutada 0–40 °C, 5–95 % rH kondenseerumiseta.

    Kiire valikujuhend

    EBM-Papst FFU
    Modbus / DCI
    kuni 20 ventilaatorit
    85–305 VAC
    IP44 / IP54
    Sobib, kui on vaja:
    • kuni 20 EBM-Papst FFU ventilaatori juhtimiseks ühe nupuga;
    • FFU-de automaatseks käivitamiseks ja konfigureerimiseks;
    • ventilaatorite oleku ja vigade jälgimiseks.
    Kontrollige enne kasutamist:
    • kas ventilaatoritel on EBM-Papst Modbus / DCI liides;
    • ventilaatorite arvu (≤ 20);
    • Cat5 / UTP kaabli trassi.
    Oluline meeldetuletus: SPVL8-010-EP on digitaalne juhtimis- ja jälgimisseade, mitte jõuregulaator; ventilaatorite toide ühendatakse eraldi.

    KKK

    Mitu ventilaatorit saab ühendada?
    Kuni 20.
    Kas sobib teiste tootjate EC-ventilaatoritele?
    Ei – see on mõeldud Modbus / DCI liidesega EBM-Papst ventilaatoritele.
    Kuidas aadressid määratakse?
    Automaatselt – regulaator määrab igale ventilaatorile ise võrgu-ID.
    Kuidas rikkest teada saada?
    RGB-valgusdiood näitab mittevastavaid mootoreid, hoiatusi ja vigu; sama teavet saab lugeda Modbus RTU kaudu.
