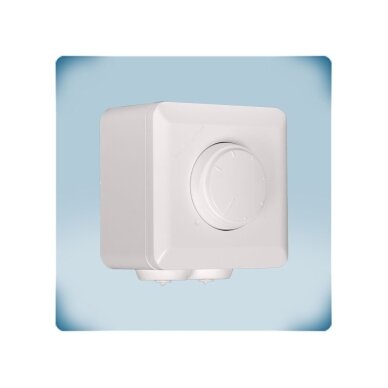

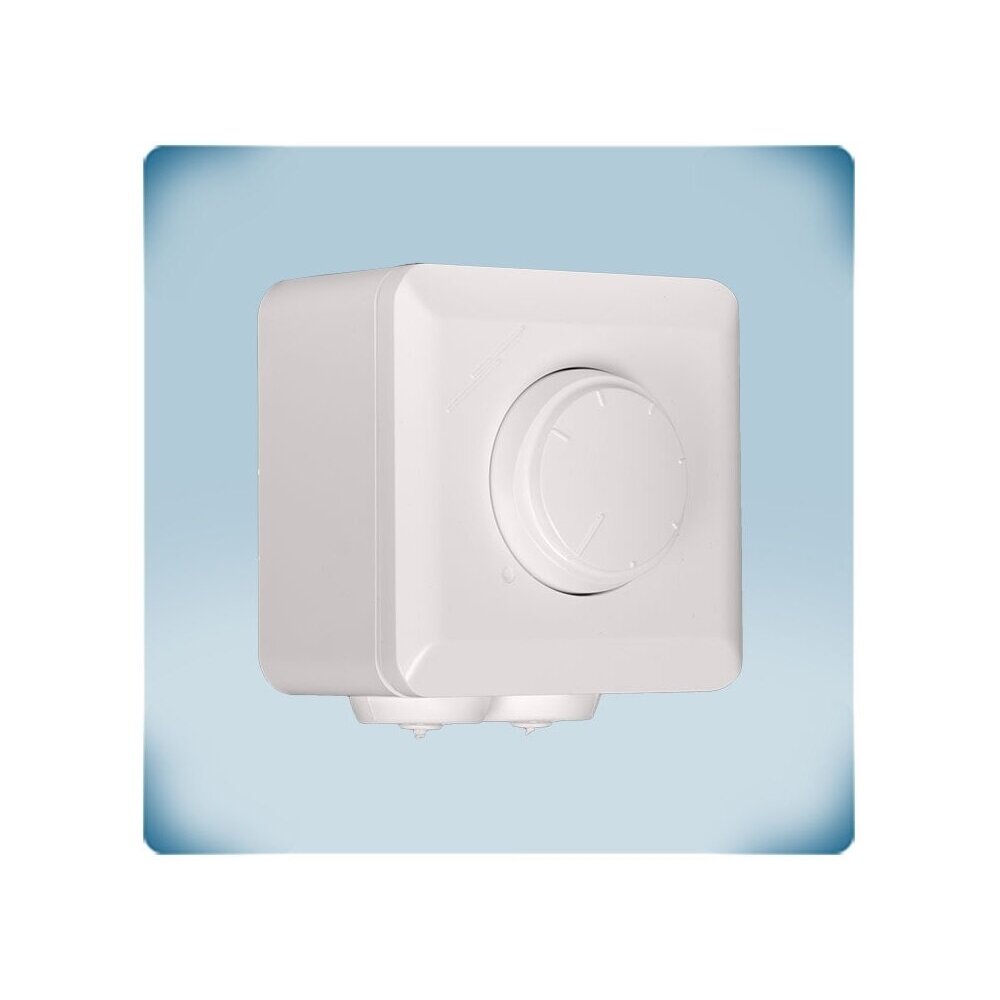

  • Uus   -19.54€EC-ventilaatori potentsiomeeter 10kΩ OFF-asendi ja kuivkontaktiga | Sentera Controls | SDP-X10K-NA

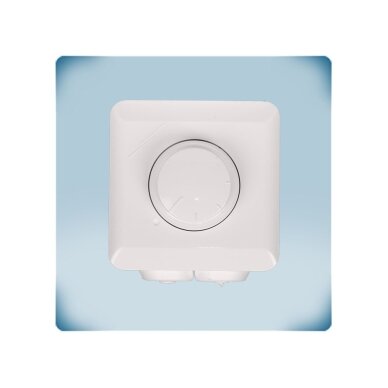

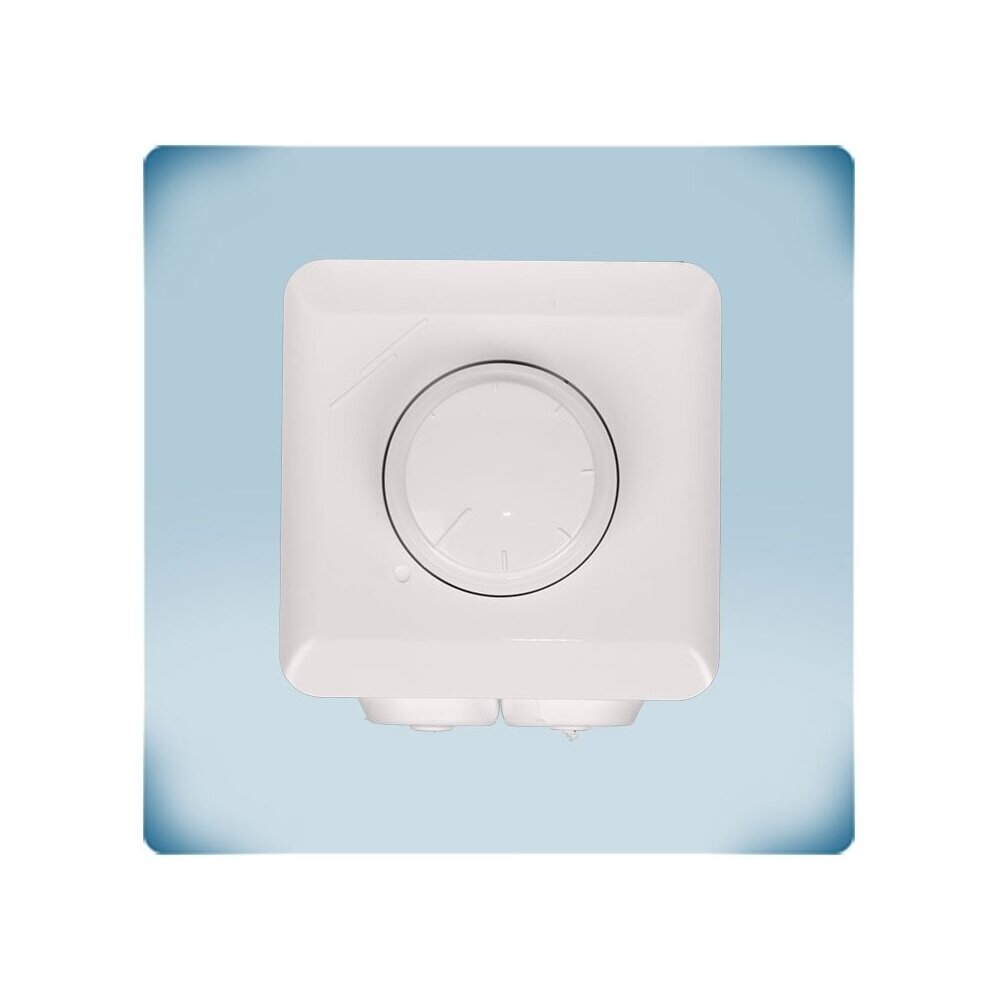

    Uus   -19.54€EC-ventilaatori potentsiomeeter 10kΩ OFF-asendi ja kuivkontaktiga | Sentera Controls | SDP-X10K-NA 1

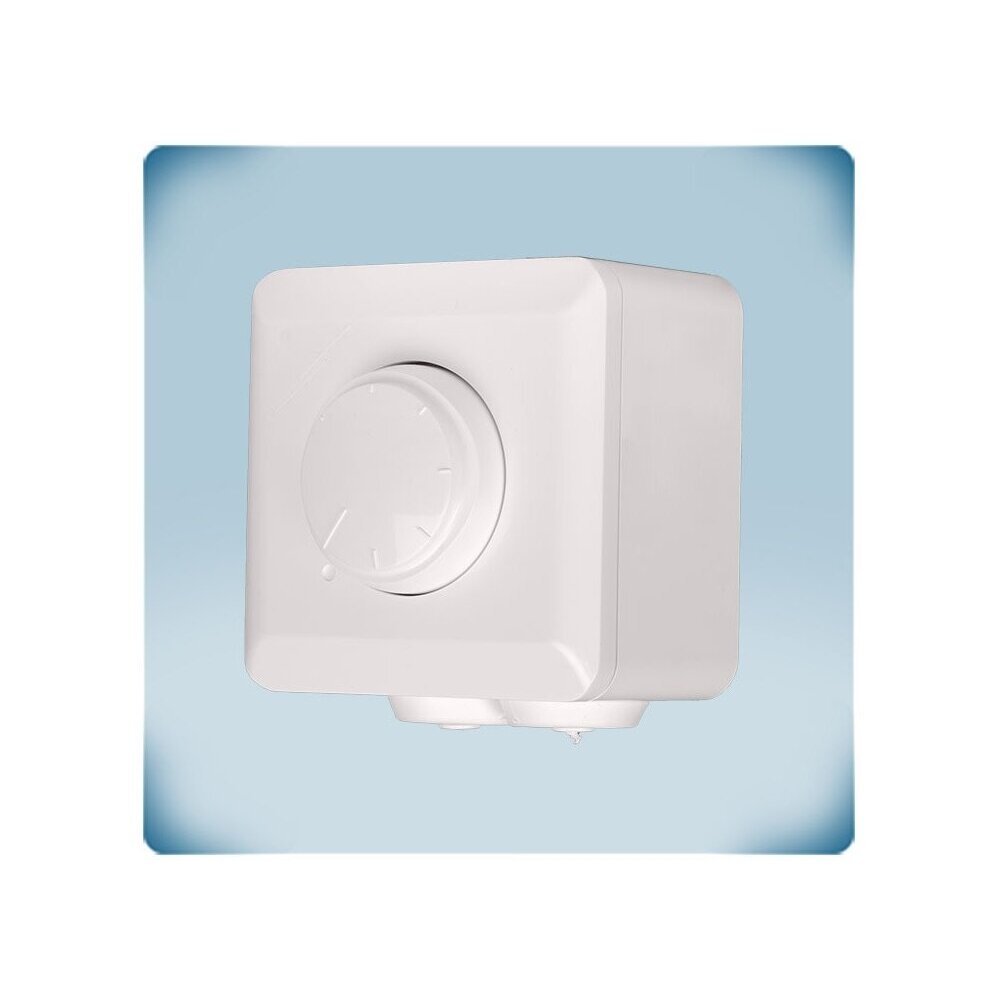

    Uus   -19.54€EC-ventilaatori potentsiomeeter 10kΩ OFF-asendi ja kuivkontaktiga | Sentera Controls | SDP-X10K-NA 2

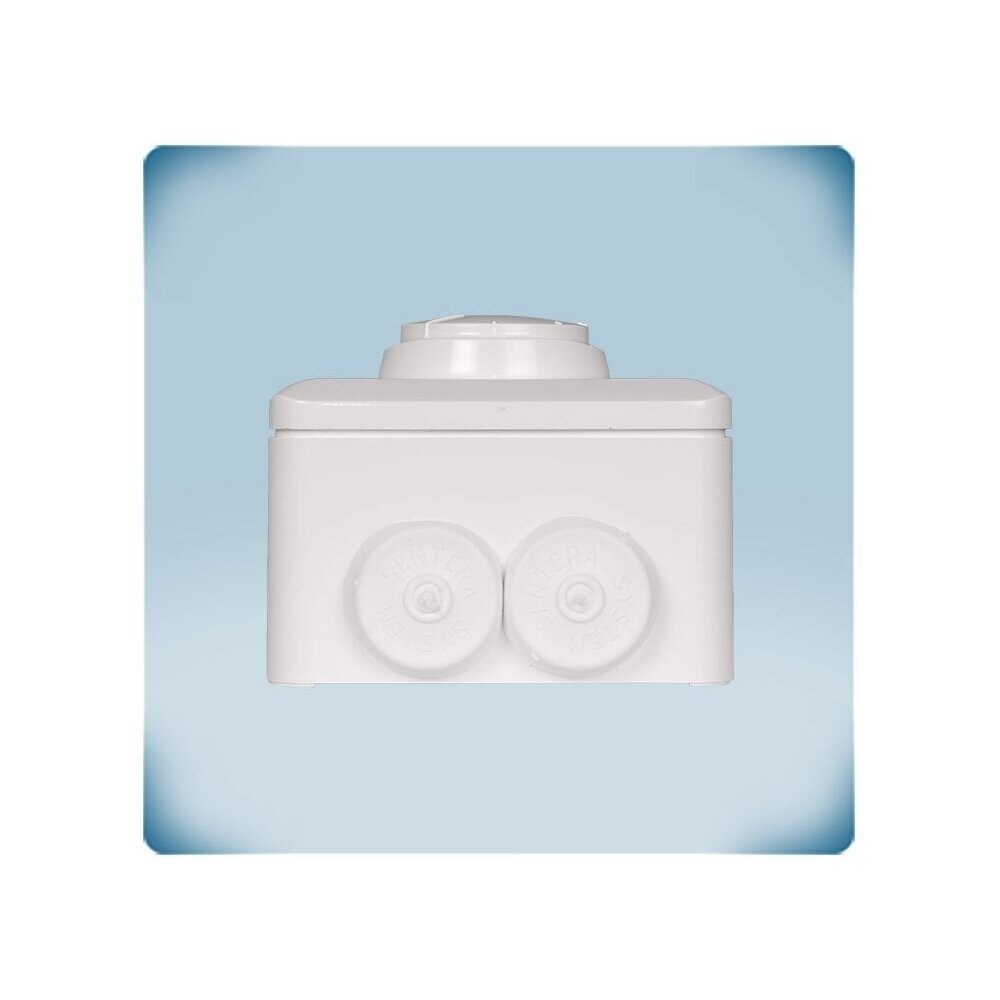

    Uus   -19.54€EC-ventilaatori potentsiomeeter 10kΩ OFF-asendi ja kuivkontaktiga | Sentera Controls | SDP-X10K-NA 3

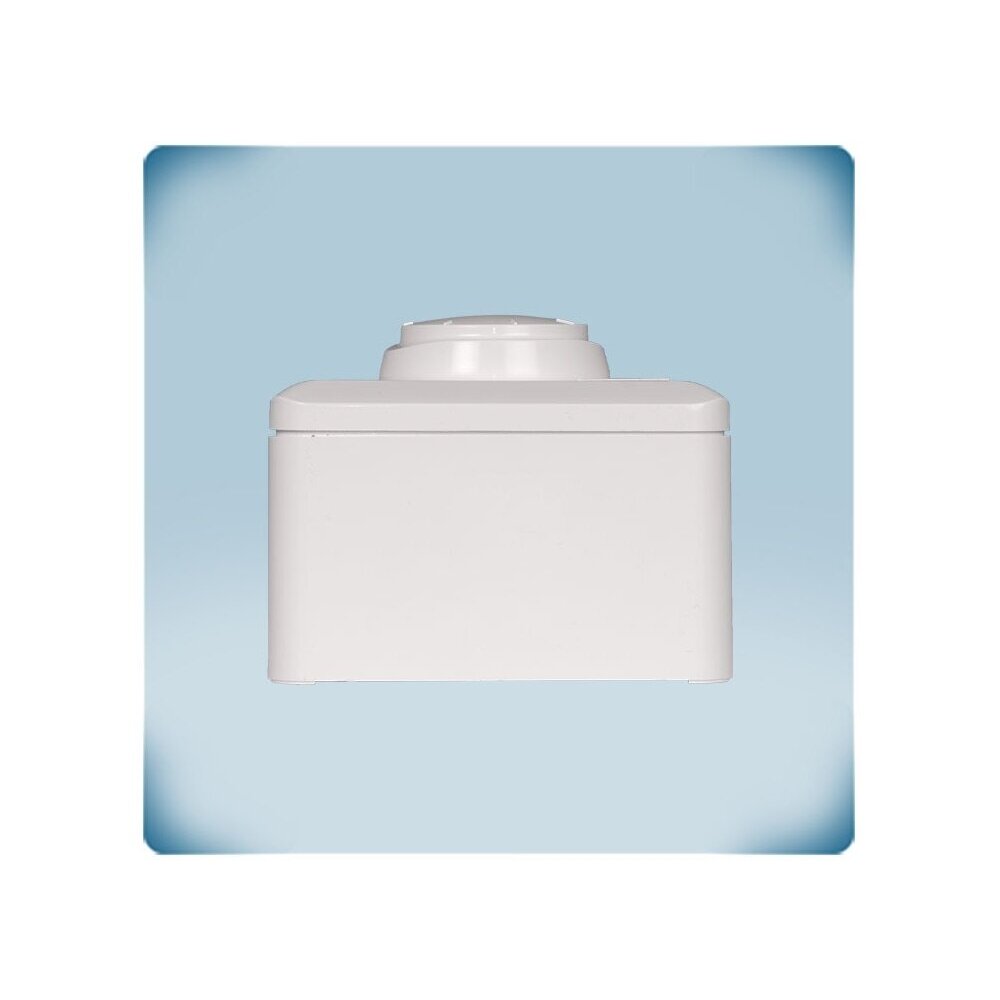

    Uus   -19.54€EC-ventilaatori potentsiomeeter 10kΩ OFF-asendi ja kuivkontaktiga | Sentera Controls | SDP-X10K-NA 4

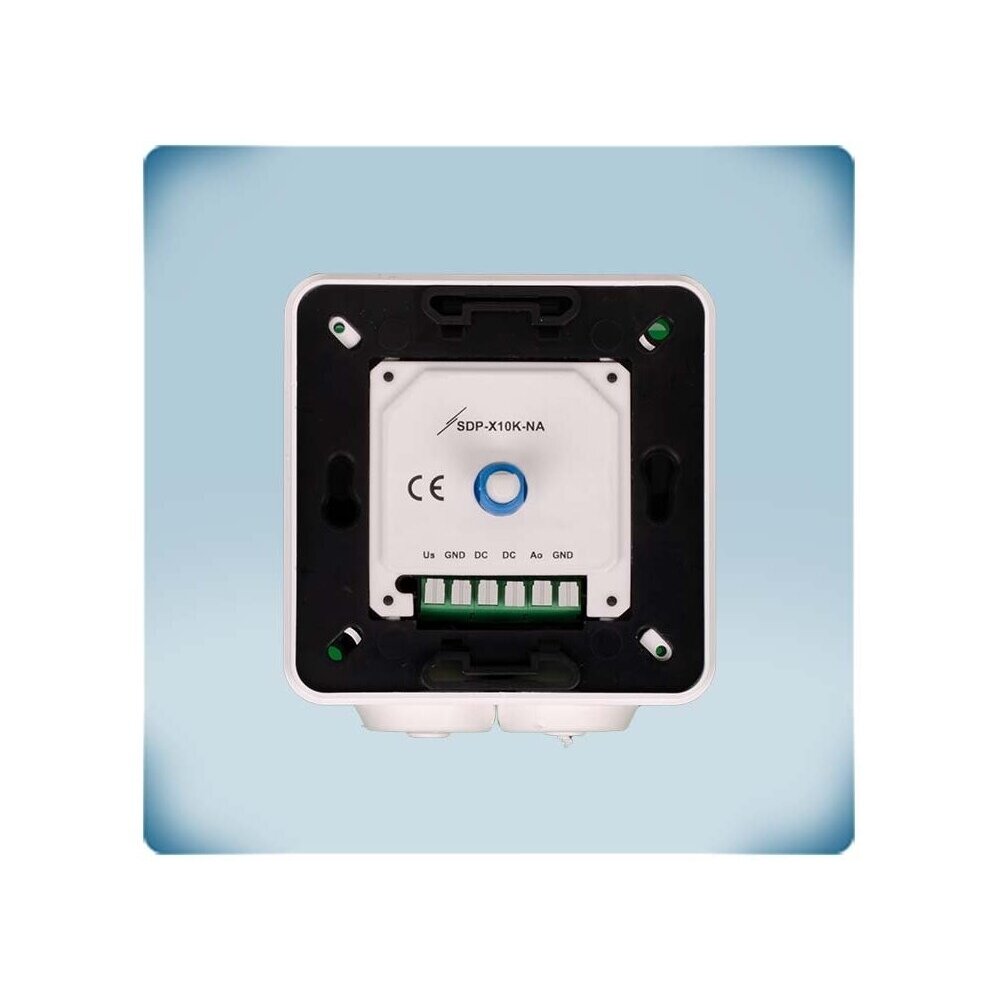

    Uus   -19.54€EC-ventilaatori potentsiomeeter 10kΩ OFF-asendi ja kuivkontaktiga | Sentera Controls | SDP-X10K-NA 5

    EC-ventilaatori potentsiomeeter 10kΩ OFF-asendi ja kuivkontaktiga | Sentera Controls | SDP-X10K-NA

    Tootekood: SDP-X10K-NA
    Küsi
    Hind 34.87 € KM-ga
    ( 28.82 € KM-ta )
    54.41 € Säästa 19.54 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    EC-ventilaatori potentsiomeeter 10kΩ OFF-asendi ja kuivkontaktiga | Sentera Controls | SDP-X10K-NA

    SDP-X10K-NA – Sentera Controls 10 kΩ potentsiomeeter OFF-asendi ja kuivkontaktiga. Toide kuni 24 VDC juhitavast seadmest või kontrollerist, nupuga muudetakse väljundsignaali sujuvalt 0-st toitepingeni (Us).

    Põhimõte:
    Lihtsaim viis anda EC-ventilaatorile või regulaatorile käsijuhtimine: potentsiomeeter kasutab seadme DC-toidet ning integreeritud kuivkontakt (kuni 1 A) lülitab koos nupuga sisse või välja välisseadmed.
    Toide
    kuni 24 VDC / 1 mA
    Väljund Ao
    0–Us (sujuv)
    Kuivkontakt
    Maks. 1 A, ON / OFF
    Kaitse
    IP44 / IP54

    Tööpõhimõte

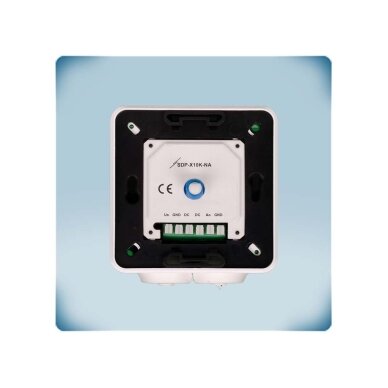

    Potentsiomeeter ühendatakse juhitava seadmega: Us ja GND – seadme DC-toiteväljund (kuni 24 VDC), Ao – seadme juhtsisend. Kuivkontakt (DC) ühendatakse välisseadme käivitusahelasse.

    See ei ole jõuregulaator: see on pingejagur, millest läbib kuni 1 mA vool. EC-ventilaator muudab pöördeid vastavalt saadud pingele.

    Nupuga muudetakse väljundit sujuvalt 0-st Us-ni. Äärmises asendis on kuivkontakt avatud (OFF), keeramisel sulgub (ON) ja lülitab sisse ühendatud seadmed.

    Inseneri märkus: väljundi maksimum võrdub toitepingega, seetõttu peab 0-10 V EC-sisendi jaoks potentsiomeetrit toitma 10 VDC allikast. Piiride trimmereid pole.

    Kasu SDP-X10K-NA?
    Eraldi toiteplokki ja lülitit pole vaja: üks seade annab juhtsignaali ja lülitab kuivkontaktiga sisse lisaseadmed.

    Tehnilised andmed

    Toote tüüp 10 kΩ potentsiomeeter kuivkontaktiga
    Tootja / kood Sentera Controls / SDP-X10K-NA
    Toitepinge (Us) Maks. 24 VDC / 1 mA
    Väljund Ao 0–Us, sujuv
    Kuivkontakt (DC) Maks. 1 A, kaug-ON / OFF
    OFF-asend On (kuivkontakt avatud)
    Klemmid Push-in; ühekiuline 1,0–1,5 mm², mitmekiuline 0,75–1,0 mm²
    Paigaldus Süvistatav (IP44) või pinnapealne (IP54), 4× ø3,5 mm kinnitusavad
    Kaitseklass IP44 / IP54 (EN 60529)
    Töökeskkond 0–50 °C, < 95 % rH kondenseerumiseta, ainult siseruumides
    Kaal 0,13 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, RoHS 2011/65/EL, WEEE 2012/19/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Sujuv 0–Us signaal – astmeteta, otse seadme toitest.
    • Kuivkontakt kuni 1 A – välisseadmete ON / OFF koos nupuga.
    • OFF-asend – äärmises asendis on kontakt avatud.
    • Väga väike tarbimine – 1 mA – ei koorma EC-ventilaatori abitoidet.
    • Universaalne korpus – süvistatav IP44 või pinnapealne IP54.

    Kus kasutatakse?

    • EC-ventilaatorid ja soojustagastusseadmed DC-abiväljundiga
    • Sentera regulaatorid +V / Ai / GND klemmidega (nt EVS-1 seeria)
    • Pingejuhtimisega siibriajamid
    • Korterid, kontorid, tehnoruumid – käsijuhtimine

    Kasutamine vastavalt vajadusele

    Paigaldajale.
    Kolm juhet ja kontakt – kiire ühendamine ilma toiteplokita.
    Projekteerijale.
    Odavaim käsijuhtimise lahendus ON / OFF funktsiooniga.
    Kasutajale.
    Üks nupp nii lülitab sisse kui ka reguleerib.

    Rakendusjuhend: kuidas kasutatakse praktikas

    SDP-X10K-NA kohandub erinevatele objektidele – muutub ainult see, mis ühendatakse:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Elektrooniline AC-regulaator +V, Ai, GND → Sentera EVS-1 regulaatori klemmid AC-ventilaatori kiiruse käsijuhtimine Regulaatori +V allikas peab vastama ≤ 24 VDC
    EC-ventilaator 10 V väljundiga Us, GND ← ventilaatori 10 V väljund; Ao → juhtsisend Sujuv kiirus 0–10 V Kontrollige dokumentatsioonist ventilaatori 10 V väljundi otstarvet
    Siibriga ventilaator DC-kontakt → siibriajami ahel Siiber avaneb nupu pööramisel OFF-asendist Kontakti koormus ≤ 1 A
    Soojendi või muu seadme lubamine DC-kontakt → seadme lubamissisend Seadmed lülituvad sisse ainult siis, kui ventilatsioon töötab Sobib ainult kuiva (potentsiaalivaba) juhtimise jaoks kuni 1 A

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    Vaja on OFF-asendit, toide 5–24 VDC SDP-E0US-AT (OFF, trimmerid)
    Vaja on püsivat min. õhuvoolu (ilma OFF-ita), 5–24 VDC SDP-E0US-BT (ilma OFF-ita, trimmerid)
    Vaja on kuivkontakti välisseadmele, 5–24 VDC SDP-E0US-DC (kuivkontakt 1 A)
    Vaja on OFF-asendit ja Modbus RTU-d, 24 VDC SDP-M010-AT (OFF, Modbus RTU)
    Vaja on Modbus RTU-d ilma OFF-asendita, 24 VDC SDP-M010-BT (ilma OFF-ita, Modbus RTU)
    Vaja on Modbus RTU-d ja kuivkontakti, 24 VDC SDP-M010-DC (Modbus RTU, kuivkontakt 1 A)
    Vaja on lihtsat 0–Us signaali OFF-i ja kuivkontaktiga SDP-X10K-NA (10 kΩ, kuivkontakt 1 A) ← see mudel
    Reegel: SDP-X10K-NA sobib, kui juhitaval seadmel on endal DC-toiteväljund (kuni 24 VDC) ja selle sisend aktsepteerib 0–Us signaali. Kui on vaja seadistada min. / maks. piire, voolu- või PWM-signaali – valige SDP-E0US, kui Modbusi – SDP-M010.
    Millal valida muu lahendus: MIN / MAX trimmerite ja 0-20 mA / PWM-ga – SDP-E0US seeria; Modbus RTU-ga – SDP-M010 seeria; toitega 230 VAC-st – SPV-8 või MTVN1 seeria; analoogne MTP seeria mudel – MTPNX10K-NA.

    Plussid

    • OFF-asend ja kuivkontakt kuni 1 A
    • Toide juhitavast seadmest, tarbimine 1 mA
    • Sujuv signaal 0–Us
    • IP44 / IP54, süvistatav või pinnapealne

    Miinused / piirangud

    • MIN / MAX trimmereid pole
    • Väljund võrdub toitepingega – 0-10 V saamiseks on vaja 10 VDC allikat
    • 0-20 mA, PWM-i ega Modbusi pole
    • Ainult siseruumides kasutamiseks

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast kõigi ühendatavate seadmete toite väljalülitamist.
    • Toide – mitte üle 24 VDC; võrgupinge ühendamine on keelatud.
    • Kuivkontakti koormus – mitte üle 1 A.
    • Kasutada ainult siseruumides, 0–50 °C, < 95 % rH kondenseerumiseta.

    Kiire valikujuhend

    10 kΩ
    kuni 24 VDC
    OFF
    kuivkontakt 1 A
    IP44 / IP54
    Sobib, kui on vaja:
    • EC-ventilaatorile või regulaatorile käsijuhtimise andmiseks ilma toiteplokita;
    • välisseadme sisselülitamiseks koos nupuga;
    • rikkis 10 kΩ potentsiomeetri soodsaks asendamiseks.
    Kontrollige enne kasutamist:
    • kas juhitaval seadmel on DC-toiteväljund kuni 24 VDC;
    • kas sisend võtab vastu 0–Us signaali;
    • välisseadme voolu läbi kuivkontakti (≤ 1 A).
    Oluline meeldetuletus: SDP-X10K-NA on juhtsignaali allikas, mitte jõuregulaator – mootori vool sellest läbi ei käi.

    KKK

    Kas on vaja eraldi toidet?
    Ei, toide tuleb juhitava seadme või kontrolleri DC-väljundist (kuni 24 VDC, 1 mA).
    Milline on väljundsignaal?
    0-st toitepingeni – 10 VDC toite korral saadakse 0–10 V.
    Mida teeb kuivkontakt?
    OFF-asendis on see avatud, nupu keeramisel sulgub ja lülitab sisse välisseadme (kuni 1 A).
    Kas min. kiirust saab seadistada?
    Ei, trimmereid pole – selleks valige SDP-E0US seeria.

    EC-ventilaatori potentsiomeeter 10kΩ OFF-asendi ja kuivkontaktiga | Sentera Controls | SDP-X10K-NA

    Sentera SDP-X10K-NA – 10 kΩ potentsiomeeter EC-ventilaatorile OFF-asendi ja kuivkontaktiga 1 A: toide kuni 24 VDC, sujuv 0–Us väljund, IP44 / IP54 – lihtne käsitsi ventilatsiooni juhtimine.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
