    EC-ventilaatori potentsiomeeter 10kΩ OFF-asendi ja kuivkontaktiga | Sentera Controls | MTPNX10K-NA

    Tootekood: MTPNX10K-NA
    Küsi
    Hind 31.58 € KM-ga
    ( 26.10 € KM-ta )
    49.27 € Säästa 17.69 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    EC-ventilaatori potentsiomeeter 10kΩ OFF-asendi ja kuivkontaktiga | Sentera Controls | MTPNX10K-NA

    MTPNX10K-NA – Sentera Controls 10 kΩ potentsiomeeter EC-ventilaatorile, toide otse EC-ventilaatorilt (0–12 VDC). Nupuga muudetakse väljundit sujuvalt 0 V-st toitepingeni, äärmine asend on OFF avatud kuivkontaktiga.

    Põhimõte:
    Odavaim ja lihtsaim EC-ventilaatori käsijuhtimine: eraldi toidet pole vaja – potentsiomeeter kasutab ventilaatori DC-abipinget ning kuivkontakt võimaldab lisaks sisse või välja lülitada välisseadmeid.
    Takistus
    10 kΩ
    Toide
    0–12 VDC EC-ventilaatorilt
    Väljund
    0 V – Us (maks. 12 VDC / 1 mA)
    OFF / kontakt
    On / kuivkontakt

    Tööpõhimõte

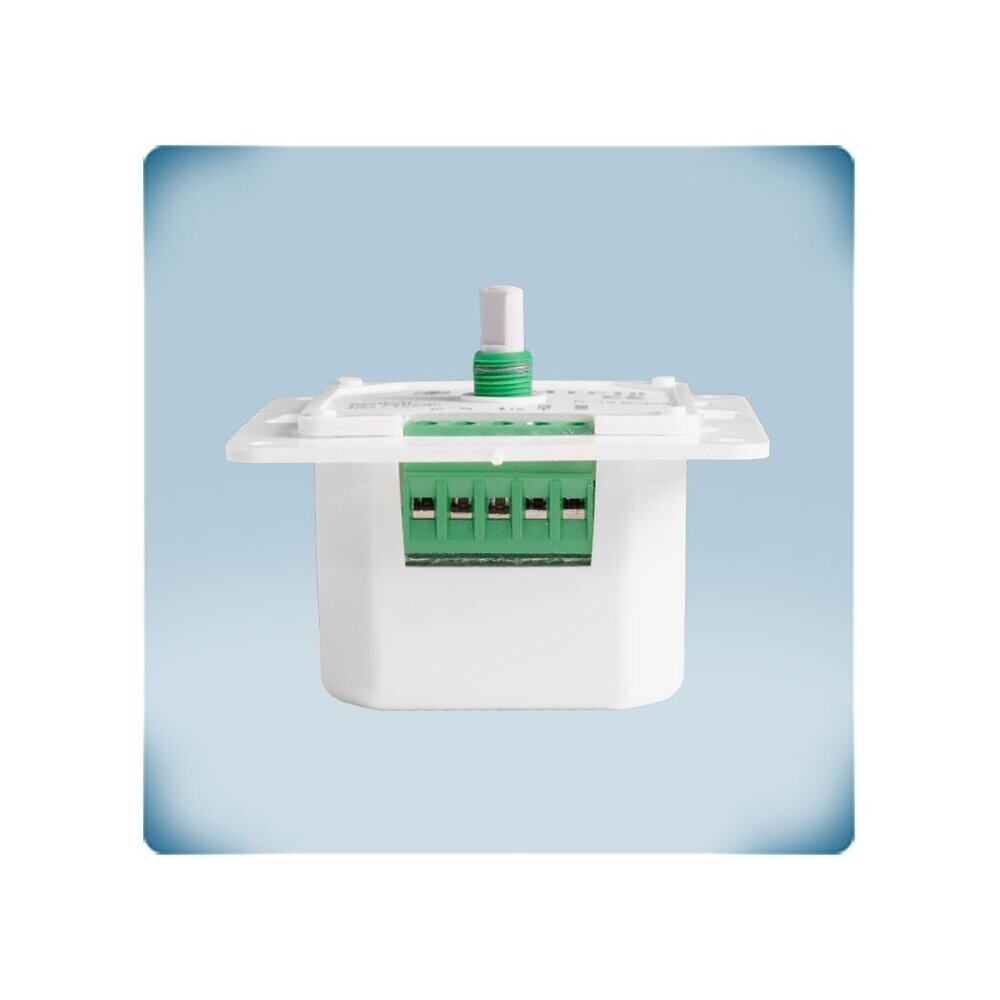

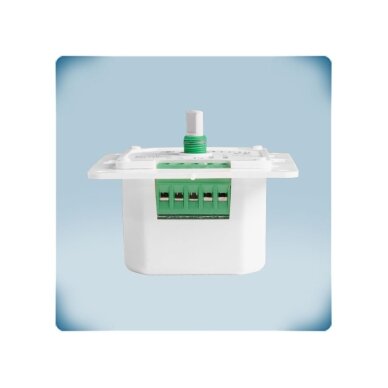

    Potentsiomeeter ühendatakse EC-ventilaatori juhtklemmidega: toide – ventilaatori DC-väljundist, signaal – ventilaatori juhtsisendisse.

    See on passiivne 10 kΩ potentsiomeeter, mitte jõuregulaator: analoogjuhtsignaal – mitte üle 12 VDC / 1 mA.

    Nupu täielikul keeramisel vastupäeva fikseerub see OFF-asendisse: väljund 0 V, kuivkontakt avatud. Päripäeva keerates kontakt sulgub ja signaal suureneb sujuvalt.

    Inseneri märkus: väljundi maksimum võrdub ventilaatori antava pingega – kui ventilaator annab 10 VDC, saadakse kogu 0-10 V vahemik.

    Kasu MTPNX10K-NA?
    Toiteplokki, trimmereid ega programmeerimist pole vaja – kolm juhet ventilaatorini ja kasutajal on OFF-iga käsijuhtimine.

    Tehnilised andmed

    Toote tüüp 10 kΩ potentsiomeeter EC-ventilaatorile
    Tootja / kood Sentera Controls / MTPNX10K-NA
    Takistus 10 kΩ
    Toide 0–12 VDC (EC-ventilaatorilt)
    Väljund 0 V – toitepinge, sujuv
    Maks. analoogsignaal 12 VDC / 1 mA
    OFF-asend On – väljund 0 V, kuivkontakt avatud
    Kuivkontakt On (koormuse piirang ei ole tootelehel märgitud)

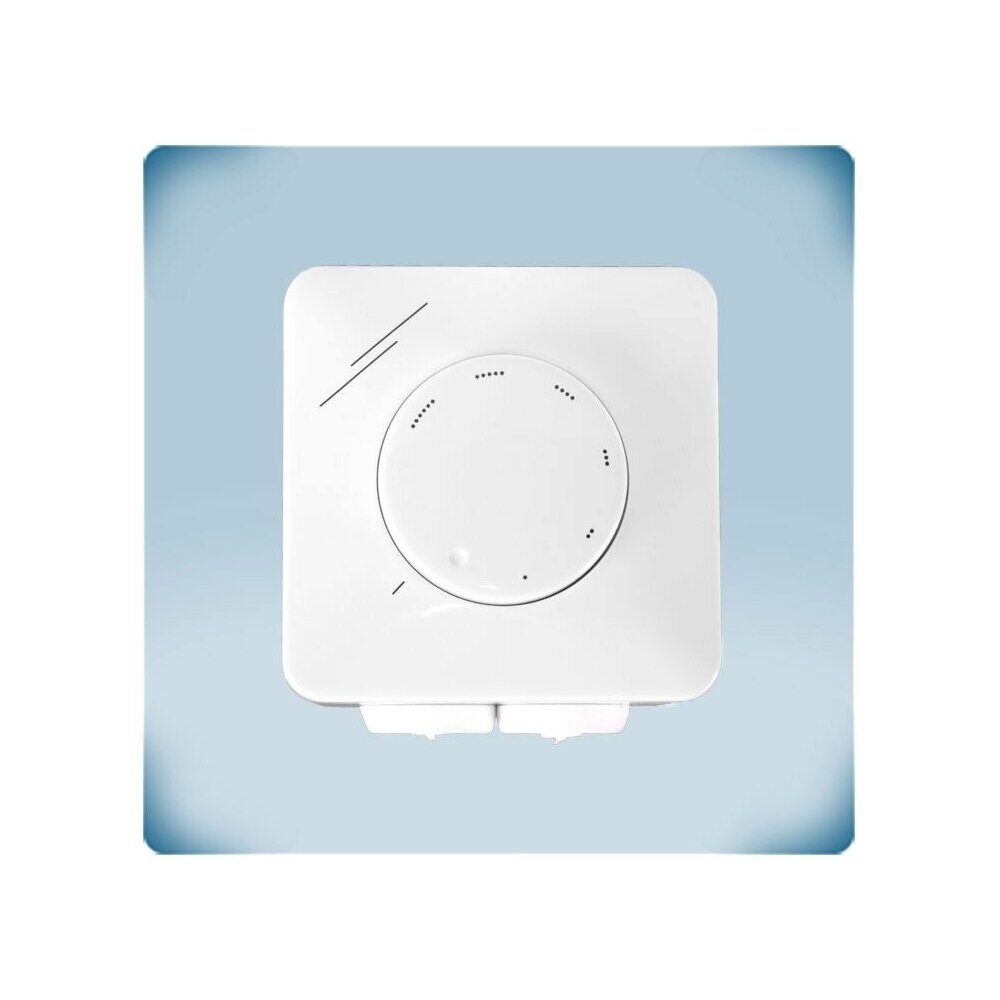

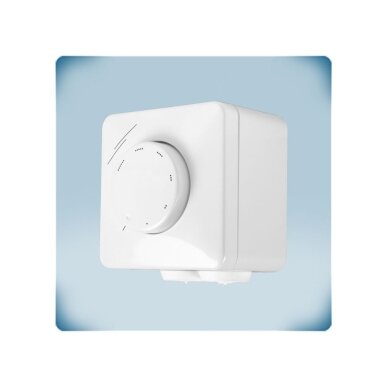

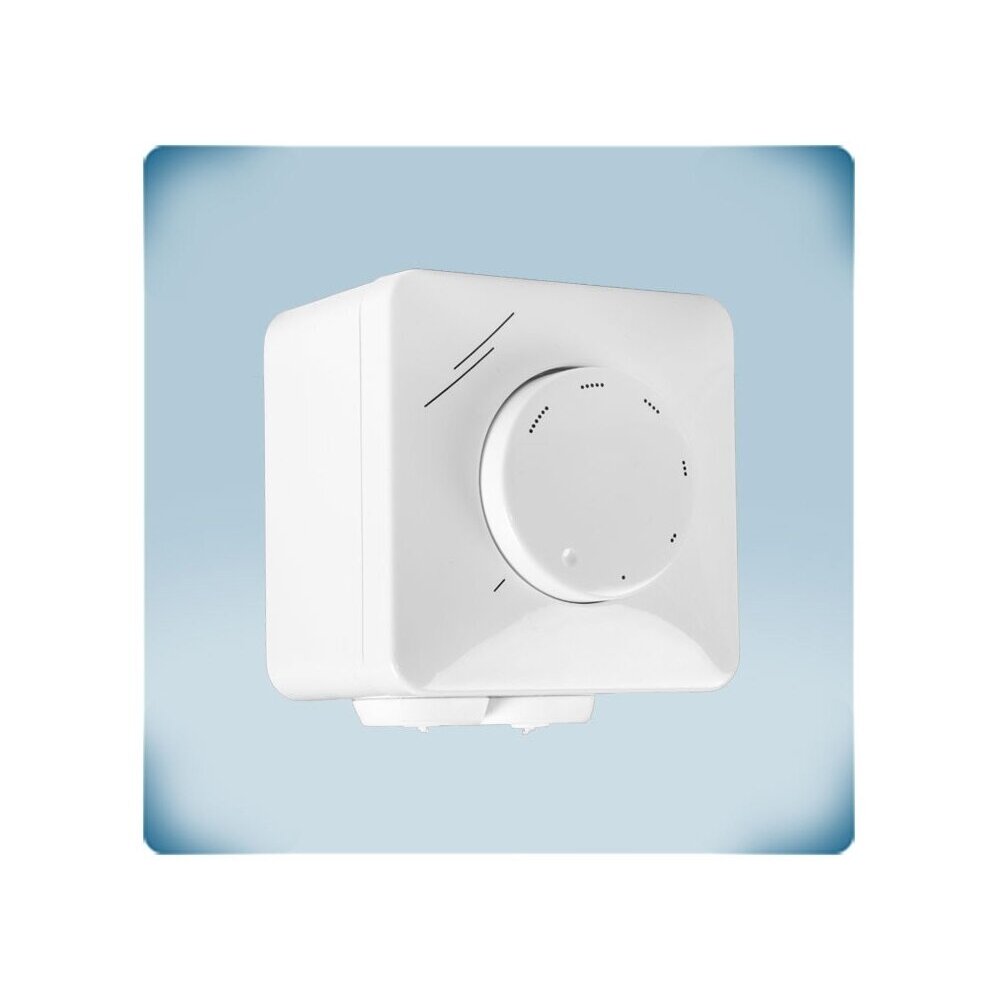

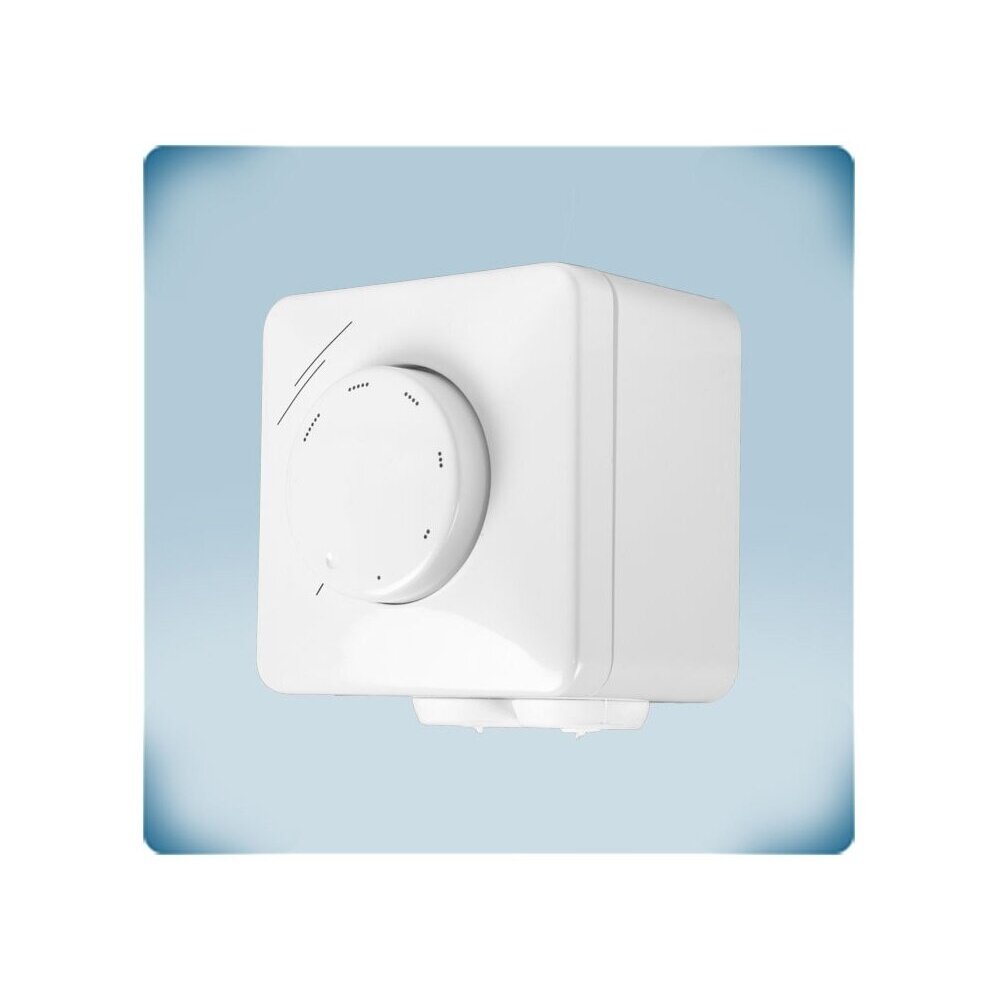

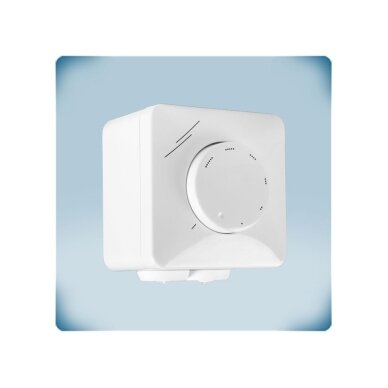

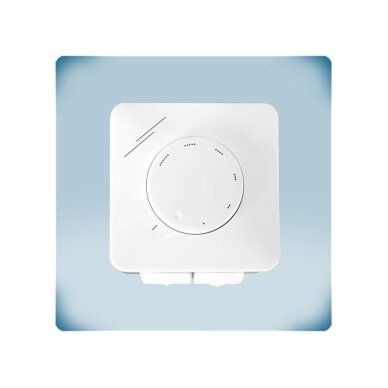

    Paigaldus Süvistatav (standardne Euroopa karp) või pinnapealne
    Kaitseklass IP44 süvistatav / IP54 pinnapealne

    Põhifunktsioonid

    • Toide EC-ventilaatorilt – eraldi toiteallikat pole vaja.
    • Fikseeruv OFF-asend – ventilaator lülitatakse välja nupuga.
    • Kuivkontakt – välisseadmete sisse- / väljalülitamine koos nupuga.
    • Sujuv signaal – astmeteta 0 V kuni Us.

    Kus kasutatakse?

    • EC-ventilaatorid DC-abiväljundiga
    • Korterid, kontorid, väiksemad äriruumid
    • Sentera EVS / MVS regulaatorid ja FI-E sagedusmuundurid
    • Siibriajamid

    Kasutamine vastavalt vajadusele

    Paigaldajale.
    Kolm juhet ventilaatorini – kiire ühendamine.
    Projekteerijale.
    Kõige ökonoomsem käsijuhtimise variant.
    Kasutajale.
    Selge OFF-asend ja sujuv reguleerimine.

    Rakendusjuhend: kuidas kasutatakse praktikas

    MTPNX10K-NA kohandub erinevatele objektidele – muutub ainult see, mis ühendatakse:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    EC-ventilaator 10 V väljundiga Toide ← ventilaatori 10 V; signaal → juhtsisend Käsijuhtimine 0–10 V OFF-iga Kontrollige ventilaatori väljundpinget selle dokumentatsioonist
    Siibriga ventilaator Kuivkontakt → siibriajami ahel Siiber avaneb OFF-asendist väljumisel Kontakti koormust kontrollige tehnilisest andmelehest
    AC-ventilaator Sentera EVS / MVS regulaatoriga 0-10 V → regulaatori analoogsisend Regulaator jaotuskilbis, juhtimine – ruumis Ühendage signaali GND regulaatori GND-ga
    FI-E seeria sagedusmuundur 0-10 V → sagedusmuunduri analoogsisend Kolmefaasilise ventilaatori kiiruse käsitsi seadmine Kontrollige sagedusmuunduri sisendi seadistust (0-10 V)

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    Vaja on OFF-asendit, toide 24 VAC / DC MTPNG010-AT (OFF, 0-10 VDC)
    Vaja on püsivat min. signaali (ilma OFF-ita), 3–15 VDC MTPND010-BT (ilma OFF-ita, 0-10 V)
    Vaja on lisakontakti (nt sagedusmuunduri käivitamiseks) MTPND010-DC (ilma OFF-ita, kuivkontakt)
    Vaja on toidet EC-ventilaatorilt, 10 kΩ, OFF-iga MTPNX10K-NA (10 kΩ, OFF, kuivkontakt) ← see mudel
    Reegel: Valige MTPNX10K-NA, kui juhitav seade annab potentsiomeetrile alalispinge (kuni 12 VDC) ja selle sisend sobib 10 kΩ potentsiomeetrile. Kui on vaja piiride trimmereid või muud signaalitüüpi – valige MTPNG010-AT või SDP-E0US.
    Millal valida muu lahendus: 0-20 mA / PWM väljundi ja trimmeritega – SDP-E0US seeria; Modbus RTU-ga – SDP-M010 või SPV-8 seeria; toitega 230 VAC-st – MTVN1 seeria; AC-ventilaatoritele – elektroonilised EVS või MVS regulaatorid, mida juhitakse selle potentsiomeetriga. Analoogne SDP seeria mudel – SDP-X10K-NA (kuni 24 VDC, kuivkontakt 1 A).

    Plussid

    • Toide EC-ventilaatorilt
    • Fikseeruv OFF-asend
    • Kuivkontakt
    • Lihtne ühendamine

    Miinused / piirangud

    • Vmin / Vmax trimmereid pole
    • Väljund võrdub toitepingega (maks. 12 VDC)
    • 0-20 mA, PWM-i ega Modbusi pole
    • Kuivkontakti koormuse piirang ei ole tootelehel märgitud

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast kõigi ühendatavate seadmete toite väljalülitamist.
    • Toide – ainult juhitava seadme DC-väljundist, mitte üle 12 VDC; võrgupinge ühendamine on keelatud.
    • Analoogsignaal – maks. 12 VDC / 1 mA.
    • Puhastada ainult niiske lapiga.

    Kiire valikujuhend

    10 kΩ
    0–12 VDC
    OFF
    kuivkontakt
    IP44 / IP54
    Sobib, kui on vaja:
    • EC-ventilaatori juhtimiseks ilma eraldi toiteta;
    • ventilaatori väljalülitamiseks nupuga;
    • välisseadmete samaaegseks sisselülitamiseks.
    Kontrollige enne kasutamist:
    • kas EC-ventilaatoril on DC-väljund potentsiomeetrile;
    • kas selle sisend sobib 10 kΩ potentsiomeetrile;
    • välisseadmete voolu läbi kuivkontakti.
    Oluline meeldetuletus: MTPNX10K-NA on juhtsignaali allikas, mitte jõuregulaator – mootori vool sellest läbi ei käi.

    KKK

    Kas on vaja toiteplokki?
    Ei, potentsiomeeter saab toite EC-ventilaatorilt (0–12 VDC).
    Kas sellel on OFF-asend?
    Jah – nupp täielikult vastupäeva: väljund 0 V, kontakt avatud.
    Milline on takistus?
    10 kΩ.
    Kas min. kiirust saab piirata?
    Ei, trimmereid pole – selleks valige MTPNG010-AT või SDP-E0US.

    EC-ventilaatori potentsiomeeter 10kΩ OFF-asendi ja kuivkontaktiga | Sentera Controls | MTPNX10K-NA

    Sentera MTPNX10K-NA – 10 kΩ potentsiomeeter EC-ventilaatorile: toide ventilaatorist 0–12 VDC, sujuv 0 V–Us signaal, OFF-asend ja kuivkontakt, IP44 / IP54.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
