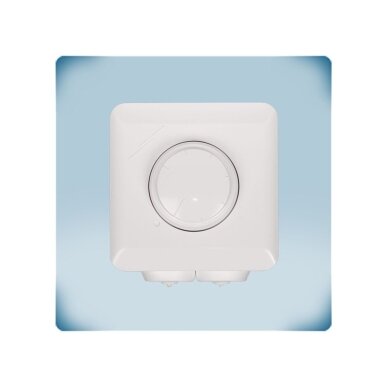

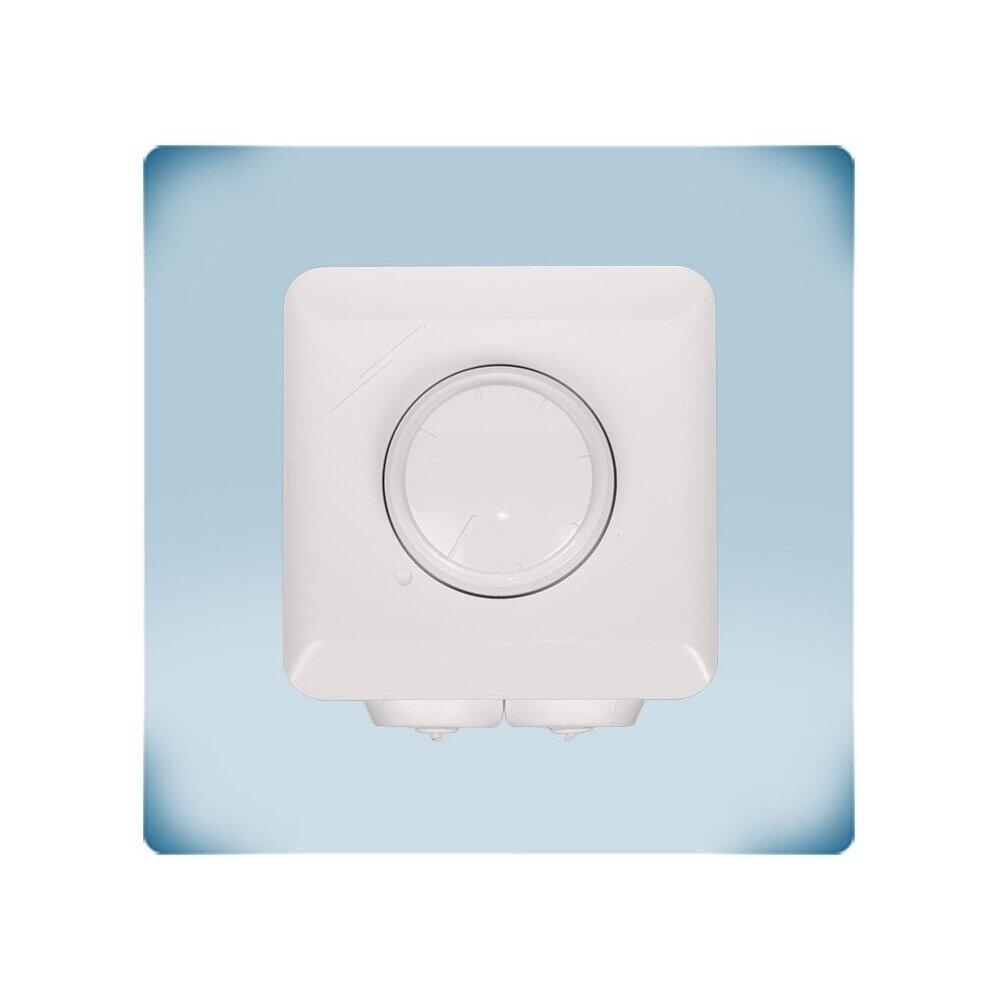

  • Uus   -37.19€EC-ventilaatori potentsiomeeter ilma OFF-asendita | Sentera Controls | SDP-M010-BT

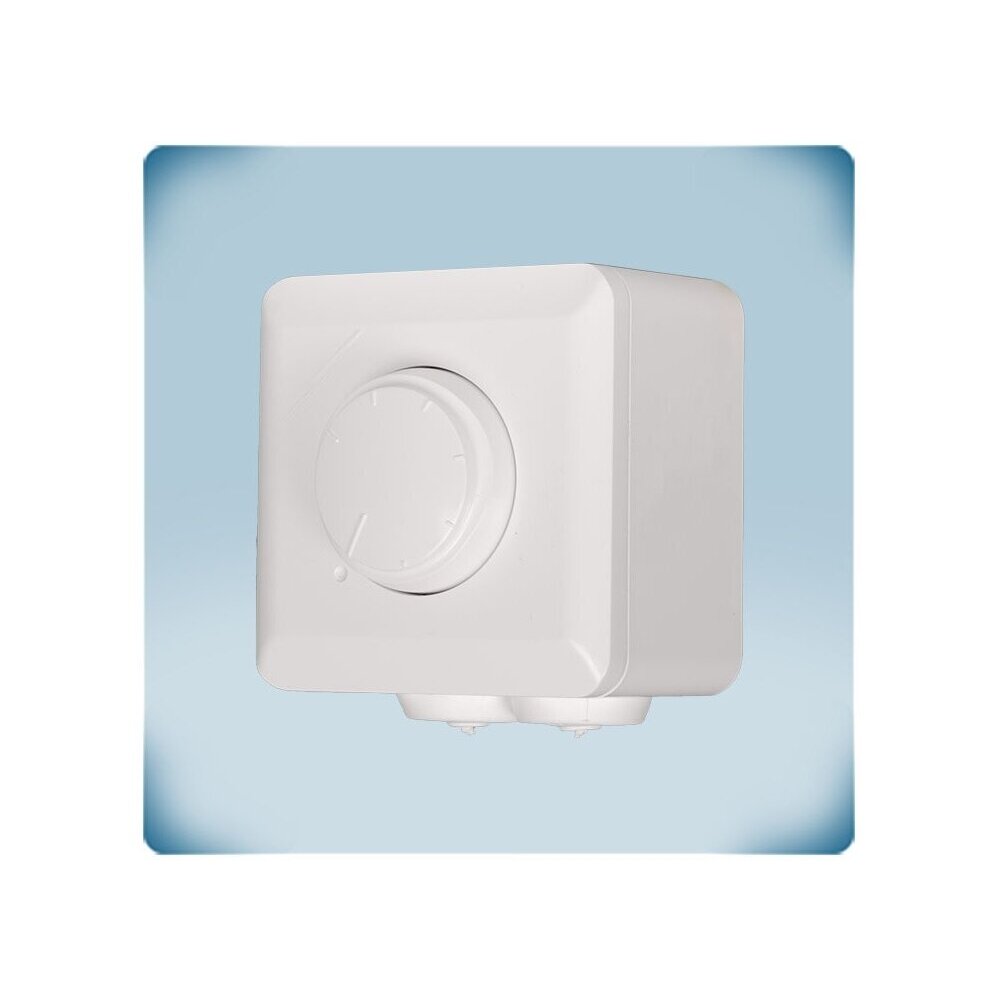

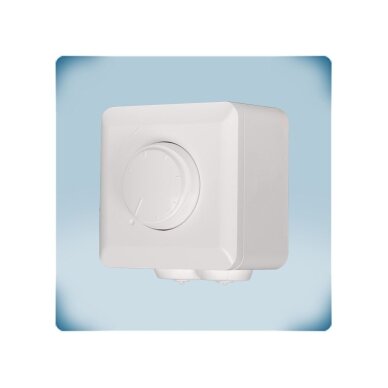

    Uus   -37.19€EC-ventilaatori potentsiomeeter ilma OFF-asendita | Sentera Controls | SDP-M010-BT 1

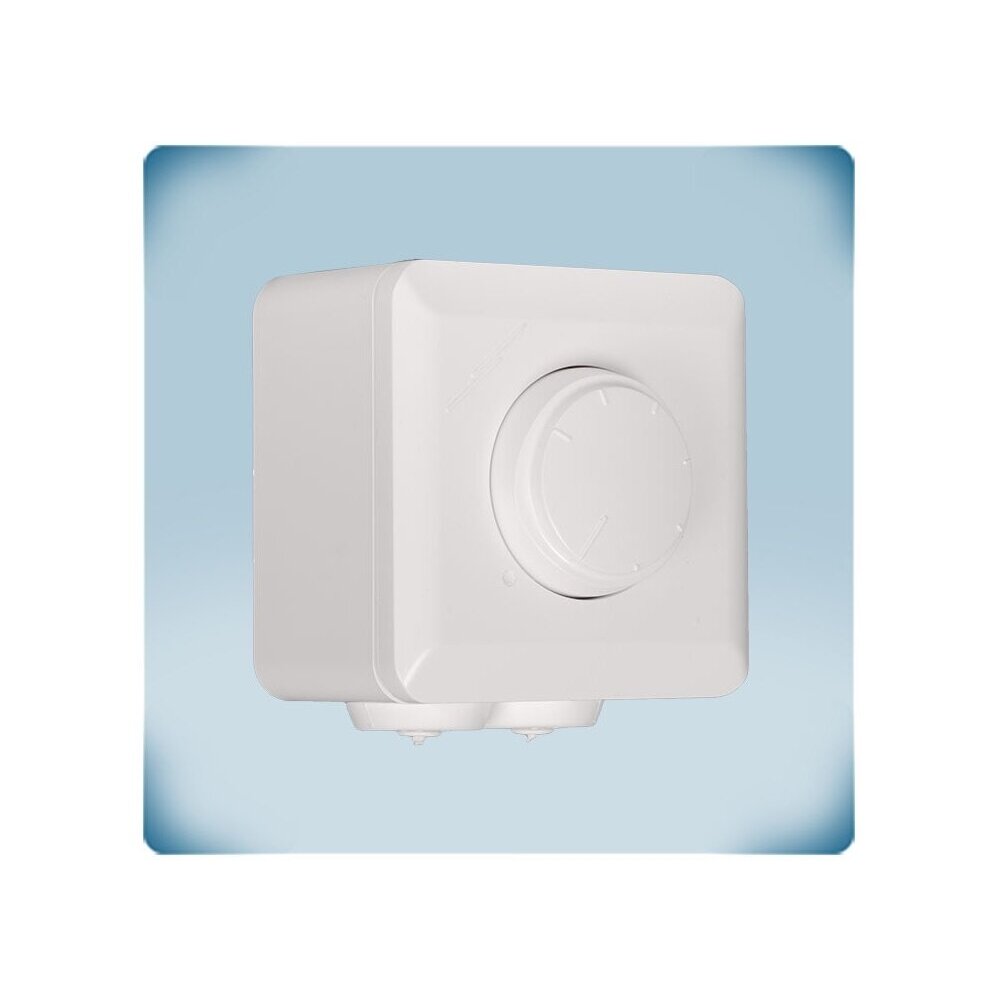

    Uus   -37.19€EC-ventilaatori potentsiomeeter ilma OFF-asendita | Sentera Controls | SDP-M010-BT 2

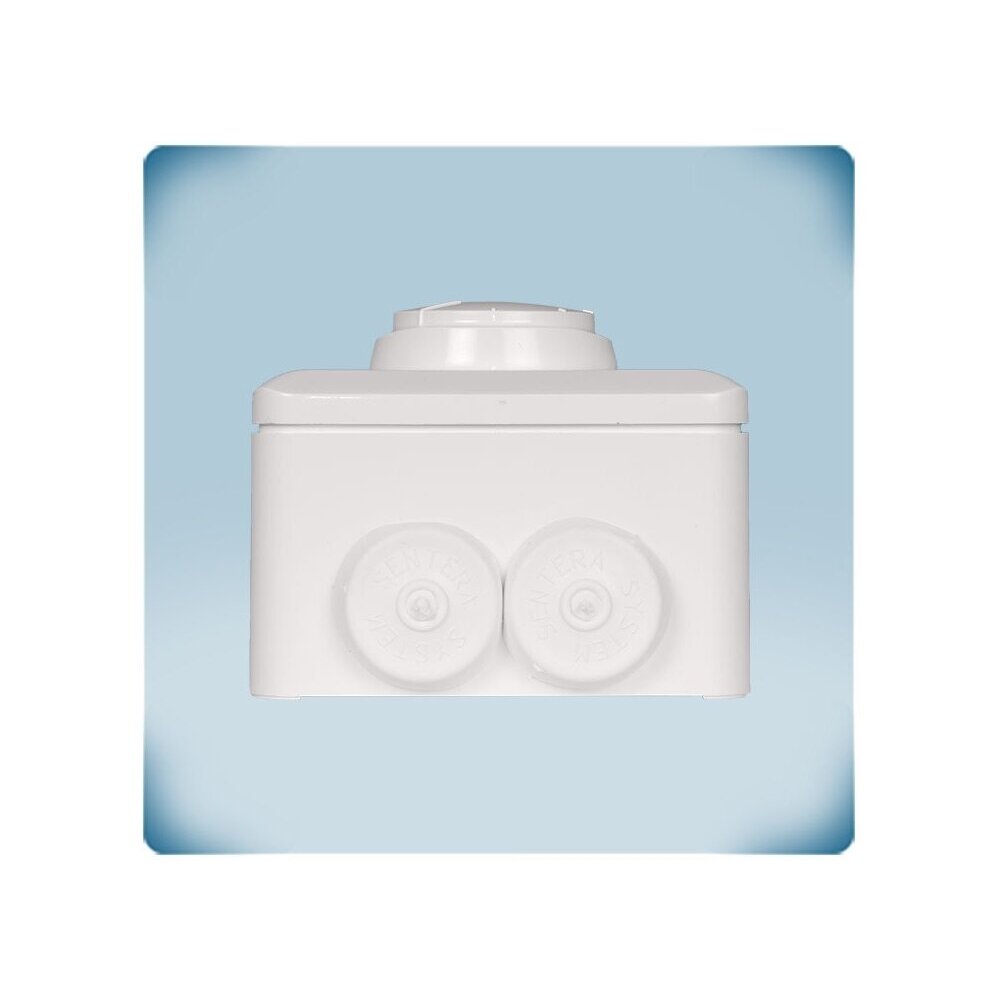

    Uus   -37.19€EC-ventilaatori potentsiomeeter ilma OFF-asendita | Sentera Controls | SDP-M010-BT 3

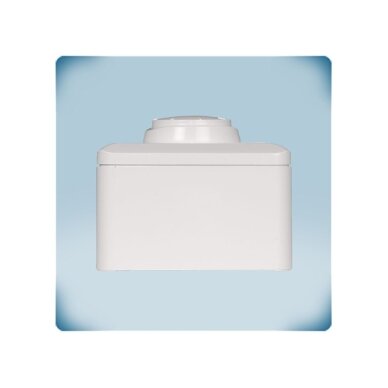

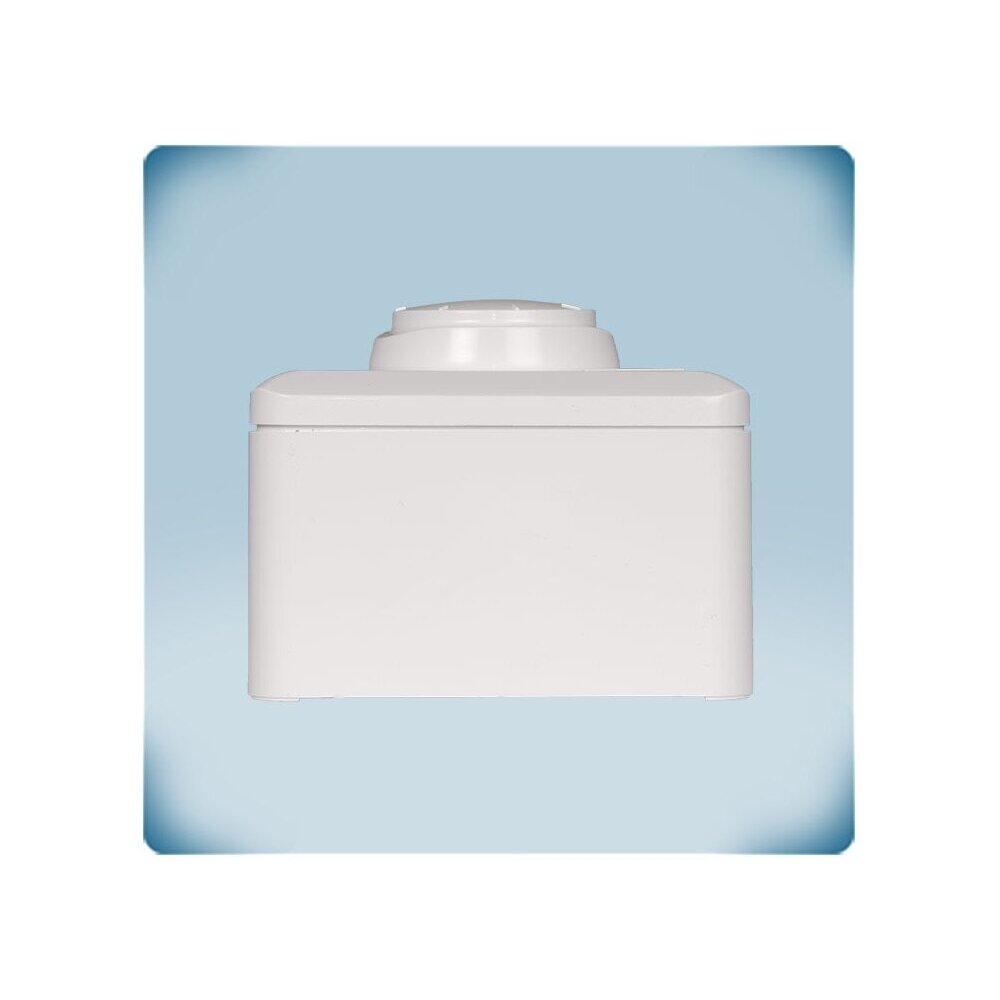

    Uus   -37.19€EC-ventilaatori potentsiomeeter ilma OFF-asendita | Sentera Controls | SDP-M010-BT 4
    Uus   -37.19€EC-ventilaatori potentsiomeeter ilma OFF-asendita | Sentera Controls | SDP-M010-BT 5

    EC-ventilaatori potentsiomeeter ilma OFF-asendita | Sentera Controls | SDP-M010-BT

    Tootekood: SDP-M010-BT
    Küsi
    Hind 66.43 € KM-ga
    ( 54.90 € KM-ta )
    103.62 € Säästa 37.19 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    EC-ventilaatori potentsiomeeter ilma OFF-asendita | Sentera Controls | SDP-M010-BT

    SDP-M010-BT – Sentera Controls OFF-asendita, Modbus RTU-sidega potentsiomeeter EC-ventilaatoritele ja muudele juhtsisendiga seadmetele. Toide 24 VDC (sobib PoM), väljund Ao – 0-10 VDC, 0-20 mA või PWM 1 kHz; Vmin, Vmax, juhtimissuund ja väljundi tüüp seadistatakse Modbus RTU kaudu.

    Põhimõte:
    See on käsipotentsiomeeter, mis on ühtlasi Modbus RTU võrgu seade: kasutaja muudab kiirust nupuga ja integraator seadistab piirid ning väljundi tüübi arvutist või BMS-ist korpust avamata.
    Toide
    24 VDC (PoM)
    Väljund Ao
    0-10 VDC / 0-20 mA / PWM 1 kHz
    Side
    Modbus RTU (RS485)
    OFF / kontakt
    OFF – puudub

    Tööpõhimõte

    Potentsiomeeter paigaldatakse ruumi, juhitav EC-ventilaator võib asuda tehnoruumis. Ühendatakse 24 VDC toide (Us, GND), Modbus RTU liin (A, /B) ja väljundsignaal (Ao, GND) EC-mootori juhtsisendisse.

    See ei ole jõuregulaator: potentsiomeetrist läbib ainult signaalivool. EC-ventilaatori elektroonika muudab pöörded ise vastavalt saadud 0-10 VDC, 0-20 mA või PWM-käsule.

    Nupu pööramisel muutub väljund sujuvalt vahemikus Vmin kuni Vmax. Vmin seadistatakse vahemikus 0–7 VDC / 0–14 mA / 0–70 % PWM, Vmax – 7,5–10 VDC / 15–20 mA / 75–100 % PWM. Neid piire, juhtimissuunda (min.→maks. või maks.→min.) ja väljundi tüüpi muudetakse Modbus RTU kaudu.

    Inseneri märkus: 24 VDC toidet saab anda koos Modbusi liiniga (PoM), seega piisab potentsiomeetrini ühest neljasoonelisest kaablist. Erinevalt SDP-E0US-st on siin pingeväljund alati 0-10 VDC, sõltumata toitest.

    Kasu SDP-M010-BT?
    Käsijuhtimine ja Modbus RTU integratsioon ühes korpuses: BMS näeb ja saab seadeid muuta ning kasutajal on ruumis tavaline nupp.

    Tehnilised andmed

    Toote tüüp Modbus RTU-ga potentsiomeeter EC-ventilaatorile
    Tootja / kood Sentera Controls / SDP-M010-BT
    Seeria SDP-M010 (AT – OFF-iga, BT – ilma OFF-ita, DC – kuivkontaktiga)
    Toitepinge (Us) 24 VDC (sobib PoM)
    Voolutarve ≤ 20 mA koormusega
    Väljund Ao – pinge 0-10 VDC, RL ≥ 50 kΩ
    Väljund Ao – vool 0-20 mA, RL ≤ 500 Ω
    Väljund Ao – PWM 1 kHz, RL ≥ 50 kΩ, 3,3 VDC või 12 VDC tase
    Väljundi vahemik Vmin–Vmax
    Vmin 0–7 VDC / 0–14 mA / 0–70 % PWM
    Vmax 7,5–10 VDC / 15–20 mA / 75–100 % PWM
    Seaded Modbus RTU kaudu Vmin, Vmax, juhtimissuund, väljundi tüüp
    OFF-asend Puudub

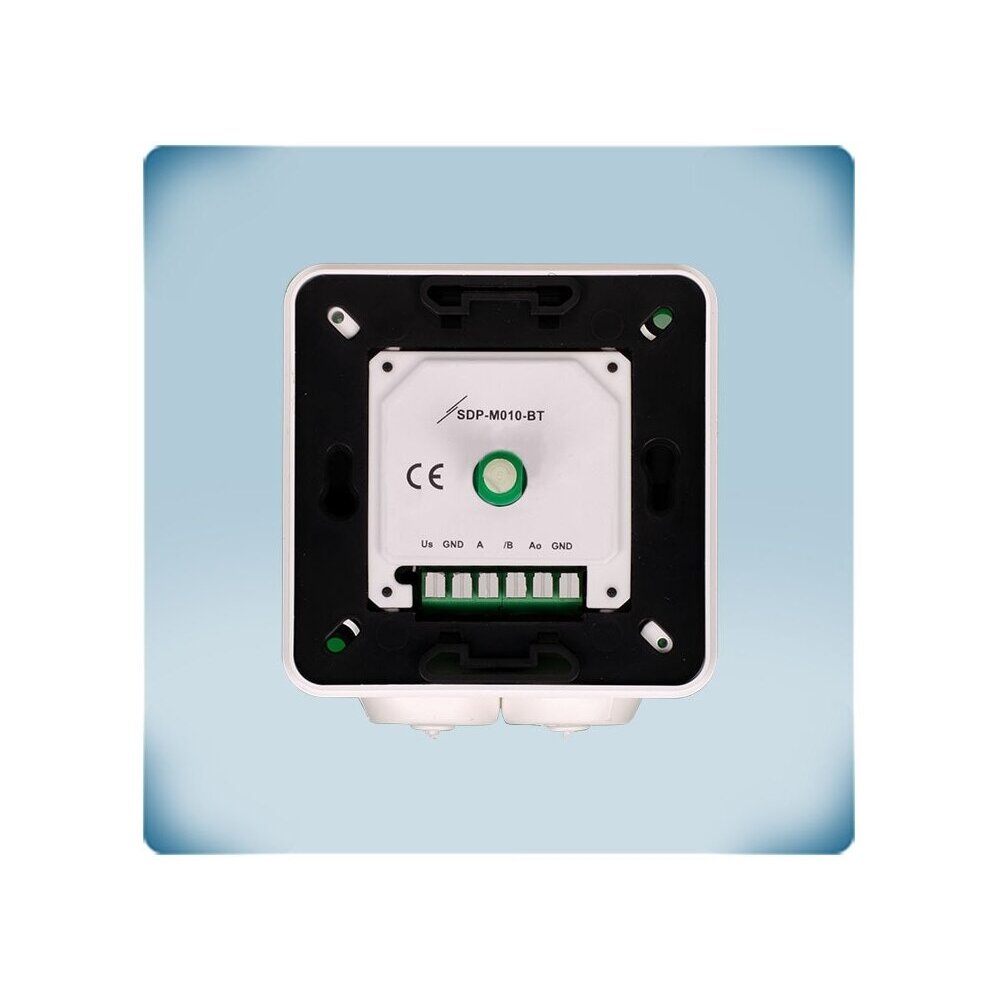

    Klemmid Us, GND, A, /B, Ao, GND
    Paigaldus Süvistatav (IP44) või pinnapealne (IP54), 4× ø3,5 mm kinnitusavad
    Kaitseklass IP44 / IP54 (EN 60529)
    Töökeskkond 0–50 °C, < 95 % rH kondenseerumiseta
    Kaal 0,14 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, RoHS 2011/65/EL, WEEE 2012/19/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Modbus RTU – Vmin, Vmax, suund ja väljundi tüüp seadistatakse kaugelt, potentsiomeeter on BMS-is nähtav.
    • Kolm väljunditüüpi – 0-10 VDC, 0-20 mA või PWM 1 kHz.
    • Fikseeritud 0-10 VDC vahemik – väljund ei sõltu toitepingest – seda pole vaja piirata.
    • PoM-ühilduvus – 24 VDC toide võib tulla koos Modbusi liiniga.
    • Universaalne korpus – süvistatav IP44 või pinnapealne IP54 paigaldus.

    Kus kasutatakse?

    • BMS-iga hooned, kus ventilatsiooni käsijuhtimine peab olema süsteemis nähtav
    • Kontorid, nõupidamisruumid, hotellitoad
    • Soojustagastusseadmed ja EC-kanaliventilaatorid
    • Siibriajamid 0-10 V / 0-20 mA juhtimisega
    • Sentera süsteemid PoM-toitega

    Kasutamine vastavalt vajadusele

    Automaatika / BMS integraatorile.
    Seaded ja olek on kättesaadavad Modbus RTU kaudu – ilma lisamuunduriteta.
    Ventilatsiooni paigaldajale.
    Üks mudel kolme väljunditüübiga, piire muudetakse korpust lahti võtmata.
    Kasutajale.
    Tavaline nupp ruumis, kiirust muudetakse sujuvalt.

    Rakendusjuhend: kuidas kasutatakse praktikas

    SDP-M010-BT kohandub erinevatele objektidele – muutub ainult see, mis ühendatakse selle väljunditesse:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    BMS-iga kontor Modbus RTU → A, /B; Ao (0-10 VDC) → EC-ventilaator Kasutaja reguleerib kohapeal, BMS näeb seatud väärtust Igale seadmele – unikaalne Modbusi aadress
    Soojustagastusseade korteris Ao (0-10 VDC) → soojustagastusseadme EC-ventilaatorite sisend Ventilatsiooni intensiivsuse sujuv juhtimine Seadke Vmin min. hügieenilise õhuhulga järgi
    Siiber proportsionaalse ajamiga Ao (0-20 mA või 0-10 VDC) → ajam Siibri asendi käsijuhtimine Voolurežiimis koormus ≤ 500 Ω
    EC-ventilaator PWM-sisendiga Ao (PWM 1 kHz) → PWM-sisend Sujuv kiirus Muutke väljundi tüüpi Modbus RTU kaudu

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    Vaja on OFF-asendit, toide 5–24 VDC SDP-E0US-AT (OFF, trimmerid)
    Vaja on püsivat min. õhuvoolu (ilma OFF-ita), 5–24 VDC SDP-E0US-BT (ilma OFF-ita, trimmerid)
    Vaja on kuivkontakti välisseadmele, 5–24 VDC SDP-E0US-DC (kuivkontakt 1 A)
    Vaja on OFF-asendit ja Modbus RTU-d, 24 VDC SDP-M010-AT (OFF, Modbus RTU)
    Vaja on Modbus RTU-d ilma OFF-asendita, 24 VDC SDP-M010-BT (ilma OFF-ita, Modbus RTU) ← see mudel
    Vaja on Modbus RTU-d ja kuivkontakti, 24 VDC SDP-M010-DC (Modbus RTU, kuivkontakt 1 A)
    Vaja on lihtsat 0–Us signaali OFF-i ja kuivkontaktiga SDP-X10K-NA (10 kΩ, kuivkontakt 1 A)
    Reegel: valige vajaduse järgi: vaja OFF-asendit – AT, vaja pidevat min. õhuvoolu – BT, vaja juhtida välisseadet – DC. Mootori võimsus valikut ei mõjuta – kontrollitakse ainult juhtsisendi koormust (pinge / PWM ≥ 50 kΩ, vool ≤ 500 Ω). Kui Modbusi pole vaja ja toide erineb 24 VDC-st – valige SDP-E0US.
    Millal valida muu lahendus: ilma Modbusita, 5–24 VDC toite ja trimmeritega – SDP-E0US seeria; 230 VAC toitega Modbusiga – SPV-8 seeria; ekraani ja astmelise režiimiga – RDCV9-AD; AC-ventilaatoritele – EVS-1 regulaatorid.

    Plussid

    • Modbus RTU seadistamiseks ja jälgimiseks
    • Väljund 0-10 VDC ei sõltu toitest
    • Kolm väljunditüüpi
    • Sobib PoM-toitele
    • IP44 / IP54 paigaldus

    Miinused / piirangud

    • OFF-asendit pole
    • Vajalik on 24 VDC toide – otse 230 VAC-st toita ei saa
    • Piire muudetakse ainult Modbus RTU kaudu (vaja on muundurit ja programmi)
    • See on signaaliallikas – AC-mootori kiirust otse ei reguleeri

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast kõigi ühendatavate seadmete toite väljalülitamist.
    • Toide – 24 VDC; 230 VAC ühendamine klemmidele on keelatud.
    • Järgige väljundi koormuse piire: pinge / PWM ≥ 50 kΩ, vool ≤ 500 Ω.
    • Ühendage Modbusi liin keerdpaarkaabliga, järgides RS485 topoloogiat (liin, mitte täht).
    • Kasutada 0–50 °C, < 95 % rH kondenseerumiseta.

    Kiire valikujuhend

    24 VDC
    Modbus RTU
    0-10 V / 0-20 mA / PWM
    ilma OFF-asendita
    IP44 / IP54
    Sobib, kui on vaja:
    • EC-ventilaatori käsijuhtimiseks ja seade nägemiseks BMS-is;
    • Vmin / Vmax ja väljunditüübi kaugmuutmiseks;
    • pideva min. ventilatsiooni säilitamiseks;
    Kontrollige enne kasutamist:
    • kas on olemas 24 VDC (või PoM) toide;
    • EC-ventilaatori juhtsisendi tüüpi ja takistust;
    • Modbusi aadressiplaani ja RS485 liini topoloogiat.
    Oluline meeldetuletus: SDP-M010-BT on juhtsignaali allikas, mitte jõuregulaator – mootori vool sellest läbi ei käi.

    KKK

    Kas seda saab kasutada ilma Modbusita?
    Jah, tavalise potentsiomeetrina – kuid Vmin / Vmax ja väljundi tüüpi muudetakse ainult Modbus RTU kaudu.
    Mis on PoM?
    Sentera lahendus, kus 24 VDC toide antakse koos Modbus RTU liiniga.
    Milline on väljund 24 VDC toite korral?
    Pingerežiimis on väljund 0-10 VDC – täiendavalt piirata pole vaja.
    Mille poolest erinevad AT, BT ja DC?
    AT-l on OFF-asend, BT-l ei ole, DC-l on kuivkontakt välisseadme jaoks.
    Kas sobib AC-ventilaatoritele?
    Otse – ei; see saab anda 0-10 V käsu elektroonilisele regulaatorile, nt EVS-1.

    EC-ventilaatori potentsiomeeter ilma OFF-asendita | Sentera Controls | SDP-M010-BT

    Sentera SDP-M010-BT – ilma OFF-asendita, Modbus RTU-ga potentsiomeeter EC-ventilaatorile: 24 VDC (PoM), 0-10 VDC / 0-20 mA / PWM väljund, Vmin / Vmax seadistus Modbusi kaudu, IP44 / IP54.
