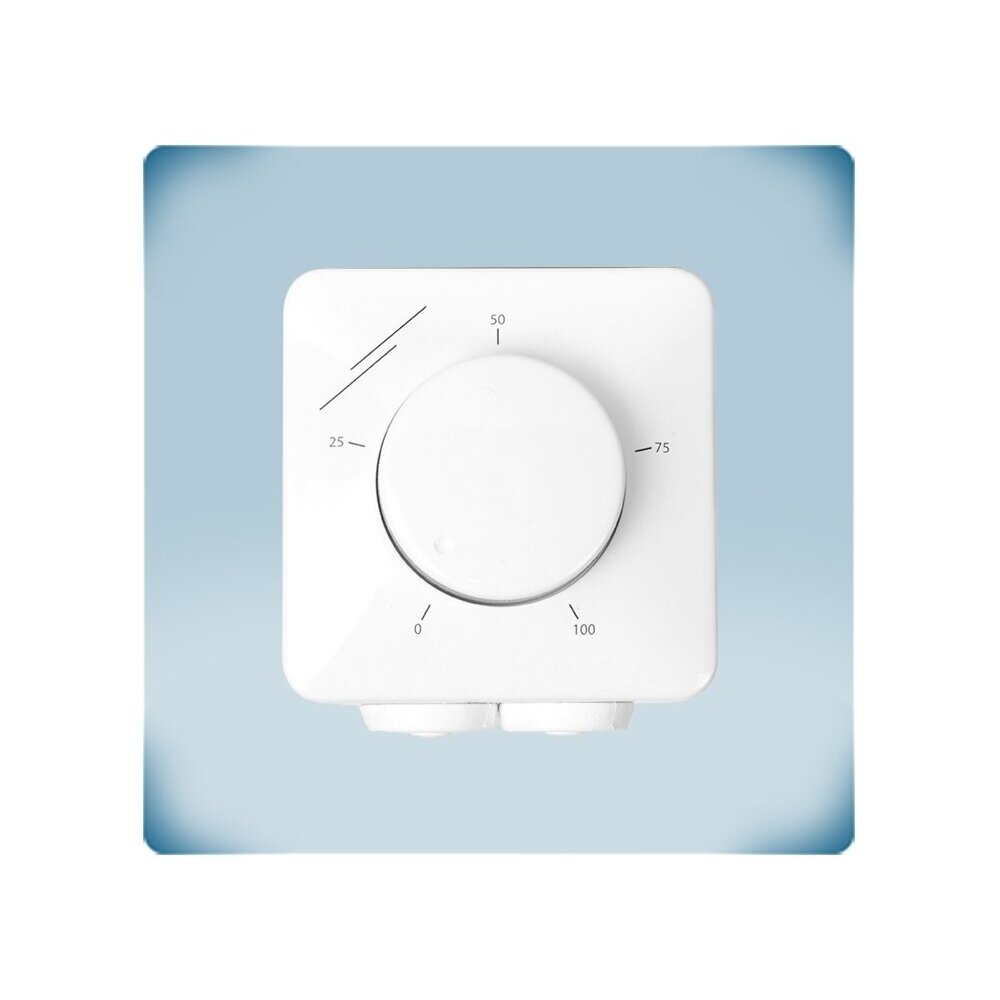

    Uus   -26.95€EC-ventilaatori potentsiomeeter kuivkontaktiga | Sentera Controls | MTVN1-010-CP 1
    Uus   -26.95€EC-ventilaatori potentsiomeeter kuivkontaktiga | Sentera Controls | MTVN1-010-CP 2
    Uus   -26.95€EC-ventilaatori potentsiomeeter kuivkontaktiga | Sentera Controls | MTVN1-010-CP 3
    Uus   -26.95€EC-ventilaatori potentsiomeeter kuivkontaktiga | Sentera Controls | MTVN1-010-CP 4

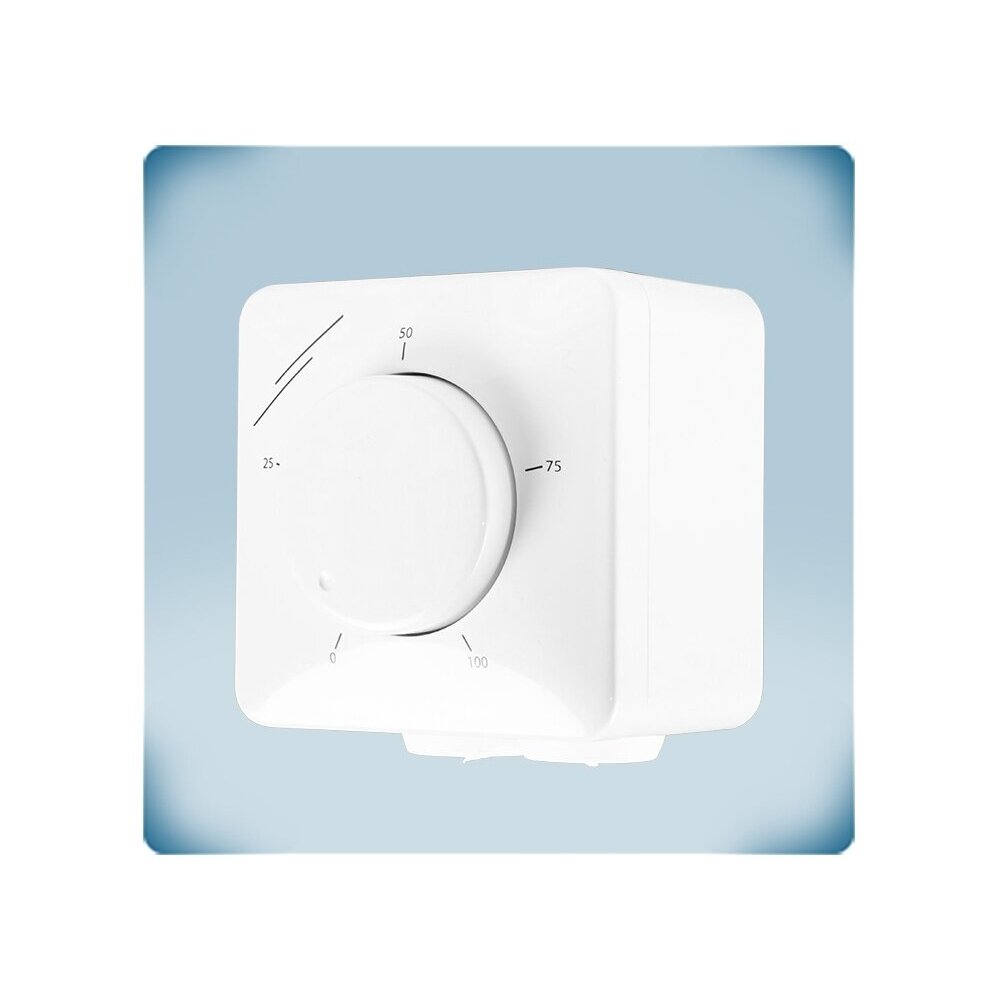

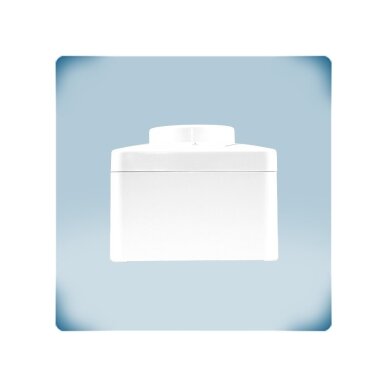

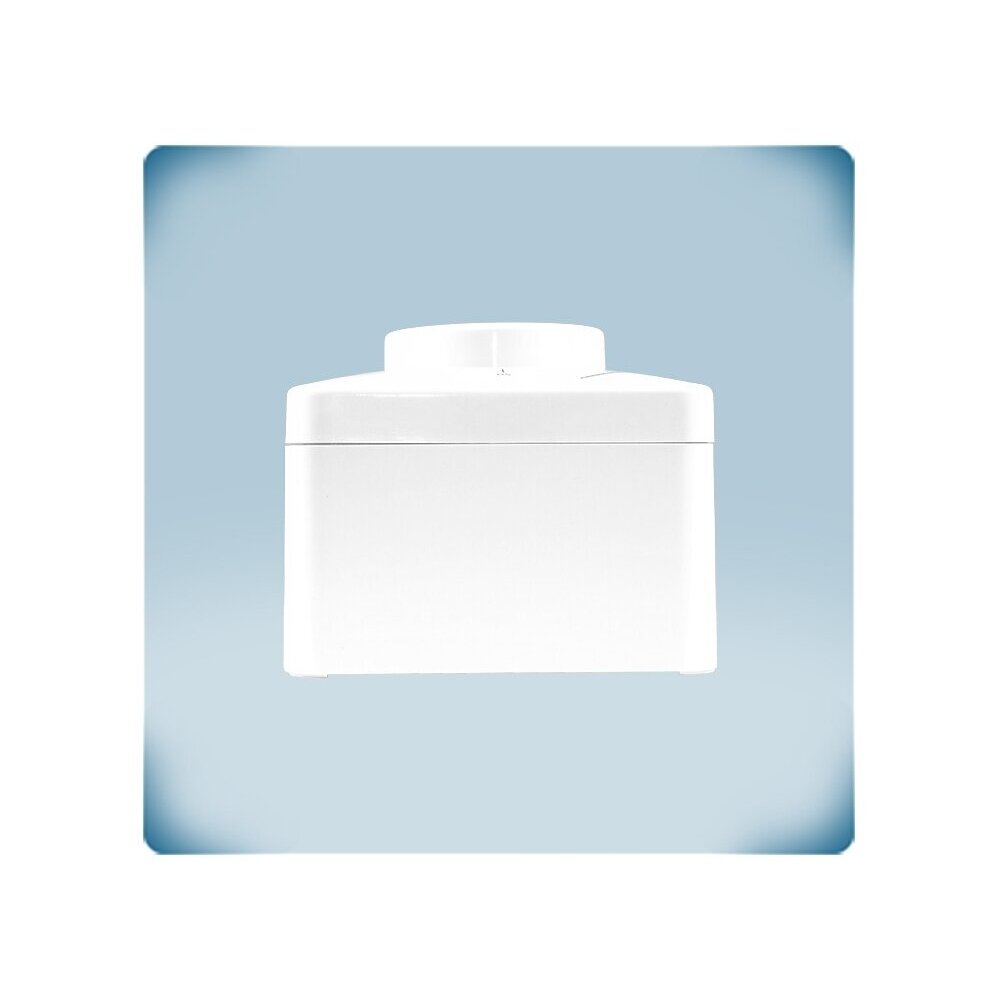

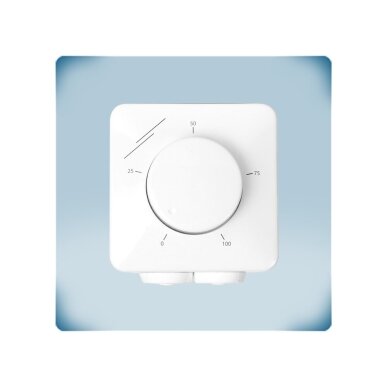

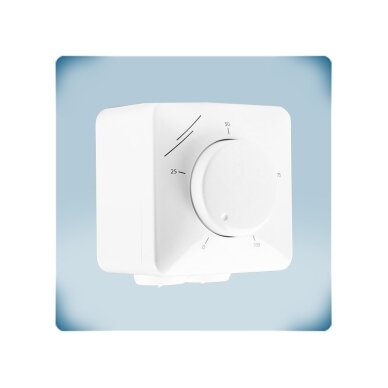

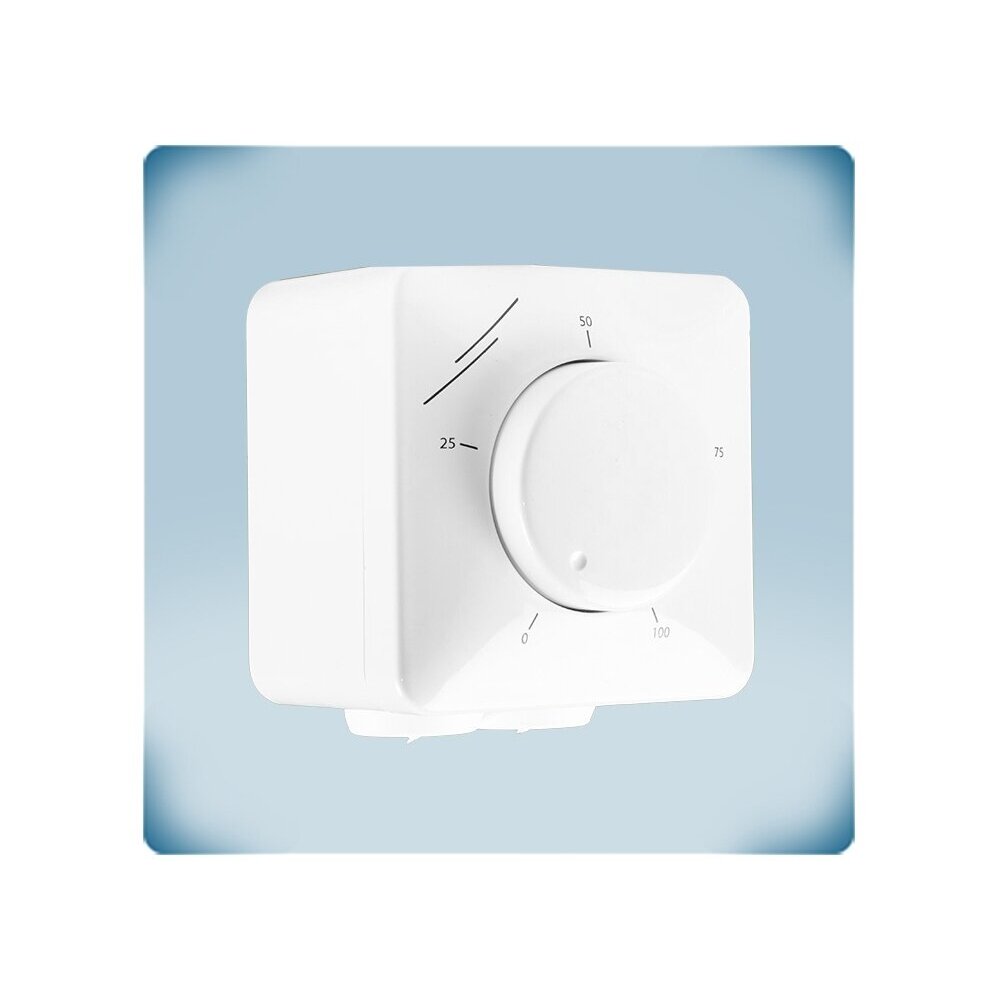

    EC-ventilaatori potentsiomeeter kuivkontaktiga | Sentera Controls | MTVN1-010-CP

    Tootekood: MTVN1-010-CP
    Küsi
    Hind 48.15 € KM-ga
    ( 39.79 € KM-ta )
    75.10 € Säästa 26.95 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    EC-ventilaatori potentsiomeeter kuivkontaktiga | Sentera Controls | MTVN1-010-CP

    MTVN1-010-CP – Sentera Controls kuivkontaktiga potentsiomeeter EC-ventilaatorile, toide 230 VAC, 50–60 Hz. Väljund valitakse sillusega: 0-10 VDC, 0-20 mA või PWM (5 kHz), Vmin ja Vmax seadistatakse trimmeritega.

    Põhimõte:
    Potentsiomeeter otse võrgust – ilma 24 V toiteplokita – valitava signaalitüübi ja piiridega. Kuivkontakt võimaldab välisseadmeid kaugelt sisse lülitada.
    Toide
    230 VAC, 50–60 Hz
    Väljund
    0-10 VDC / 0-20 mA / PWM 5 kHz
    Kuivkontakt
    On
    Kaitse
    IP44 / IP54

    Tööpõhimõte

    Potentsiomeeter ühendatakse otse 230 VAC võrku ning väljundsignaal EC-ventilaatori, ajami, AC-regulaatori või sagedusmuunduri juhtsisendisse. Eraldi toitemoodulit pole vaja.

    See ei ole jõuregulaator: sellest läbib ainult potentsiomeetri enda toite- ja signaalivool, ventilaatorimootori vool sellest ei läbi.

    Väljundi tüüp valitakse sillusega. Vmin seadistatakse trimmeriga 1–7 VDC / 2–14 mA / 10–70 %, Vmax – 3–10 VDC / 6–20 mA / 30–100 %.

    Kuivkontakt ühendatakse välisseadme käivitusahelasse – nt sagedusmuunduri või siibri omasse. Inseneri märkus: kuna klemmidel on 230 VAC, paigaldage signaali- ja toitejuhtmed eraldi ning ühendage need ainult toite väljalülitatud olekus.

    Kasu MTVN1-010-CP?
    Toide otse 230 VAC võrgust säästab 24 V toiteploki ja lisajuhtmed – potentsiomeeter paigaldatakse nagu tavaline lüliti.

    Tehnilised andmed

    Toote tüüp 230 VAC toitega potentsiomeeter EC-ventilaatorile
    Tootja / kood Sentera Controls / MTVN1-010-CP
    Seeria MTVN1 (NA – 0-10 VDC ilma OFF-ita, PM – OFF-iga, CP – kuivkontaktiga)
    Toitepinge 230 VAC, 50–60 Hz
    Väljundsignaal 0-10 VDC / 0-20 mA / PWM (5 kHz)
    Väljundi tüübi valik Sillus
    Vmin (trimmer) 1–7 VDC / 2–14 mA / 10–70 %
    Vmax (trimmer) 3–10 VDC / 6–20 mA / 30–100 %
    Kuivkontakt On (koormuse piirang ei ole tootelehel märgitud)

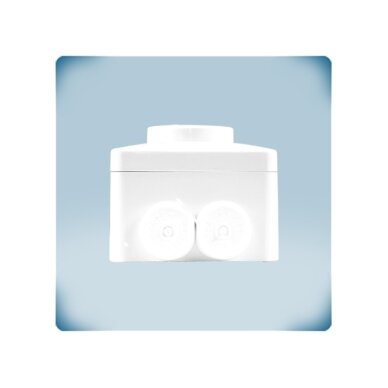

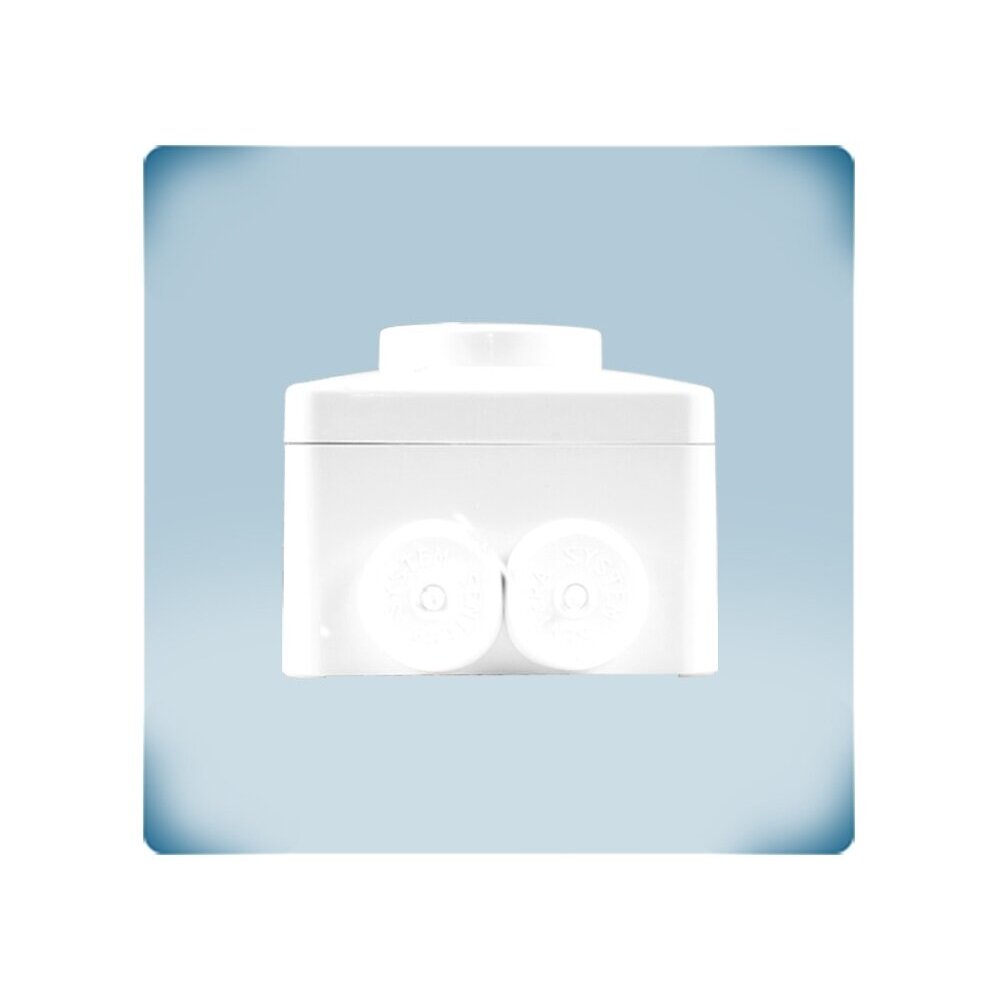

    Korpus Valge plast, 2 kummist kaablitihendit
    Paigaldus Süvistatav (standardne Euroopa karp) või pinnapealne
    Kaitseklass IP44 süvistatav / IP54 pinnapealne

    Põhifunktsioonid

    • Toide 230 VAC – ilma eraldi toiteplokita – otse võrgust.
    • Kolm signaalitüüpi – 0-10 VDC, 0-20 mA või PWM – sillusega.
    • Vmin / Vmax trimmerid – kiiruse piirid kohandatakse objektile.
    • Kuivkontakt – välisseadmete kaugsisselülitus.
    • UV-kindel korpus – valge plast, kaitse tolmu, pritsmete ja löökide eest, IP44 / IP54.

    Kus kasutatakse?

    • Kontorid, kauplused, tööruumid ilma 24 V automaatikata
    • EC-kanali- ja katuseventilaatorid
    • AC-ventilaatorid Sentera EVS / MVS regulaatoritega
    • FI-E sagedusmuundurid
    • Siibriajamid

    Kasutamine vastavalt vajadusele

    Elektrikule.
    Toide olemasolevast 230 VAC liinist – toiteplokki pole vaja.
    Ventilatsiooni paigaldajale.
    Sobib EC-ventilaatoritele, AC-regulaatoritele ja sagedusmuunduritele.
    Kasutajale.
    Lihtne nupp ruumis.

    Rakendusjuhend: kuidas kasutatakse praktikas

    MTVN1-010-CP kohandub erinevatele objektidele – muutub ainult see, mis ühendatakse selle väljundisse:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Kontor EC-kanaliventilaatoriga 230 VAC → L, N; signaal → EC-ventilaatori juhtsisend Ventilatsiooni käsijuhtimine ilma 24 V plokita Paigaldage signaali- ja toitejuhtmed eraldi
    AC-ventilaator Sentera EVS / MVS regulaatoriga 0-10 VDC → regulaatori analoogsisend Potentsiomeeter ruumis, regulaator jaotuskilbis Signaali GND – regulaatori GND-ga
    FI-E sagedusmuundur 0-10 VDC → sagedusmuunduri analoogsisend Kolmefaasilise ventilaatori kiiruse käsitsi seadmine Kontrollige sagedusmuunduri sisendi konfiguratsiooni
    Siiber 0-20 mA ajamiga Sillus – voolurežiim; signaal → ajam Siibri asendi käsitsi seadmine Kohandage Vmin / Vmax ajami käiguga
    Ventilaator siibri või soojendiga Kuivkontakt → välisseadme ahel Lisaseade lülitub sisse samaaegselt Kontakti koormust kontrollige tehnilisest andmelehest

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    Vaja on püsivat min. õhuvoolu (ilma OFF-ita), ainult 0-10 VDC MTVN1-010-NA (ilma OFF-ita, 0-10 VDC)
    Vaja on OFF-i ja valitavat 0-10 V / 0-20 mA / PWM MTVN1-010-PM (OFF, Vmin / Vmax)
    Vaja on kuivkontakti ja valitavat signaali MTVN1-010-CP (kuivkontakt, Vmin / Vmax) ← see mudel
    Reegel: MTVN1 seeria sobib, kui ruumis on 230 VAC, kuid puudub 24 V toide. Valige vastavalt vajadusele: ainult lihtne 0-10 VDC ilma OFF-ita – NA; vaja on OFF-i ja signaalitüübi valikut – PM; vaja on kuivkontakti – CP. Mootori võimsus valikut ei mõjuta.
    Millal valida muu lahendus: Modbus RTU ja 230 VAC toitega – SPV-8 seeria (PM / CP / MF); ekraani ja astmelise režiimiga – RDCV9-AD; madala DC-pinge toitega – SDP-E0US või MTP seeria; AC-ventilaatoritele – EVS või MVS regulaatorid, mida juhitakse selle potentsiomeetriga.

    Plussid

    • Kolm signaalitüüpi
    • Vmin / Vmax trimmerid
    • Kuivkontakt
    • Toide otse 230 VAC-st
    • Süvistatav või pinnapealne paigaldus
    • UV-kindel korpus, IP44 / IP54

    Miinused / piirangud

    • Klemmidel – 230 VAC: paigaldada võib ainult kvalifitseeritud elektrik
    • Modbus RTU puudub
    • Kuivkontakti koormuse piirang ei ole tootelehel märgitud

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast kõigi ühendatavate seadmete toite väljalülitamist.
    • Klemmidel on 230 VAC – ühendada ainult toite väljalülitamise järel, järgides elektriohutusnõudeid.
    • Paigaldage signaalijuhtmed jõukaablitest eraldi.
    • IP54 on tagatud ainult pinnapealse korpuse õigel paigaldamisel koos tihenditega.
    • Puhastada ainult niiske lapiga.

    Kiire valikujuhend

    230 VAC
    0-10 V / 0-20 mA / PWM
    kuivkontakt
    IP44 / IP54
    Sobib, kui on vaja:
    • EC-ventilaatori juhtimiseks, kui on olemas ainult 230 VAC;
    • AC-regulaatori või sagedusmuunduri juhtimiseks ruumist;
    • välisseadmete samaaegseks sisselülitamiseks kuivkontaktiga.
    Kontrollige enne kasutamist:
    • juhitava seadme sisendi tüüpi (0-10 V, 0-20 mA või PWM);
    • kas on vaja OFF-asendit või kuivkontakti;
    • kas on vaja Modbusi – siis SPV-8 seeria.
    Oluline meeldetuletus: MTVN1-010-CP on juhtsignaali allikas, mitte jõuregulaator – mootori vool sellest läbi ei käi.

    KKK

    Kas on vaja 24 V toiteplokki?
    Ei, potentsiomeeter saab toite otse 230 VAC-st.
    Kas sellel on OFF-asend?
    Tootelehel OFF-funktsiooni ei ole märgitud; olemas on kuivkontakt välisseadmetele.
    Kas seda saab kasutada koos sagedusmuunduriga?
    Jah, Sentera märgib FI-E seeria sagedusmuundureid.
    Kas on Modbus?
    Ei. Modbus RTU-ga 230 VAC potentsiomeetriks valige SPV-8 seeria.

    EC-ventilaatori potentsiomeeter kuivkontaktiga | Sentera Controls | MTVN1-010-CP

    Sentera MTVN1-010-CP – kuivkontaktiga potentsiomeeter EC-ventilaatorile, toide 230 VAC: 0-10 VDC / 0-20 mA / PWM väljund, Vmin / Vmax trimmerid, IP44 / IP54.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
