    EC-ventilaatori potentsiomeeter lisakontaktiga | Sentera Controls | MTPND010-DC

    Tootekood: MTPND010-DC
    Küsi
    Hind 35.40 € KM-ga
    ( 29.26 € KM-ta )
    55.24 € Säästa 19.84 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    EC-ventilaatori potentsiomeeter lisakontaktiga | Sentera Controls | MTPND010-DC

    MTPND010-DC – Sentera Controls potentsiomeeter EC-ventilaatoritele lisa- (kuiv)kontaktiga, toide 3–15 VDC. Nupuga muudetakse 0-10 V juhtsignaali, Vmin ja Vmax piirid seadistatakse sisemiste trimmeritega.

    Põhimõte:
    Potentsiomeetril pole OFF-asendit: nupu keeramisel lõpuni jääb alles seatud minimaalne signaal – ventilaator töötab vähemalt min. kiirusel. Lisa-kuivkontakt on mõeldud nt sagedusmuunduri aktiveerimiseks.
    Toide
    3–15 VDC
    Väljund
    0-10 V
    Lisakontakt
    Kuivkontakt (nt sagedusmuundurile)
    Kaitse
    IP44 / IP54

    Tööpõhimõte

    Potentsiomeeter paigaldatakse elu- või tööruumi, juhitav EC-ventilaator, regulaator või sagedusmuundur aga tehnoruumi või jaotuskilpi. Ühendatakse 3–15 VDC toide ja 0-10 V väljundsignaal ning kuivkontakt – sagedusmuunduri või muu seadme käivitusahelasse.

    See ei ole jõuregulaator – see moodustab ainult juhtsignaali, kiirust muudab EC-mootor või regulaator ise.

    Vmin seadistatakse vahemikus 10–70 %, Vmax – 30–100 % toitepingest sisemiste trimmeritega. Nendeni jõudmiseks eemaldatakse nupp, keeratakse lahti mutter ja eemaldatakse esikaas.

    Inseneri märkus: kuna OFF-asendit pole, ei jõua min. signaal kunagi 0 V-ni – seadistage Vmin teadlikult, vastavalt min. vajalikule õhuhulgale.

    Kasu MTPND010-DC?
    Kompaktne ja soodne käsijuhtimise lahendus 0-10 V sisendiga EC-ventilaatoritele, AC-regulaatoritele ja sagedusmuunduritele. Kontakt võimaldab samaaegselt käivitada sagedusmuunduri.

    Tehnilised andmed

    Toote tüüp Potentsiomeeter EC-ventilaatorile
    Tootja / kood Sentera Controls / MTPND010-DC
    Toitepinge 3–15 VDC
    Väljundsignaal 0-10 V
    Vmin (sisemine trimmer) 10–70 % toitepingest
    Vmax (sisemine trimmer) 30–100 % toitepingest
    OFF-asend Puudub
    Lisakontakt Kuivkontakt (nt sagedusmuunduri aktiveerimiseks)
    Klemmid Kruviklemmid, 2 kaablitihendit

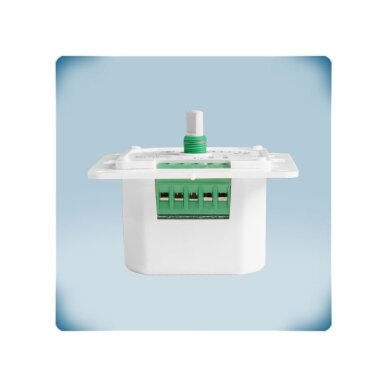

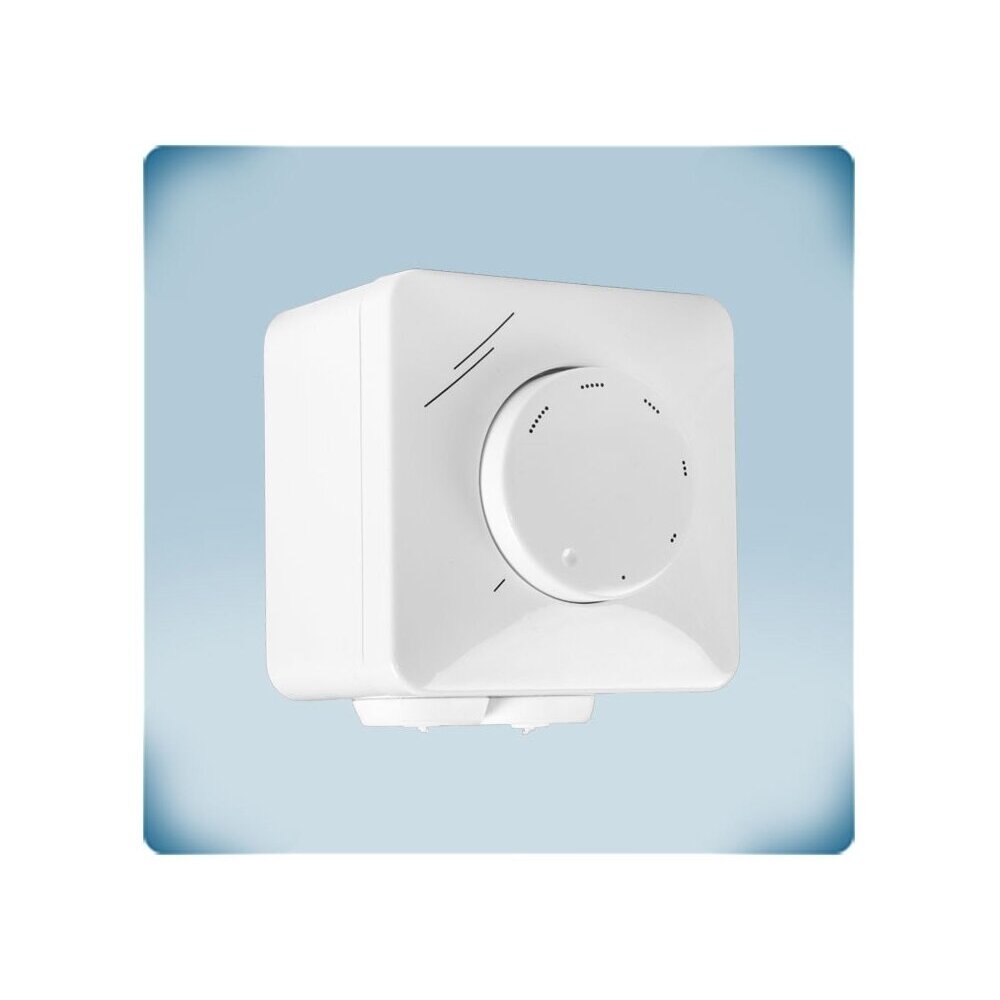

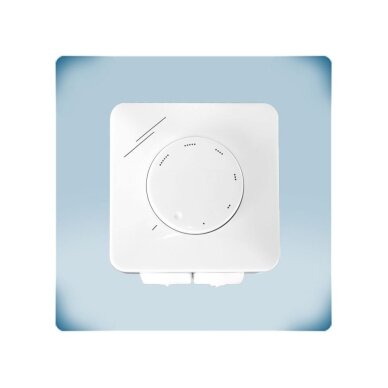

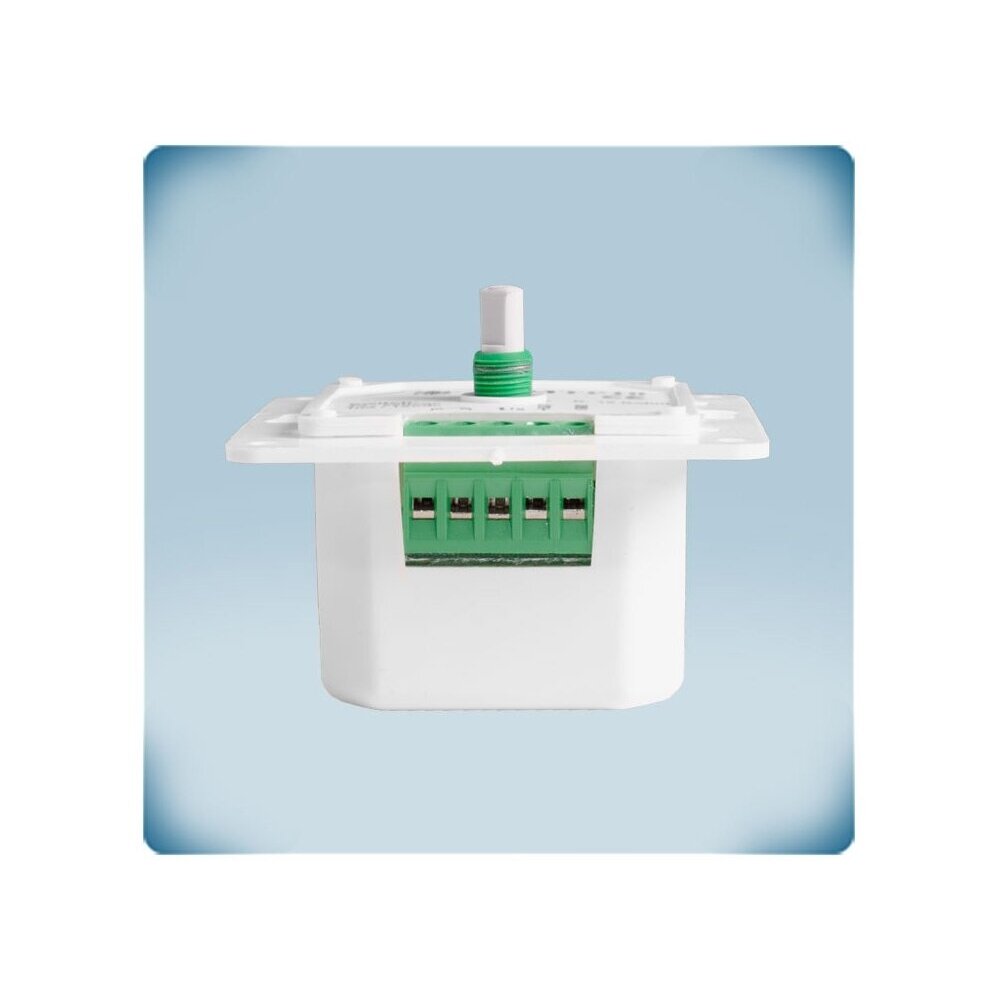

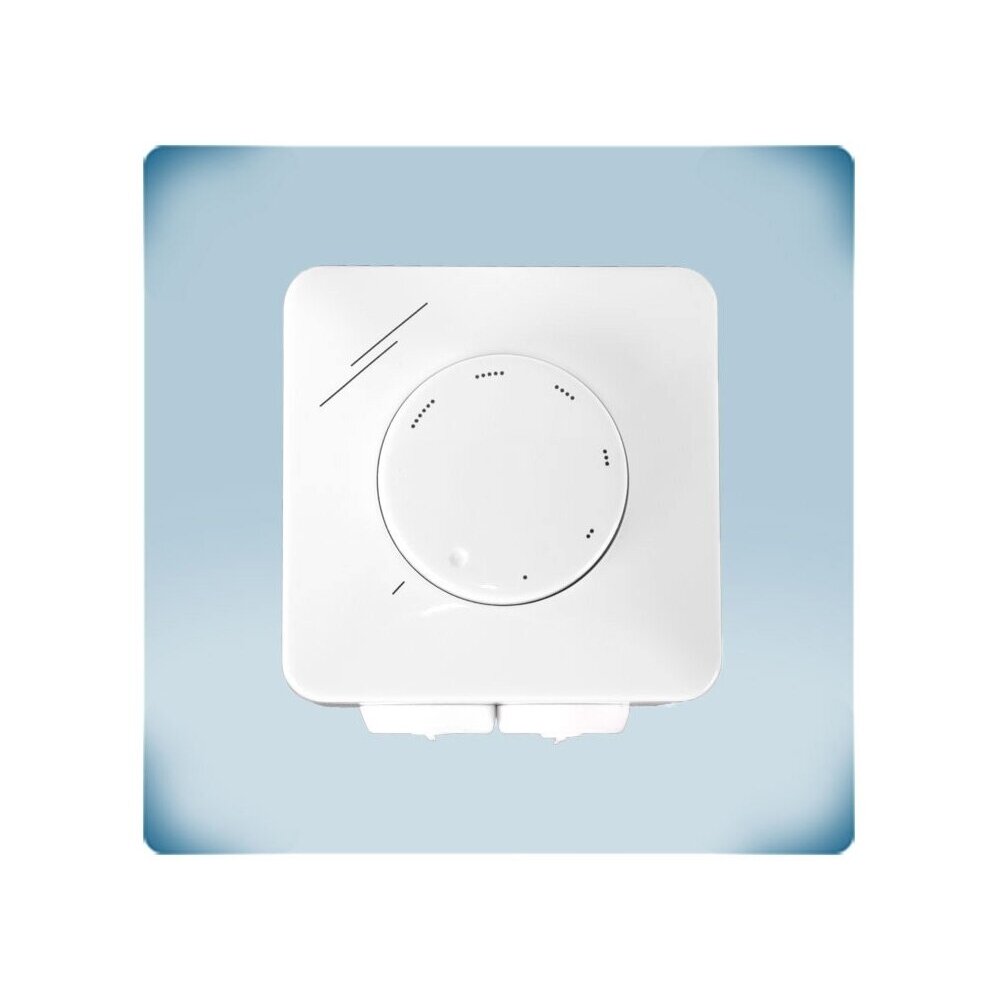

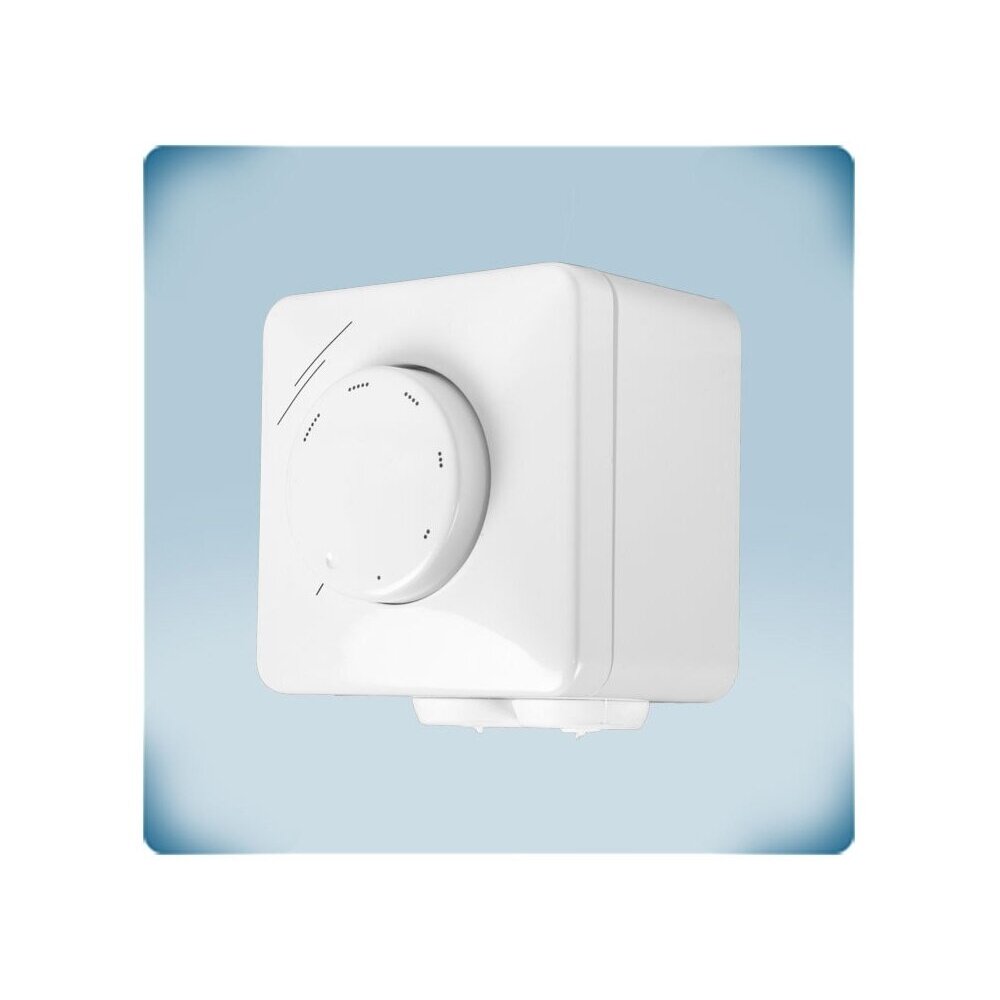

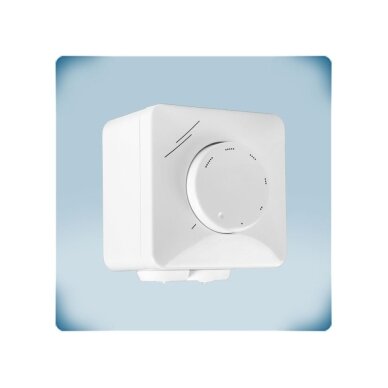

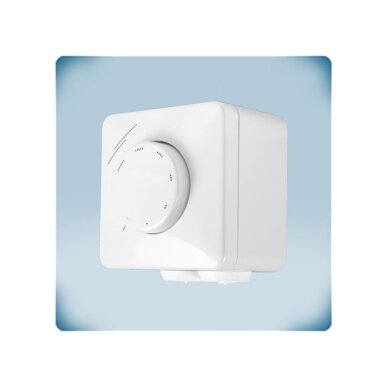

    Paigaldus Süvistatav (standardne Euroopa karp) või pinnapealne
    Kaitseklass IP44 süvistatav / IP54 pinnapealne

    Põhifunktsioonid

    • Sujuv 0-10 V signaal – kiirust muudetakse astmeteta.
    • Vmin / Vmax trimmerid – kiiruse piirid kohandatakse konkreetsele objektile.
    • Ilma OFF-asendita – ventilaator töötab alati vähemalt min. kiirusega.
    • Kuivkontakt – sagedusmuunduri või muu seadme kaugaktiveerimine.
    • Universaalne korpus – sobib kivi-, kipsplaat- ja puitseintele, IP44 / IP54.

    Kus kasutatakse?

    • Korterid ja majad EC-ventilaatoritega
    • Kontorid ja tööruumid
    • AC-ventilaatorid Sentera EVS / MVS regulaatoritega
    • Ventilaatorid FI-E sagedusmuunduritega
    • Siibriajamid

    Kasutamine vastavalt vajadusele

    Paigaldajale.
    Sobib Euroopa standardsesse süvistatavasse karpi – kiire paigaldus.
    Projekteerijale.
    Üks potentsiomeeter EC- ja AC-regulaatoritele ning sagedusmuunduritele.
    Kasutajale.
    Lihtne gradueeritud nupp, kiirus suureneb päripäeva keerates.

    Rakendusjuhend: kuidas kasutatakse praktikas

    MTPND010-DC kohandub erinevatele objektidele – muutub ainult see, mis ühendatakse selle väljundisse:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Korter või maja EC-ventilaatoriga Väljund 0-10 V → EC-ventilaatori juhtsisend Ventilatsiooni sujuv käsijuhtimine Potentsiomeeter – eluruumis, ventilaator – tehnoruumis
    AC-ventilaator Sentera EVS / MVS regulaatoriga 0-10 V → regulaatori analoogsisend Regulaator jaotuskilbis, juhtimine – ruumis Ühendage signaali GND regulaatori GND-ga
    FI-E seeria sagedusmuundur 0-10 V → analoogsisend; kuivkontakt → sagedusmuunduri käivitussisend (RUN) Sagedusmuundurit käivitatakse ja juhitakse ühe potentsiomeetriga Kontakti koormuse piiri kontrollige tehnilisest andmelehest
    Siiber proportsionaalse ajamiga 0-10 V → ajami juhtsisend Siibri asendi käsitsi seadmine Ajam peab aktsepteerima 0-10 V signaali

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    Vaja on OFF-asendit, toide 24 VAC / DC MTPNG010-AT (OFF, 0-10 VDC)
    Vaja on püsivat min. signaali (ilma OFF-ita), 3–15 VDC MTPND010-BT (ilma OFF-ita, 0-10 V)
    Vaja on lisakontakti (nt sagedusmuunduri käivitamiseks) MTPND010-DC (ilma OFF-ita, kuivkontakt) ← see mudel
    Vaja on toidet EC-ventilaatorilt, 10 kΩ, OFF-iga MTPNX10K-NA (10 kΩ, OFF, kuivkontakt)
    Reegel: valige vajaduse ja olemasoleva toite järgi: vaja OFF-asendit – MTPNG010-AT (24 VAC / DC); pidev min. signaal – MTPND010-BT; lisakontakt – MTPND010-DC; toide EC-ventilaatorist – MTPNX10K-NA. Mootori võimsus valikut ei mõjuta.
    Millal valida muu lahendus: 0-20 mA / PWM väljundi ja trimmeritega – SDP-E0US seeria; Modbus RTU-ga – SDP-M010 või SPV-8 seeria; toitega 230 VAC-st – MTVN1 seeria; AC-ventilaatoritele – elektroonilised EVS või MVS regulaatorid, mida juhitakse selle potentsiomeetriga.

    Plussid

    • Lisa-kuivkontakt
    • Sujuv 0-10 V signaal
    • Vmin / Vmax piirid
    • Pidev min. ventilatsioon
    • Süvistatav või pinnapealne paigaldus

    Miinused / piirangud

    • OFF-asendit pole
    • Vajalik on 3–15 VDC toide
    • Trimmerid on ligipääsetavad ainult kaane eemaldamisel
    • Modbusi, 0-20 mA ega PWM-väljundit pole
    • Kuivkontakti koormuse piirang ei ole tootelehel märgitud

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast kõigi ühendatavate seadmete toite väljalülitamist.
    • Toide – ainult 3–15 VDC; võrgupinge ühendamine on keelatud.
    • Enne ühendamist kontrollige juhitava seadme sisendi tüüpi (0-10 V).
    • Puhastada ainult niiske lapiga.

    Kiire valikujuhend

    3–15 VDC
    0-10 V
    ilma OFF-asendita
    IP44 / IP54
    kuivkontakt
    Sobib, kui on vaja:
    • EC-ventilaatori käsijuhtimiseks 0-10 V signaaliga;
    • pideva min. ventilatsiooni tagamiseks;
    • sagedusmuunduri samaaegseks käivitamiseks kuivkontaktiga.
    Kontrollige enne kasutamist:
    • olemasolevat 3–15 VDC toidet;
    • juhitava seadme 0-10 V sisendit;
    • kas OFF-asendit pole vaja – siis MTPNG010-AT.
    Oluline meeldetuletus: MTPND010-DC on juhtsignaali allikas, mitte jõuregulaator – mootori vool sellest läbi ei käi.

    KKK

    Kas sellel on OFF-asend?
    Ei. Nupu lõpuni keeramisel jääb alles seadistatud min. signaal.
    Kus asuvad trimmerid?
    Esikaane all: eemaldage nupp, keerake mutter lahti ja eemaldage kaas.
    Kas sobib sagedusmuundurile?
    Jah, Sentera märgib FI-E seeria sagedusmuundureid. Kuivkontaktiga saab muunduri ka aktiveerida.
    Kas toiteks saab kasutada 24 VDC?
    Ei – ette nähtud toide on 3–15 VDC; 24 VAC / DC jaoks valige MTPNG010-AT.

    EC-ventilaatori potentsiomeeter lisakontaktiga | Sentera Controls | MTPND010-DC

    Sentera MTPND010-DC – potentsiomeeter EC-ventilaatorile lisakontaktiga: 3–15 VDC toide, 0-10 V väljund, Vmin / Vmax trimmerid, ilma OFF-asendita, IP44 / IP54.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
