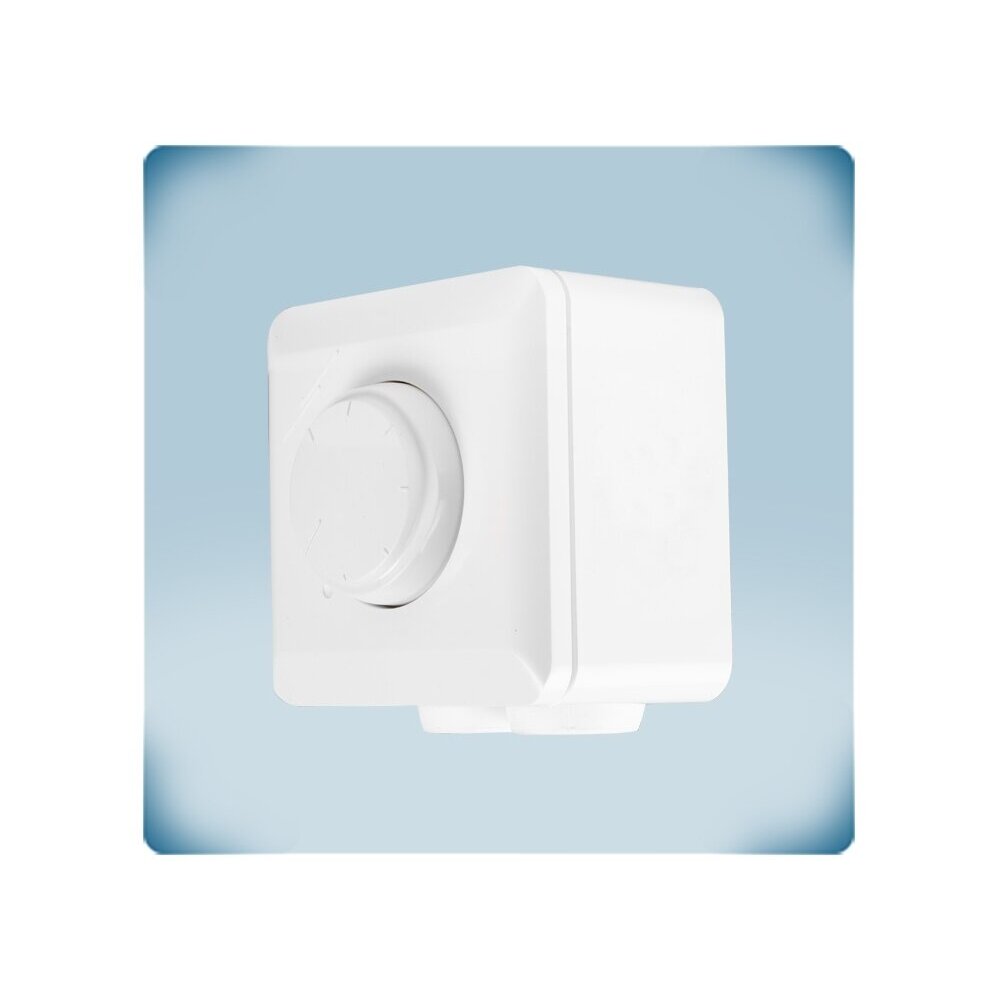

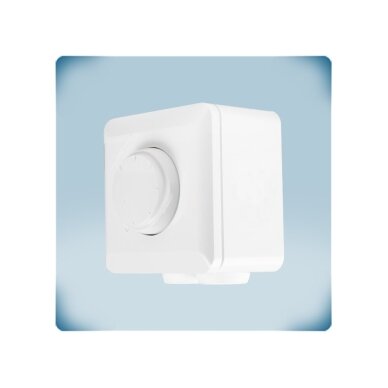

    Uus   -45.56€EC-ventilaatori potentsiomeeter lisakontaktiga | Sentera Controls | SPV-8-010-CP 1

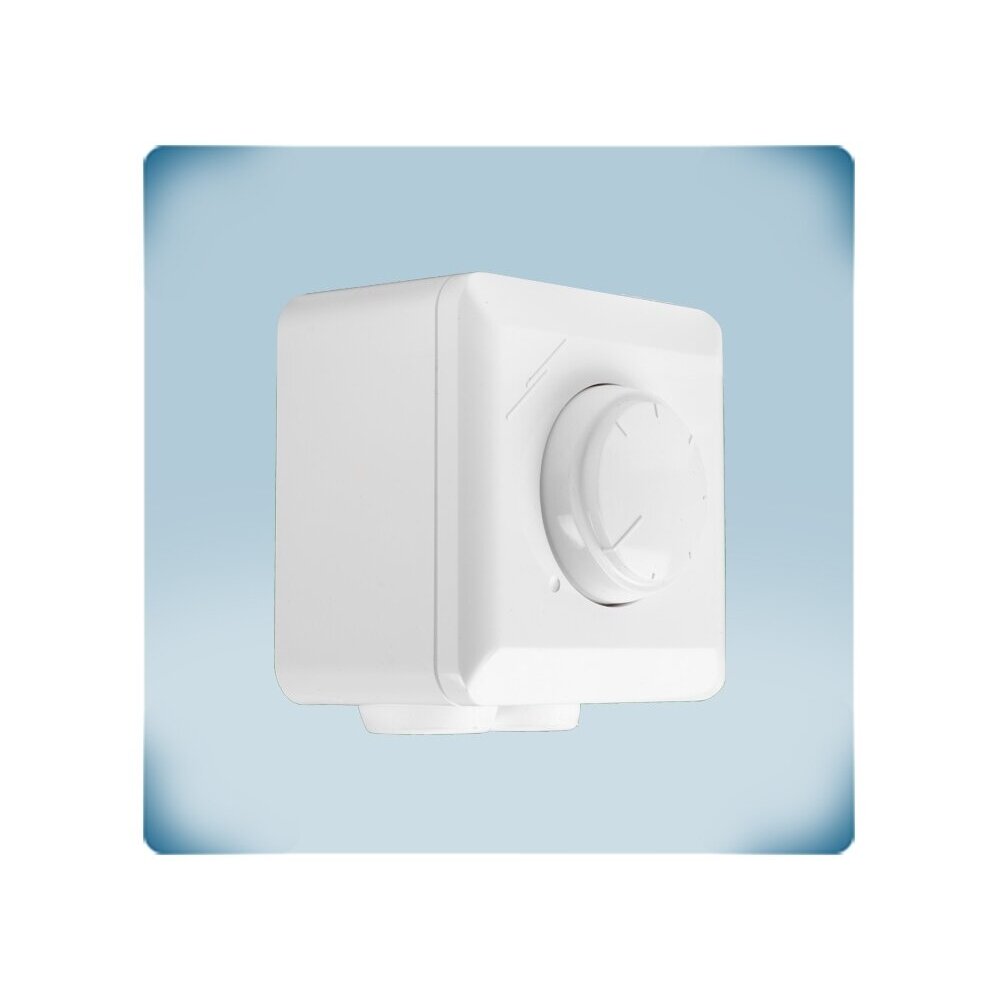

    Uus   -45.56€EC-ventilaatori potentsiomeeter lisakontaktiga | Sentera Controls | SPV-8-010-CP 2

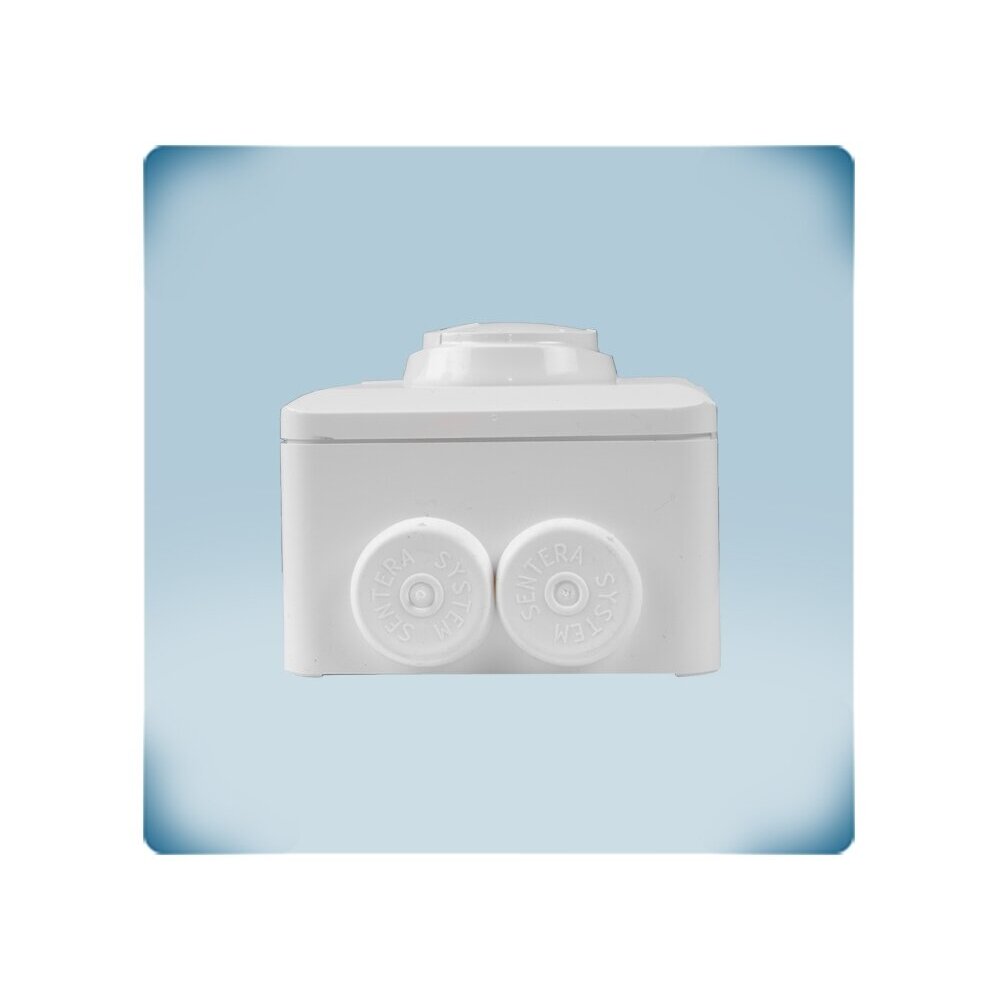

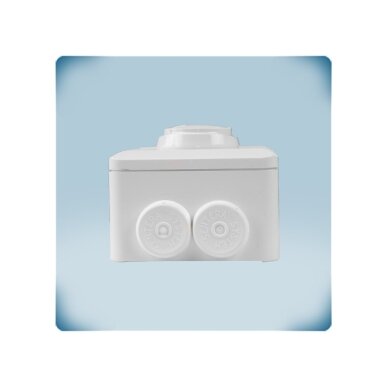

    Uus   -45.56€EC-ventilaatori potentsiomeeter lisakontaktiga | Sentera Controls | SPV-8-010-CP 3

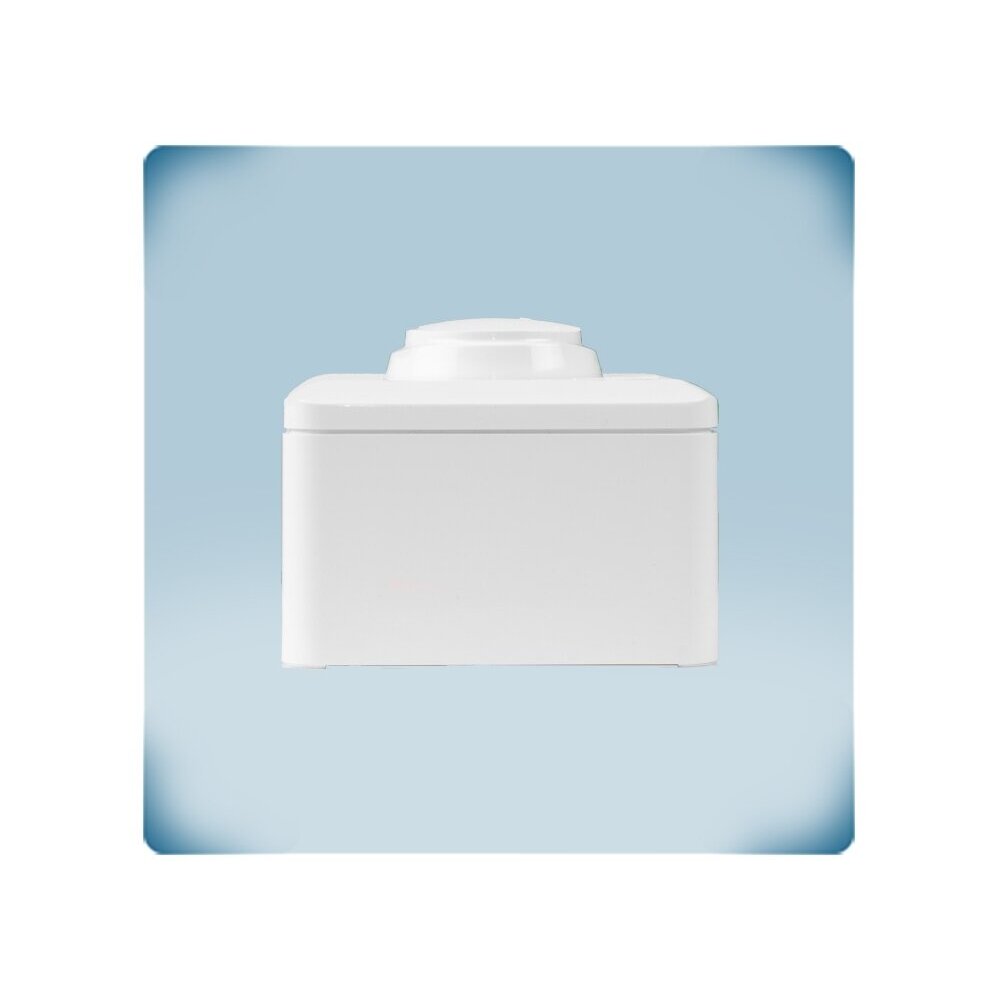

    Uus   -45.56€EC-ventilaatori potentsiomeeter lisakontaktiga | Sentera Controls | SPV-8-010-CP 4
    Uus   -45.56€EC-ventilaatori potentsiomeeter lisakontaktiga | Sentera Controls | SPV-8-010-CP 5

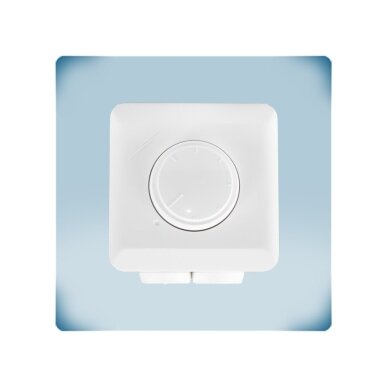

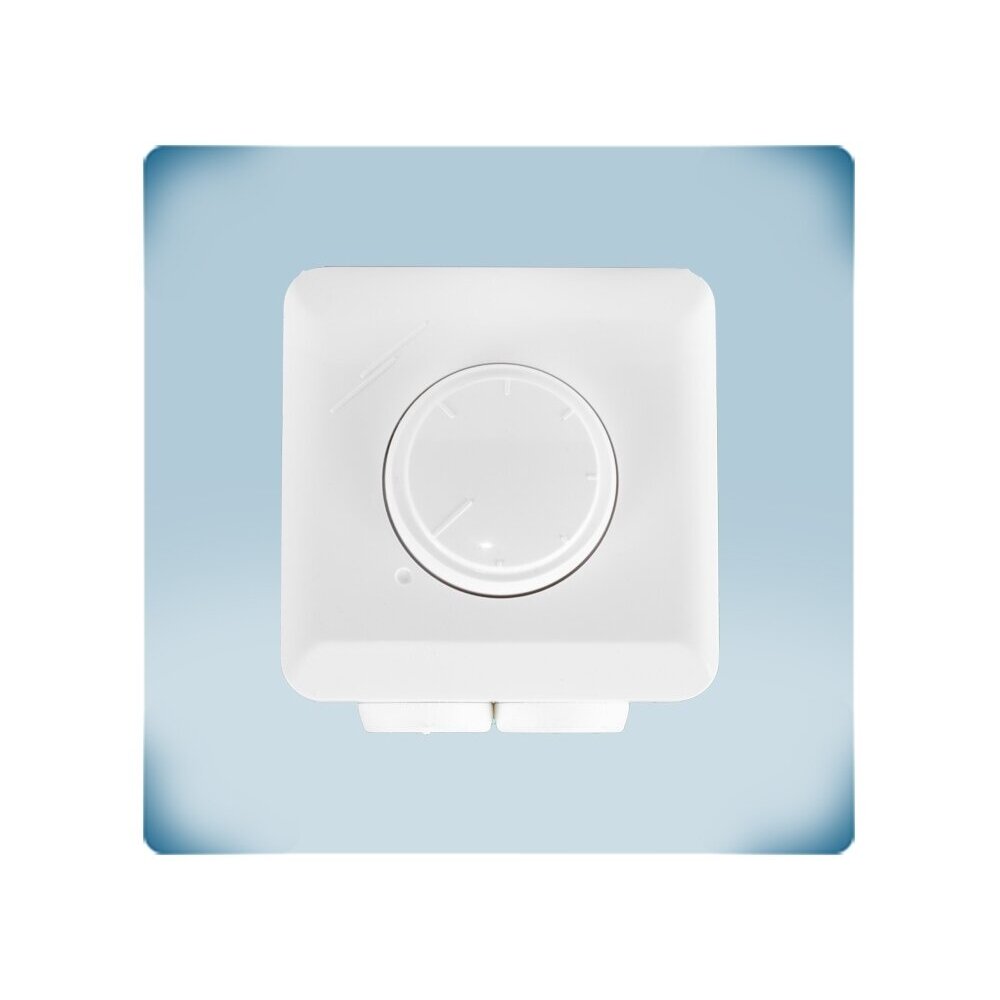

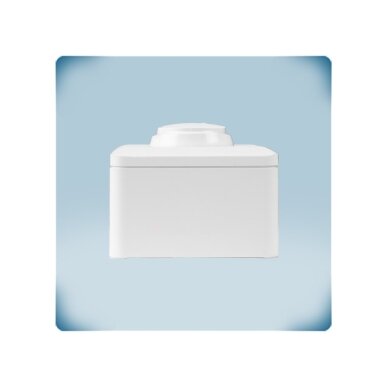

    EC-ventilaatori potentsiomeeter lisakontaktiga | Sentera Controls | SPV-8-010-CP

    Tootekood: SPV-8-010-CP
    Küsi
    Hind 81.36 € KM-ga
    ( 67.24 € KM-ta )
    126.92 € Säästa 45.56 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    EC-ventilaatori potentsiomeeter lisakontaktiga | Sentera Controls | SPV-8-010-CP

    SPV-8-010-CP – Sentera Controls 230 VAC potentsiomeeter Modbus RTU ja kuivkontaktiga EC-mootorite sujuvaks juhtimiseks 0-10 VDC, 0-20 mA või 0–100 % PWM-signaaliga. Toide 85–264 VAC; Vmin, Vmax, suund ja väljundi tüüp seadistatakse Modbus RTU kaudu.

    Põhimõte:
    Potentsiomeeter saab toite otse võrgust ja on samal ajal Modbus RTU seade – BMS näeb ja muudab selle seadeid ning kasutajal on ruumis tavaline nupp. Nupu vasakpoolses asendis lülitub kuivkontakt (kuni 4 A) välisseadmete jaoks.
    Toide
    85–264 VAC, 50–60 Hz
    Väljund AO1
    0-10 VDC / 0-20 mA / PWM 1 kHz
    Side
    Modbus RTU (RS485)
    OFF / kontakt
    Kuivkontakt 4 A

    Tööpõhimõte

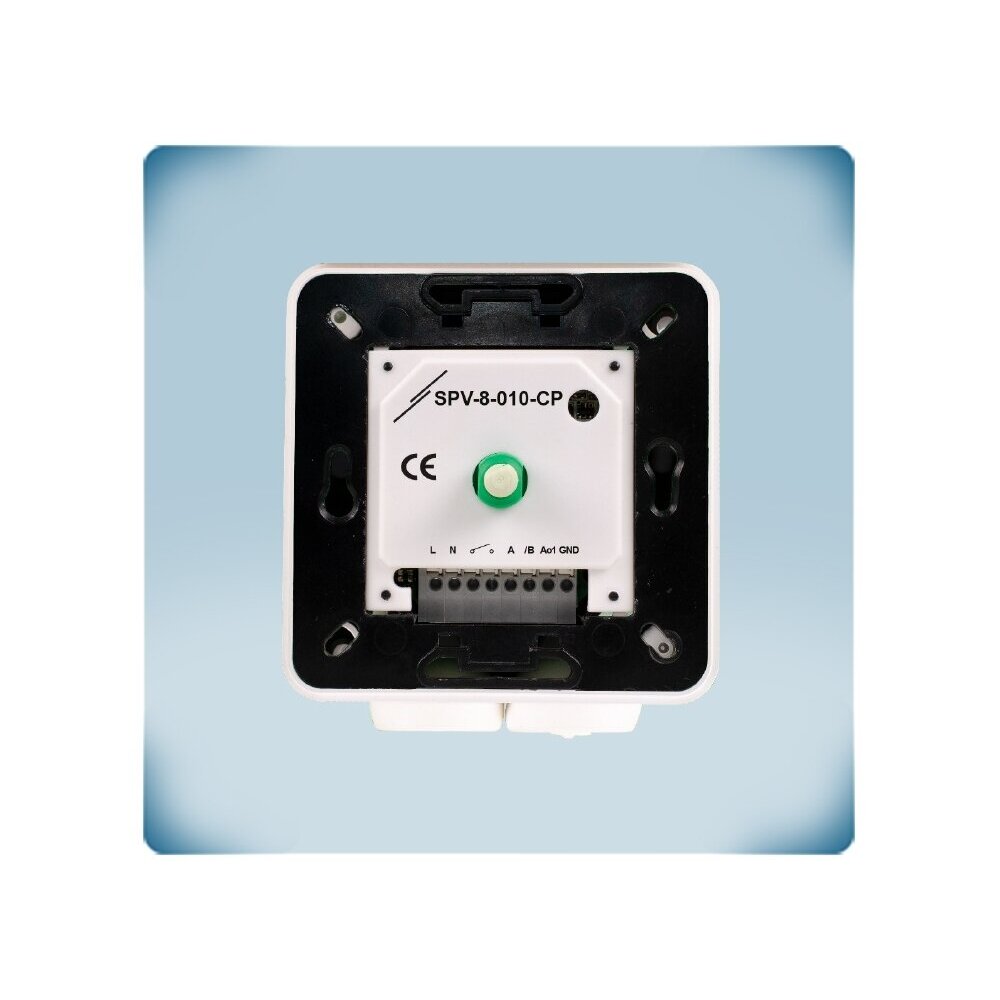

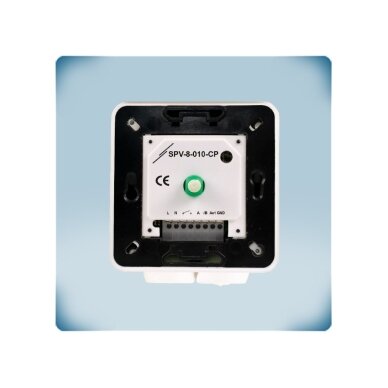

    Potentsiomeeter ühendatakse 85–264 VAC võrku (L, N), Modbus RTU liini (A, /B) ja juhitava seadme sisendisse (AO1, GND), kuivkontakt – välisseadme ahelasse.

    See ei ole jõuregulaator – see moodustab ainult juhtsignaali, kiirust muudab EC-mootorite enda elektroonika.

    AO1 režiimid: 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω), PWM 1 kHz (RL ≥ 50 kΩ). Vmin seadistatakse 0–4 VDC / 0–8 mA / 0–40 % PWM, Vmax – 6–10 VDC / 12–20 mA / 60–100 % PWM Modbus RTU kaudu; samas valitakse ka juhtimissuund.

    Inseneri märkus: alglaaduri (bootloader) režiim võimaldab tarkvara uuendada Modbus RTU kaudu, seega saab seadet uuendada juba objektile paigaldatuna.

    Kasu SPV-8-010-CP?
    Võrgutoide, Modbus RTU ja käsijuhtimine ühes süvistatavas korpuses – pole vaja 24 V toiteplokki ega eraldi Modbus-moodulit.

    Tehnilised andmed

    Toote tüüp 230 VAC potentsiomeeter Modbus RTU-ga EC-ventilaatorile
    Tootja / kood Sentera Controls / SPV-8-010-CP
    Seeria SPV-8 (PM – OFF-iga, CP – kuivkontaktiga, MF – mitmele EC-ventilaatorile)
    Toitepinge 85–264 VAC, 50–60 Hz
    Väljund AO1 – pinge 0-10 VDC, RL ≥ 50 kΩ
    Väljund AO1 – vool 0-20 mA, RL ≤ 500 Ω
    Väljund AO1 – PWM 1 kHz, RL ≥ 50 kΩ
    Vmin 0–4 VDC / 0–8 mA / 0–40 % PWM (Modbus RTU kaudu)
    Vmax 6–10 VDC / 12–20 mA / 60–100 % PWM (Modbus RTU kaudu)
    Juhtimissuund Min.→maks. või maks.→min. (Modbus RTU kaudu)
    Kuivkontakt (CS) Maks. 4 A, lülitub nupu vasakpoolses asendis
    Side Modbus RTU (RS485), bootloader uuendamiseks
    Klemmid Push-in, 1,5 mm², samm 3,5 mm
    Paigaldus Süvistatav (IP44) või pinnapealne (IP54)
    Kaitseklass IP44 / IP54 (EN 60529)
    Töökeskkond 0–40 °C, 5–95 % rH kondenseerumiseta
    Kaal 0,16 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Toide võrgust 85–264 VAC – 24 V toiteplokki pole vaja.
    • Modbus RTU – Vmin, Vmax ja suund seadistatakse kaugelt, seade on BMS-is nähtav.
    • Kolm väljunditüüpi – 0-10 VDC, 0-20 mA või PWM 1 kHz.
    • Kuivkontakt kuni 4 A – vasakus asendis lülitab välisseadmeid.
    • Bootloader – tarkvara uuendamine Modbus RTU kaudu.
    • Universaalne korpus – süvistatav IP44 või pinnapealne IP54, push-in klemmid.

    Kus kasutatakse?

    • Kontorid, saalid, hotellid BMS-iga
    • EC-kanali- ja katuseventilaatorid
    • Ruumid ilma 24 V automaatikata
    • AC-ventilaatorid EVS / MVS regulaatoritega
    • Siibriajamid

    Kasutamine vastavalt vajadusele

    Automaatika / BMS integraatorile.
    Seaded Modbus RTU kaudu, võimalik tarkvarauuendus.
    Elektrikule.
    Toide olemasolevast 230 VAC liinist.
    Kasutajale.
    Tavaline nupp ruumis.

    Rakendusjuhend: kuidas kasutatakse praktikas

    SPV-8-010-CP kohandub erinevatele objektidele – muutub ainult see, mis ühendatakse:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Kontor või saal BMS-iga Modbus RTU → A, /B; AO1 → EC-ventilaator Käsijuhtimine, BMS näeb seadistust Igale seadmele – unikaalne Modbusi aadress
    Ruum ilma 24 V automaatikata L, N ← 230 VAC; AO1 → EC-ventilaator Juhtimine ilma toiteplokita Paigaldage signaali- ja toitejuhtmed eraldi
    AC-ventilaator elektroonilise regulaatoriga AO1 (0-10 VDC) → Sentera EVS / MVS regulaatori sisend AC-ventilaatori käsijuhtimine Signaali GND – regulaatori GND-ga
    Siiber 0-20 mA ajamiga AO1 (0-20 mA) → ajam Siibri käsijuhtimine Voolurežiimis koormus ≤ 500 Ω
    Ventilaator siibri või soojendiga Kuivkontakt → välisseadme ahel Lisaseadmed lülituvad sisse samaaegselt Kontakti koormus ≤ 4 A

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    Vaja on OFF-i ja Modbus RTU-d, üks EC-ventilaator SPV-8-010-PM (OFF, Modbus RTU)
    Vaja on kuivkontakti (4 A) ja Modbus RTU-d SPV-8-010-CP (kuivkontakt 4 A, Modbus RTU) ← see mudel
    Vaja on juhtida mitut EC-ventilaatorit ühe signaaliga SPV-8-010-MF (0-10 VDC, RL ≥ 1 kΩ, kuivkontakt 4 A)
    Vaja on juhtida EBM-Papst FFU-sid Modbus / DCI kaudu (kuni 20 tk) SPVL8-010-EP (Modbus / DCI, kuni 20 ventilaatorit)
    Reegel: valige vajaduse järgi: üks EC-ventilaator ja OFF – PM; vaja juhtida välisseadmeid – CP (kontakt 4 A); mitme ventilaatori rühm ühe signaaliga – MF (sisendite kogutakistus ≥ 1 kΩ); EBM-Papst FFU DCI-ga – SPVL8-010-EP. Mootorite võimsus valikut ei mõjuta.
    Millal valida muu lahendus: ilma Modbusita 230 VAC toitega – MTVN1 seeria; ekraani ja astmetega – RDCV9-AD; 24 VDC Modbusiga – SDP-M010 seeria; EBM-Papst FFU – SPVL8-010-EP; EC-ventilaatoriga õhusoojendile – ECH-8-DM.

    Plussid

    • Kuivkontakt kuni 4 A
    • Kolm väljunditüüpi
    • Toide 85–264 VAC
    • Modbus RTU
    • Vmin / Vmax ja suund Modbusi kaudu
    • IP44 / IP54

    Miinused / piirangud

    • Töötemperatuur ainult 0–40 °C
    • Piire muudetakse ainult Modbus RTU kaudu (vaja on muundurit ja programmi)
    • Klemmidel – võrgupinge: paigaldada võib ainult kvalifitseeritud elektrik

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast kõigi ühendatavate seadmete toite väljalülitamist.
    • Klemmidel on võrgupinge – ühendada ainult toite väljalülitamise järel.
    • Järgige väljundi koormuse piire: pinge / PWM ≥ 50 kΩ, vool ≤ 500 Ω.
    • Kuivkontakti koormus – mitte üle 4 A.
    • Ühendage Modbusi liin keerdpaarkaabliga, liintopoloogias.

    Kiire valikujuhend

    85–264 VAC
    Modbus RTU
    0-10 V / 0-20 mA / PWM
    kuivkontakt 4 A
    IP44 / IP54
    Sobib, kui on vaja:
    • EC-ventilaatori juhtimiseks 230 VAC-st ilma toiteplokita;
    • käsijuhtimise integreerimiseks BMS-i Modbus RTU kaudu;
    • välisseadmete samaaegseks sisselülitamiseks (kuni 4 A).
    Kontrollige enne kasutamist:
    • juhitava sisendi tüüpi ja takistust;
    • Modbusi aadressiplaani ja RS485 topoloogiat;
    • kas on vaja OFF-asendit, kuivkontakti või mitme ventilaatori juhtimist.
    Oluline meeldetuletus: SPV-8-010-CP on juhtsignaali allikas, mitte jõuregulaator – mootori vool sellest läbi ei käi.

    KKK

    Kas on vaja 24 V toidet?
    Ei, toide 85–264 VAC, 50–60 Hz.
    Kuidas muuta Vmin / Vmax?
    Modbus RTU kaudu, nt CNVT-USB-RS485 muunduri ja Sentera 3SModbus programmiga.
    Mitu ventilaatorit saab ühendada?
    Nii palju, et koormuse piiridest peetaks kinni; mitme ventilaatori rühmale valige SPV-8-010-MF.
    Kas seda saab kasutada ilma Modbusita?
    Jah, tehaseseadetega käsipotentsiomeetrina.

    EC-ventilaatori potentsiomeeter lisakontaktiga | Sentera Controls | SPV-8-010-CP

    Sentera SPV-8-010-CP – 230 VAC kuivkontakti ja Modbus RTU-ga potentsiomeeter: 85–264 VAC, 0-10 VDC / 0-20 mA / PWM väljund, kuivkontakt 4 A, Vmin / Vmax Modbusi kaudu, IP44 / IP54.
