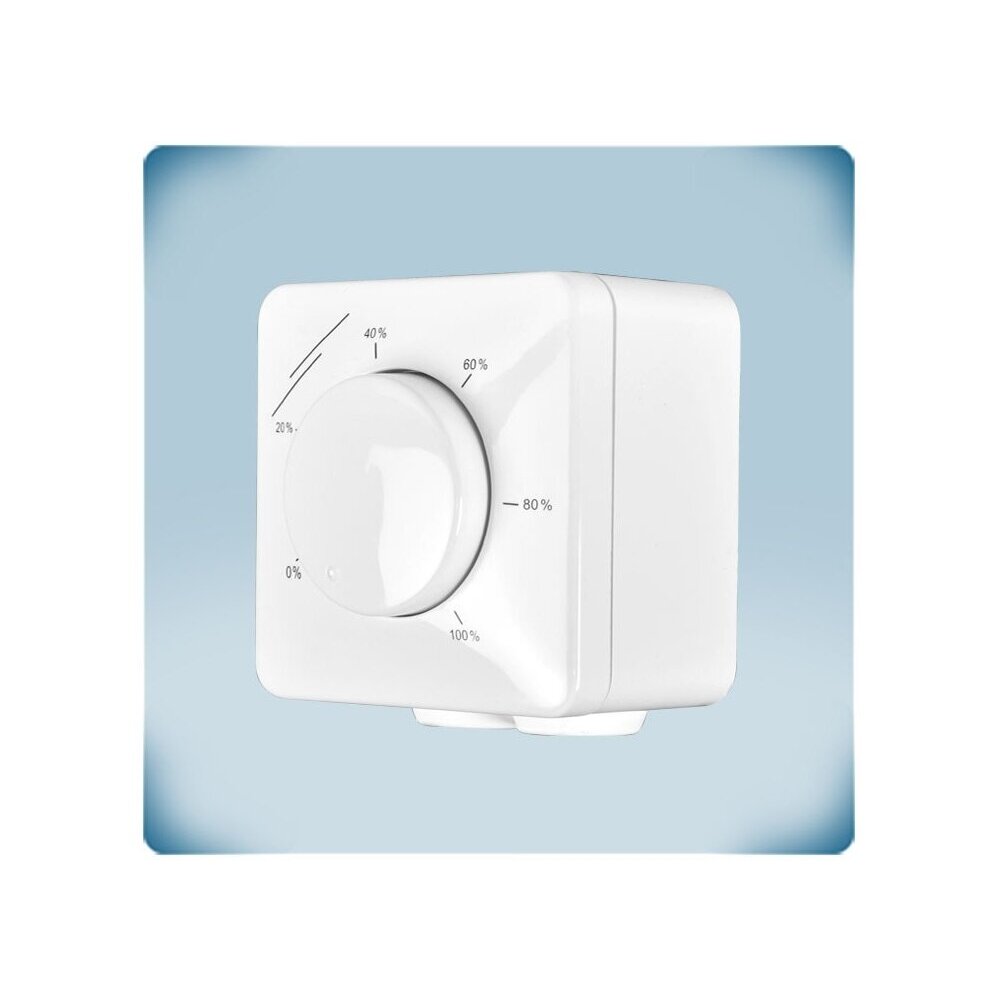

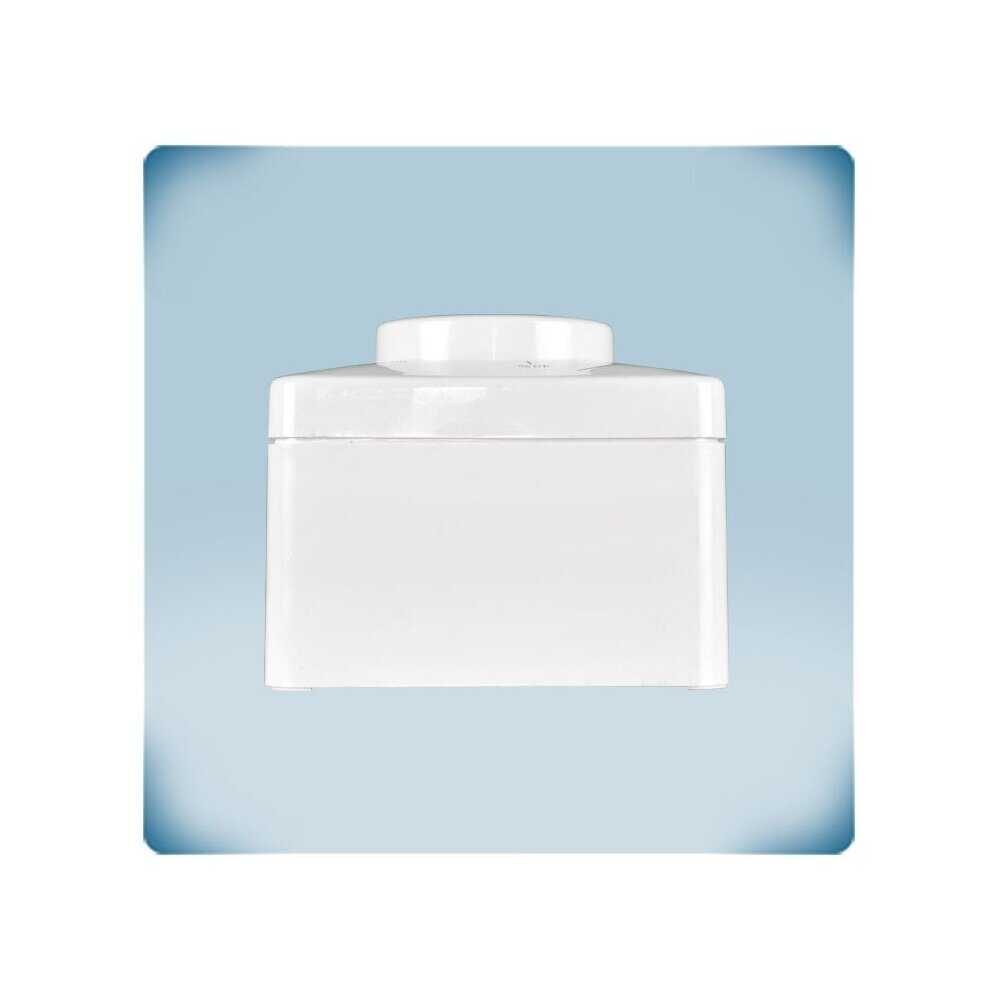

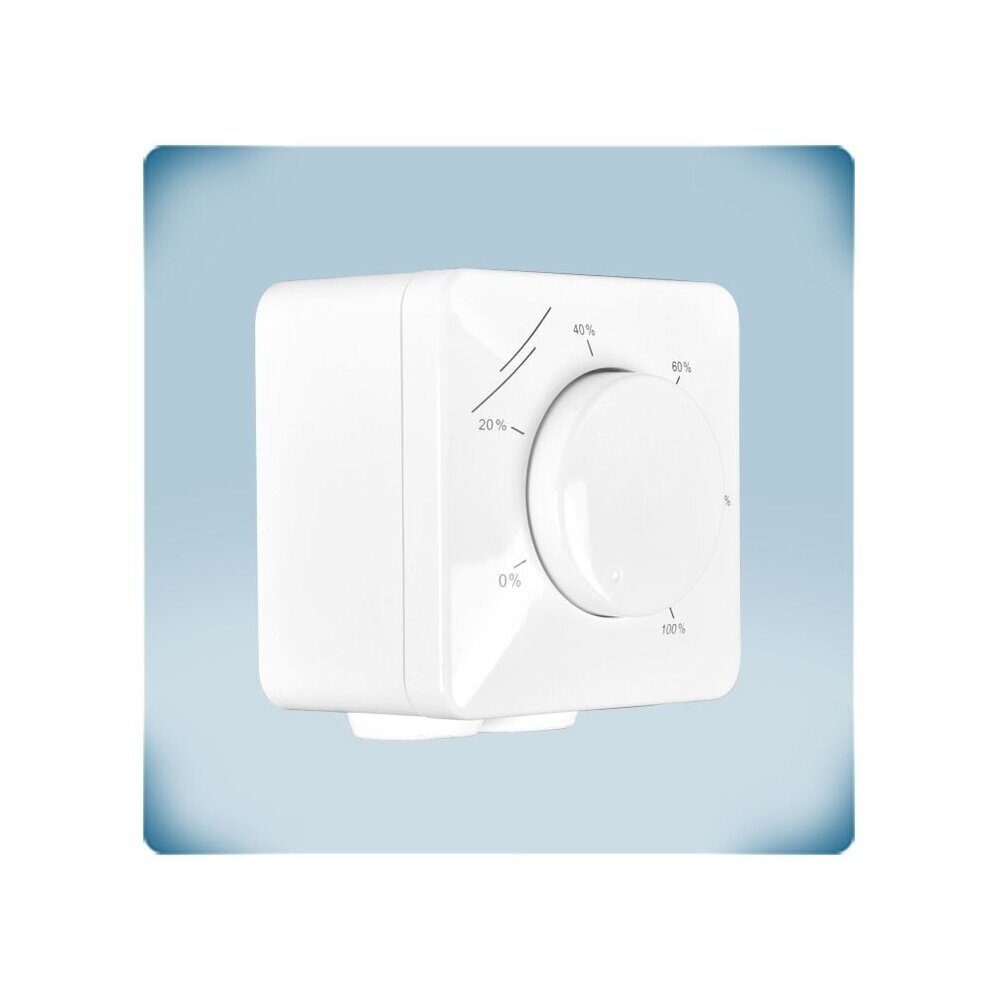

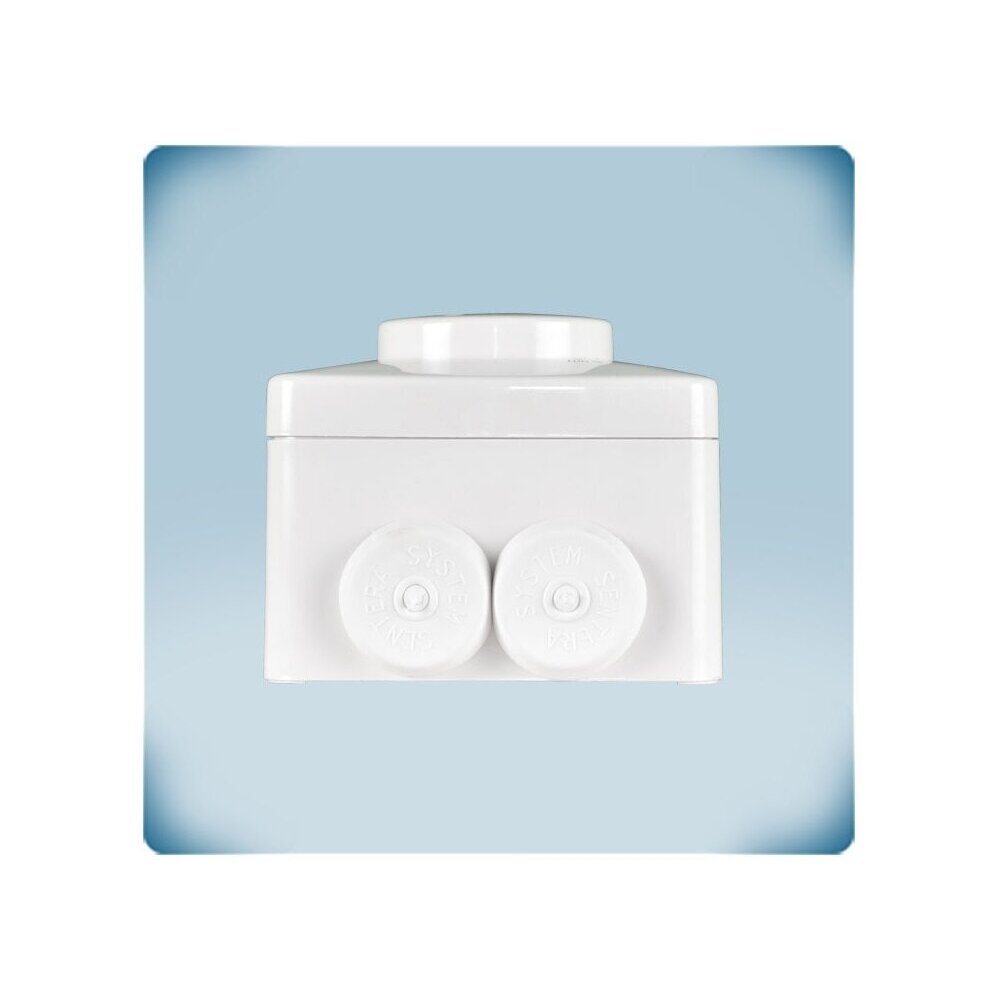

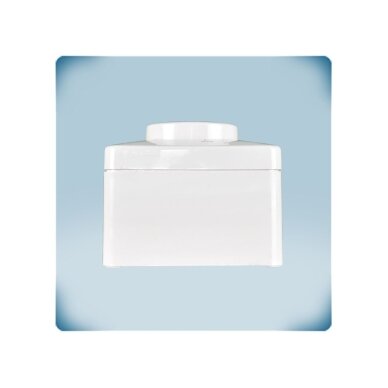

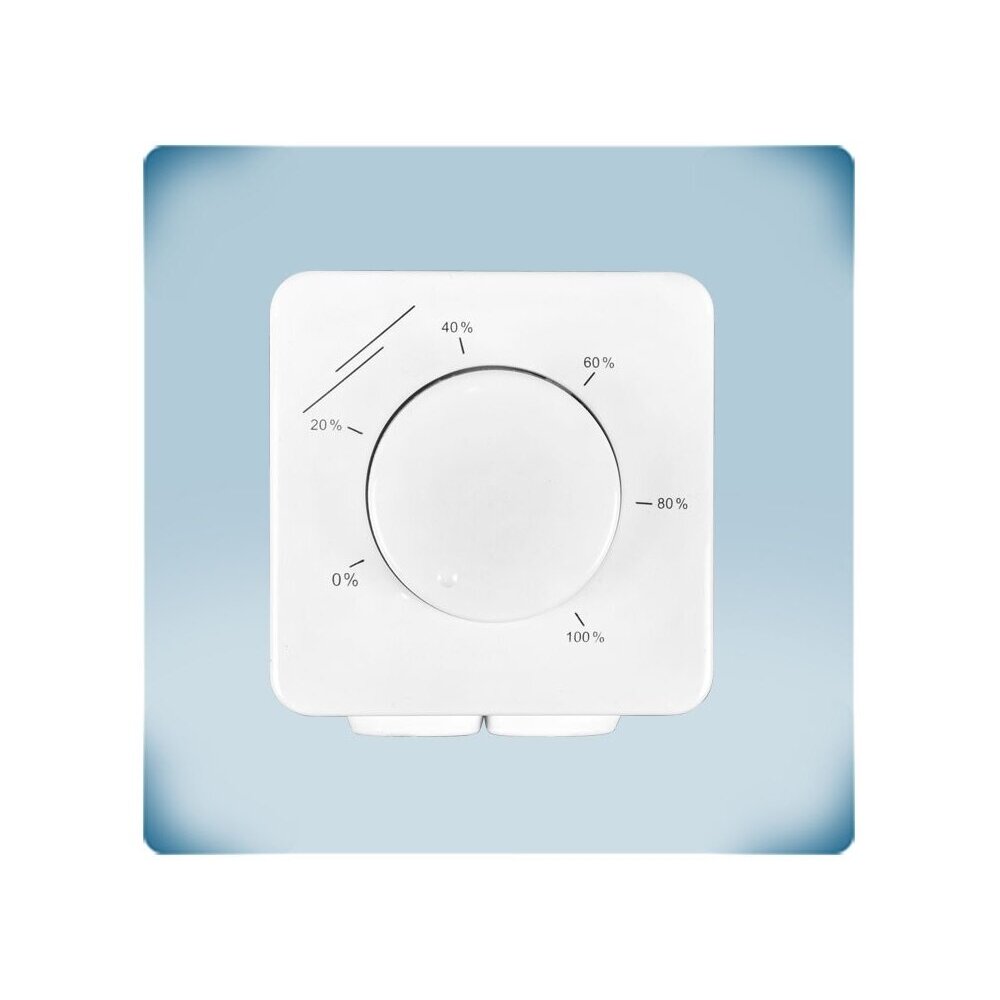

    EC-ventilaatori potentsiomeeter OFF-asendiga | Sentera Controls | MTPNG010-AT

    Tootekood: MTPNG010-AT
    Küsi
    Hind 45.54 € KM-ga
    ( 37.64 € KM-ta )
    71.04 € Säästa 25.50 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    EC-ventilaatori potentsiomeeter OFF-asendiga | Sentera Controls | MTPNG010-AT

    MTPNG010-AT – Sentera Controls 24 V potentsiomeeter OFF-asendiga EC-ventilaatorite ja ajamite otseseks juhtimiseks. Toide 15–24 VAC ±10 % või 18–34 VDC, nupuga moodustatakse 0-10 VDC signaal, Vmin ja Vmax seadistatakse kahe sisemise trimmeriga.

    Põhimõte:
    Üks nupp nii lülitab välja kui ka reguleerib: äärmises vasakus asendis signaal katkestatakse, päripäeva keerates tõuseb väljund seatud miinimumini ja kasvab edasi sujuvalt maksimumini.
    Toide
    15–24 VAC ±10 % / 18–34 VDC
    Väljund
    0, Vmin–Vmax (0-10 VDC)
    OFF-asend
    On
    Kaitse
    IP44 / IP54

    Tööpõhimõte

    Potentsiomeeter ühendatakse 24 VAC või 24 VDC toitega (sageli samast kontrollerist või trafost, mis toidab automaatikat), väljund Vout+ / Vout- aga EC-mootori või ajami juhtsisendisse.

    See ei ole jõuregulaator – see moodustab ainult juhtsignaali (tarve ≤ 20 mA, koormus ≥ 2 kΩ).

    Vmin seadistatakse vahemikus 0–7 VDC, Vmax – 3–10 VDC sisemiste trimmeritega (1 – Vmin, 2 – Vmax). OFF-asendis on väljund 0 ja ventilaator seiskub.

    Inseneri märkus: tootja hoiatab, et sisendi (toite) GND-d ei tohi kunagi ühendada väljundi GND-ga – see on eriti oluline 24 VAC toite korral, kui ühine juhe võib kahjustada potentsiomeetrit või juhitavat seadet.

    Kasu MTPNG010-AT?
    Universaalne 24 VAC / DC toide võimaldab kasutada olemasolevat automaatikatrafot ja OFF-asend asendab eraldi lülitit.

    Tehnilised andmed

    Toote tüüp OFF-asendiga potentsiomeeter EC-ventilaatorile
    Tootja / kood Sentera Controls / MTPNG010-AT
    Toitepinge 15–24 VAC ±10 %, 50–60 Hz / 18–34 VDC
    Voolutarve ≤ 20 mA (24 VAC ja 24 VDC)
    Väljund 0, Vmin–Vmax, 0-10 VDC
    Vmin 0–7 VDC (sisemine trimmer)
    Vmax 3–10 VDC (sisemine trimmer)
    Koormus ≥ 2 kΩ
    OFF-asend On
    Klemmid Toide (GND / +), väljund Vout- / Vout+; maks. 2,5 mm²
    Paigaldus Süvistatav või pinnapealne
    Kaitseklass IP44 / IP54 (EN 60529)
    Töökeskkond -5…+65 °C, 5–85 % rH kondenseerumiseta
    Kaal 0,15 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, WEEE 2012/19/EL, RoHS (EL) 2015/863

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • OFF-asend – ventilaator lülitatakse välja sama nupuga.
    • Vmin / Vmax trimmerid – 0–7 VDC ja 3–10 VDC piirid.
    • 24 VAC või 24 VDC toide – sobib olemasolev automaatikatoide.
    • Lai töötemperatuuri vahemik – -5…+65 °C.
    • Universaalne korpus – süvistatav IP44 või pinnapealne IP54.

    Kus kasutatakse?

    • EC-ventilaatorid ja soojustagastusseadmed 24 V automaatikaga
    • Siibri- ja klapiajamid 0-10 V juhtimisega
    • AC-ventilaatorid Sentera EVS / MVS regulaatoritega
    • FI-E sagedusmuundurid
    • Kontorid, laod, töökojad

    Kasutamine vastavalt vajadusele

    Automaatikapaigaldajale.
    Toide samast 24 V allikast nagu ajamitel.
    Ventilatsiooni paigaldajale.
    OFF-asend ja piirid – ilma lisalülititeta.
    Kasutajale.
    Lihtne nupp selge OFF-asendiga.

    Rakendusjuhend: kuidas kasutatakse praktikas

    MTPNG010-AT kohandub erinevatele objektidele – muutub ainult see, mis ühendatakse:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Süsteem 24 VAC trafoga Toide ← 24 VAC; Vout → EC-ventilaator Ventilaatorit juhitakse ja lülitatakse välja nupuga Ärge ühendage sisendi ja väljundi GND-d omavahel
    AC-ventilaator Sentera EVS / MVS regulaatoriga 0-10 V → regulaatori analoogsisend Regulaator jaotuskilbis, juhtimine – ruumis Ühendage signaali GND regulaatori GND-ga
    FI-E seeria sagedusmuundur 0-10 V → sagedusmuunduri analoogsisend Kolmefaasilise ventilaatori kiiruse käsitsi seadmine Kontrollige sagedusmuunduri sisendi seadistust (0-10 V)
    Siiber proportsionaalse ajamiga 0-10 V → ajami juhtsisend Siibri asendi käsitsi seadmine Ajam peab aktsepteerima 0-10 V signaali

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    Vaja on OFF-asendit, toide 24 VAC / DC MTPNG010-AT (OFF, 0-10 VDC) ← see mudel
    Vaja on püsivat min. signaali (ilma OFF-ita), 3–15 VDC MTPND010-BT (ilma OFF-ita, 0-10 V)
    Vaja on lisakontakti (nt sagedusmuunduri käivitamiseks) MTPND010-DC (ilma OFF-ita, kuivkontakt)
    Vaja on toidet EC-ventilaatorilt, 10 kΩ, OFF-iga MTPNX10K-NA (10 kΩ, OFF, kuivkontakt)
    Reegel: Valige MTPNG010-AT, kui on vaja OFF-asendit ja olemas on 24 VAC / 24 VDC toide. Juhitava sisendi takistus peab olema ≥ 2 kΩ; mitme sisendi paralleelühenduse korral peab ka summaarne takistus olema ≥ 2 kΩ.
    Millal valida muu lahendus: 0-20 mA / PWM väljundi ja trimmeritega – SDP-E0US seeria; Modbus RTU-ga – SDP-M010 või SPV-8 seeria; toitega 230 VAC-st – MTVN1 seeria; AC-ventilaatoritele – elektroonilised EVS või MVS regulaatorid, mida juhitakse selle potentsiomeetriga.

    Plussid

    • OFF-asend
    • 24 VAC või 24 VDC toide
    • Vmin / Vmax trimmerid
    • Töötemperatuur -5…+65 °C
    • IP44 / IP54

    Miinused / piirangud

    • Ainult 0-10 VDC väljund – puuduvad 0-20 mA, PWM ja Modbus
    • Trimmerid kaane all
    • Sisendi ja väljundi GND-d ei tohi ühendada – ühendamisel on vaja tähelepanelikkust
    • Koormus ≥ 2 kΩ piirab paralleelselt ühendatavate sisendite arvu

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast kõigi ühendatavate seadmete toite väljalülitamist.
    • Ärge kunagi ühendage sisendi GND-juhet väljundi GND-juhtmega.
    • Toide – 15–24 VAC ±10 % või 18–34 VDC; võrgupinge ühendamine on keelatud.
    • Väljundi koormus – mitte alla 2 kΩ.
    • Kasutada -5…+65 °C, 5–85 % rH kondenseerumiseta.

    Kiire valikujuhend

    24 VAC / DC
    0-10 VDC
    OFF
    IP44 / IP54
    EC-ventilaatoritele
    Sobib, kui on vaja:
    • EC-ventilaatori juhtimiseks ja väljalülitamiseks ühe nupuga;
    • olemasoleva 24 V automaatikatoite kasutamiseks;
    • kiiruse piiride seadistamiseks trimmeritega.
    Kontrollige enne kasutamist:
    • kas on olemas 24 VAC / DC toide;
    • juhitava sisendi takistust (≥ 2 kΩ);
    • et toite ja signaali GND oleksid eraldatud.
    Oluline meeldetuletus: MTPNG010-AT on juhtsignaali allikas, mitte jõuregulaator – mootori vool sellest läbi ei käi.

    KKK

    Kas toiteks saab kasutada 24 VAC?
    Jah, 15–24 VAC ±10 % või 18–34 VDC.
    Mida teeb OFF-asend?
    Katkestab juhtsignaali – ventilaator seiskub.
    Miks ei tohi GND-d ühendada?
    Nii märgib tootja – sisendi ja väljundi ühine GND võib seadmeid kahjustada, eriti vahelduvpingega toite korral.
    Millised on Vmin / Vmax piirid?
    Vmin 0–7 VDC, Vmax 3–10 VDC.

    EC-ventilaatori potentsiomeeter OFF-asendiga | Sentera Controls | MTPNG010-AT

    Sentera MTPNG010-AT – potentsiomeeter EC-ventilaatorile OFF-asendiga: 24 VAC / DC toide, 0-10 VDC väljund, Vmin 0–7 V, Vmax 3–10 V, IP44 / IP54.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
