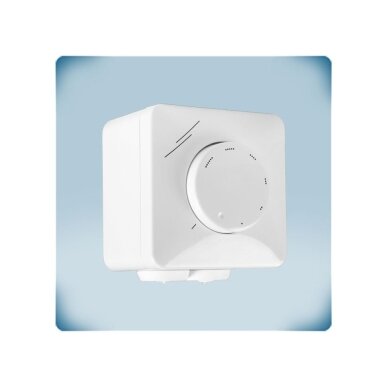

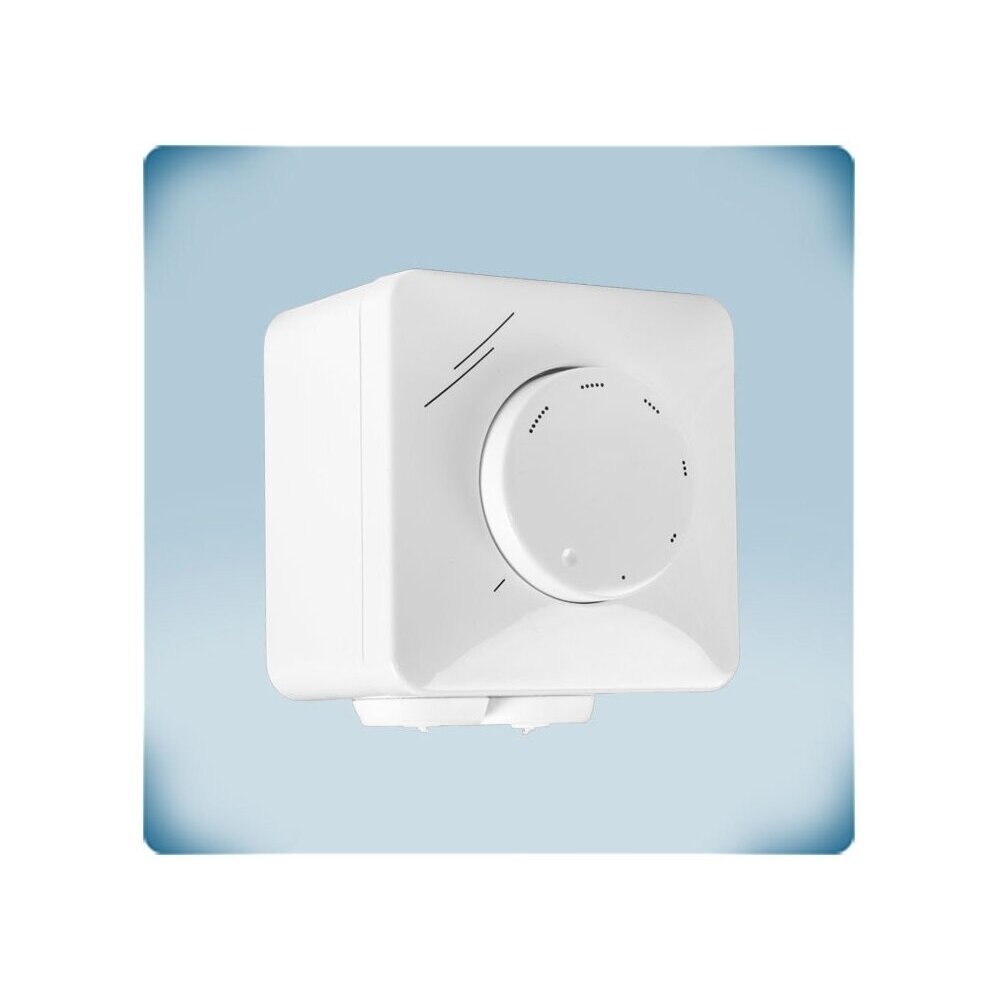

    Uus   -20.92€EC-ventilaatori potentsiomeeter | Sentera Controls | MTPND010-BT 1

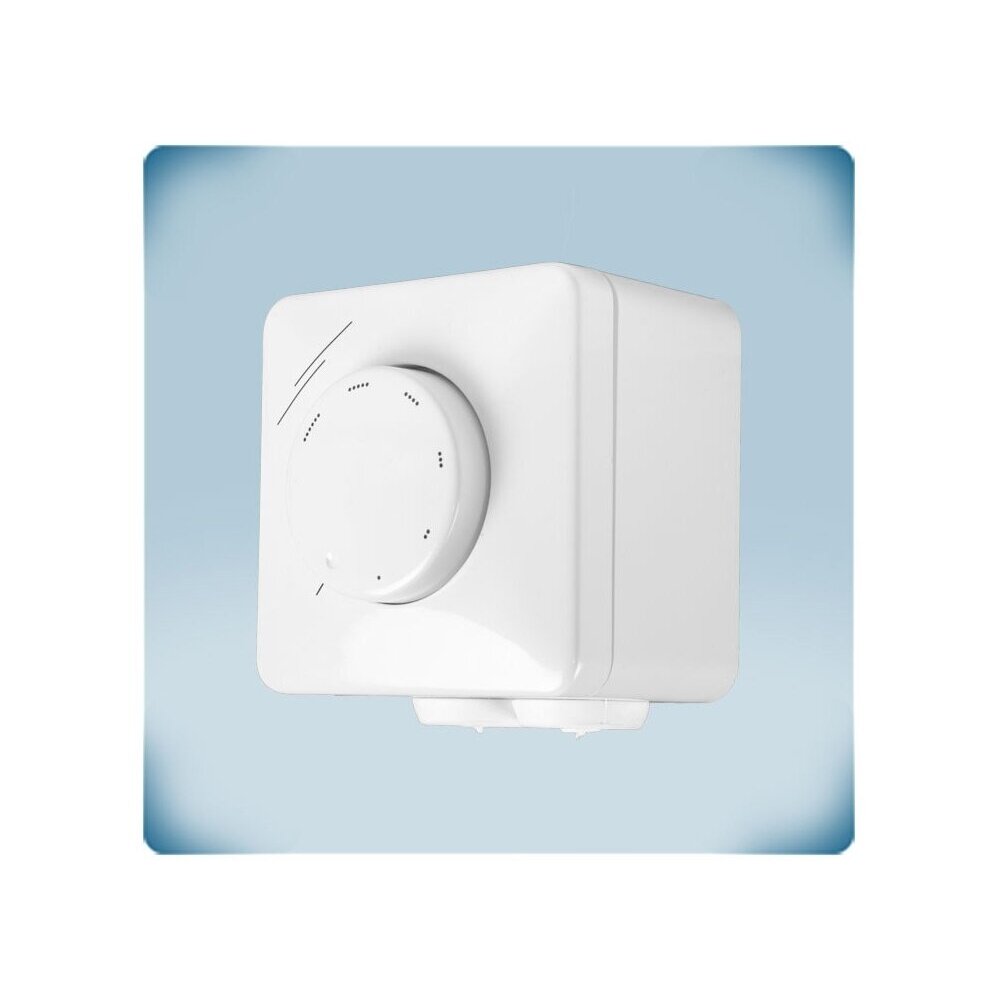

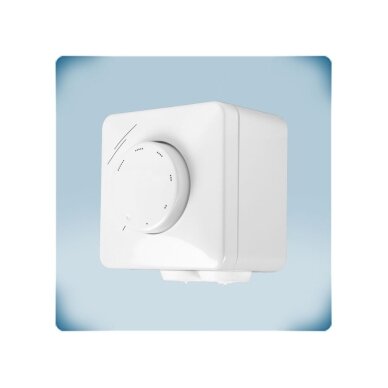

    Uus   -20.92€EC-ventilaatori potentsiomeeter | Sentera Controls | MTPND010-BT 2

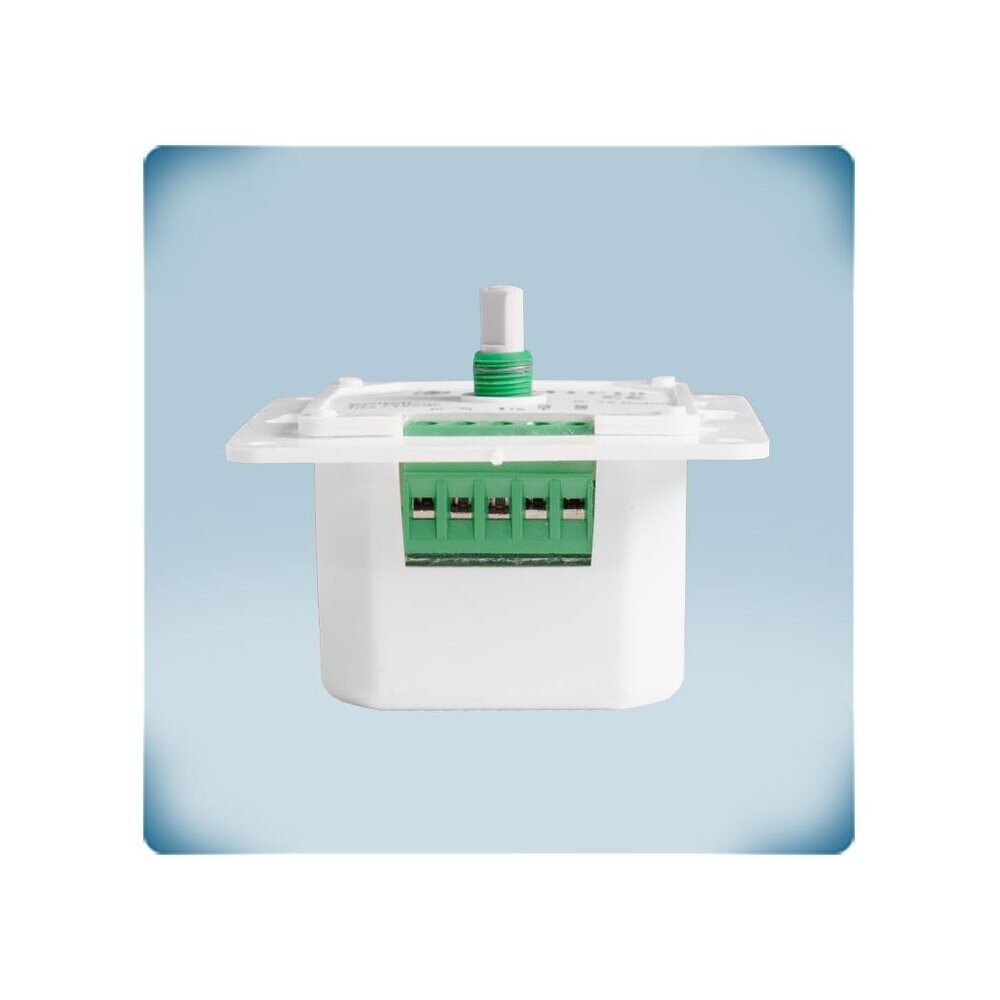

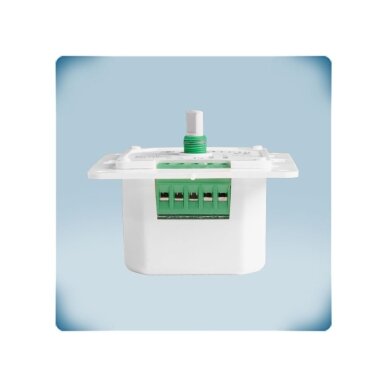

    Uus   -20.92€EC-ventilaatori potentsiomeeter | Sentera Controls | MTPND010-BT 3

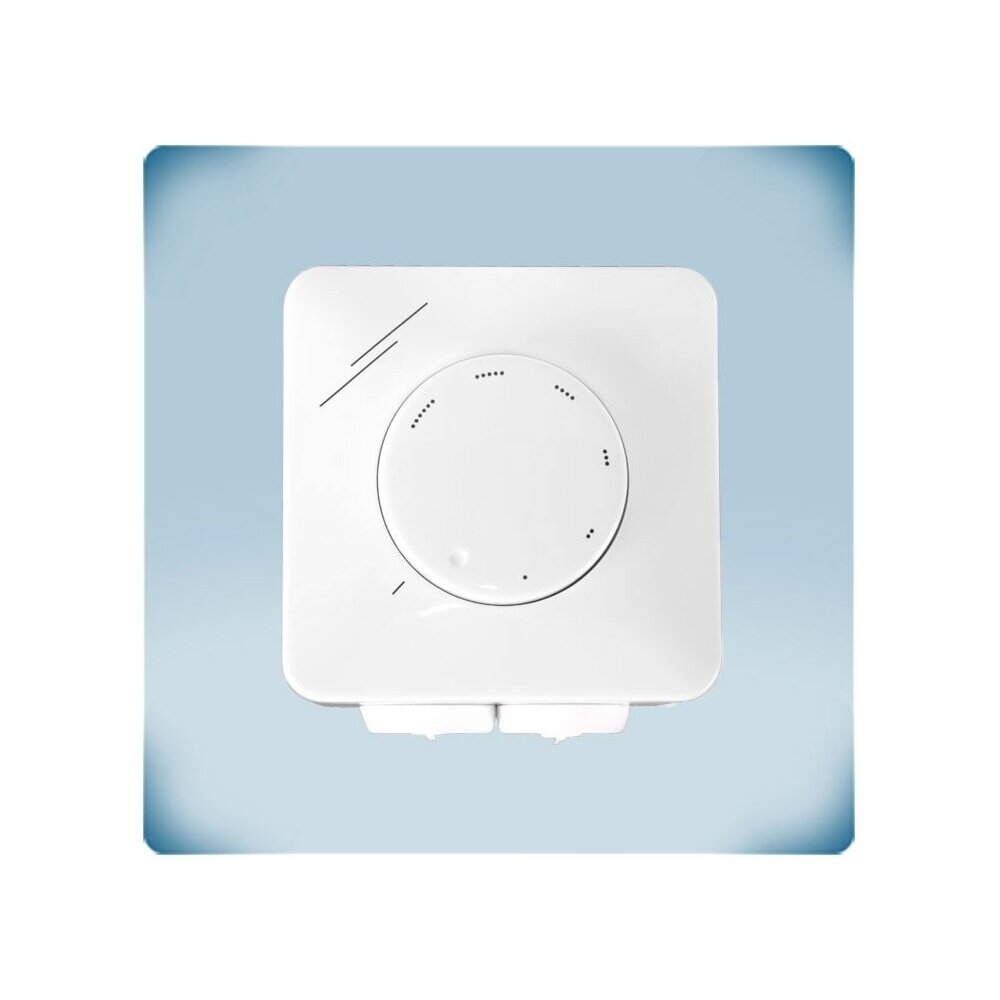

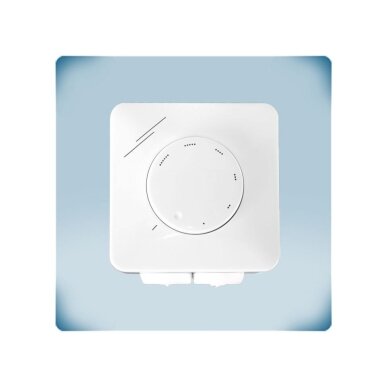

    EC-ventilaatori potentsiomeeter | Sentera Controls | MTPND010-BT

    Tootekood: MTPND010-BT
    Küsi
    Hind 37.38 € KM-ga
    ( 30.89 € KM-ta )
    58.30 € Säästa 20.92 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    EC-ventilaatori potentsiomeeter | Sentera Controls | MTPND010-BT

    MTPND010-BT – Sentera Controls potentsiomeeter EC-ventilaatoritele, toide 3–15 VDC. Nupuga muudetakse 0-10 V juhtsignaali, Vmin ja Vmax piirid seadistatakse sisemiste trimmeritega.

    Põhimõte:
    Potentsiomeetril pole OFF-asendit: nupu keeramisel lõpuni jääb alles seatud minimaalne signaal – ventilaator töötab vähemalt min. kiirusel.
    Toide
    3–15 VDC
    Väljund
    0-10 V
    OFF-asend
    Puudub
    Kaitse
    IP44 / IP54

    Tööpõhimõte

    Potentsiomeeter paigaldatakse elu- või tööruumi, juhitav EC-ventilaator, regulaator või sagedusmuundur aga tehnoruumi või jaotuskilpi. Ühendatakse 3–15 VDC toide ja 0-10 V väljundsignaal.

    See ei ole jõuregulaator – see moodustab ainult juhtsignaali, kiirust muudab EC-mootor või regulaator ise.

    Vmin seadistatakse vahemikus 10–70 %, Vmax – 30–100 % toitepingest sisemiste trimmeritega. Nendeni jõudmiseks eemaldatakse nupp, keeratakse lahti mutter ja eemaldatakse esikaas.

    Inseneri märkus: kuna OFF-asendit pole, ei jõua min. signaal kunagi 0 V-ni – seadistage Vmin teadlikult, vastavalt min. vajalikule õhuhulgale.

    Kasu MTPND010-BT?
    Kompaktne ja soodne käsijuhtimise lahendus 0-10 V sisendiga EC-ventilaatoritele, AC-regulaatoritele ja sagedusmuunduritele.

    Tehnilised andmed

    Toote tüüp Potentsiomeeter EC-ventilaatorile
    Tootja / kood Sentera Controls / MTPND010-BT
    Toitepinge 3–15 VDC
    Väljundsignaal 0-10 V
    Vmin (sisemine trimmer) 10–70 % toitepingest
    Vmax (sisemine trimmer) 30–100 % toitepingest
    OFF-asend Puudub
    Paigaldus Süvistatav (standardne Euroopa karp) või pinnapealne
    Kaitseklass IP44 süvistatav / IP54 pinnapealne

    Põhifunktsioonid

    • Sujuv 0-10 V signaal – kiirust muudetakse astmeteta.
    • Vmin / Vmax trimmerid – kiiruse piirid kohandatakse konkreetsele objektile.
    • Ilma OFF-asendita – ventilaator töötab alati vähemalt min. kiirusega.
    • Universaalne korpus – sobib kivi-, kipsplaat- ja puitseintele, IP44 / IP54.

    Kus kasutatakse?

    • Korterid ja majad EC-ventilaatoritega
    • Kontorid ja tööruumid
    • AC-ventilaatorid Sentera EVS / MVS regulaatoritega
    • Ventilaatorid FI-E sagedusmuunduritega
    • Siibriajamid

    Kasutamine vastavalt vajadusele

    Paigaldajale.
    Sobib Euroopa standardsesse süvistatavasse karpi – kiire paigaldus.
    Projekteerijale.
    Üks potentsiomeeter EC- ja AC-regulaatoritele ning sagedusmuunduritele.
    Kasutajale.
    Lihtne gradueeritud nupp, kiirus suureneb päripäeva keerates.

    Rakendusjuhend: kuidas kasutatakse praktikas

    MTPND010-BT kohandub erinevatele objektidele – muutub ainult see, mis ühendatakse selle väljundisse:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Korter või maja EC-ventilaatoriga Väljund 0-10 V → EC-ventilaatori juhtsisend Ventilatsiooni sujuv käsijuhtimine Potentsiomeeter – eluruumis, ventilaator – tehnoruumis
    AC-ventilaator Sentera EVS / MVS regulaatoriga 0-10 V → regulaatori analoogsisend Regulaator jaotuskilbis, juhtimine – ruumis Ühendage signaali GND regulaatori GND-ga
    FI-E seeria sagedusmuundur 0-10 V → sagedusmuunduri analoogsisend Kolmefaasilise ventilaatori kiiruse käsitsi seadmine Kontrollige sagedusmuunduri sisendi seadistust (0-10 V)
    Siiber proportsionaalse ajamiga 0-10 V → ajami juhtsisend Siibri asendi käsitsi seadmine Ajam peab aktsepteerima 0-10 V signaali

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    Vaja on OFF-asendit, toide 24 VAC / DC MTPNG010-AT (OFF, 0-10 VDC)
    Vaja on püsivat min. signaali (ilma OFF-ita), 3–15 VDC MTPND010-BT (ilma OFF-ita, 0-10 V) ← see mudel
    Vaja on lisakontakti (nt sagedusmuunduri käivitamiseks) MTPND010-DC (ilma OFF-ita, kuivkontakt)
    Vaja on toidet EC-ventilaatorilt, 10 kΩ, OFF-iga MTPNX10K-NA (10 kΩ, OFF, kuivkontakt)
    Reegel: valige vajaduse ja olemasoleva toite järgi: vaja OFF-asendit – MTPNG010-AT (24 VAC / DC); pidev min. signaal – MTPND010-BT; lisakontakt – MTPND010-DC; toide EC-ventilaatorist – MTPNX10K-NA. Mootori võimsus valikut ei mõjuta.
    Millal valida muu lahendus: 0-20 mA / PWM väljundi ja trimmeritega – SDP-E0US seeria; Modbus RTU-ga – SDP-M010 või SPV-8 seeria; toitega 230 VAC-st – MTVN1 seeria; AC-ventilaatoritele – elektroonilised EVS või MVS regulaatorid, mida juhitakse selle potentsiomeetriga.

    Plussid

    • Sujuv 0-10 V signaal
    • Vmin / Vmax piirid
    • Pidev min. ventilatsioon
    • Süvistatav või pinnapealne paigaldus

    Miinused / piirangud

    • OFF-asendit pole
    • Vajalik on 3–15 VDC toide
    • Trimmerid on ligipääsetavad ainult kaane eemaldamisel
    • Modbusi, 0-20 mA ega PWM-väljundit pole

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast kõigi ühendatavate seadmete toite väljalülitamist.
    • Toide – ainult 3–15 VDC; võrgupinge ühendamine on keelatud.
    • Enne ühendamist kontrollige juhitava seadme sisendi tüüpi (0-10 V).
    • Puhastada ainult niiske lapiga.

    Kiire valikujuhend

    3–15 VDC
    0-10 V
    ilma OFF-asendita
    IP44 / IP54
    Sobib, kui on vaja:
    • EC-ventilaatori käsijuhtimiseks 0-10 V signaaliga;
    • pideva min. ventilatsiooni tagamiseks;
    • AC-regulaatori või sagedusmuunduri juhtimine ruumist.
    Kontrollige enne kasutamist:
    • olemasolevat 3–15 VDC toidet;
    • juhitava seadme 0-10 V sisendit;
    • kas OFF-asendit pole vaja – siis MTPNG010-AT.
    Oluline meeldetuletus: MTPND010-BT on juhtsignaali allikas, mitte jõuregulaator – mootori vool sellest läbi ei käi.

    KKK

    Kas sellel on OFF-asend?
    Ei. Nupu lõpuni keeramisel jääb alles seadistatud min. signaal.
    Kus asuvad trimmerid?
    Esikaane all: eemaldage nupp, keerake mutter lahti ja eemaldage kaas.
    Kas sobib sagedusmuundurile?
    Jah, Sentera märgib FI-E seeria sagedusmuundureid.
    Kas toiteks saab kasutada 24 VDC?
    Ei – ette nähtud toide on 3–15 VDC; 24 VAC / DC jaoks valige MTPNG010-AT.

    EC-ventilaatori potentsiomeeter | Sentera Controls | MTPND010-BT

    Sentera MTPND010-BT – potentsiomeeter EC-ventilaatorile: 3–15 VDC toide, 0-10 V väljund, Vmin / Vmax trimmerid, ilma OFF-asendita, IP44 / IP54.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
