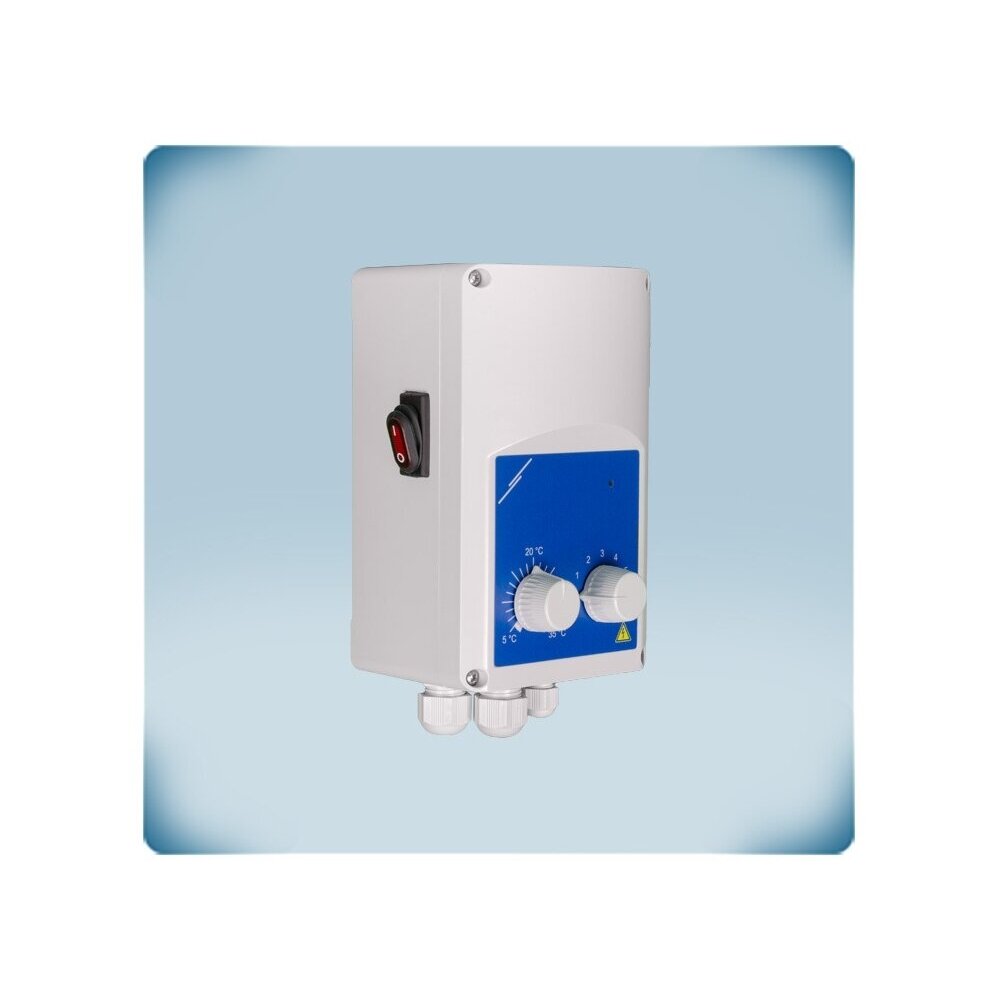

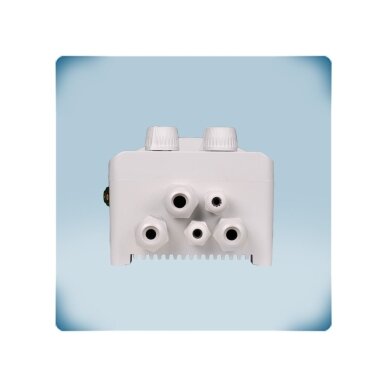

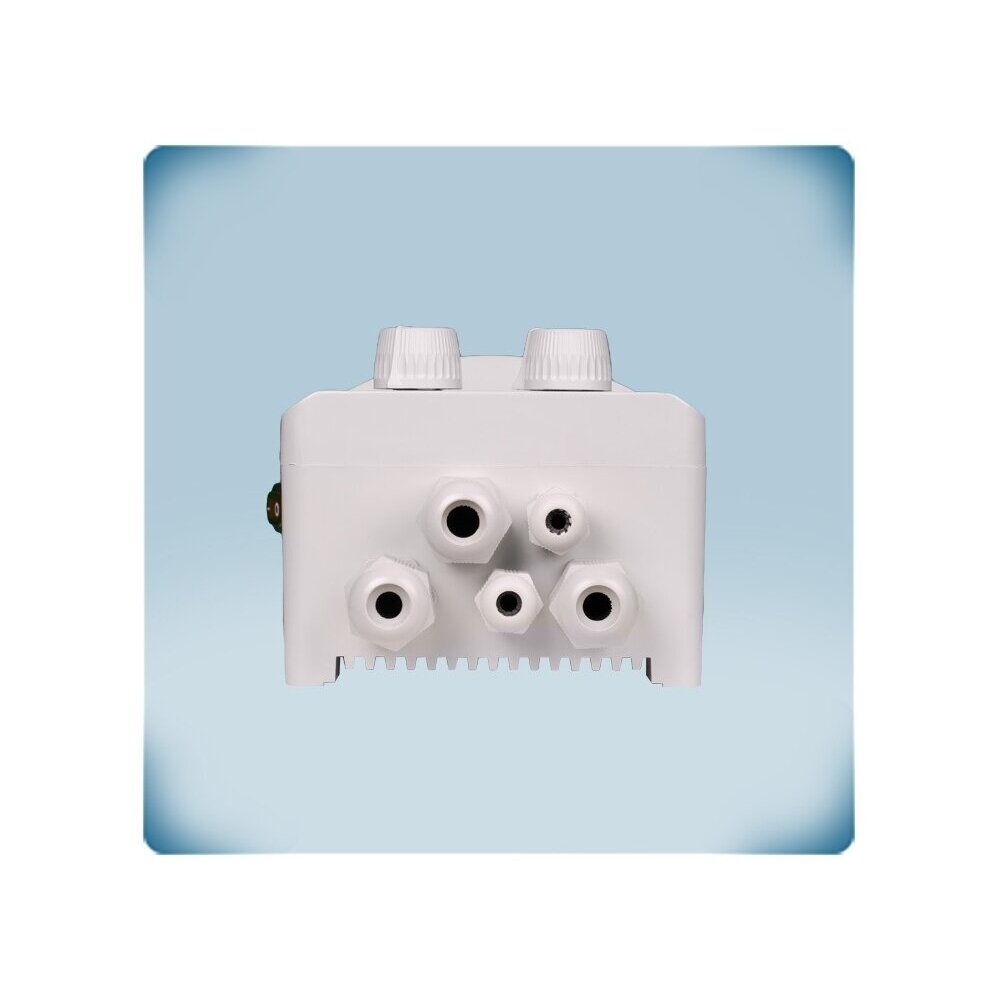

    EC-ventilaatoriga õhusoojendi kontroller | Sentera Controls | ECH-8-DM

    Tootekood: ECH-8-DM
    Küsi
    Hind 238.91 € KM-ga
    ( 197.45 € KM-ta )
    372.70 € Säästa 133.79 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    EC-ventilaatoriga õhusoojendi kontroller | Sentera Controls | ECH-8-DM

    ECH-8-DM – Sentera Controls EC-ventilaatoriga õhusoojendi kontroller: PT500 temperatuurianduri järgi lülitab see sisse veeklapi või elektrikütteseadme (releeväljund kuni 10 A) ja muudab EC-ventilaatori kiirust 0–6 VDC või 0-10 VDC signaaliga. Toide 85–305 VAC, Modbus RTU, IP54.

    Põhimõte:
    Üks seade täidab termostaadi ja kiirusekontrolleri funktsioone: automaatrežiimis töötab soojendi seda intensiivsemalt, mida rohkem temperatuur seadest kõrvale kaldub, käsirežiimis valib personal ühe 5 kiirusest.
    Toide
    85–305 VAC, 50–60 Hz
    Ventilaator
    0–6 / 0-10 VDC
    Klapp / soojendi
    Releeväljund, Imax 10 A
    Kaitse
    IP54, pinnapealne

    Tööpõhimõte

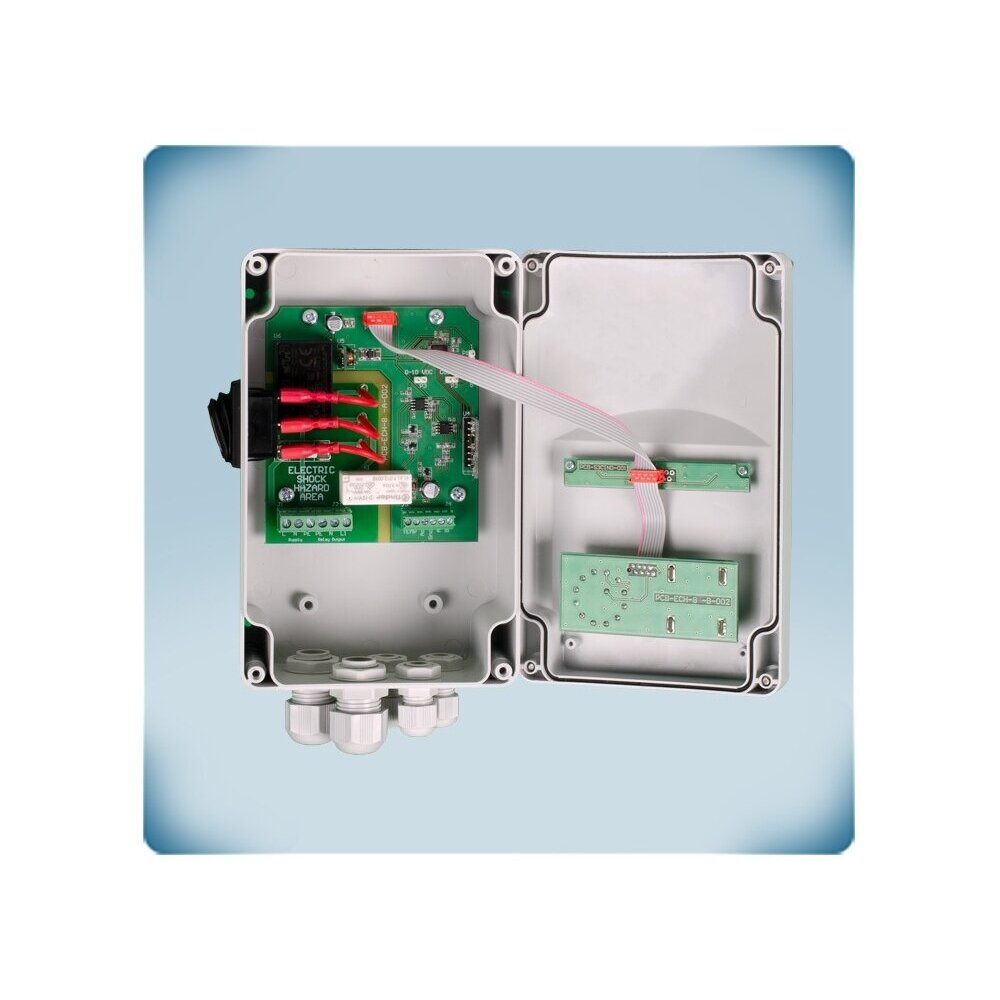

    Kontroller paigaldatakse seinale laos või angaaris. Ühendatakse toide (L, N, PE), PT500 temperatuuriandur (TEMP), EC-ventilaatori juhtsisend (Ao, Gnd), veeklapp või elektrisoojendi (L1, N, PE) ning vajaduse korral Modbus RTU (A, /B).

    Kütterežiimis, kui temperatuur on seatust madalam (5–35 °C), lülitub sisse klapi / soojendi väljund ja EC-ventilaatori kiirus suureneb temperatuuri langedes sujuvalt (proportsionaalala 2 °C). Ventilatsioonirežiimis suureneb kiirus, kui temperatuur tõuseb üle seade.

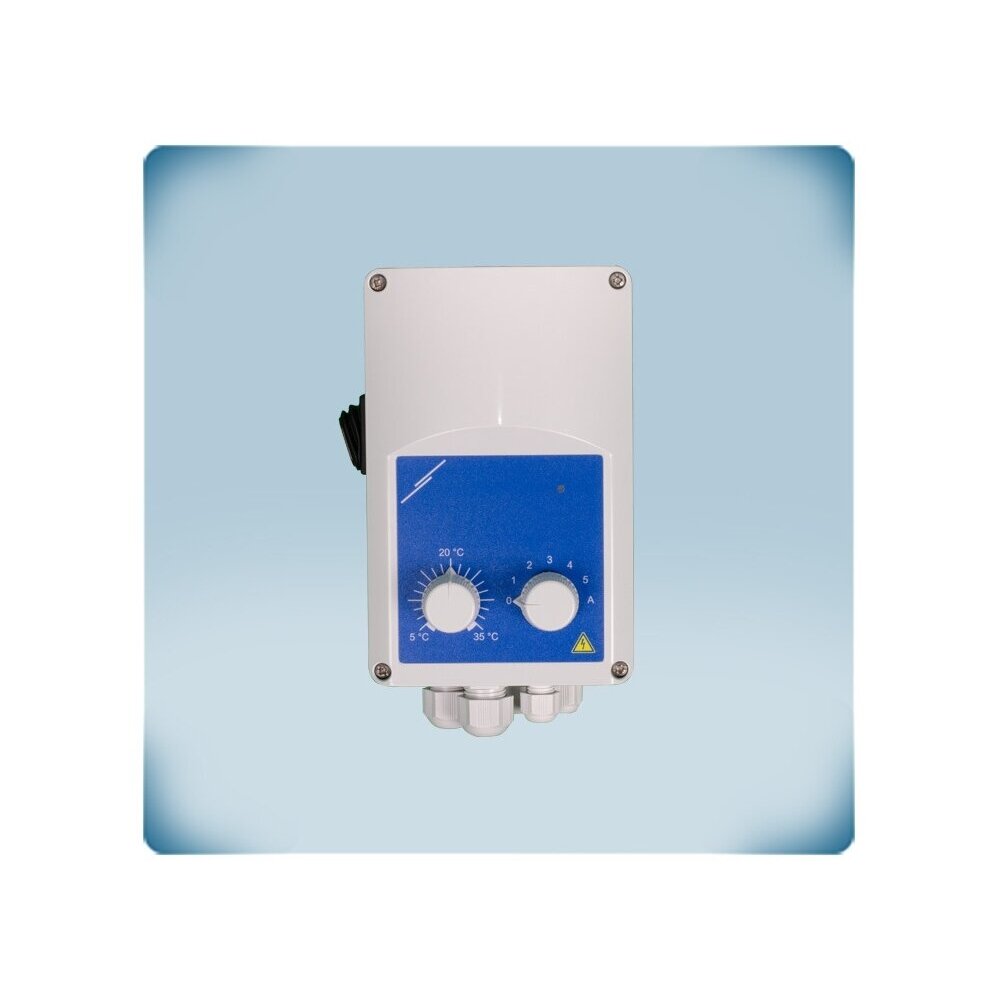

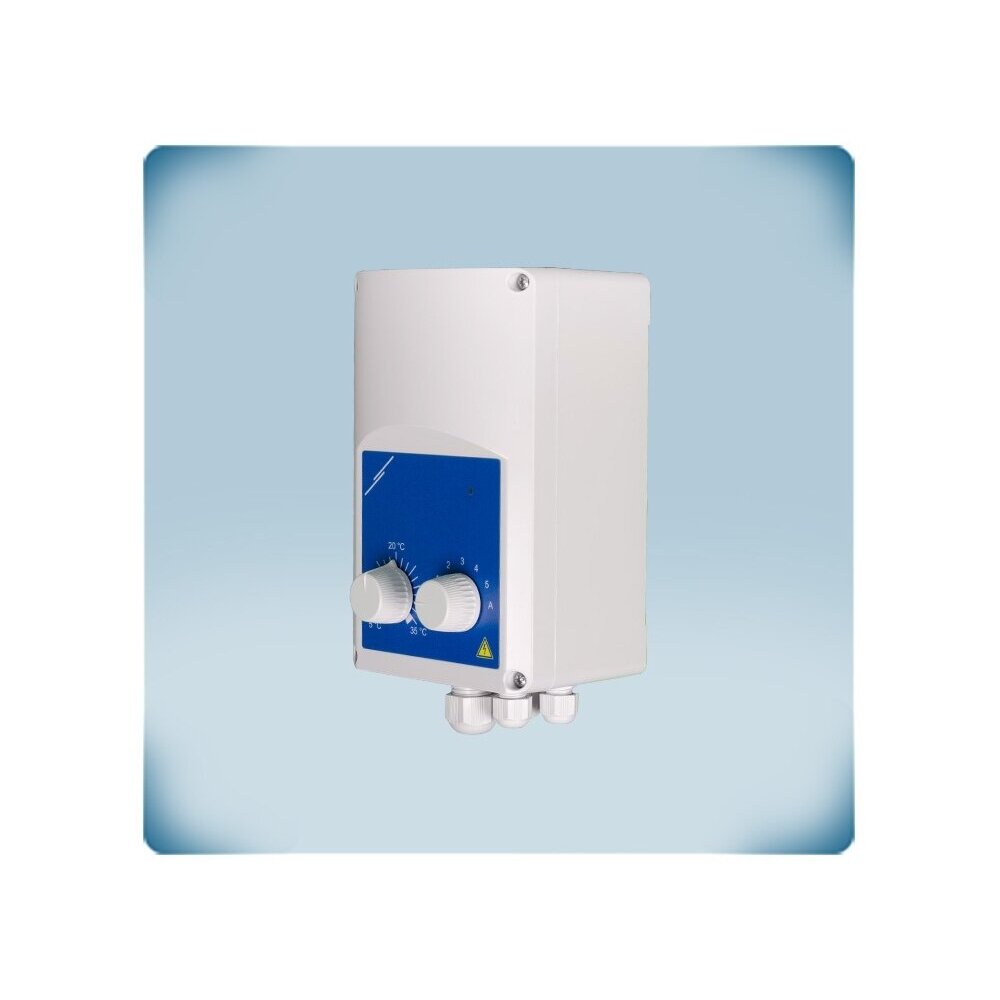

    7-asendilise lülitiga valitakse: Auto, käsitsi kiirused 1–5 või OFF. Analoogväljundi vahemik (0–6 VDC tehaseseadena või 0-10 VDC) ja režiim (küte / ventilatsioon) valitakse sillustega või Modbusi registritega.

    Inseneri märkus: PT500 andur ei kuulu komplekti (nt FLTSN-P500-010). Paigaldage andur esinduslikku kohta – mitte kütteseadme õhuvoolu, muidu lülitab kontroller kütte liiga vara välja.

    Kasu ECH-8-DM?
    Termostaat, EC-ventilaatori kiirusekontroller ja klapirelee ühes IP54 korpuses – pole vaja eraldi seadmeid ega keerulist ühendamist ning Modbus RTU võimaldab seadeid kaugelt muuta.

    Tehnilised andmed

    Toote tüüp EC-ventilaatoriga õhusoojendi / -jahuti kontroller
    Tootja / kood Sentera Controls / ECH-8-DM
    Toitepinge 85–305 VAC, 50–60 Hz
    Temperatuuriandur PT500 (ei kuulu komplekti, nt FLTSN-P500-010)
    Temperatuuri seadistus 5–35 °C, astmeteta potentsiomeeter või Modbus RTU
    Proportsionaalne riba 2 °C
    Ventilaatori väljund (Ao) 0–6 VDC (tehaseseade) või 0-10 VDC (sillus)
    Klapi / soojendi väljund (L1) Reguleerimata, Imax 10 A, ON / OFF
    Ventilaatori lüliti 7 asendit: Auto, 1–5, OFF
    Režiim Küte (tehaseseade) või ventilatsioon – sillus või Modbus
    Side Modbus RTU (A, /B)
    Indikatsioon Roheline LED – toide; valge LED – olekusignalisatsioon
    Korpus ABS, UL94-V0, hall RAL 7035
    Paigaldus Pinnapealne, siseruumides
    Kaitseklass IP54 (EN 60529)
    Töökeskkond -10…+50 °C, 5–90 % rH kondenseerumiseta
    Kaal 0,5 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, RoHS (EL) 2015/863

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Automaatrežiim – EC-ventilaatori kiirus muutub sujuvalt vastavalt temperatuurile.
    • Klapi / soojendi juhtimine – releeväljund kuni 10 A.
    • 5 käsitsi valitavat kiirust ja OFF – 7-asendiline lüliti.
    • Kütte- ja ventilatsioonirežiimid – sobib ka EC-ventilaatori ja veeklapiga õhujahutitele.
    • Modbus RTU – kõiki seadistusi muudetakse kaugelt.
    • 0–6 / 0-10 VDC väljund – kohandatav EC-ventilaatori juhtsisendile.

    Kus kasutatakse?

    • Ladude ja angaaride veeküttega õhusoojendid
    • Tööstusruumide kütmine ja jahutamine
    • EC-ventilaatori ja veeklapiga õhujahutid
    • Ventilatsioon temperatuuri järgi
    • Töökojad, garaažid, müügisaalid

    Kasutamine vastavalt vajadusele

    Kütte- / ventilatsioonipaigaldajale.
    Üks seade termostaadi, kiirusekontrolleri ja relee asemel.
    Objekti haldajale.
    Automaatrežiim hoiab temperatuuri ja vähendab müra.
    BMS integraatorile.
    Seaded ja temperatuur on kättesaadavad Modbus RTU kaudu.

    Rakendusjuhend: kuidas kasutatakse praktikas

    ECH-8-DM kohandub erinevatele objektidele – muutuvad ainult ühendatud seadmed ja režiim:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Lao veeküttega õhusoojendi PT500 → TEMP; klapp → L1; EC-ventilaator → Ao Soojendi töötab nii palju, kui on vaja temperatuuri hoidmiseks Ärge paigaldage andurit kütteseadme õhuvoolu
    Elektrikütteseadmega angaar Soojendi kontaktor → L1 (Imax 10 A) Küte ON / OFF, ventilaator – temperatuuri järgi Suurema võimsusega kütteseade ühendage kontaktori kaudu
    EC-ventilaatoriga õhujahuti Sillus 3 – ventilatsioonirežiim; klapp → L1 Ventilaator kiireneb temperatuuri tõustes Kontrollige klapi loogikat kasutuselevõtul
    Käsijuhtimisega töökojad Lüliti asendis 1–5 Püsiv kiirus personali valikul Auto-asend taastab automaatrežiimi
    BMS-iga objekt Modbus RTU → A, /B Seadistust ja olekut juhitakse tsentraalselt Modbusi parameetrite lähtestamine – PROG-sillus ≥ 5 s

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    Vaja on juhtida EC-ventilaatoriga õhusoojendit vastavalt temperatuurile ECH-8-DM (PT500, relee 10 A, Modbus RTU) ← see mudel
    Vaja on ainult EC-kiiruse käsijuhtimist ekraaniga RDCV9-AD-WH (LED-ekraan, Modbus RTU)
    Vaja on ainult lihtsat 230 VAC ja Modbusiga potentsiomeetrit SPV-8-010-PM (OFF, Modbus RTU)
    Reegel: Valige ECH-8-DM, kui on vaja juhtida nii klappi / kütteseadet kui ka EC-ventilaatori kiirust vastavalt temperatuurile. Klapi või kütteseadme vool – mitte üle 10 A; suurema koormuse korral kasutage kontaktorit. Kontrollige, kas EC-ventilaatorit juhitakse 0–6 või 0-10 VDC signaaliga.
    Millal valida muu lahendus: EC-ventilaatori käsijuhtimiseks ekraaniga – RDCV9-AD; nupuga Modbusiga – SPV-8 seeria; AC-ventilaatoritele – EVS-1 regulaatorid.

    Plussid

    • Termostaat ja EC kiirusekontroller ühes
    • Releeväljund klapile / kütteseadmele kuni 10 A
    • Auto, 5 käsitsi kiirust ja OFF
    • Kütte- ja ventilatsioonirežiimid
    • Modbus RTU, IP54

    Miinused / piirangud

    • PT500 andur ostetakse eraldi
    • Releeväljund ainult ON / OFF – klappi ei reguleerita proportsionaalselt
    • Ainult pinnapealne paigaldus siseruumides
    • Juhib ainult EC-ventilaatoreid (mitte AC-mootoreid otse)

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast kõigi ühendatavate seadmete toite väljalülitamist.
    • Kaitsemaandus (PE) tuleb ühendada toite- ja väljundahelates.
    • Klapi / soojendi väljundvool – mitte üle 10 A.
    • Kasutage ainult PT500 tüüpi andurit.
    • Paigaldada ainult siseruumidesse, -10…+50 °C, 5–90 % rH kondenseerumiseta.

    Kiire valikujuhend

    85–305 VAC
    PT500
    0–6 / 0-10 VDC
    relee 10 A
    Modbus RTU
    IP54
    Sobib, kui on vaja:
    • EC-ventilaatoriga vee- või elektrilise õhusoojendi juhtimiseks temperatuuri järgi;
    • EC-ventilaatori ja veeklapiga õhujahuti juhtimiseks;
    • soojendi juhtimise integreerimiseks BMS-i.
    Kontrollige enne kasutamist:
    • EC-ventilaatori juhtsisendit (0–6 või 0-10 VDC);
    • klapi või soojendi voolu (≤ 10 A);
    • kas PT500 andur on tellitud.
    Oluline meeldetuletus: ECH-8-DM juhib EC-ventilaatorit signaaliga ja klappi / kütteseadet releeväljundiga – AC-ventilaatorite kiirust otse ei reguleeri.

    KKK

    Kas andur kuulub komplekti?
    Ei, PT500 andur tuleb tellida eraldi, nt FLTSN-P500-010.
    Millist kütteseadet saab ühendada?
    Veeklapp või elektrisoojendi kuni 10 A; suurem – kontaktori kaudu.
    Kas sobib jahutuseks?
    Jah, ventilatsioonirežiimis – EC-ventilaatori ja veeklapiga õhujahutitele.
    Milline on ventilaatori signaal?
    0–6 VDC (tehaseseade) või 0-10 VDC – valitakse sillusega.
    Kuidas Modbusi parameetreid lähtestada?
    Asetage sillus PROG-kontaktidele 1 ja 2 vähemalt 5 sekundiks.
