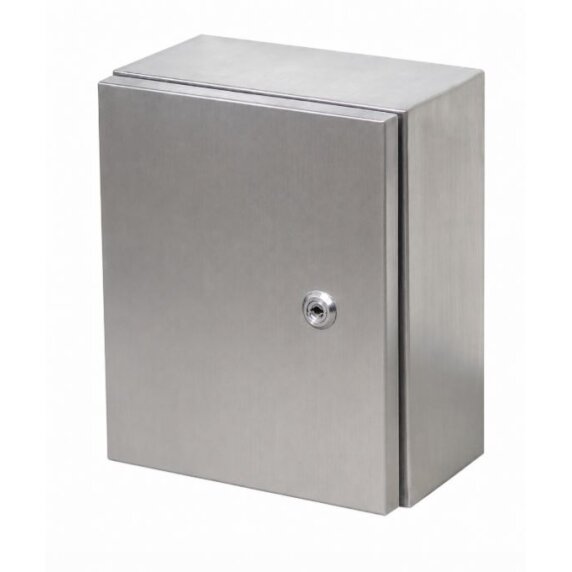

Elektrijaotuskilp | karp | jaotuskapp | paigaldusplaadiga | 500x700x200mm | hermeetiline | pinnapealne | roostevabast terasest | IP66

Tootekataloog

Elektrijaotuskilp | karp | jaotuskapp | paigaldusplaadiga | 500x700x200mm | hermeetiline | pinnapealne | roostevabast terasest | IP66

Tootekood: ES-740585

Küsi

Lisa võrdlusseEemalda võrdlusest Toodete võrdlemine (0)

Lisa lemmikutesse

Hind 477.83 € KM-ga

Soovid teistsugust hinda? Paku oma!

Lisa ostukorvi

Roostevabast terasest hermeetiline elektrikapp sisemise paigaldusplaadiga on mõeldud elektriliste komponentide, automaatikaseadmete, juhtimisseadmete, klemmide, releede, kontaktorite ning erinevate paigaldussõlmede ohutuks paigaldamiseks nii sise-, välis- kui ka tööstuskeskkonnas. Tegemist on kompaktse, kuid tugeva kapiga, mis on ette nähtud pikaajaliseks kasutamiseks kohtades, kus on vajalik maksimaalne vastupidavus niiskusele, tolmule, korrosioonile ja mehaanilistele mõjutustele.

Korpus on valmistatud kõrgekvaliteedilisest AISI 304 klassi roostevabast terasest, mistõttu sobib see agressiivsematesse keskkondadesse – toiduainetööstusesse, tootmistsehhidesse, välistingimustes paigaldustesse, pesualadesse, ventilatsioonisüsteemidesse, keemiatsoonidesse või niisketesse tehnoruumidesse.

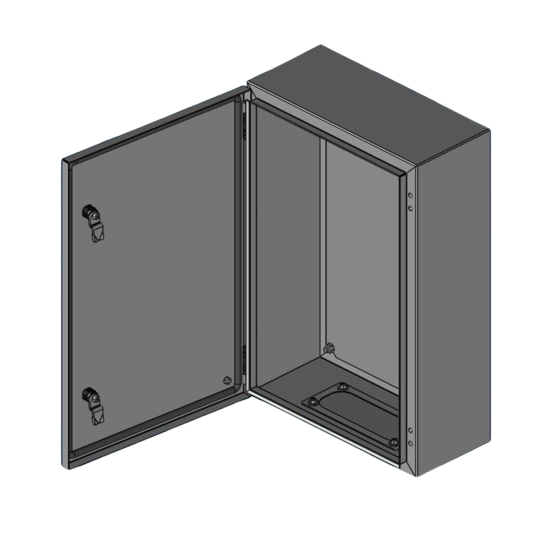

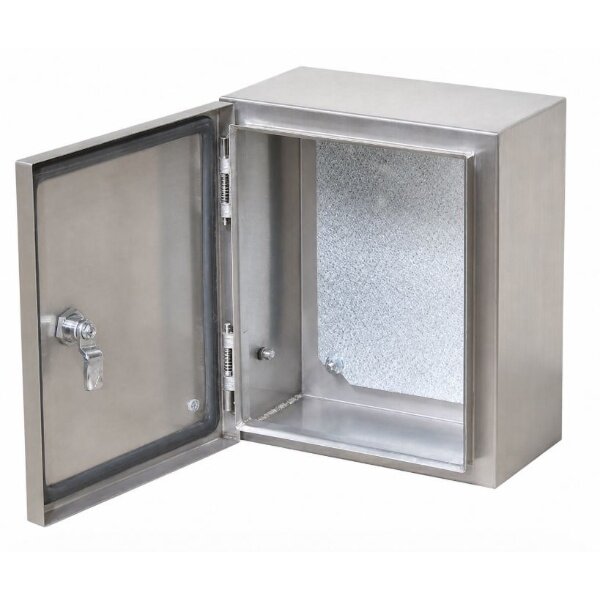

Tänu IP66 kaitseklassile, ühtsele polüuretaan PU tihendile, peidetud roostevabast terasest hingedele ning roostevabast terasest topeltvõtmega veerandpöördelukule säilitab kapp kõrge kaitsetaseme ka intensiivse kasutuse korral. Täiendava professionaalse eelise annab sisemine värvimata Alu Zinc paigaldusplaat, mis on mõeldud seadmete mugavaks kinnitamiseks korpuse sisse. Paigaldusplaat kinnitatakse spetsiaalsete keevitatud tappide külge, mistõttu korpuse välisel tagaseinal ei ole ühtegi poldipead – tagatud on maksimaalne hermeetilisus ja esteetiliselt puhas ühtlane välimus.
Info

Tehnilised andmed

Toote tüüp: hermeetiline roostevabast terasest elektrikapp / karp paigaldusplaadiga
Paigaldusviis: seinale / pinnapealne
Välismõõdud (W x H x D): 500 x 700 x 200 mm
Korpuse materjal: AISI 304 klassi roostevaba teras
Metalli paksus: 1,5 mm
Kaal: 27,30 kg
Kaitseklass: IP66
Pinnaviimistlus: lihvitud satiinpind
Ukse tihendus: ühtne valatud polüuretaan tihend
Ukse hinged: peidetud roostevabast terasest hinged
Lukk: roostevabast terasest
Ukse maandus: integreeritud maanduskruvi, korpuse külge keevitatud
Sisemine paigaldusplaat: alumiinium-tsink paigaldusplaat
Paigaldusplaadi kinnitus: kinnitatakse keevitatud tappidele
Nimiline tööpinge Ue: 690V AC
Nimiline isolatsioonipinge Ui: 1000V
Nimisagedus: 50-60 Hz
Standardid: IEC 61439-1&2; IEC 60529; IEC 62208; BS EN 60439-1&2; BS EN 60529

Funktsioonid

Maksimaalne kaitse keskkonnamõjude eest: IP66 klass tagab täieliku kaitse tolmu ja tugevate veejugade eest, kapp sobib nii sise- kui ka välistingimustes paigalduseks.
Korrosiooni- ja niiskuskindlus: AISI304 roostevaba teras talub niisket, agressiivset või kõrgendatud hügieeninõuetega keskkonda.
Täielikult keevitatud korpus: Ilma nõrkade ühenduskohtade või lisavuukideta – parem hermeetilisus, suurem mehaaniline tugevus ja pikem kasutusiga.
Sisemine paigaldusplaat seadmete kinnitamiseks: Alu Zinc paigaldusplaat võimaldab automaatikakomponente mugavalt paigaldada ning selle kinnitus keevitatud tappidele säilitab korpuse terviklikkuse.
Peidetud hinged ja turvaline lukk: Suletud ukse korral hinged ei paista, konstruktsioon näeb esteetiline välja ja on täiendavalt kaitstud väliste kahjustuste eest.
Ukse maanduspunkt: Integreeritud ukse maanduskontakt suurendab elektriohutust aktiivsete seadmete paigaldamisel.

Kasutamine

Kodukasutajale: Välipumpade juhtimine, väravaautomaatika, päikeseelektrijaamade jaotus, töökoja või garaaži võimsamad juhtimissõlmed, niisked tehnilised ruumid.
Elektripaigaldajale: Elektriautomaatika, kaitseaparaatide, releede, kontaktorite, klemmide ja juhtimisahelate paigaldamiseks. Sisemine paigaldusplaat võimaldab skeemi kiiresti ja korrektselt kokku panna.
Insenerile / projekteerijale: Sobib tööstuslike, hügieeniliste või väliste juhtimiskappide projekteerimiseks, kus on vajalik IP nõuete, mehaanilise töökindluse ja pikaealisuse täitmine. Plaadi kinnitus ilma läbivate poltideta võimaldab säilitada ühtse hermeetilise korpuse.
Tööstusspetsialistidele: Kasutatakse toiduainetööstuses, keemiatsoonides, pesualadel, ventilatsioonisüsteemides, veetöötlussõlmedes, tootmisliinides ja automaatikapostides.

Eelised

AISI304 roostevaba teras – vastupidav ja korrosioonikindel
Kõrge IP66 hermeetilisuse klass
Täielikult keevitatud korpus ilma nõrkade kohtadeta
Sisemine paigaldusplaat
Peidetud roostevabast terasest hinged
Roostevabast terasest lukk
Ühtne polüuretaan uksetihend
Integreeritud ukse maandus
Vastab IEC rahvusvahelistele standarditele

Puudused

Roostevabast terasest korpus on raskem kui plastkarbid
Kõrgema klassi korpus on kallim kui standardsed elektrikapid

Korduma kippuvad küsimused (KKK)
Kas sellel kapil on paigaldusplaat?

Jah, komplektis on sisemine paigaldusplaat seadmete mugavaks paigaldamiseks.

Kas paigaldusplaadi kinnituskruvid ulatuvad väljapoole?

Ei, plaat paigaldatakse keevitatud tappidele, korpuse tagasein jääb ühtne ja hermeetiline.

Kas see kapp sobib välitingimustesse?

Jah, IP66 kaitseklass ja AISI304 roostevaba teras võimaldavad kasutada seda välitingimustes ning niisketes kohtades.

Kas korpus sobib automaatikaseadmetele?

Jah, tänu paigaldusplaadile, 690V AC tööpingele ja IEC standarditele sobib see automaatikale ning elektriseadmetele.

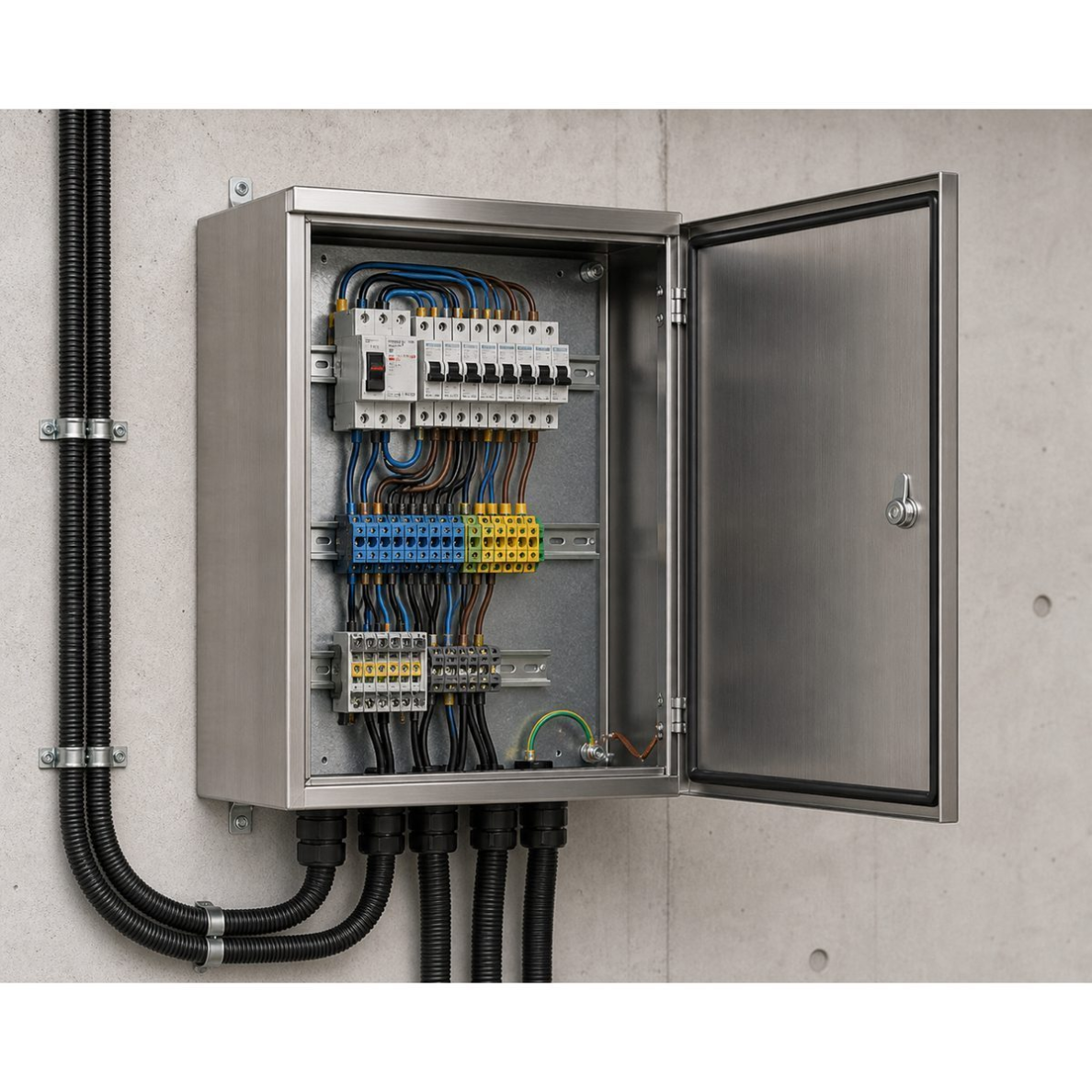

Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.

IP kaitseklasside väärtused

IP kaitseklass näitab seadme vastupanu keskkonnateguritele.

Esimene number näitab kaitset tolmu ja kõvade esemete eest.
Teine number näitab kaitset niiskuse eest.

Esimese numbri väärtused:

X — Pole testitud;
0 — Pole kaitset;
1 — Kaitseb üle 50 mm suuruste kõvade esemete eest;
2 — Kaitseb üle 12,5 mm suuruste kõvade esemete eest;
3 — Kaitseb üle 1 mm suuruste kõvade esemete eest;
4 — Kaitseb üle 1 mm suuruste kõvade esemete eest;
5 — Tolmukaitse;
6 — Täielikult tolmukindel.
Teise numbri väärtused:

X — Pole testitud;
0 — Pole kaitset;
1 — Kaitseb vertikaalselt langevate veepiisade eest;
2 — Kaitseb 15º nurga all langevate veepiisade eest;
3 — Kaitseb vihma eest, mis langeb 60º nurga all;
4 — Kaitseb veepihustite eest;
5 — Kaitseb veejugade eest;
6 — Kaitseb suure koguse vee eest;
7 — Kaitseb lühiajalise veealuse sukeldumise eest kuni 1 m sügavusele;
8 — Kaitseb pikaajalise veealuse sukeldumise eest kuni 3 m sügavusele.

CE-sertifikaat – ohutuse, kvaliteedi ja vastavuse garantii

See toode on märgistatud CE-märgisega, mis kinnitab vastavust kõikidele kehtivatele Euroopa Liidu direktiividele ja määrustele. CE-märgis ei ole pelgalt formaalsus – see on oluline kvaliteedi ja ohutuse näitaja, mis tagab, et toode on nõuetekohaselt hinnatud, testitud ja ohutult kasutatav kogu EL turul.

CE-sertifikaat tähendab, et toodet on hinnatud järgmiste põhikriteeriumide alusel:

Ohutusnõuded – tagab, et toode ei kujuta ohtu kasutajale ega keskkonnale
Elektromagnetiline ühilduvus (EMC) – seade ei häiri teiste seadmete tööd ja on vastupidav välistele häiretele
Keskkonnastandardid – vastab kehtivatele ökoloogilistele ja materjalikasutuse nõuetele
Töökindlus – toode sobib pikaajaliseks kasutamiseks vastavalt ettenähtud otstarbele

CE-märgis võimaldab:

toodet seaduslikult tarnida ja kasutada kõigis Euroopa Liidu riikides
tagada kõrge kvaliteedi ja ohutuse taseme
kasutada toodet nii koduses, ärilises kui ka tööstuslikus keskkonnas

CE-märgis on tootja vastutusdeklaratsioon, mis kinnitab, et toode vastab kõikidele kehtivatele standarditele ja EL õigusaktidele.

Mida see tähendab teile kui ostjale?

Ohutu kasutamine igapäevases tegevuses
Usaldusväärne töö ja väiksem rikete oht
Vastavus EL normidele ja nõuetele
Sobivus professionaalseteks lahendusteks
