Elektripaigaldise harukarp montaažiplaadiga | plastist | hermeetiline | 150x100x70mm | pinnapealne | hall | IP67

Elektripaigaldise jaotuskarp paigaldusplaadiga | ABS-plast | hermeetiline | 150x100x70mm | pinnapealne | hall | IP67

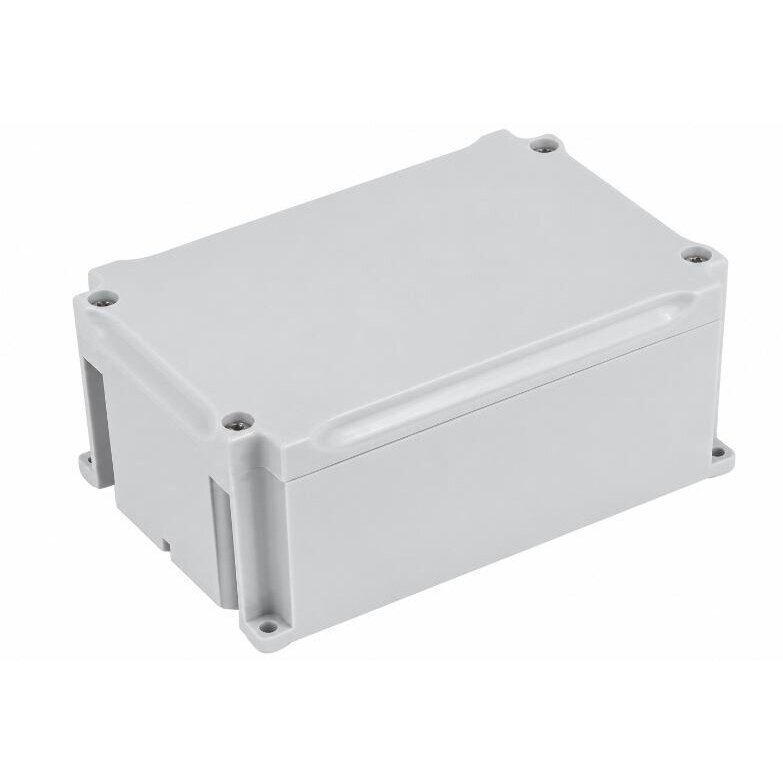

Tugev hermeetiline ABS-plastist jaotuskarp sisemise paigaldusplaadi ja kinnituskruvidega, mõeldud juhtmeühendustele, klemmidele, elektroonikaplaatidele, automaatikamoodulitele, anduritele ja juhtimissüsteemidele. 150 × 100 × 70 mm hall RAL 7035 korpus tagab IP67 kaitse tolmu ja vee eest, IK08 mehaanilise vastupidavuse ning 2,5 mm paksused seinad. EPDM-tihend, messingist keermestatud sisud ja välised kinnituslapatsid tagavad mugava paigalduse ning kaitse nõudlikumates kasutustingimustes.

• IP67 tihedus – täielik kaitse tolmu eest ja vastupidavus ajutisele sukeldamisele, tingimusel et kõik läbiviigud ja kaas säilitavad tiheduse.
• IK08 mehaaniline vastupidavus – korpus peab vastu 5 J energiaga mehaanilisele löögile.

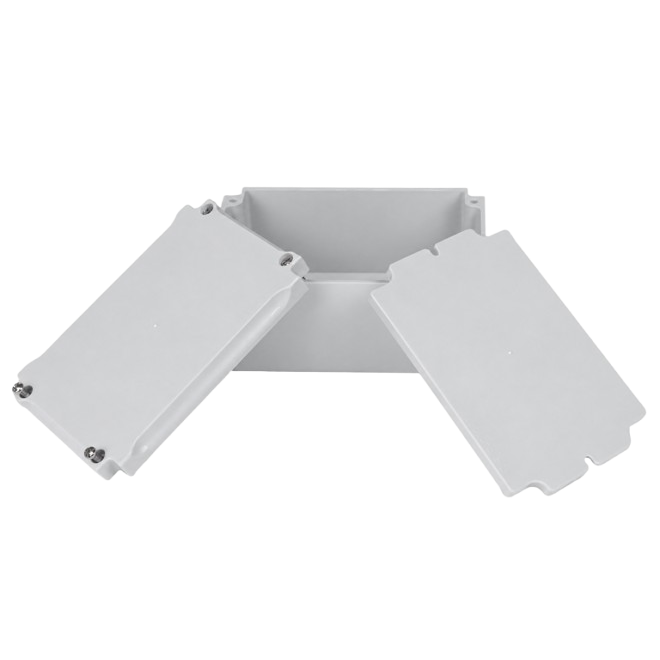

• ABS-paigaldusplaat – mõeldud klemmide, PCB-plaatide, releede, andurimoodulite ja muu elektroonika kinnitamiseks.
• EPDM-tihend – aitab säilitada tiheduse kaane ja korpuse vahel.
• 2,5 mm paksused seinad – tugev, jäik ja korrosioonikindel konstruktsioon.
• Messingist keermestatud sisud – tugevam ja mugavam kaane kinnitamine ning korduv avamine.
• Välised kinnituslapatsid – võimaldavad karbi paigaldada kaant avamata ja hermeetilisse korpuseossa kinnitusavasid tegemata.
• RAL 7035 hall värvus – neutraalne tehniline värv, mis sobib tööstusliku elektri- ja automaatikaseadmete keskkonda.
• Lai temperatuurivahemik – kasutamiseks ümbritseva õhu temperatuuril −20 °C kuni +70 °C.
• UL 94 HB süttivusklass – ABS-plasti süttivusomadus UL 94 klassifikatsiooni järgi.
• UV-kindluse omadus – UV-kindlus on märgitud; pikaajaliseks väliskasutuseks tuleb hinnata vastavaid katseomadusi.

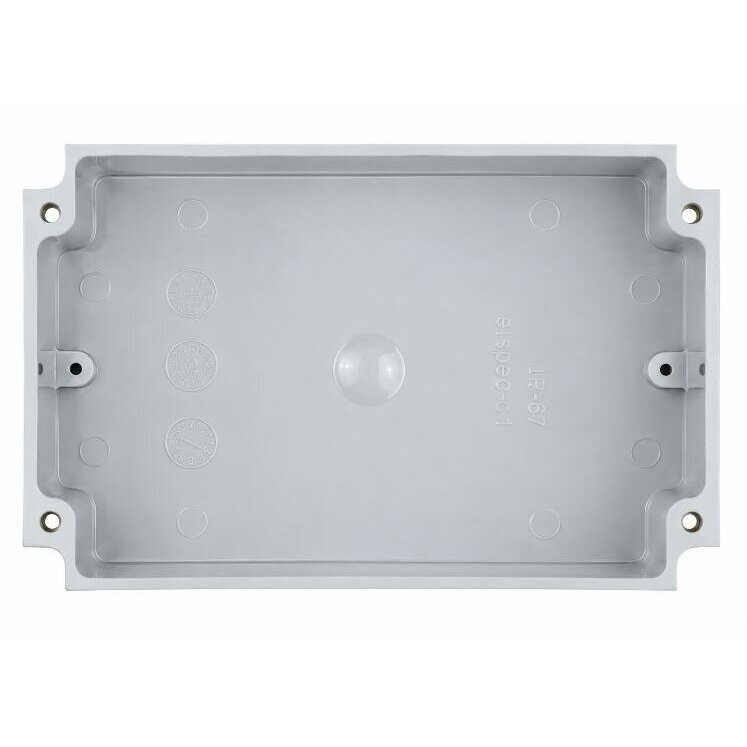

• Universaalsed kaabliläbiviigud – läbiviikude asukohad ja läbiviigud saab valida juhtmete arvu ja välisläbimõõdu järgi.
• Paigaldustarvikud komplektis – kruvid ja paigaldusplaat lihtsustavad karbi kasutuselevõttu.

• Elektripaigaldise juhtmete ühendus- ja jaotuspunktides
• Tööstusautomaatika andurite, lõpplülitite ja muundurite ühendamiseks
• Elektroonikaplaatidele (PCB), Arduino ja väikestele juhtimismoodulitele
• IoT-seadmetele ja kaugseiresüsteemidele
• GPS-, GSM- ja telemeetria sidemoodulitele
• Pumpade, ventilaatorite, ventiilide ja muude ajamite juhtimisühendustele
• Välisvalgustuse toite- ja signaalkaablite ühendustele
• Videovalvekaameratele, turva- ja häiresüsteemidele
• Kasvuhoonete, farmide, keldrite ja niiskete tehniliste ruumide automatiseerimiseks
• Masinate, konveierite ja tootmisliinide elektroonikasõlmedele
• OEM-elektroonika tootmiseks, prototüüpidele ja eriprojektidele

• ⚡ Enne paigaldust, juhtmete ühendamist või kaane avamist lülitage elektritoide välja ja kontrollige, et pinget ei oleks.

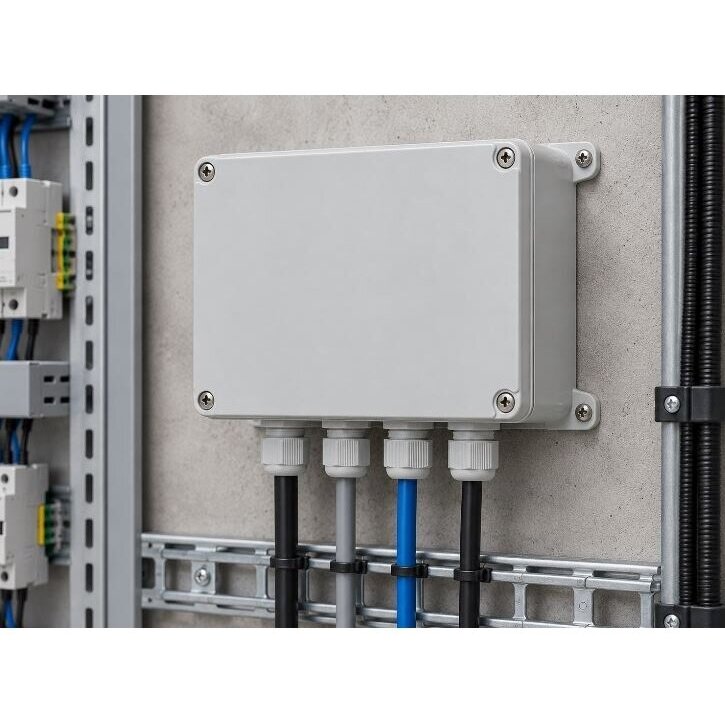

• Kinnitage korpus väliste kinnituslapatsite kaudu, kasutades sobivaid kinnitusvahendeid.

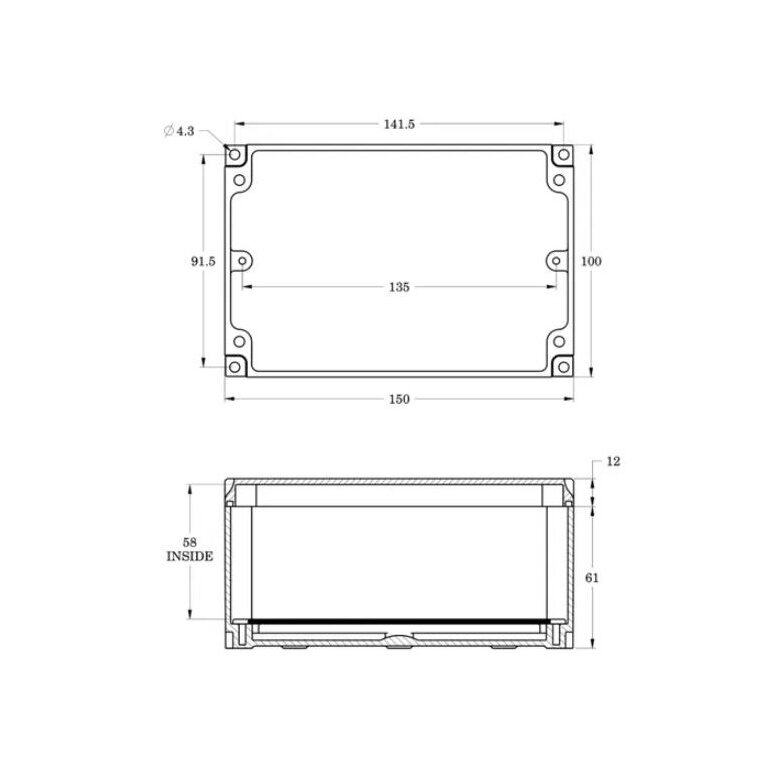

• Kinnitusavade vahekaugus – 141,5 × 91,5 mm, avade läbimõõt – Ø 4,3 mm.
• Kaabliläbiviikude jaoks kasutage IP67 või kõrgema kaitseklassiga läbiviike, mis sobivad konkreetse kaabli läbimõõduga.
• Avade puurimisel ärge kahjustage kaane tihenduskohti, messingist sisusid ega konstruktsioonilisi kinnitusdetaile.
• Välitingimustes paigaldades on soovitatav viia kaablid sisse altpoolt ja jätta tilgakaar.
• Enne kaane kinnitamist kontrollige, et EPDM-tihend oleks puhas, kahjustamata ja õigesti paigaldatud.
• Pingutage kaane kruvid ühtlaselt, ületamata tootele sobivat pingutusmomenti.
• Ärge kasutage karpi väljaspool määratud töötemperatuuri vahemikku −20 °C kuni +70 °C.
• Soojust eraldavate komponentide paigaldamisel hinnake temperatuuri tõusu suletud korpuses.
• Elektriühenduste jaoks kasutage sobivaid sertifitseeritud klemme ja järgige elektripaigaldise ohutusnõudeid.
• Paigalduse ja elektriühendused peab tegema kvalifitseeritud spetsialist.

Kiire valikujuhend

Hermeetiline ABS-jaotuskarp paigaldusplaadiga 150 × 100 × 70 mm | IP67 | IK08

Tugev RAL 7035 hall ABS-plastist korpus 2,5 mm paksuste seinte, IP67 kaitse, IK08 mehaanilise vastupidavuse, EPDM-tihendi, messingist keermestatud sisude ja väliste kinnituslapatsitega. Komplekti kuuluvad ABS-paigaldusplaat ja kruvid. Universaalne lahendus elektriühendustele, klemmidele, automaatikale, PCB-le, IoT-le, GPS-ile, GSM-ile ja väikestele elektroonilistele juhtimissõlmedele.
