  • Uus   Elektripaigaldise harukarp montaažiplaadiga | plastist | hermeetiline | 80x82x55 mm | pinnapealne | hall | IP67
    Uus   Elektripaigaldise harukarp montaažiplaadiga | plastist | hermeetiline | 80x82x55 mm | pinnapealne | hall | IP67 1
    Uus   Elektripaigaldise harukarp montaažiplaadiga | plastist | hermeetiline | 80x82x55 mm | pinnapealne | hall | IP67 2
    Uus   Elektripaigaldise harukarp montaažiplaadiga | plastist | hermeetiline | 80x82x55 mm | pinnapealne | hall | IP67 3
    Uus   Elektripaigaldise harukarp montaažiplaadiga | plastist | hermeetiline | 80x82x55 mm | pinnapealne | hall | IP67 4

    Elektripaigaldise harukarp montaažiplaadiga | plastist | hermeetiline | 80x82x55 mm | pinnapealne | hall | IP67

    Tootekood: ELSI-1-41201
    Küsi
    Hind 5.71 € KM-ga
    ( 4.72 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

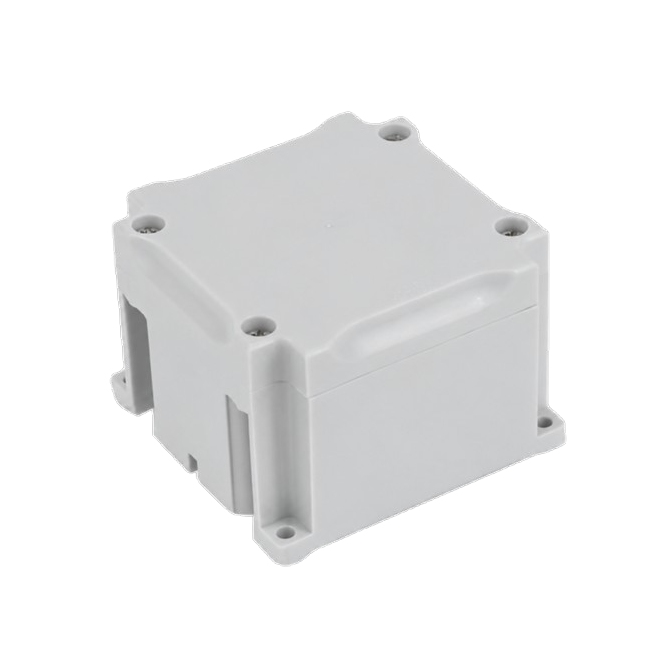

    Hermeetiline plastist IP67 harukarp 80 × 82 × 55 mm koos montaažiplaadiga, mõeldud juhtmeühenduste, klemmide, väikeste elektroonikamoodulite ja anduriliideste jaoks. Pinnapealne, halli värvi, tolmu- ja veekindel. Kaabliläbiviigud valitakse eraldi vastavalt kaabli läbimõõdule.

  • Info

    Elektripaigaldise harukarp paigaldusplaadiga | plastist | hermeetiline | 80x82x55mm | pinnapealne | hall | IP67

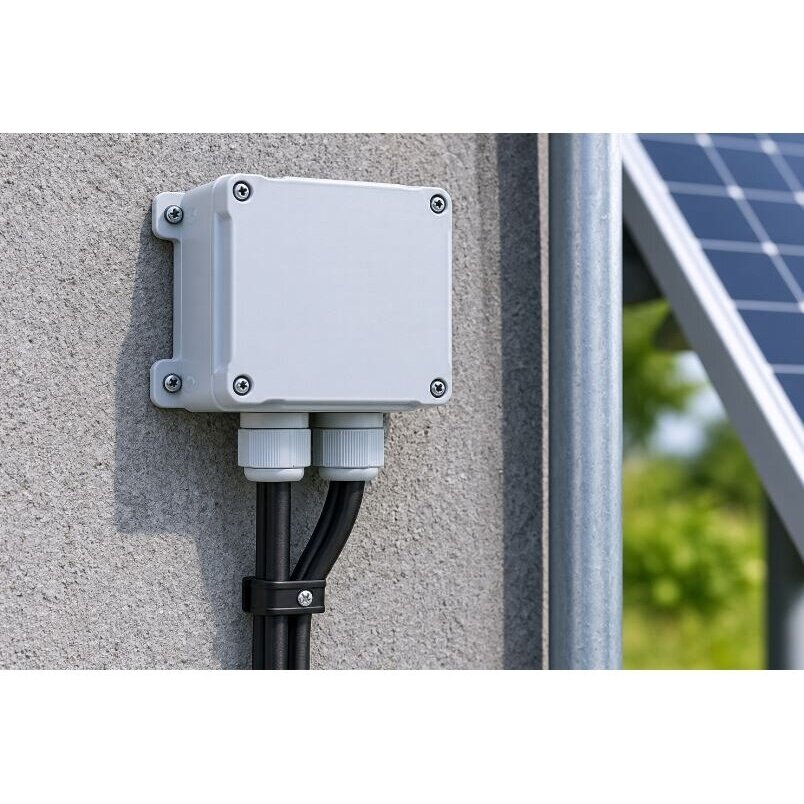

    Kompaktne hermeetiline plastkorpus sisemise paigaldusplaadiga. Mõeldud juhtmeühendustele, klemmidele, väikestele elektroonikaplaatidele ja anduriliidestele, kui seadmeid on vaja kaitsta tolmu, vee ja niiskuse eest. Paigaldatakse pinnale: seinale, konstruktsioonile, seadme raamile või masina korpusele.

    Põhiidee:
    Väike korpus lahendab sageli suure probleemi. Üks niiskuse kätte jäetud ühendus võib peatada terve liini, pumba või automaatikasüsteemi. 80×82×55 mm IP67 karp võimaldab ühenduse või väikese elektroonikasõlme paigaldada korrastatult, tihedalt ja hoolduseks ligipääsetavalt. Paigaldusplaat annab komponentidele tugeva aluse, mistõttu neid ei ole vaja liimida ega kinnitada otse korpuse seina külge.
    Kaitseklass
    IP67 – tolmukindel, vastupidav ajutisele vette sukeldamisele
    Mõõtmed
    80 × 82 × 55 mm
    Sees
    Paigaldusplaat komponentidele
    Paigaldus
    Pinnapealne, hall plastkorpus

    Tööpõhimõte

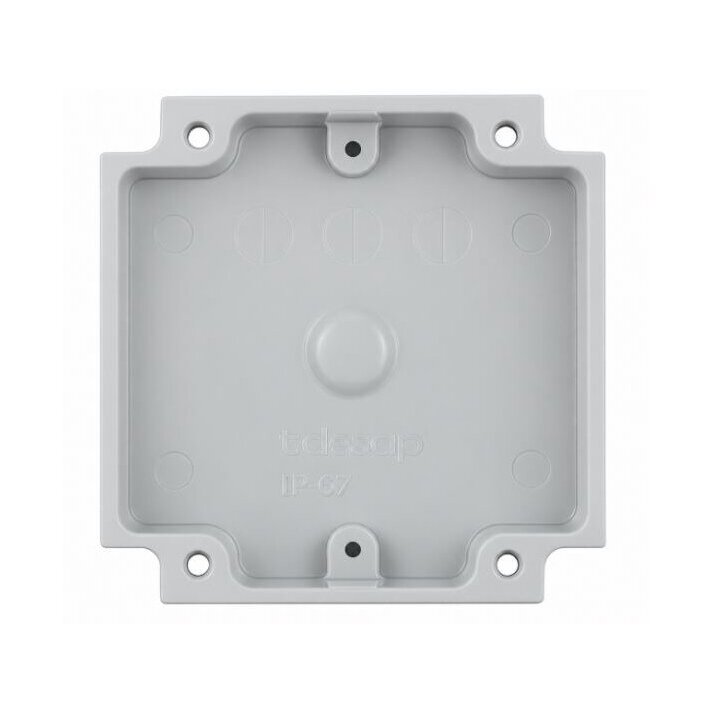

    Karbi alus kinnitatakse pinnale. Sisemisele paigaldusplaadile paigaldatakse klemmid, ühendusplokid, väike trükkplaat, releemoodul või andurimuundur. Kaablid viiakse sisse paigaldaja paigaldatud tihendatud läbiviikude kaudu, tavaliselt kaabliläbiviikude abil.

    Kaas surutakse vastu tihenduskontuuri. Kui korpus on õigesti suletud ja läbiviigud vastavad vähemalt IP67 klassile, on sisemus kaitstud tolmu ja vee eest ajutise sukeldamise korral (vastavalt IEC 60529 – kuni 1 m sügavusele, kuni 30 min).

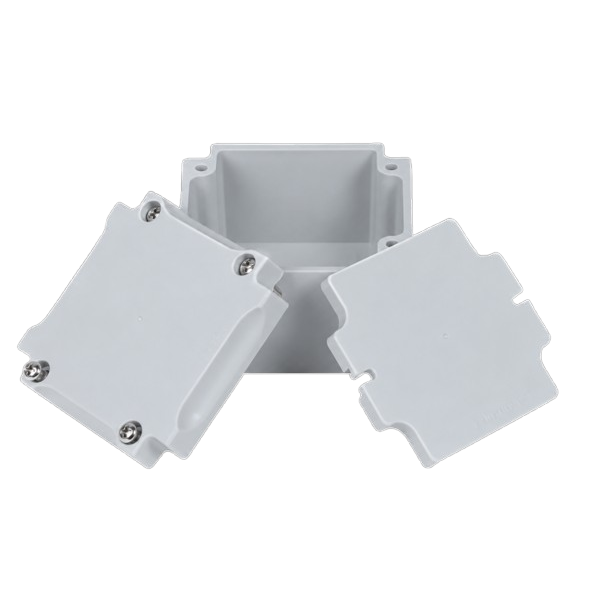

    Paigaldusplaat eraldab komponendid korpuse põhjast. Selle saab eemaldada, sõlme eelnevalt töölaual kokku panna ja seejärel tagasi korpusesse paigaldada. See kiirendab seeriakoostet ja lihtsustab hooldust.

    Miks on see karp kasulik?
    Saate väikese, tiheda ja korrastatud sõlme improviseeritud „isoleerlindi ja termokahaneva toru” lahenduste asemel. Ühendus jääb kontrollimiseks ligipääsetavaks, selle asukoht on selgelt nähtav ja seda saab vahetada ilma kogu paigaldist lahti võtmata.

    Tehnilised andmed

    Toote tüüp Elektripaigaldise jaotus- / ühenduskarp paigaldusplaadiga
    Korpuse materjal Plast

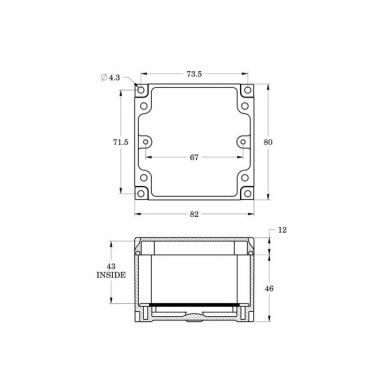

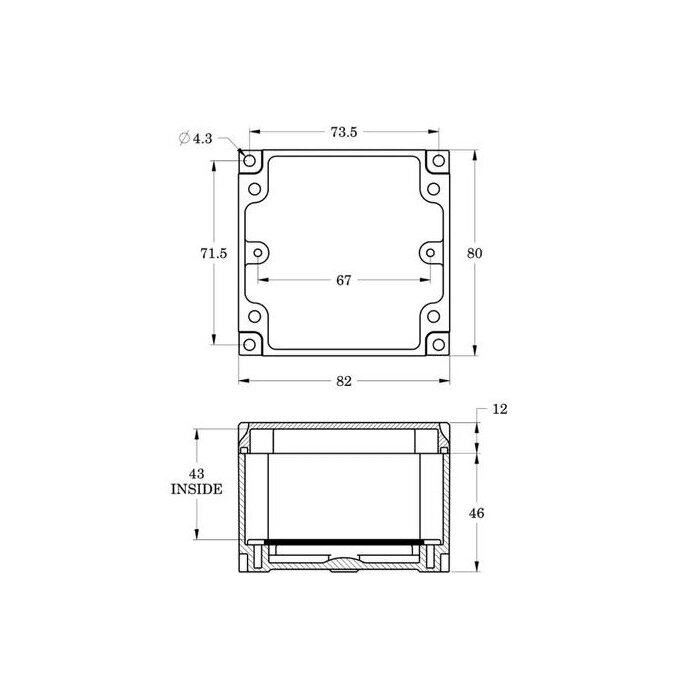

    Mõõtmed 80 × 82 × 55 mm
    Kaitseklass IP67 (vastavalt IEC 60529)
    Sisemine varustus Paigaldusplaat komponentide kinnitamiseks
    Paigaldusviis Pinnapealne
    Värvus Hall
    Tihedus Hermeetiline korpus tihendatud kaanega
    Kaabliläbiviigud Paigaldaja paigaldab vastavalt kaabli läbimõõdule (soovitatavad IP67/IP68 kaabliläbiviigud)

    Põhifunktsioonid

    • IP67 tihedus – ühendus on kaitstud tolmu, pritsmete, pesuvee ja ajutise üleujutuse eest.
    • Paigaldusplaat – tugev alus klemmidele, PCB-le ja moodulitele ilma liimi või improviseeritud kinnitusteta.
    • Eemaldatav koostepõhi – sõlme saab kokku panna töölaual ja alles seejärel korpusesse paigaldada.
    • Kompaktsed mõõtmed – 80×82×55 mm mahub masina raamile, profiilile, seadme taha või kitsasse nišši.
    • Vaba läbiviikude paigutus – avad tehakse sinna, kust kaablid tegelikult sisenevad, mistõttu ei ole vaja kaableid üle korpuse teise külje painutada.
    • Plastkorpus – ei roosteta, ei juhi elektrit ning seda on lihtne paigalduskohas puurida ja töödelda.
    • Pinnapealne paigaldus – seina ei ole vaja freesida ega konstruktsiooni lahti võtta.
    • Neutraalne hall värvus – sobib tööstuskeskkonda, seadmekorpustele ja tehnilistesse ruumidesse.
    • Ligipääsetav hooldus – kaane avamisel saab ühendusi kontrollida, mõõta või vahetada.

    Kus kasutatakse?

    • Andurite, lõpplülitite ja muundurite kaablite ühendamiseks masinate ja konveierite juures
    • Väikeste elektroonikaplaatide, kontrollerite ja muundurite korpusena OEM-seadmetes
    • Välisvalgustuse, prožektorite ja valgustite toitekaablite harude jaoks
    • Pumpade, ventilaatorite ja klapiajamite ühenduspunktidele
    • Niisketesse ruumidesse: keldritesse, katlaruumidesse, pesuruumidesse, kasvuhoonetesse, farmidesse
    • Videovalvekaamerate toite- ja signaaliühendustele fassaadil või postil
    • Kastmis-, mahutitaseme- ja temperatuurimõõtesüsteemide välissõlmedele
    • Prototüüpidele ja katseseadmetele, kui kiiresti on vaja hermeetilist korpust

    Kasutamine vastavalt vajadusele

    Seadmetootjale (OEM).
    Standardne ja korduvkasutatav korpus väikese elektroonika- või klemmisõlme jaoks, mida saab paigaldusplaadil seeriaviisiliselt kokku panna.
    Projekteerijale / insenerile.
    Selgelt määratletud IP67 klass ja mõõtmed võimaldavad korpuse otse spetsifikatsiooni ja paigutusjoonisele lisada.
    Paigaldajale / elektrikule.
    Kiire ja hermeetiline ühenduspunkt objektil, mida on hiljem lihtne leida, avada ja kontrollida.

    Praktiline kasutus

    Kui pesuliini raamil on vaja ühendada induktiivanduri kaabel juhtimiskapi kaabliga, kinnitage karp raamile anduri lähedale, paigaldage klemmiplokk paigaldusplaadile ja viige mõlemad kaablid altpoolt sisse läbi IP67 kaabliläbiviikude. Anduri saab hiljem vahetada, avades kaane ja ühendades klemmid lahti, ilma kaablit juhtimiskapini välja tõmbamata.

    Eelised

    • IP67 kaitse tolmu ja ajutise vette sukeldamise eest
    • Paigaldusplaat komponentide korrastatud kinnitamiseks
    • Kompaktne, mahub kitsastesse kohtadesse
    • Läbiviigud saab teha soovitud kohta
    • Plast ei roosteta ja seda on lihtne töödelda
    • Sobib nii üksikpaigalduseks kui ka seeriatootmiseks

    Puudused / piirangud

    • Väike sisemine ruum – ei sobi modulaarsele DIN-liistu seadmele; selleks valige suurem jaotuskilp
    • Kaabliläbiviigud ei kuulu komplekti ja valitakse vastavalt kaabli läbimõõdule
    • Lõplik IP67 kaitse sõltub läbiviikude kvaliteedist ja kaane õigest kinnitamisest
    • Suure võimsusega koormuste ja soojust eraldava elektroonika puhul tuleb hinnata soojuse hajumist

    Ohutus- ja paigaldusmärkused

    • ⚡ Enne karbi paigaldamist või avamist lülitage pinge välja ja kontrollige, et pinget ei oleks.
    • Puurige läbiviiguavad ainult vajaliku läbimõõduga ning kasutage IP67 või kõrgema klassi kaabliläbiviike ja tihendatud liitmikke.
    • Välitingimustes viige kaablid sisse altpoolt ja jätke tilgakaar, et vesi ei voolaks mööda kaablit läbiviigu juurde.
    • Enne sulgemist kontrollige, et tihenduskontuur oleks puhas ja kahjustamata, ning pingutage kaane kruvid ühtlaselt ristamisi.
    • Ärge kasutage tihendamata kinnitusavasid läbi korpuse põhja ilma tihenditeta, vastasel juhul IP67 kaitse ei säili.
    • Juhtmeühenduste jaoks kasutage sobivaid klemme; ärge jätke keerdjuhtmeid ilma klemmita.
    • Paigalduse peab tegema kvalifitseeritud elektrik vastavalt kehtivatele elektripaigaldise nõuetele.

    Kiire valikujuhend

    80 × 82 × 55 mm
    IP67
    Paigaldusplaadiga
    Pinnapealne | hall
    Sobib, kui vajate:
    • hermeetilist ühenduspunkti väljas või niiskes keskkonnas;
    • väikest korpust klemmidele, PCB-le või andurimuundurile;
    • korduvat lahendust seadmete tootmiseks.
    Kontrollige enne kasutamist:
    • kas komponendid mahuvad paigaldusplaadile koos kaablite painderaadiusega;
    • mitu kaabliläbiviiku on vaja ja kas need mahuvad korpuse seintesse;
    • kas korpuses olev elektroonika ei eralda suletud korpuse jaoks liiga palju soojust.
    Oluline meeldetuletus: karp ei ole jaotuskilp – kaitselülitite, arvestite ja muu modulaarse DIN-seadme jaoks valige moodulkilp.

    KKK

    Mida tähendab IP67?
    Korpus on täielikult kaitstud tolmu eest ja talub ajutist sukeldamist kuni 1 m sügavusele kuni 30 min (IEC 60529), kui läbiviigud ja kaas on tihedad.
    Kas seda saab paigaldada välitingimustesse?
    Jah, IP67 klass on mõeldud välis- ja niiskesse keskkonda; kaablid on soovitatav sisse viia altpoolt.
    Milleks on paigaldusplaat vajalik?
    Sellele kinnitatakse klemmid, PCB või moodulid, mistõttu ei ole vaja korpuse põhja puurida ega riskida tiheduse rikkumisega.
    Kas kaabliläbiviigud kuuluvad komplekti?
    Ei, läbiviigud valitakse eraldi vastavalt kaabli läbimõõdule ja vajalikule IP klassile.
    Kas DIN-liistu seadmed mahuvad?
    Ei, see karp on mõeldud ühendustele ja väikestele sõlmedele; modulaarse seadme jaoks valige DIN-kilp.
    Kas see sobib seadmete seeriatootmiseks?
    Jah, standardmõõtmed ja paigaldusplaat võimaldavad sõlme kokku panna korduvalt ja kiiresti.

    Hermeetiline jaotuskarp paigaldusplaadiga 80×82×55 mm IP67

    Kompaktne hall pinnapealne plastist IP67 karp paigaldusplaadiga: hermeetiline lahendus juhtmeühendustele, klemmidele, anduriliidestele ja väikesele elektroonikale välitingimustes, niisketes ruumides ja OEM-seadmetes.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
