Elektripaigaldise harukarp | plastikust | hermeetiline | 100x100x80mm | pinnapealne | hall | IP67

Elektripaigaldise jaotuskarp | ABS-plast | hermeetiline | 100x100x80mm | pinnapealne | hall | IP67

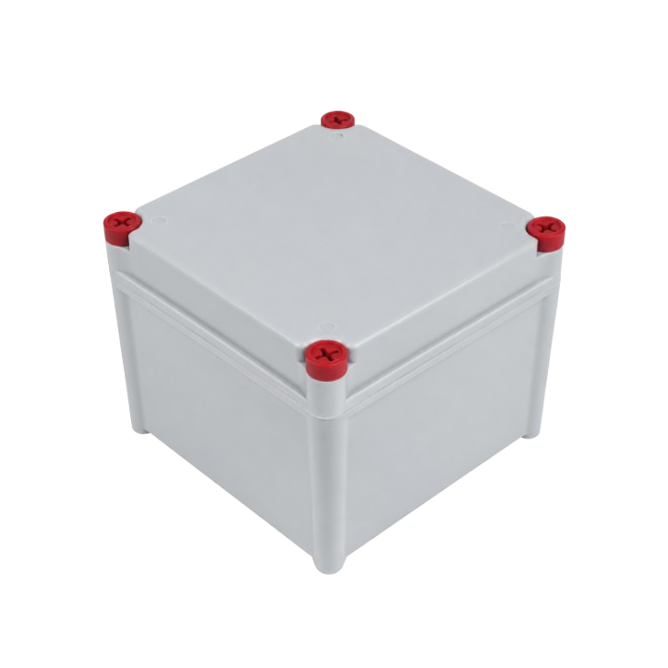

Kompaktne hermeetiline elektripaigaldise jaotus- ja ühenduskarp, valmistatud hallist RAL 7035 ABS-plastist. Mõeldud elektrijuhtmete ühenduste, klemmide, väikeste elektroonikakomponentide ja automaatikasõlmede kaitsmiseks keskkonnamõjude eest. 100 × 100 × 80 mm korpusel on IP67 kaitse tolmu ja vee eest, IK07 mehaaniline vastupidavus ning töötemperatuurivahemik −20 °C kuni +70 °C. Kaas tihendatakse valge silikoonvahtkummist tihendiga ja kinnitatakse punaste klaaskiuga tugevdatud nailonkruvidega. Kinnituskruvid kuuluvad komplekti. Kaabliläbiviigud, klemmid, DIN-liist ja paigaldusplaat komplekti ei kuulu.

• IP67 kaitse – kaitse tolmu ja ajutise vette sukeldamise eest kindlaksmääratud katsetingimustes.
• IK07 mehaaniline vastupidavus – korpuse vastupidavus 2 J mehaanilisele löögile.
• ABS-plastist konstruktsioon – elektrit mittejuhtiv ja korrosioonikindel korpus.
• Silikoonist tihend – aitab tagada kaane ja aluse hermeetilise ühenduse.
• PA6-GF30 kaanekruvid – nailonist konstruktsioonielemendid 30% klaaskiutäidisega.
• RAL 7035 hall värvus – neutraalne tehnilise seadmekorpuse värv.
• Kompaktsed mõõtmed – 100 × 100 × 80 mm korpus väikestele elektri- ja elektroonikasõlmedele.

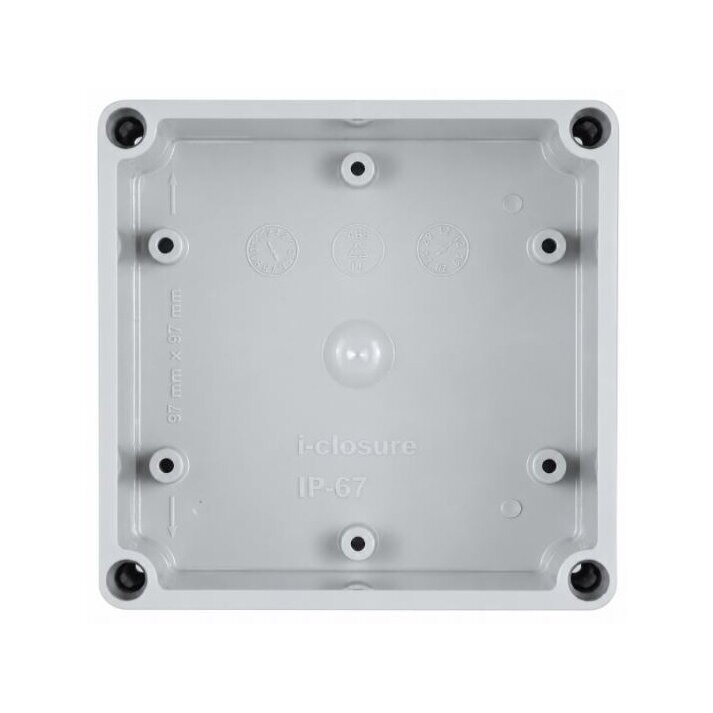

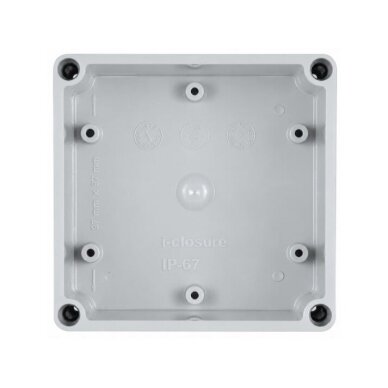

• Ette nähtud kinnituskohad – kinnitusavade vahekaugus 97 × 97 mm.
• Paindlik sisemise varustuse valik – projekti jaoks vajalikke komponente saab paigaldada, kui mõõtmed ja konstruktsioon seda võimaldavad.
• Kaablisisendite asukoha valik – avad saab teha vastavalt kaablite paigutusele ja korpuse konstruktsioonile.
• Töötemperatuur – −20 °C kuni +70 °C.
• UL 94 HB süttivusklass – plasti süttivusomadus.
• Kinnituskruvid komplektis – korpus tarnitakse paigalduskruvidega.

• Elektripaigaldise juhtmete ühendus- ja hargnemispunktides
• Väikestes tööstusautomaatika ühendussõlmedes
• Andurite, mõõteandurite ja signaalkaablite ühendustes
• Valgustuse toite- ja juhtkaablite ühendustes
• Pumpade, ventilaatorite ja muude seadmete ühendussõlmedes
• Elektroonikaplaatidele ja väikestele juhtimismoodulitele, kui paigaldatakse sobivad kinnitused
• IoT-, telemeetria- ja sidesüsteemide elektroonikakorpustena
• Tootmisseadmete ja tehnoloogiliste liinide elektripaigaldistes
• Keldrite, katlaruumide ja muude niiskemate tehniliste ruumide paigaldistes
• Välitingimuste elektrisõlmedes, kui paigaldustingimused vastavad korpuse omadustele
• Individuaalselt komplekteeritavates elektroonika- ja automaatikaprojektides

• ⚡ Enne paigaldamist, juhtmete ühendamist või karbi avamist lülitage elektritoide välja ja kontrollige, et pinget ei oleks.
• Kinnitage karp konstruktsioonis ette nähtud kinnituskohtade kaudu.

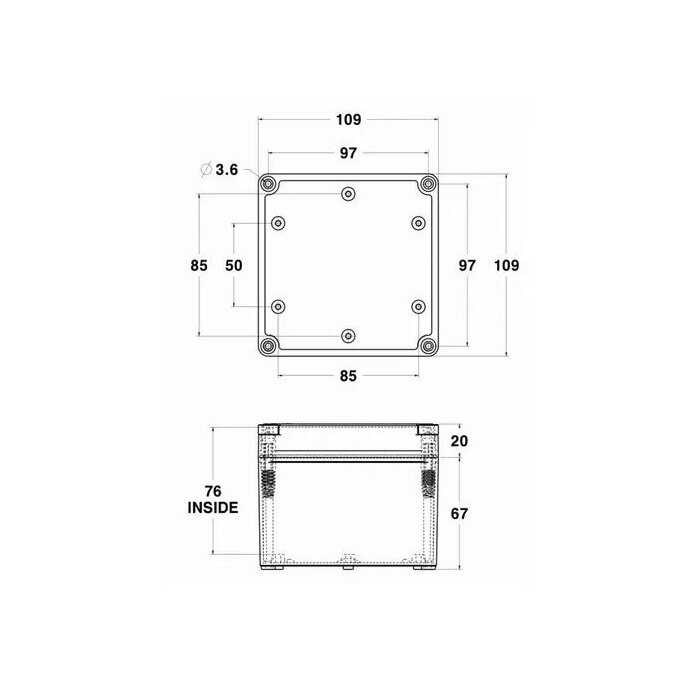

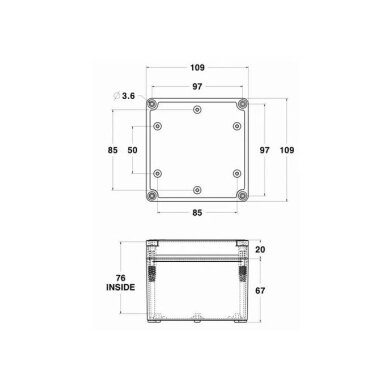

• Kinnitusavade vahekaugus – 97 × 97 mm, avade läbimõõt – Ø 3,6 mm.
• Kaablisisendite jaoks kasutage õigesti valitud hermeetilisi läbiviike, mis vastavad kaabli välisläbimõõdule ja nõutavale IP-klassile.
• Puurige korpusesse avad ainult sobivates kohtades, kahjustamata kaane tihenduskontuuri ega konstruktsioonielemente.

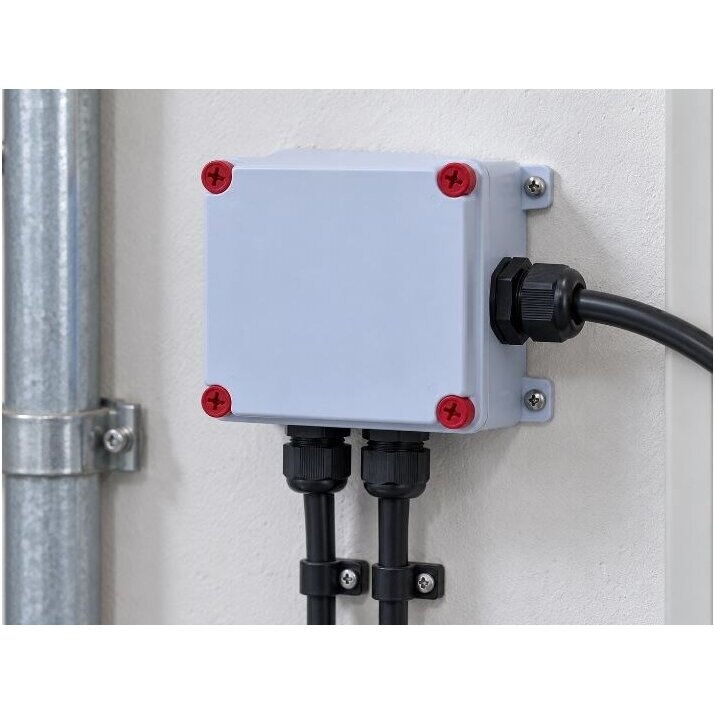

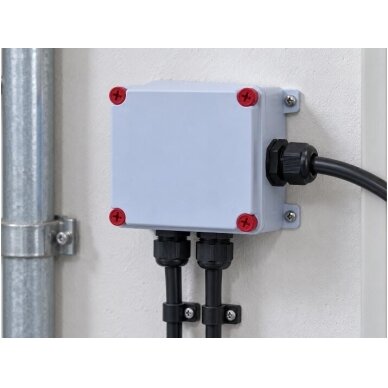

• Välitingimustes paigaldamisel on võimaluse korral soovitatav viia kaablid sisse altpoolt ja jätta tilgakaar.
• Sees kasutatavad klemmid või muud elektrilised komponendid peavad olema korralikult kinnitatud ja vastama kavandatud elektrikoormusele.
• Enne sulgemist kontrollige, et valge silikoontihend oleks puhas, kahjustamata ja õigesti paigaldatud.
• Pingutage kaane kruve ühtlaselt, ületamata plastist kinnituselementidele sobivat pingutusmomenti.
• Ärge ületage märgitud töötemperatuurivahemikku −20 °C kuni +70 °C.
• Kui korpuse sisse paigaldatakse soojust eraldav elektroonika, hinnake temperatuuri tõusu suletud ruumis.
• Elektripaigaldustöid peab tegema kvalifitseeritud spetsialist vastavalt kehtivatele ohutusnõuetele.

Kiire valikujuhend

Hermeetiline ABS elektripaigaldise jaotuskarp 100 × 100 × 80 mm | IP67 | IK07

Kompaktne hall RAL 7035 ABS-plastist korpus IP67 kaitsega tolmu ja vee eest, IK07 mehaanilise vastupidavuse, valge silikoonist kaanetihendi ja punaste PA6-GF30 kruvidega. Komplektis on kinnituskruvid. Sobib elektrijuhtmete ühendustele, automaatikasõlmedele ja väikestele elektroonikakomponentidele. Kaabliläbiviigud, klemmid, DIN-liist ja paigaldusplaat valitakse eraldi.
