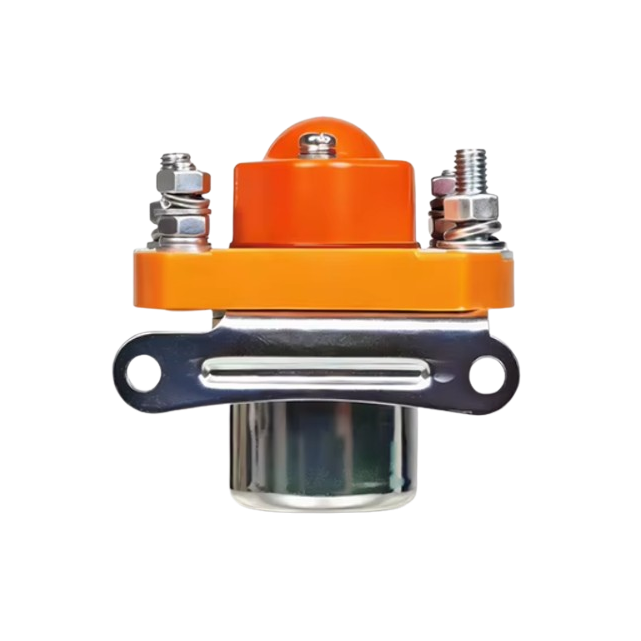

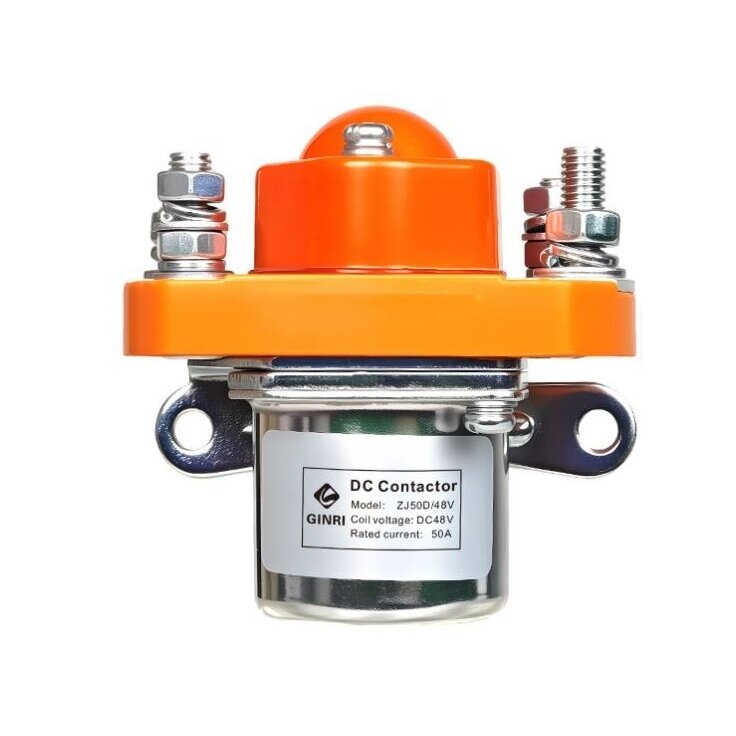

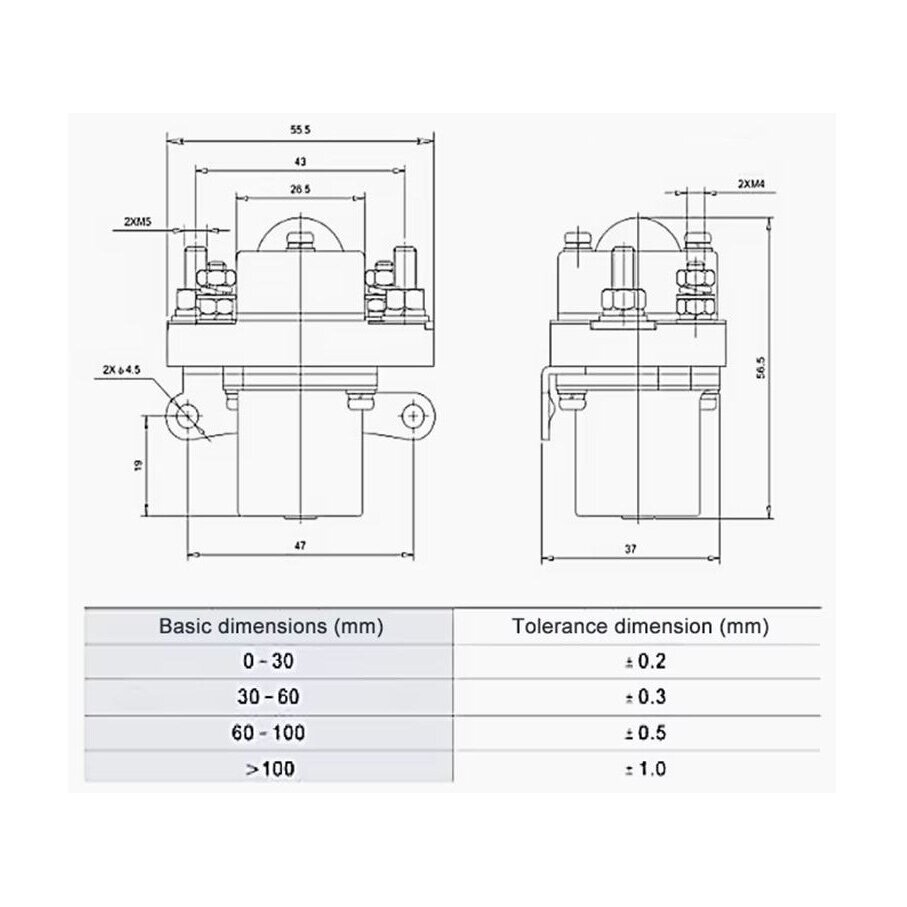

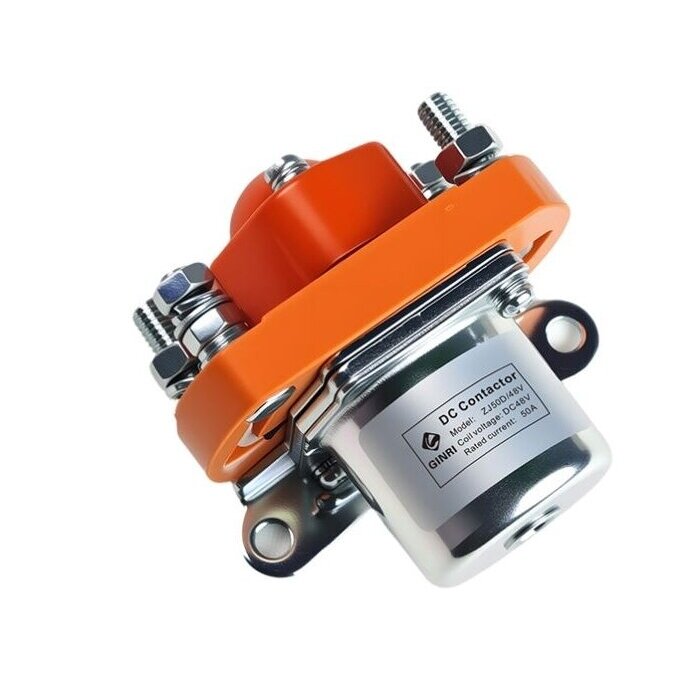

Elektromagnetiline kontaktor | 1NO | 50A | 24VDC | IP50

Kui kontaktori mähisele rakendatakse 24 V DC pinge, sulgeb elektromagnetiline süsteem normaalselt avatud peakontakti ning võimaldab juhtida eraldiseisvat alalisvoolu koormusahelat. Selline konstruktsioon võimaldab väikese võimsusega juhtsignaali abil lülitada suurema vooluga DC-ahelat.

Nimetatud 50 A kontaktide nimivool kehtib DC-1 kasutuskategooria korral. Seda ei tohi käsitleda lubatud vooluna kõikide võimalike DC-koormuste puhul. Mootoritel, solenoididel, mahtuvuslikel koormustel, inverteritel ja muudel seadmetel võivad olla suured käivitus- või lülitusvoolud, mistõttu tuleb kontaktor valida vastavalt tegeliku koormuse omadustele.

Kontaktori kaitseaste on IP50. Esimene number “5” tähendab kaitset tolmu sissetungimise eest koguses, mis võiks häirida seadme normaalset tööd. Teine number “0” tähendab, et IP-klassifikatsiooni järgi ei ole veekaitset määratud.

Parameeter 7Ie, ≤1 s kirjeldab lühiajalist lülitus- või käivituskoormust ning seda ei tohi tõlgendada kui luba kasutada kontaktorit pidevalt sellise vooluga.

• 24 V DC juhtmähis.
• 50 A kontaktide nimivool vastavalt DC-1 kategooriale.
• Kontaktiahel kuni 80 V DC.
• 1NO peakontakt.
• AgCu(10)/Cu kontaktmaterjal.
• Termoreaktiivne BMC-korpus.
• IP50 kaitseaste.
• 300 000 mehaanilist tsüklit.

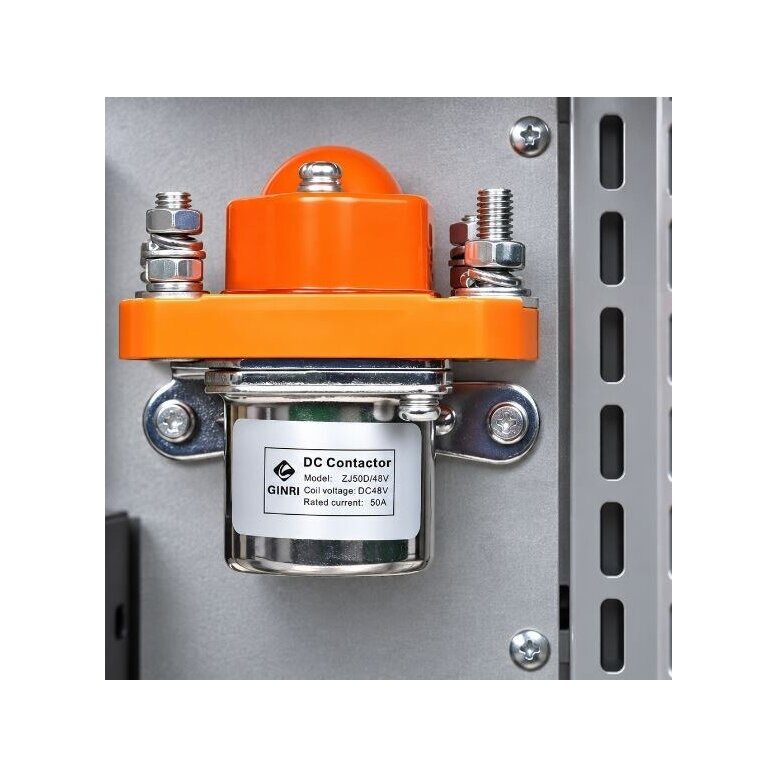

• Poltkinnitus.

• Mõeldud alalisvooluahelatele.
• Mugav 24 V DC juhtimine.
• 50 A DC-1 lülitusvool.
• Kompaktne elektromagnetiline konstruktsioon.
• Suur mehaaniline eluiga – esitatud andmete järgi kuni 300 000 tsüklit.
• IP50 kaitse tolmu sissetungi eest, mis võiks seadme tööd häirida.
• Sobib erinevatele aku- ja tööstuslikele DC-süsteemidele.

• 50 A vool on määratud DC-1 kasutuskategooria järgi ega sobi automaatselt kõikidele koormustüüpidele.
• Kontaktide nimipinge – maksimaalselt 80 V DC.
• IP50 ei taga kaitset vee eest.
• Induktiivsete, mootor- ja mahtuvuslike koormuste puhul tuleb arvestada tegelikke käivitus- ja lülitusvoole.
• 7Ie parameeter on lühiajaline näitaja, mitte pideva koormuse lubatud väärtus.
• Täpne klemmide numeratsioon tuleb kontrollida konkreetse toote ühendusskeemilt.

Juhtmähise pinge on 24 V DC.

50 A vastavalt DC-1 kasutuskategooriale.

Esitatud spetsifikatsiooni järgi kuni 80 V DC.

Üks normaalselt avatud peakontakt – 1NO.

Seda ei saa määrata ainult 50 A DC-1 näitaja põhjal. DC-mootor on induktiivne koormus ja võib käivitamisel võtta oluliselt suuremat voolu. Kontaktor tuleb valida mootori tegeliku käivitus-, töö- ja lülitusvoolu ning tootja määratud kasutuskategooria järgi.

Ei. IP50 klassifikatsioonis tähendab teine number “0”, et veekaitset ei ole määratud.

Kontaktor on lülitusseade, mitte lühisekaitseaparaat. DC-ahelas tuleb eraldi ette näha sobiv lühise- ja liigvoolukaitse, mis valitakse vastavalt juhtmetele, toiteallikale ja ühendatud koormusele.

Enne kontaktori valimist mootoritele, inverteritele, UPS-süsteemidele, elektromagnetilistele või muudele induktiivsetele ja mahtuvuslikele koormustele tuleb hinnata tegelikke käivitus- ja lülitusvoole. Ainult 50 A DC-1 nimivoolust ei piisa, et kinnitada kontaktori sobivust keerukama koormuse jaoks.
