Elektromehaaniline riiv | lukk | pakiautomaatidele | 24VDC | 1A | 73x66x13mm | avaneb toite sisselülitamisel | terasest | must

Tootekood: ES-DK203B24

Küsi

Lisa võrdlusseEemalda võrdlusest Toodete võrdlemine (0)

Lisa lemmikutesse

Hind 8.52 € KM-ga
( 7.04 € KM-ta )

Soovid teistsugust hinda? Paku oma!

Lisa ostukorvi

Elektromehaaniline kapilukk on mõeldud pakiautomaatidele, hoiukappidele, spordiklubidele, koolidele, müügiautomaatidele ning teistele automaatselt juhitavatele ustele. Lukk töötab fail-secure põhimõttel – voolu puudumisel jääb see lukustatuks ning vabastab lukustusmehhanismi, kui sellele antakse 24 V DC impulss. Tugevdatud teraskonstruktsioon, kuni 150 kg lukustuskonksu hoidejõud ja universaalne paigaldussuund tagavad töökindla ja pikaajalise kasutamise ka intensiivse koormuse korral.

Elektromehaaniline kapilukk – 24 V DC, 1 A, avaneb toite rakendamisel, konksu vastupidavus kuni 150 kg

Elektromehaaniline kapilukk on mõeldud pakiautomaatidele, hoiukappidele, spordiklubide ja koolide kappidele, müügiautomaatidele ning teistele automaatselt juhitavatele uksekonstruktsioonidele. Lukku juhitakse elektrilise impulsiga: kui toide on välja lülitatud, jääb uks lukustatuks, ning 24 V DC rakendamisel aktiveerub sisemine elektromehaaniline mehhanism ja lukustuskonks vabastatakse.

Korpus on valmistatud lehtterasest ning peamised sisemised mehhanismiosad süsinikterasest. Tugevdatud konstruktsioon, paksem vedru ja vastupidavus kuni 150 kg tõmbekoormusele võimaldavad lukku kasutada intensiivsemalt töötavates kapisüsteemides.

Kompaktse konstruktsiooni saab paigaldada sõltumata ukse vasak- või parempoolsest avanemissuunast. Paigaldamisel tuleb kindlasti ette näha mehaanilise avariivabastuse võimalus, et kappi saaks avada toitekatkestuse, kontrolleri rikke või lukustusmehhanismi kinnikiilumise korral.

Tööpõhimõte – fail-secure:
Kui toide on välja lülitatud, jääb lukk lukustatuks. 24 V DC toite rakendamisel lukustusmehhanism aktiveerub ja uks avaneb. Elektritoite katkemisel lukk iseenesest ei avane.

Oluline teave avariivabastuse kohta:
Paigaldamisel tuleb jätta ligipääs mehaanilise vabastuse kohale. Kuna toite kadumisel jääb see lukk lukustatuks, ei pruugi kappi olla võimalik avada, kui toiteallikas tühjeneb või juhtimissüsteem rikki läheb ja mehaanilist avamisviisi ei ole ette nähtud.

Toite märkus:
Märgitud elektrilised parameetrid on 24 V DC, 1 A. Toiteallikas ja juhtimisväljund peavad tagama vajaliku pinge ja voolu. Lukku ei tohi ühendada otse 230 V AC elektrivõrku.

Luku tüüp
Elektromehaaniline riiv

Tööpõhimõte
Fail-secure

Toide
24 V DC

Märgitud vool
1 A

Materjal
Süsinikteras

Pinnakate
Elektroforeetiline kate

Sobiv ukse kaal
0,5–4 kg

Märgitud konksu vastupidavus
Kuni 150 kg

Elektromehaaniline avamine

Luku sees on elektriline ajam, mis 24 V DC juhtimpulsi saamisel vabastab lukustuskonksu. Ust saab avada käsitsi või sõltuvalt kapi konstruktsioonist ja vedru pingest võib see veidi ettepoole avaneda.

Pärast toite eemaldamist naaseb lukumehhanism lukustusasendisse. Ukse sulgemisel surub vastusdetail või konks mehhanismi fikseerimisasendisse ja kapp lukustub uuesti.

Tööjärjekord:

Uks suletakse ja lukustuskonks fikseerub.
Ilma toiteta jääb lukk lukustatuks.
Kontroller rakendab lühiajaliselt 24 V DC toite.
Elektromehaaniline mehhanism vabastab konksu.
Uks avatakse ja seejärel valmistub lukk järgmiseks lukustustsükliks.

Fail-secure tööpõhimõte

See lukk töötab fail-secure põhimõttel. See tähendab, et elektritoite katkemisel jääb lukustuskonks fikseerituks ja kapi sisu jääb lukustatuks.

Selline tööpõhimõte sobib pakiautomaatidele, müügiautomaatidele, hoiukappidele ja teistele süsteemidele, kus toitekatkestuse korral on oluline hoida uks lukustatuna.

Ei ole mõeldud evakuatsiooniustele:
See lukk on mõeldud mööbli, kappide, terminalide ja automaatide ustele. Seda ei tohi kasutada evakuatsiooniks mõeldud ustel ega ruumide väljapääsudel, kus toitekatkestuse korral on vajalik automaatne avanemine.

Tugevdatud teraskonstruktsioon

Luku väliskorpus on valmistatud lehtterasest ja peamised sisemised detailid süsinikterasest. Paksem materjal ja tugevdatud vedru on mõeldud mehhanismi sagedaseks liikumiseks ning ukse korduvaks sulgemiseks.

Elektroforeetiline pinnakate katab metallosad ühtlase kaitsekihiga ja aitab vähendada pinnakorrosiooni ohtu tavapärastes sisetingimustes.

Märgitud konksu vastupidavus kuni 150 kg

Esitatud teabe kohaselt võib lukustuskonks taluda kuni 150 kg tõmbekoormust ilma ilmse jäävdeformatsioonita. See viitab tugevdatud mehaanilisele konstruktsioonile, mis sobib kappide ja automaatide uste fikseerimiseks.

Lukul on kirjeldatud ka löögi- ja libisemiskindlust, mis aitab hoida konksu fikseerituna vibratsiooni või uksele mõjuva mehaanilise jõu korral.

Koormusnäitaja selgitus:
Märgitud 150 kg väärtus kirjeldab lukustuskonksu tõmbekatset, mitte soovitatavat ukse kaalu. Sobiv ukse kaal on eraldi märgitud vahemikuna 0,5–4 kg.

Süsteemi tegelik vastupidavus:
Lukustussüsteemi üldine kandevõime ei sõltu ainult lukust, vaid ka vastukonksust, uksest, hingedest, korpusest, kinnituskruvidest ja paigaldusalusest. Nõrk kapikonstruktsioon võib deformeeruda enne lukku ennast.

Sobib 0,5–4 kg kaaluvatele ustele

Lukk on mõeldud kappide ja automaatide ustele kaaluga 0,5 kuni 4 kg. Ukse kaal on oluline, et lukustusmehhanismi ei koormataks üle ja uks saaks pärast avamist õigesti avaneda.

Kui uks on väga kerge, võib vaja minna lisavedru või tõukurit, et see pärast avamist korpusest eemale liiguks. Kui uks on liiga raske, ei tohi kogu koormus kanduda luku konksule — ust peavad toetama õigesti reguleeritud hinged ja konstruktsioonilised tugipunktid.

Paigaldus ilma vasak- või parempoolse piiranguta

Lukul ei ole ranget vasak-, parem-, positiivset ega negatiivset paigaldusvarianti. Seetõttu saab seda kohandada eri suundades avanevatele kapiustele, kui konks ja vastusdetail on õigesti joondatud.

Paigaldusasend tuleb valida nii, et lukustuskonks liiguks vabalt, ei hõõruks vastu kapi korpust ega oleks pideva külgkoormuse all.

Ärge paigaldage mehhanismi pinge all:
Suletud uks ei tohi suruda lukustuskonksu külgsuunas. Liigne külgkoormus võib takistada elektrilist avamist, suurendada vooluvajadust ja kiirendada mehhanismi kulumist.

Lai märgitud temperatuurivahemik

Esitatud teabe kohaselt on lukk mõeldud töötama ümbritseva keskkonna temperatuuril −40 kuni +60 °C. See võimaldab seda kasutada kütmata siseruumides, tehnilistes kappides või muutuva temperatuuriga keskkonnas.

Toite- ja juhtimisnõuded

Luku märgitud toide on 24 V DC, 1 A . Juhtimiseks võib kasutada sobiva võimsusega releeväljundit, transistorjuhtimist või spetsiaalset kapijuhtimismoodulit.

Kui kontrolleri väljund ei suuda anda otse 1 A voolu, tuleb kontrolleri ja luku vahele paigaldada eraldi relee või võimsusjuhtimismoodul. Toiteahelas on soovitatav kasutada lühisekaitset.

Toiteallika valimisel tuleb arvestada:

Samaaegselt avatavate lukkude arvu.
Iga luku märgitud 1 A voolu.
Kaablite pikkust ja võimalikku pingelangu.
Kontrolleri, indikaatorite ja teiste süsteemikomponentide energiatarvet.
Täiendavat võimsusvaru.

Ärge ühendage otse väikese vooluga kontrolleriväljundisse:
Kui läbipääsu- või kapikontrolleri väljund on mõeldud ainult väikese signaalivoolu jaoks, võib 1 A koormuse otsene ühendamine kontrollerit kahjustada.

Mehaaniline avariivabastus

Luku paigalduses peab olema ette nähtud mehaanilise vabastuse koht. Selle kaudu saab mehhanismi vabastada trossi, hoova või muu kapivalmistaja ette nähtud lahendusega.

Mehaanilise vabastuse juurdepääs peab olema ainult hoolduspersonali kasutuses, kuid seda ei tohi katta viisil, mis takistab selle kasutamist avariiolukorras.

Tehnilised andmed

Toote tüüp	Elektromehaaniline konksriiv kappidele
Juhtimise tüüp	Elektriline ajam
Tööpõhimõte	Fail-secure – ilma toiteta lukustatud, toite rakendamisel avaneb
Tööpinge	24 V DC
Märgitud töövool	1 A
Korpuse materjal	Lehtteras
Sisemiste mehaaniliste osade materjal	Süsinikteras
Pinnakate	Elektroforeetiline värvkate
Värvus	Must
Sobiv ukse kaal	0,5–4 kg
Märgitud konksu tõmbekindlus	Kuni 150 kg ilma ilmse jäävdeformatsioonita
Töökeskkonna temperatuur	−40...+60 °C
Paigaldussuund	Universaalne, ilma vasak- või parempoolse piiranguta
Mehaanilise avariivabastuse võimalus	Tuleb paigaldamisel ette näha
Kasutuskeskkond	Kappide, terminalide, müügiautomaatide ja teiste väikeste uste lukustamiseks

Peamised omadused

Elektromehaaniline avamine 24 V DC rakendamisel.
Fail-secure töö – toitekatkestuse korral jääb lukustatuks.
Märgitud töövool 1 A.
Tugevdatud teraskorpus.
Sisemised osad süsinikterasest.
Paksem vedru sagedasemaks kasutamiseks.
Elektroforeetiline kaitsekate.
Märgitud konksu tõmbekindlus kuni 150 kg.
Löögi- ja libisemiskindel.
Sobib 0,5–4 kg kaaluvatele ustele.
Universaalne paigaldussuund.
Kompaktne konstruktsioon.
Töötemperatuur −40...+60 °C.
Võimalus ette näha mehaaniline avariivabastus.

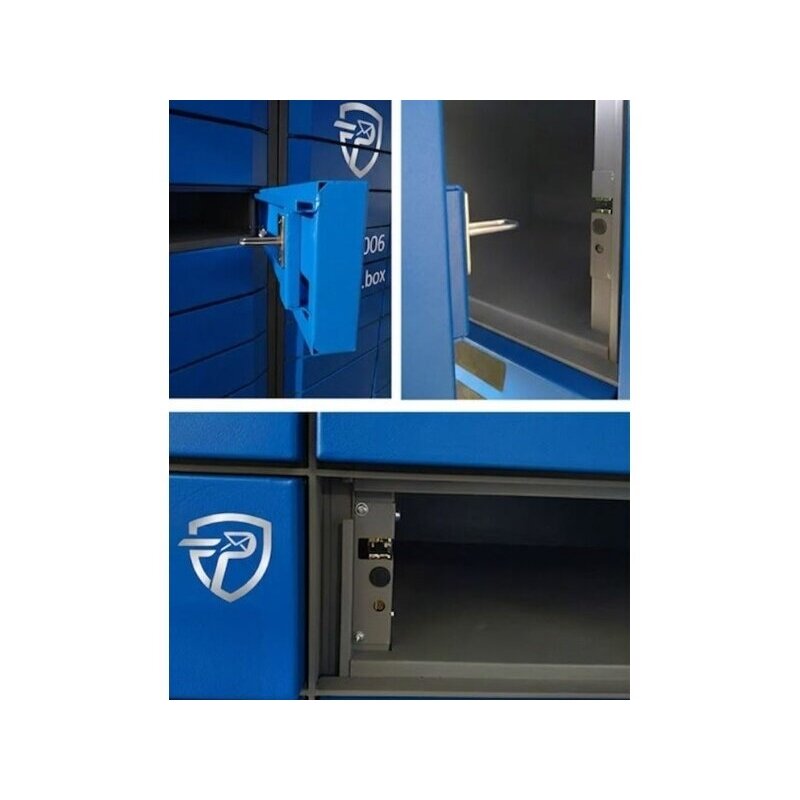

Kasutusalad

Pakiautomaatidele
Automaatselt juhitavatele pakkide ja kaupade väljastuskappidele.

Spordiklubide kappidele
Riietusruumide hoiukappide ustele.

Koolikappidele
Õpilaste ja töötajate isiklike asjade hoiustamissüsteemidele.

Müügiautomaatidele
Toodete, seadmete või väljastussektsioonide uste juhtimiseks.

Elektroonilistele hoiukappidele
Kontorite, tootmise, logistika ja avalike ruumide kappidele.

Paigalduskäik

Hinnake ukse kaalu. See peab jääma vahemikku 0,5–4 kg.
Valige paigalduskoht. Lukk ja vastukonks peavad mahtuma kapi sisse.
Kontrollige avanemissuunda. Kuigi lukk on universaalne, peab lukustuskonks liikuma ilma külgkoormuseta.

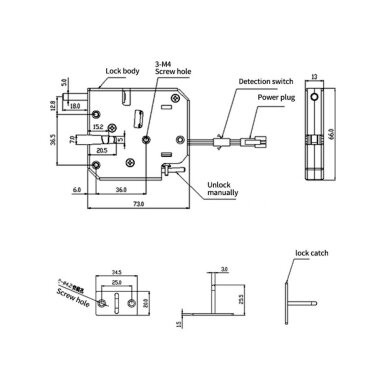

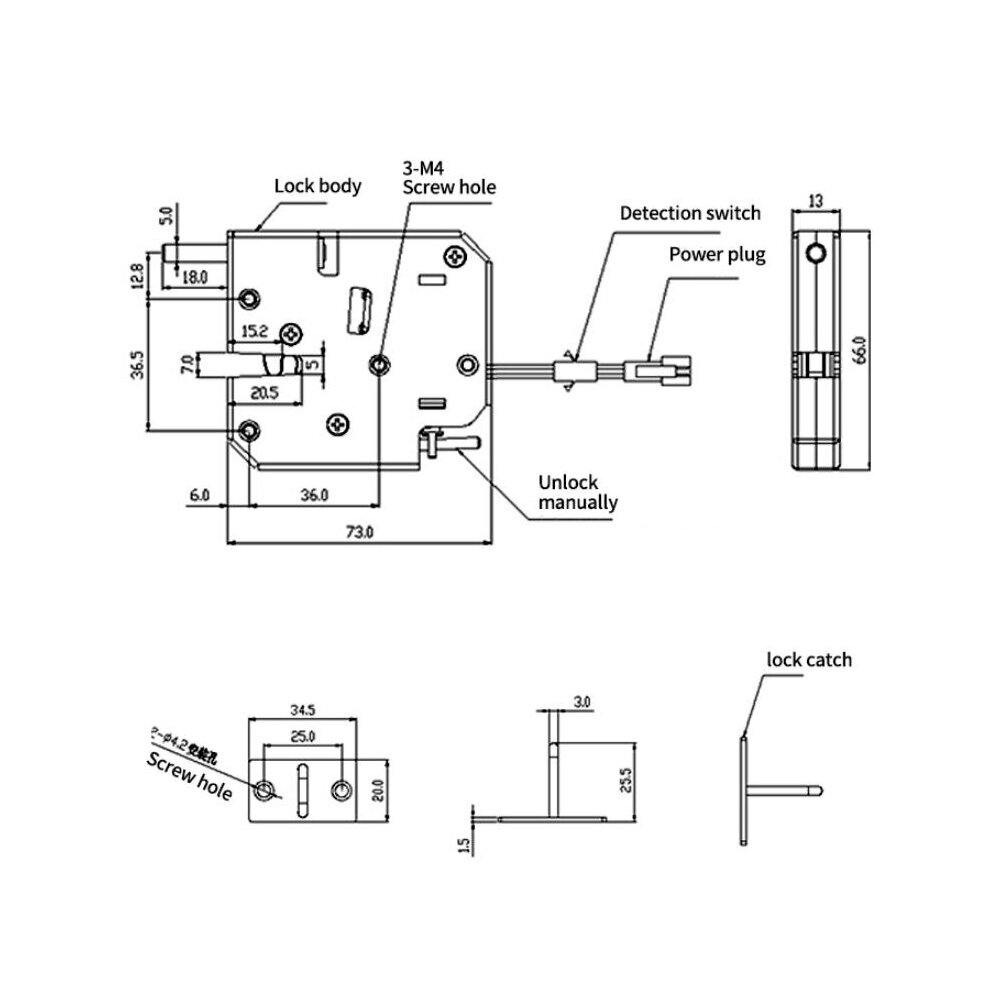

Märkige kinnitusavad. Järgige konkreetse toote paigaldusjoonist.
Kinnitage luku korpus. Kasutage kapi materjalile sobivaid kinnitusvahendeid.
Paigaldage vastukonks. See peab täpselt sisenema luku fikseerimismehhanismi.
Nähke ette mehaaniline avariivabastus. Jätke ruumi trossile, hoovale või muule lahendusele.
Vedage 24 V DC toitejuhtmed. Valige sobiv kaabli ristlõige.
Ühendage juhtrelee või moodul. Veenduge, et väljund suudab juhtida 1 A koormust.
Kontrollige avamist enne ukse sulgemist. Rakendage lühike toiteimpulss ja jälgige mehhanismi.
Reguleerige konksu asendit. See ei tohi kinni kiiluda ega suruda mehhanismi külgsuunas.
Tehke mitu täielikku töötsüklit. Kontrollige sulgemist, lukustamist, elektrilist ja mehaanilist avamist.

Esimene katse:
Enne kapi lõplikku sulgemist kontrollige, kas elektriline ja mehaaniline avariivabastus toimivad. Vastasel juhul võib valesti paigaldatud lukk jääda lukustatuks ilma lihtsa juurdepääsuta sisemisele mehhanismile.

Kasutus- ja ohutussoovitused

Kasutage ainult 24 V DC toidet.
Ärge ühendage lukku otse 230 V AC võrku.
Kontrollige, kas juhtimisväljund suudab anda 1 A voolu.
Ärge hoidke lukku pidevalt pingestatuna enne, kui lubatud toiteimpulsi kestus on kinnitatud.
Nähke kindlasti ette mehaaniline avariivabastus.
Ärge laske konksul töötada suure külgkoormuse all.
Ärge kasutage lukku uksehinge, toe ega sulgurina.
Ärge paigaldage seda evakuatsiooniustele ega inimestele mõeldud ustele.
Kaitske mehhanismi vee, kondensaadi ja mustuse eest.
Paigalduse ja elektriühenduse peab tegema kvalifitseeritud spetsialist.

Hooldus

Kontrollige regulaarselt luku ja vastukonksu joondust.
Eemaldage fikseerimismehhanismist tolm ja mustus.
Kontrollige, et kinnituskruvid ei oleks lõdvenenud.
Jälgige toitekaablite ja ühenduste seisukorda.
Kontrollige perioodiliselt mehaanilise avariivabastuse tööd.
Ärge kasutage paksu määret, mis võib tolmu koguda, kui juhend seda ette ei näe.
Kui lukk ei avane, kontrollige esmalt pinget, voolu, konksu koormust ja mehhanismi joondust.

KKK – korduma kippuvad küsimused

Kas see on elektriline lukk?
Jah. See on elektromehaaniline kapiriiv, mille mehhanism avaneb 24 V DC toite rakendamisel.

Mis juhtub toitekatkestuse korral?
Lukk jääb lukustatuks, sest töötab fail-secure põhimõttel.

Kuidas lukk avatakse?
Lukule rakendatakse 24 V DC juhtimpulss, mis vabastab lukustuskonksu.

Kas lukku võib pidevalt toita?
Esitatud teabes ei ole lubatud pideva toite kestust märgitud. Soovitatav on kasutada lühikest juhtimpulssi.

Millist toiteallikat on vaja?
Vaja on stabiliseeritud 24 V DC toiteallikat, mis suudab anda märgitud 1 A voolu ja täiendava varu.

Kas luku võib ühendada otse kontrolleriga?
Ainult juhul, kui kontrolleri väljund on mõeldud 24 V DC jaoks ja suudab juhtida 1 A koormust. Vastasel juhul on vaja vahereleed või võimsusmoodulit.

Kas mehaaniline avariivabastus on vajalik?
Jah. Paigaldamisel tuleb ette näha mehaanilise vabastuse koht, sest toitekatkestuse korral jääb lukk lukustatuks.

Millise kaaluga uksele lukk sobib?
Märgitud sobiv ukse kaal on 0,5–4 kg.

Kas 150 kg tähendab ukse kaalu?
Ei. 150 kg näit kirjeldab lukustuskonksu märgitud vastupidavust tõmbekoormusele, mitte ukse kaalu.

Kas lukk on vasak- või parempoolne?
Esitatud teabes on märgitud universaalne paigaldussuund ilma range vasak- või parempoolse versioonita.

Kas see sobib pakiautomaadile?
Jah. Lukk on mõeldud pakiautomaatidele, väljastusterminalidele ja teistele automaatselt juhitavatele hoiukappidele.

Kas see sobib spordiklubi kappidele?
Jah, kui ukse kaal ja konstruktsioon vastavad luku paigaldusnõuetele.

Millises temperatuurivahemikus see töötab?
Esitatud teabe kohaselt on töötemperatuur −40 kuni +60 °C.

Elektromehaaniline konksriiv kappidele ja automaatidele

Elektromehaaniline lukk on mõeldud pakiautomaatide, väljastusterminalide, hoiukappide, spordiklubide, koolide, müügiautomaatide ja teiste väikeste uste automaatseks lukustamiseks.

Lukk töötab fail-secure põhimõttel: ilma toiteta jääb see lukustatuks, 24 V DC rakendamisel vabastab sisemine mehhanism lukustuskonksu. Märgitud töövool on 1 A.

Tugevdatud teraskorpus, süsinikterasest sisemised osad, paksem vedru ja elektroforeetiline pinnakate on mõeldud intensiivsemaks kasutamiseks. Märgitud konksu tõmbekindlus on kuni 150 kg ning lukk sobib 0,5–4 kg kaaluvatele ustele.

Universaalset konstruktsiooni saab paigaldada eri suundades, kuid konks ja vastusdetail peavad olema täpselt joondatud. Paigaldamisel tuleb kindlasti ette näha mehaanilise avariivabastuse võimalus.
