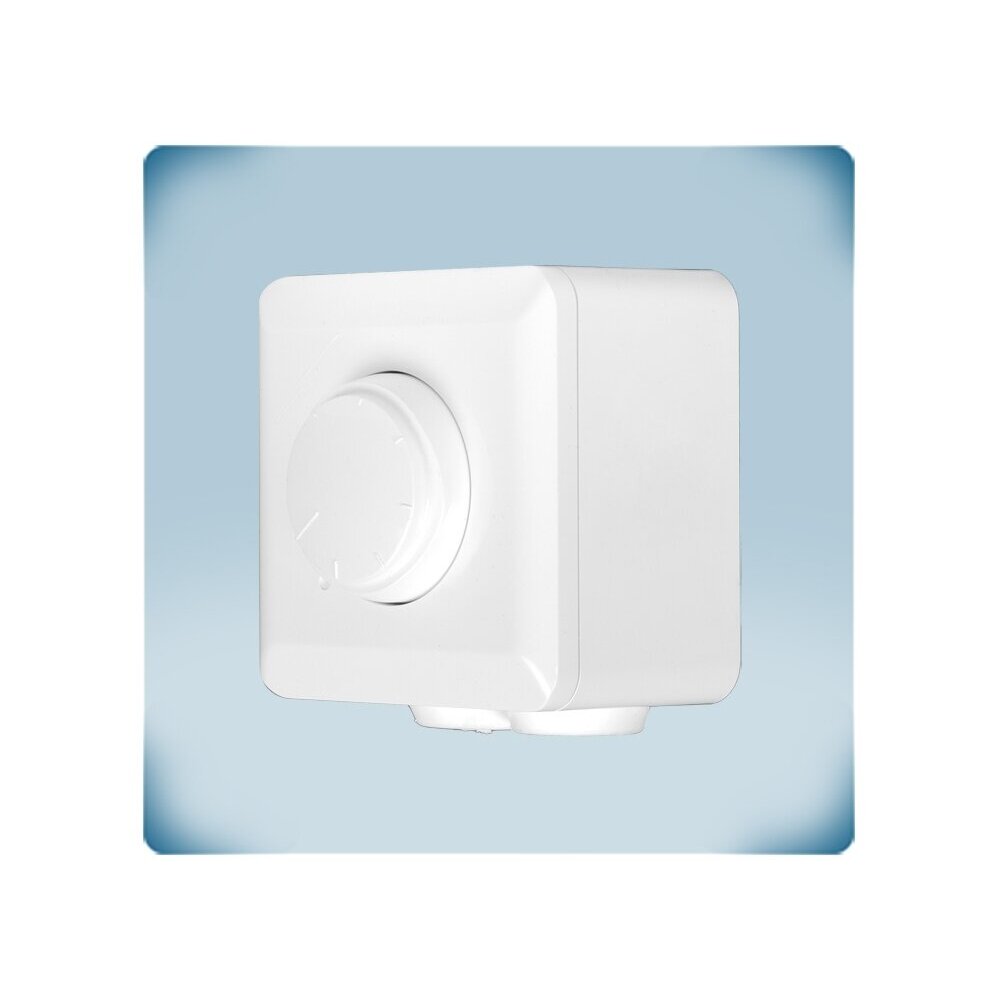

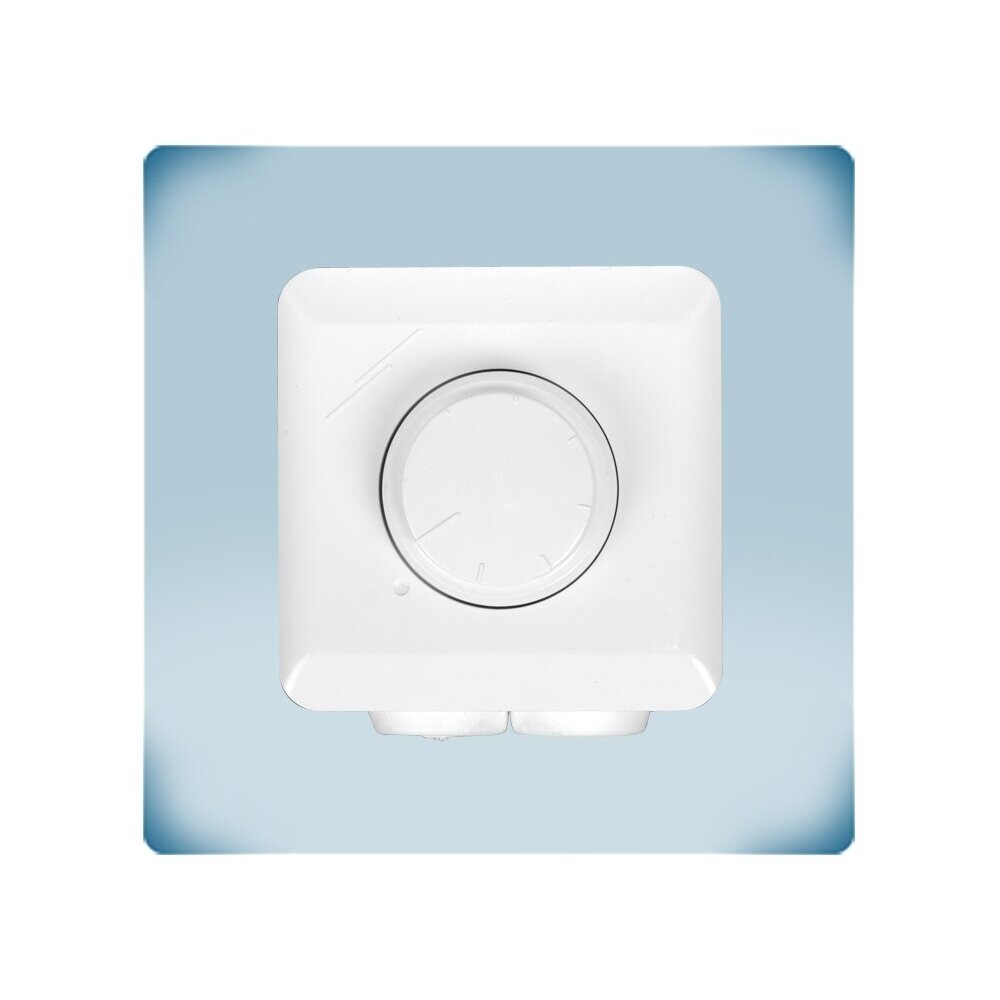

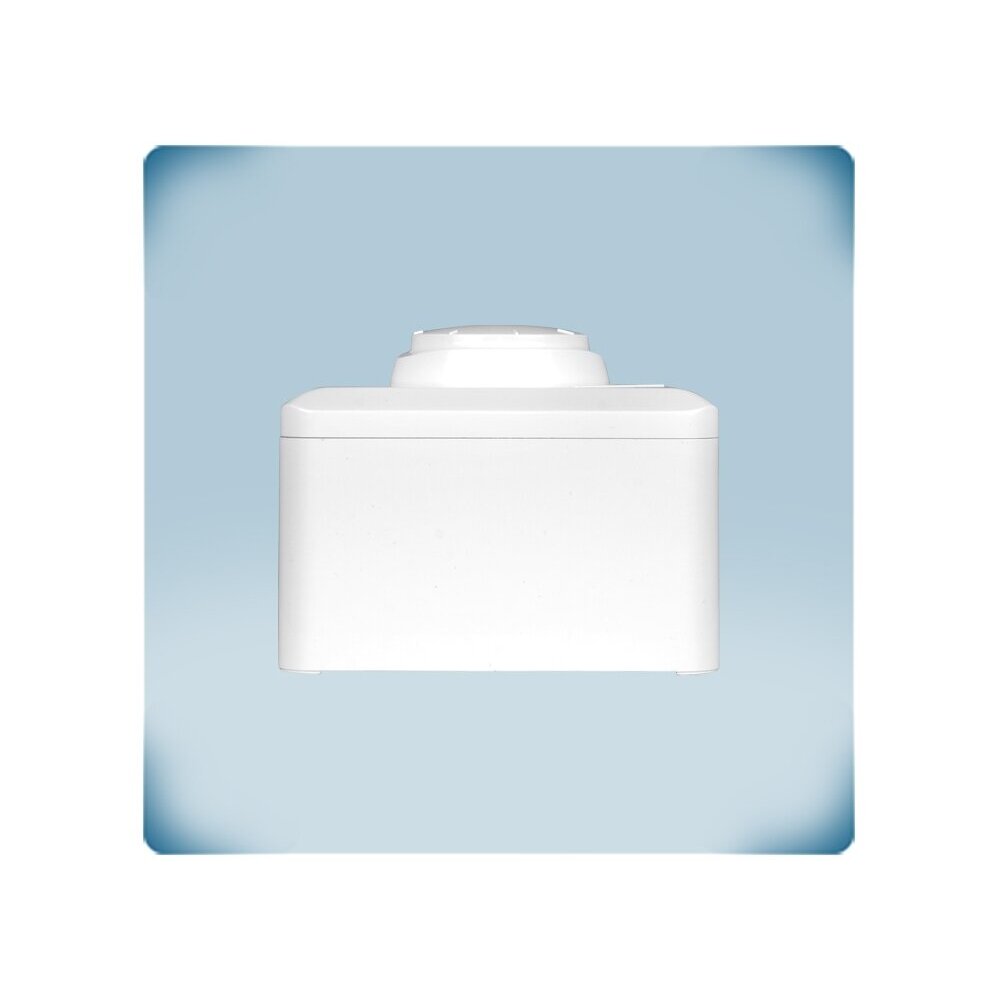

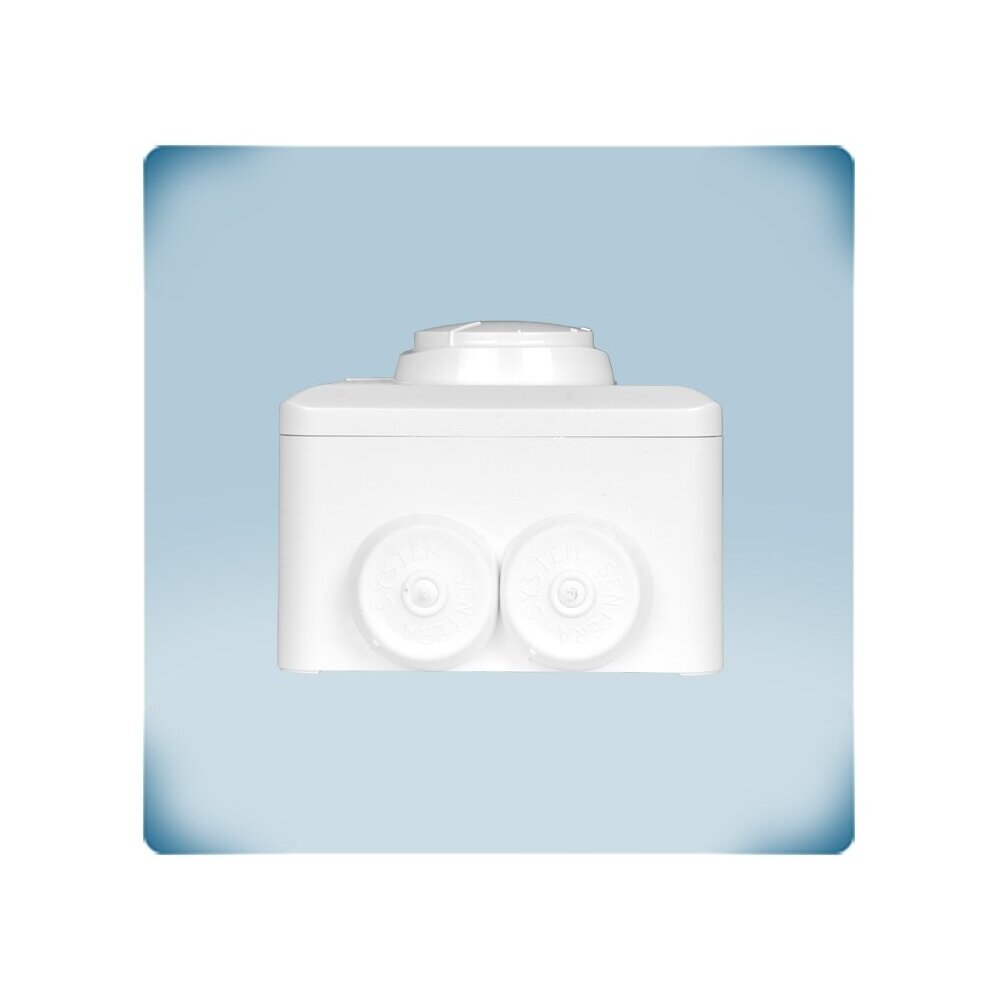

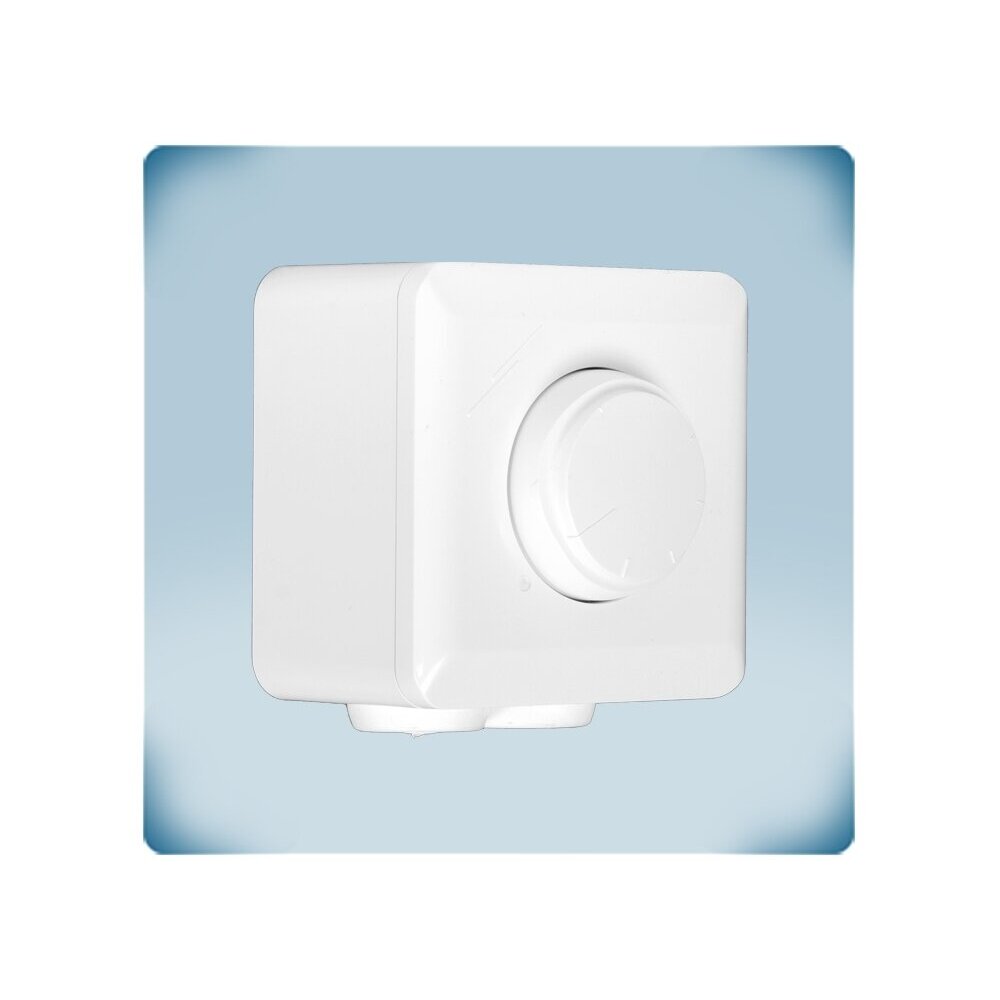

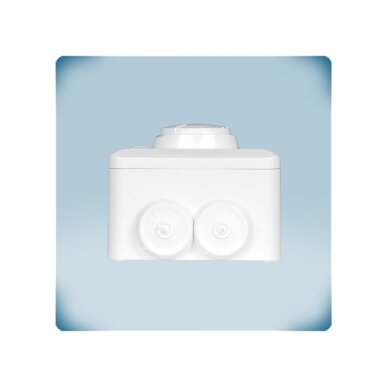

    Elektrooniline ventilaatori kiiruseregulaator maksimumist miinimumini | 1,5A | 230VAC | pinnapealne/süvistatav | IP54/IP44 | Sentera Controls | SDX-1-15-DT

    Tootekood: SDX-1-15-DT
    Küsi
    Hind 35.99 € KM-ga
    ( 29.74 € KM-ta )
    56.13 € Säästa 20.14 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Elektrooniline ventilaatori kiiruseregulaator maksimumist miinimumini | 1,5A | 230VAC | pinnapealne/süvistatav | IP54/IP44 | Sentera Controls | SDX-1-15-DT

    SDX-1-15-DT – Sentera Controls seinale paigaldatav elektrooniline kiiruseregulaator nupu ja integreeritud lülitiga ühefaasilistele pingejuhitavatele AC-ventilaatoritele kuni 1,5 A. Nuppu keerates kiirus väheneb maksimumist miinimumini (SDX – maks.→min.).

    Põhimõte:
    Lihtsaim käsijuhtimislahendus: sisselülitus, kiirus ja väljalülitus – ühe nupuga. Ilma programmeerimise ja lisamooduliteta.
    Kellele / milleks SDX-1-15-DT:
    See mudel on mõeldud väikese võimsusega ventilaatoritele (kuni 1,5 A) – ühele või kahele kanal- või aksiaalventilaatorile kontoris, vannitoas, köögis või väikeses ruumis.
    Mootori vool
    0,1–1,5 A
    Juhtimine
    Nupp lülitiga
    Toide
    230 VAC ±10 %, 50–60 Hz
    Paigaldus
    Pinnapealne IP54 / süvistatav

    Tööpõhimõte

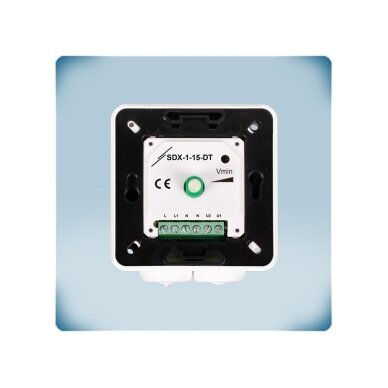

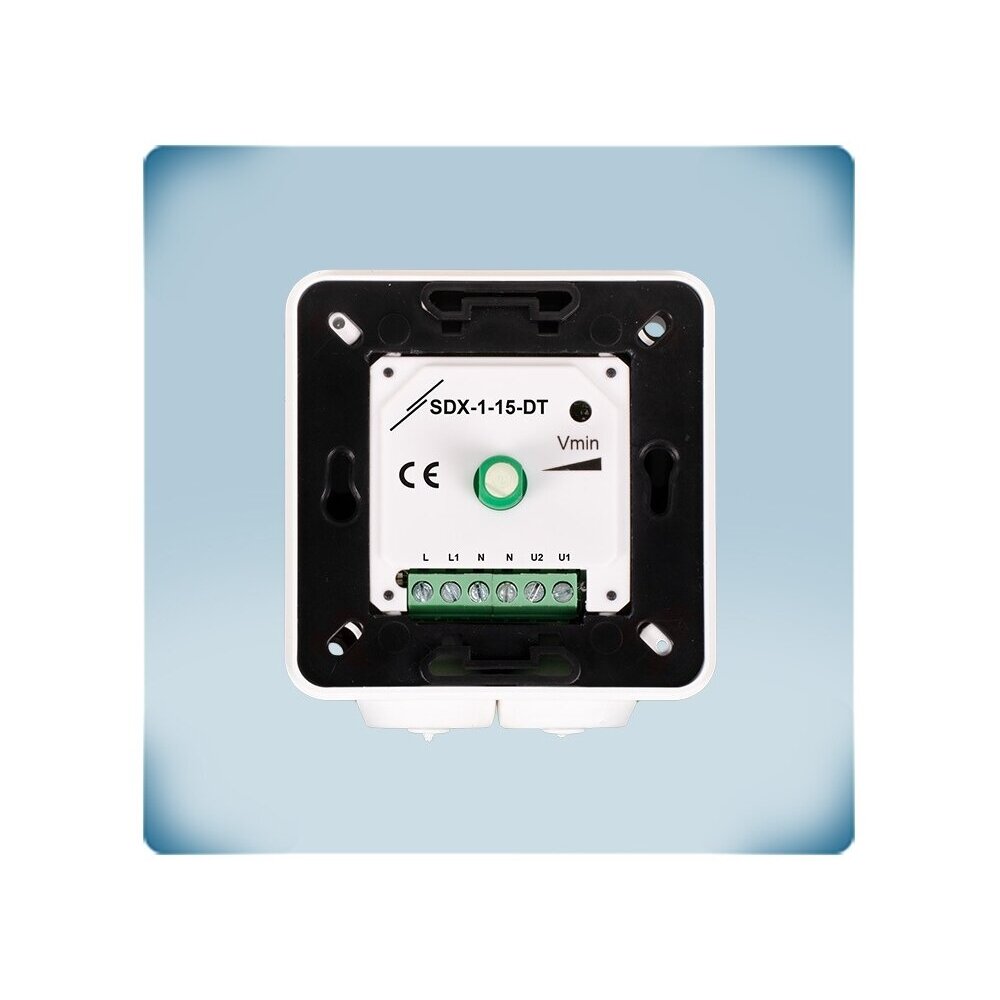

    Regulaator paigaldatakse seinale või süvistatud karpi. Ühendatakse toide (L, N), mootor (U1, U2), reguleerimata väljund L1 aga võib toita märgutuld.

    Reguleerimine – faasinurga põhine: muudetakse mootori toitepinge efektiivväärtust, seetõttu ei ole väljundpinge puhtalt siinuseline. Us – toitepinge (230 VAC).

    Nupuga muudetakse kiirust Us-ist kuni seadistatud miinimumpiirini. Miinimumpiiri (20–70 % Us, tehaseseade – 100 VAC) reguleeritakse sisemise trimmeriga kruvikeerajaga. OFF-asendi saab alles jätta või välja lülitada – see määratakse ühendusskeemiga.

    Tulemus – ventilaator töötab just vajaliku kiirusega ja tarbib vähem elektrit kui pidevalt täiskiirusel töötades. Inseneri märkus: AC-asünkroonmootori pinge vähendamisel kasvavad libistus ja kaod rootoris, mistõttu sääst on väiksem kui EC-ventilaatori või sagedusmuunduriga. Kui kõige olulisem on energiatõhusus – valige EC-ventilaator; kui madalal kiirusel on vajalik täiesti vaikne töö – siinuselise väljundpingega trafo-regulaator.

    Kasu SDX-1-15-DT?
    Üks kompaktne seade asendab lülitit ja kiiruseregulaatorit – kiire paigaldus ja intuitiivne juhtimine ilma programmis seadistamiseta.

    Tehnilised andmed

    Toote tüüp Elektrooniline ventilaatori kiiruseregulaator nupuga
    Tootja / kood Sentera Controls / SDX-1-15-DT
    Seeria SDX-1-DT (1,5 / 3 A); vastupidine suund – SDY-1-DT
    Toitepinge 230 VAC ±10 %, 50–60 Hz
    Mootori vool 0,1–1,5 A
    Reguleeritav väljund (U1, U2) Umin-ist Us-ini
    Väljundi min. piir 20–70 % Us, sisemine trimmer (tehaseseade 100 VAC)
    Reguleerimata väljund (L1) 230 VAC, maks. 2 A (nt märgutulele)
    Juhtimine Nupp integreeritud lülitiga, suund maks.→min.
    OFF-asend Valitav ühendusskeem
    Kaitseklass IP54 pinnapealne (EN 60529)
    Töökeskkond 0…+40 °C, kondenseerumiseta
    Klemmid Kruviklemmid, kuni 2,5 mm², samm 5 mm
    Kaal 0,16 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL (EN 61000-6-2, EN 61000-6-3, EN 61000-3-2), RoHS 2011/65/EL, WEEE 2012/19/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Nupp lülitiga – sisselülitus, kiirus ja väljalülitus – ühe juhtseadmega.
    • Suund maks.→min. – nuppu keerates alustab ventilaator täiskiirusest ja aeglustub.
    • Reguleeritav min. piir – seadistatakse sisemise trimmeriga nii, et mootor pöörleks alati kindlalt.
    • Reguleerimata väljund L1 – märgutulele või muule 230 V seadmele kuni 2 A.
    • Valitav OFF-asend – kui ventilaator peab töötama pidevalt, saab OFF-i ühendusskeemiga välja lülitada.

    Kus kasutatakse?

    • Vannitoad, WC-d, köögid
    • Väikesed kontorid, kauplused
    • Töökojad, garaažid, panipaigad
    • Kanal- ja aksiaalventilaatorid AC-mootoritega
    • Vanade käsiregulaatorite asendamine

    Kasutamine vastavalt vajadusele

    Elektrikule.
    Paigaldatakse nagu seinalüliti, programmeerimist pole vaja.
    Ventilatsiooni paigaldajale.
    Min. piir seadistatakse kohapeal kruvikeerajaga konkreetse ventilaatori järgi.
    Kasutajale.
    Üks nupp – sisse lülitada, reguleerida, välja lülitada.

    Rakendusjuhend: kuidas kasutatakse praktikas

    SDX-1-15-DT tüüpilised rakendused:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Vannituba, WC Väljatõmbeventilaator → U1, U2 Ventilaator lülitatakse sisse ja reguleeritakse ühe nupuga Seadistage min. piir trimmeriga
    Köök, töökoda Kanalventilaator → U1, U2; lamp → L1 Märgutuli näitab, et ventilaator on sisse lülitatud L1 koormus – kuni 2 A
    Pidevalt töötav ventilatsioon Ühendus ilma OFF-asendita (L1, N) Ventilaatorit ei saa nupuga välja lülitada – ainult kiirust muuta Vt tootja ühendusskeemi
    Kondensaatoriga mootor Tootja skeemi järgi abimähisega Sobiv kiiruse reguleerimine Kontrollige, kas mootor sobib pingega reguleerimiseks

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 1,5 A SDX-1-15-DT (1,5 A) ← see mudel
    1,5–3 A SDX-1-30-DT (3 A)
    Reegel: regulaatori maks. vool ≥ mootori nimivool (vt mootori andmesilti). Käivitusvool on tootja poolt juba arvesse võetud, täiendavat varu pole vaja. Mitme ventilaatori ühendamisel – sama tüüpi mootorid, liitke nende nimivoolud kokku.
    Millal valida muu lahendus: on vaja, et kiirus suureneks nuppu keerates – SDY-1 seeria (min.→maks.); on vaja Modbusi – SDX-1-DM; anduriga automaatikaks – EVS-1 seeria; EC-ventilaatorile – EC-potentsiomeeter.

    Plussid

    • Nupp lülitiga
    • Lihtne paigaldus, ilma programmeerimiseta
    • Reguleeritav min. piir
    • Reguleerimata väljund lambile
    • Pinnapealne või süvistatav
    • Kompaktne

    Miinused / piirangud

    • Mootori vool – kuni 1,5 A
    • Puuduvad Modbus ja analoogsisend
    • Suund ainult maks.→min. (vastupidine – SDY-1)
    • Ainult ühefaasilistele pingejuhitavatele mootoritele; EC-ventilaatoritele ei sobi
    • Väljundpinge ei ole siinuseline – mõni mootor võib madalal kiirusel kuuldavalt undada

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Kontrollige, kas mootori vool jääb vahemikku 0,1–1,5 A ja kas mootor sobib pingega reguleerimiseks.
    • Reguleerige min. piiri ainult toite väljalülitamise järel või isoleeritud kruvikeerajaga.
    • Mõeldud kasutamiseks ainult siseruumides (0…+40 °C).

    Kiire valikujuhend

    1,5 A
    230 VAC
    Nupp + lüliti
    Maks.→min.
    IP54
    Sobib, kui on vaja:
    • lihtsat käsijuhtimist ilma automaatikata;
    • ventilaatori vool kuni 1,5 A;
    • on vaja tööd näitavat märgutuld.
    Kontrollige enne kasutamist:
    • mootori voolu ja kas seda saab pingega reguleerida;
    • soovitud nupu suunda (SDX või SDY);
    • kas on vaja OFF-asendit.
    Oluline meeldetuletus: SDX-1-15-DT ei juhi EC-ventilaatoreid ega kolmefaasilisi mootoreid.

    KKK

    Mis vahe on SDX-il ja SDY-l?
    SDX vähendab nuppu keerates kiirust (maks.→min.), SDY suurendab (min.→maks.).
    Kas minimaalset kiirust saab seadistada?
    Jah, sisemise trimmeriga vahemikus 20–70 % Us (tehaseseade 100 VAC).
    Kas ventilaatorit saab nupuga välja lülitada?
    Jah, kui on ühendatud OFF-asendiga; OFF-i saab ühendusskeemiga välja lülitada.
    Kas sobib EC-ventilaatoritele?
    Ei, ainult ühefaasilistele pingejuhitavatele AC-mootoritele.

    Elektrooniline ventilaatori kiiruseregulaator maksimumist miinimumini | 1,5A | 230VAC | pinnapealne/süvistatav | IP54/IP44 | Sentera Controls | SDX-1-15-DT

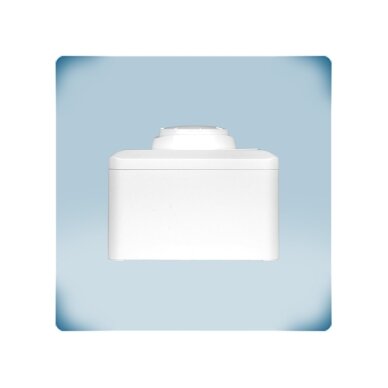

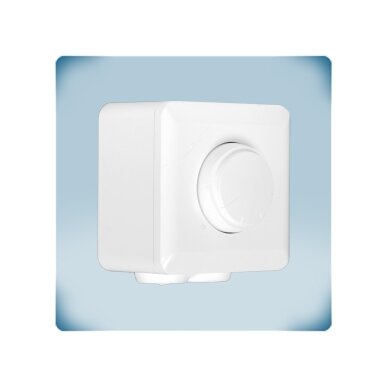

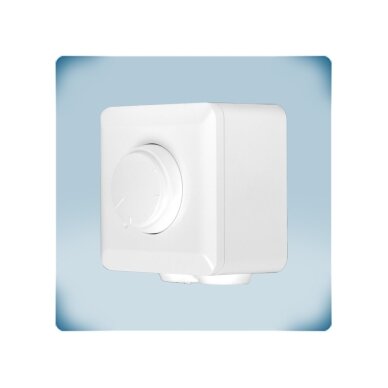

    Sentera SDX-1-15-DT – seinale paigaldatav ventilaatori kiiruseregulaator nupu ja lülitiga, 0,1–1,5 A, 230 VAC, suund maks.→min., reguleeritav min. piir ja L1-väljund lambile.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
