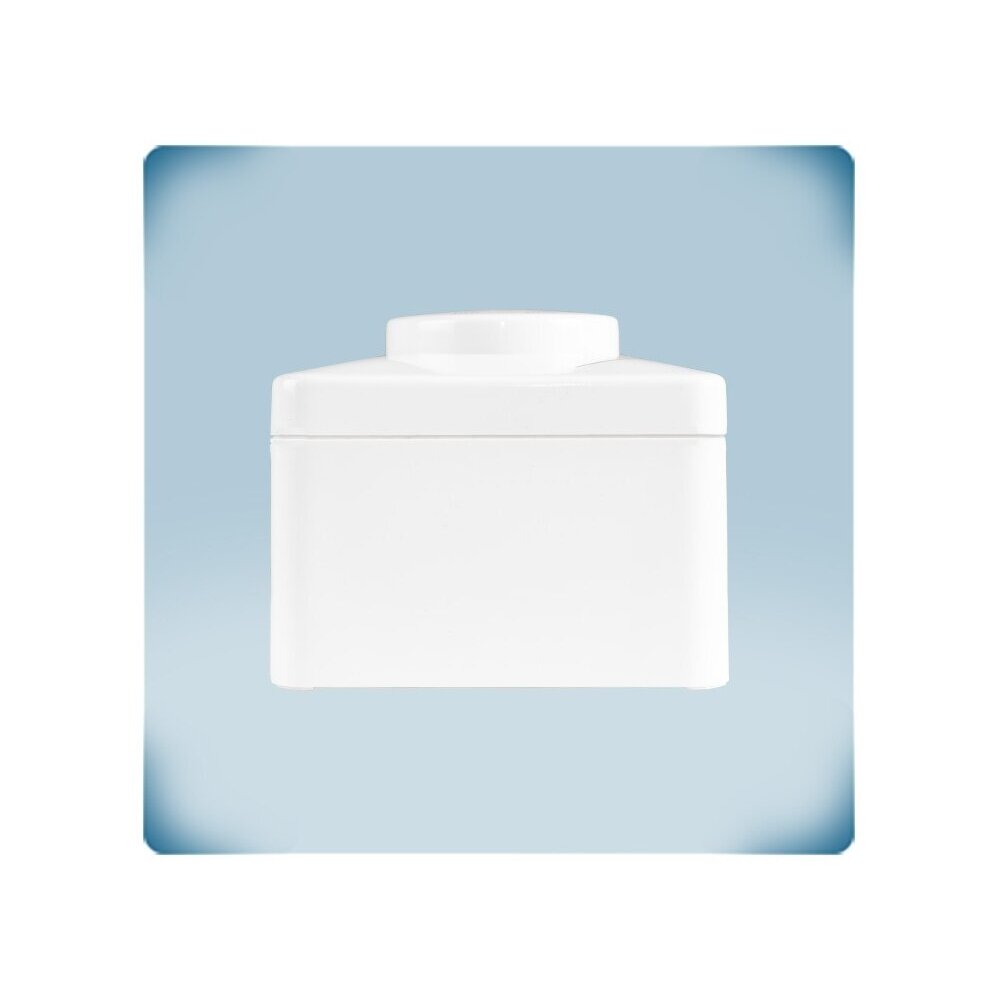

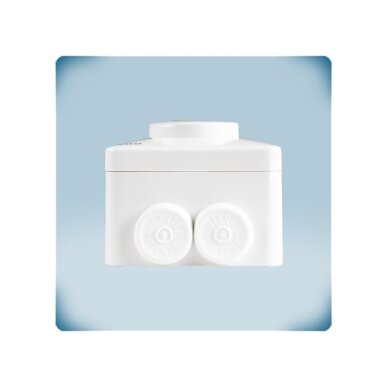

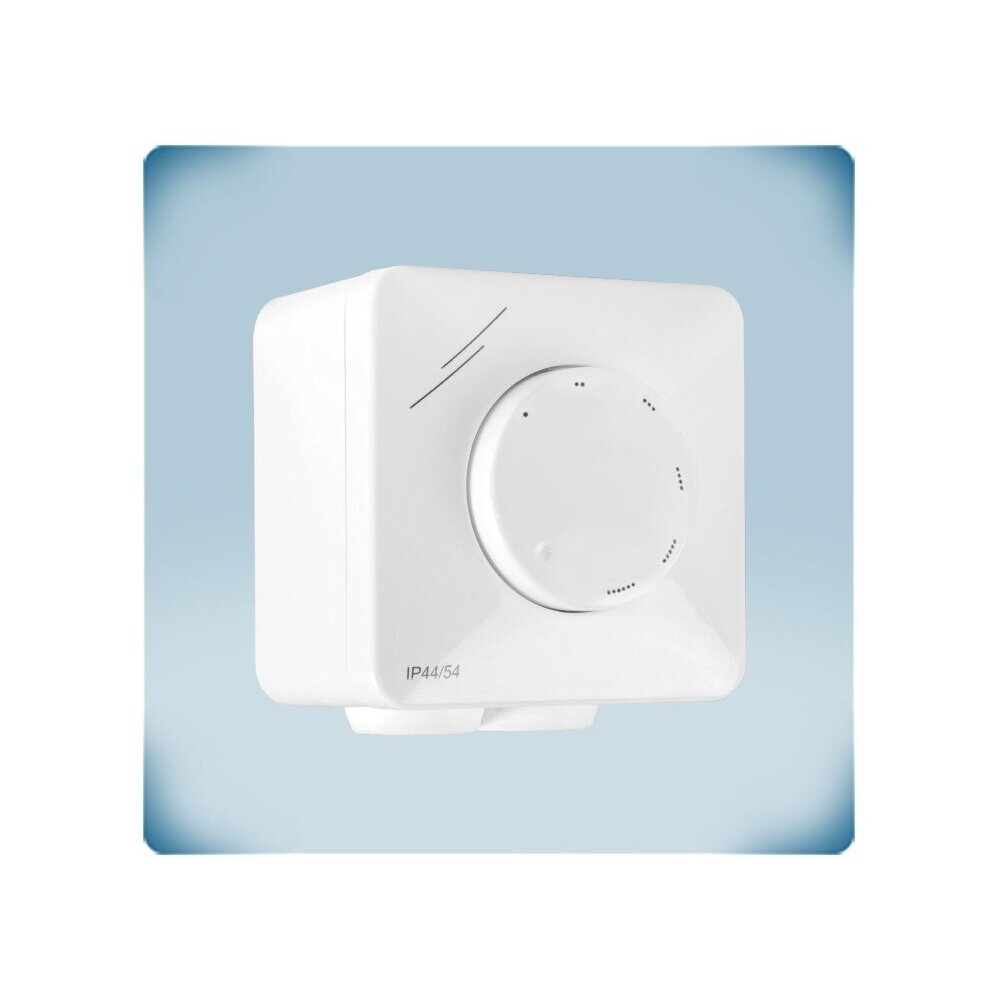

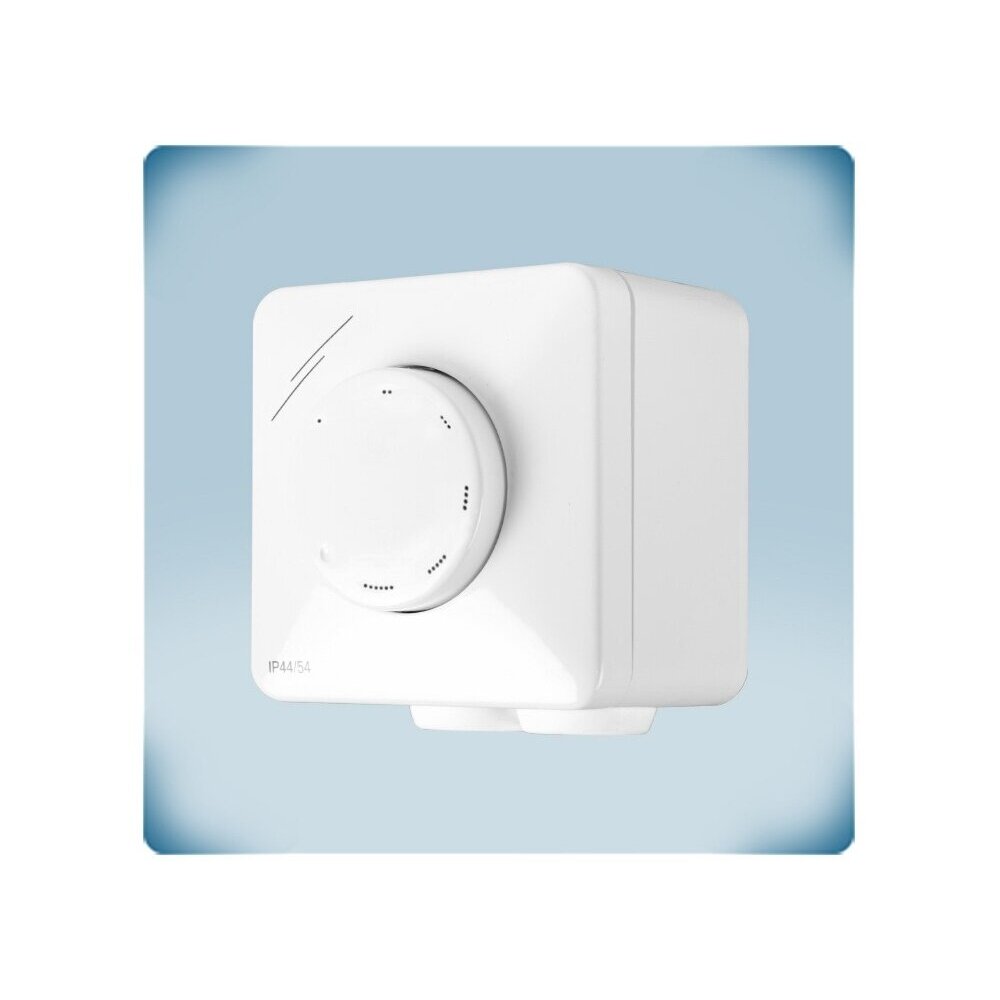

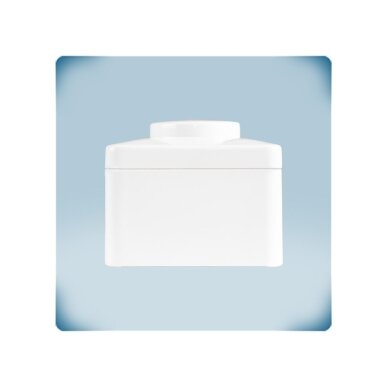

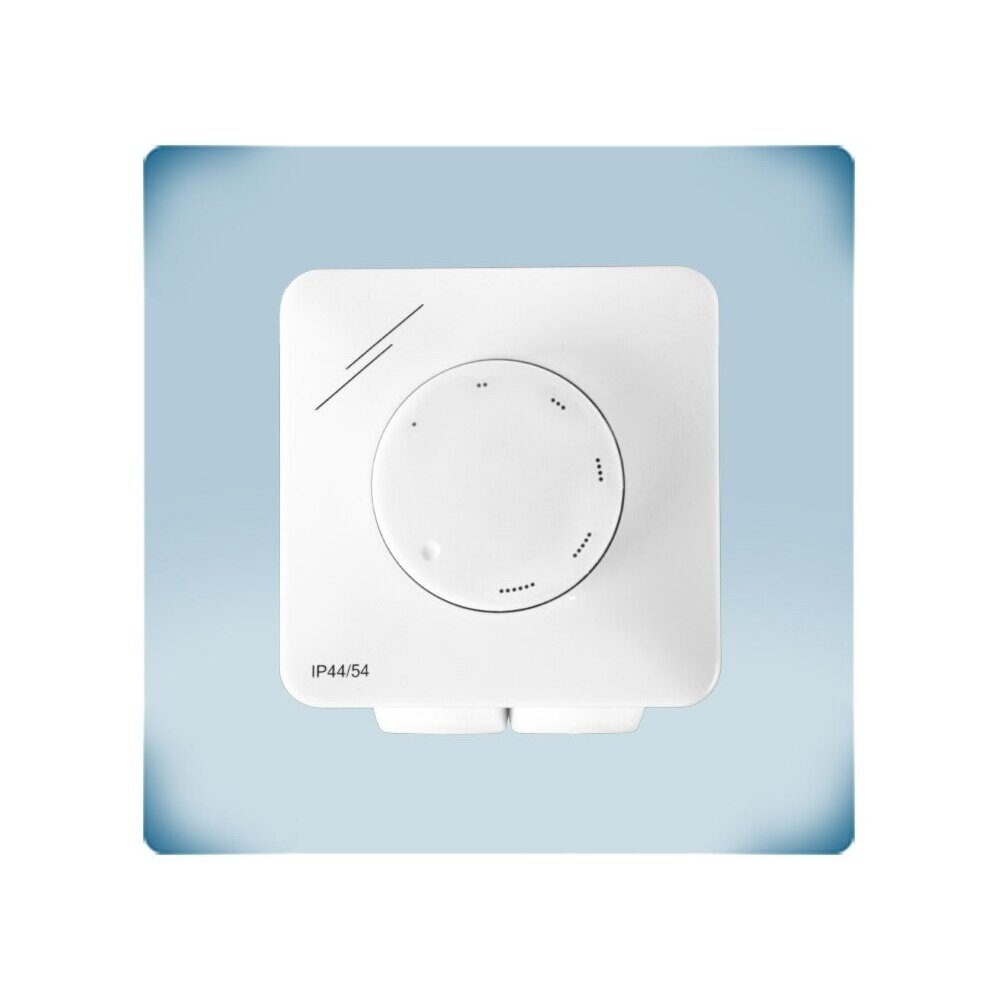

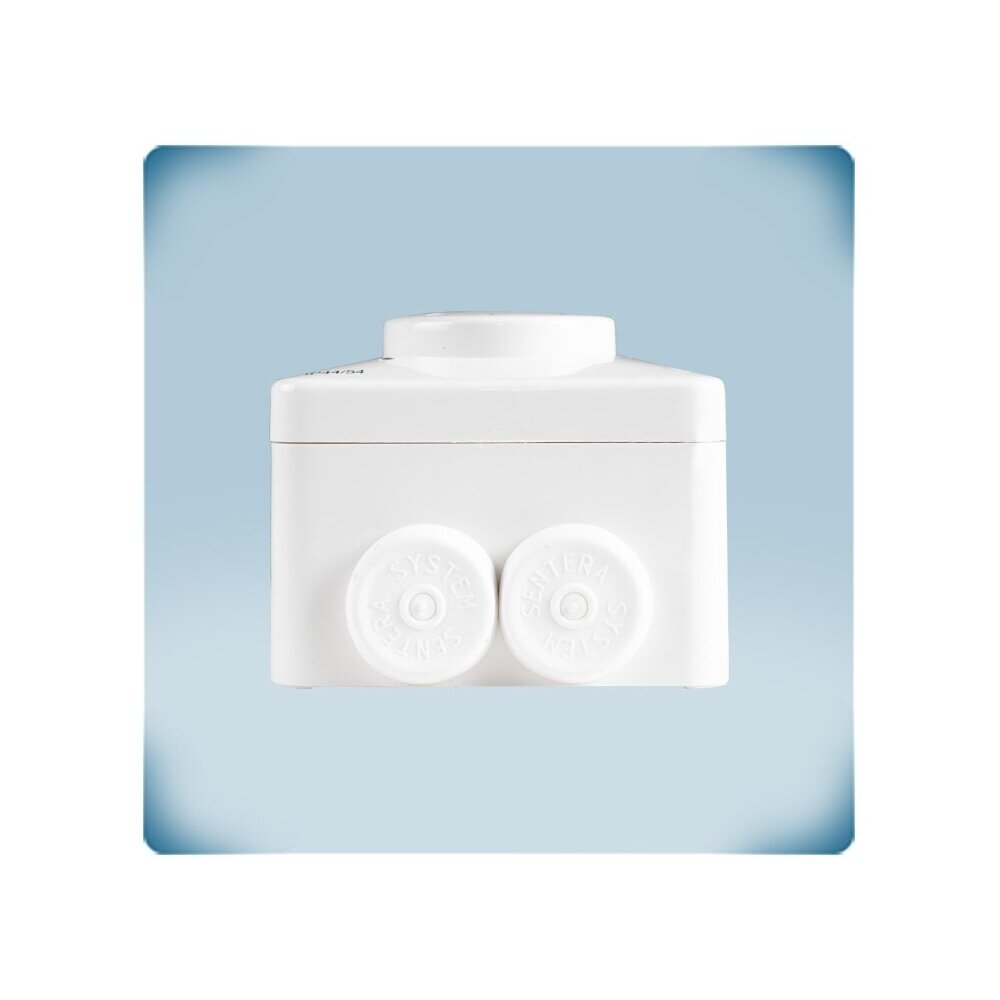

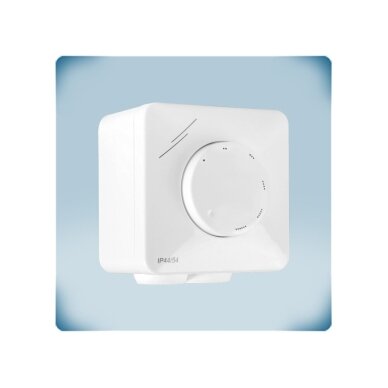

    Elektrooniline ventilaatori kiiruseregulaator maksimumist miinimumini | 4A | 230VAC | pinnapealne/süvistatav | IP54/IP44 | Sentera Controls | MTXN0-40-AT

    Tootekood: MTXN0-40-AT
    Küsi
    Hind 55.72 € KM-ga
    ( 46.05 € KM-ta )
    86.93 € Säästa 31.21 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Elektrooniline ventilaatori kiiruseregulaator maksimumist miinimumini | 4A | 230VAC | pinnapealne/süvistatav | IP54/IP44 | Sentera Controls | MTXN0-40-AT

    MTXN0-40-AT – Sentera Controls kompaktne seinale paigaldatav ventilaatori kiiruseregulaator nupuga ühefaasilistele 230 VAC ventilaatoritele (0,4–4 A). Nuppu keerates kiirus väheneb maksimumist miinimumini (maks.→min.).

    Põhimõte:
    Lihtsaim ja odavaim viis väikese AC-ventilaatori kiiruse reguleerimiseks: üks nupp OFF-asendiga, paigaldus nagu tavalisel seinalülitil.
    Kellele / milleks MTXN0-40-AT:
    See mudel on mõeldud võimsamatele ventilaatoritele (kuni 4 A) – katuse- või kanalventilaatoritele ladudes, töökodades, saalides või ventilaatorite grupile.
    Mootori vool
    0,4–4 A
    Juhtimine
    Nupp, maks.→min.
    Toide
    230 VAC ±10 %, 50 Hz
    Paigaldus
    Pinnapealne IP54

    Tööpõhimõte

    Regulaator paigaldatakse pinnapealselt. Ühendatakse toide ja mootor; reguleerimata 230 V väljundit (kuni 2 A) kasutatakse OFF-asendi ühendamiseks.

    Reguleerimine – faasinurga põhine: muudetakse mootori toitepinge efektiivväärtust, väljundpinge ei ole puhtalt siinuseline. Reguleeritav väljund – 80–230 VAC.

    Minimaalne kiirus (80–180 VAC, tehaseseade 100 VAC) seadistatakse sisemise trimmeriga. OFF-asendi saab alles jätta või ühendusskeemiga välja lülitada – siis töötab ventilaator pidevalt ja muutub ainult kiirus.

    Inseneri märkus: AC-asünkroonmootori pinge vähendamisel kasvavad kaod rootoris, mistõttu sääst on väiksem kui EC-ventilaatori või sagedusmuunduriga; kui madalal kiirusel on vajalik täiesti vaikne töö – valige siinuselise väljundpingega trafo-regulaator.

    Kasu MTXN0-40-AT?
    Kompaktne, soodne ja lihtne: programmeerimist pole vaja ning varukaitse on juba komplektis.

    Tehnilised andmed

    Toote tüüp Elektrooniline ventilaatori kiiruseregulaator nupuga
    Tootja / kood Sentera Controls / MTXN0-40-AT
    Seeria MTXN0 (0,5 / 1,5 / 2,5 / 4 A); vastupidine suund – MTYN0
    Toitepinge 230 VAC ±10 %, 50 Hz
    Mootori vool 0,4–4 A
    Reguleeritav väljund 80–230 VAC
    Min. kiirus 80–180 VAC, sisemine trimmer (tehaseseade 100 VAC)
    Nupu suund maks.→min.
    Reguleerimata väljund 230 VAC, maks. 2 A
    OFF-asend On olemas; lülitatakse välja ühendusskeemiga
    Kaitse Kaitse F 5 A H, 5×20 mm (varukaitse komplektis)
    Kaitseklass IP54 pinnapealne
    Töökeskkond 0…+35 °C, kondenseerumiseta
    Kaablid Kuni 2,5 mm²
    Kaal 0,24 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, RoHS, WEEE 2012/19/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Nupp OFF-iga – sisselülitus, kiirus ja väljalülitus – ühe juhtseadmega.
    • Suund maks.→min. – nuppu keerates alustab ventilaator täiskiirusest.
    • Reguleeritav min. kiirus – seadistatakse trimmeriga nii, et mootor pöörleks alati kindlalt.
    • Pideva töö režiim – OFF-asendi saab välja lülitada – ventilaator töötab pidevalt.
    • Mitu ventilaatorit – ühe regulaatoriga saab ühendada mitu, ületamata maks. voolu.

    Kus kasutatakse?

    • Vannitoad, WC-d, köögid
    • Kontorid ja väiksemad ruumid
    • Panipaigad, garaažid
    • Kanal- ja aksiaalventilaatorid AC-mootoritega
    • Vanade käsiregulaatorite asendamine

    Kasutamine vastavalt vajadusele

    Elektrikule.
    Paigaldatakse nagu seinalüliti, ilma programmeerimiseta.
    Ventilatsiooni paigaldajale.
    Min. kiirus seadistatakse kohapeal kruvikeerajaga.
    Kasutajale.
    Üks nupp – sisse lülitada, reguleerida, välja lülitada.

    Rakendusjuhend: kuidas kasutatakse praktikas

    MTXN0-40-AT tüüpilised rakendused:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Vannituba, WC Väljatõmbeventilaator → reguleeritav väljund Ventilaator lülitatakse sisse ja reguleeritakse ühe nupuga Seadistage min. kiirus trimmeriga
    Pidevalt töötav ventilatsioon Ühendus ilma OFF-asendita Ventilaator töötab alati, muutub ainult kiirus Vt tootja ühendusskeemi
    Mitu ventilaatorit ühes ruumis Mitu sama tüüpi ventilaatorit paralleelselt Kõiki reguleeritakse ühe nupuga Koguvool – mitte üle 4 A

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 0,5 A MTXN0-05-AT (0,5 A)
    0,5–1,5 A MTXN0-15-AT (1,5 A)
    1,5–2,5 A MTXN0-25-AT (2,5 A)
    2,5–4 A MTXN0-40-AT (4 A) ← see mudel
    Reegel: regulaatori maks. vool ≥ mootori nimivool (vt mootori andmesilti). Käivitusvool on tootja poolt juba arvesse võetud, täiendavat varu pole vaja. Mitme ventilaatori ühendamisel – sama tüüpi mootorid, liitke nende nimivoolud kokku. Ärge valige väikesele ventilaatorile liiga suurt mudelit – igal mudelil on ka minimaalne vool.
    Millal valida muu lahendus: on vaja vastupidist nupu suunda – MTYN0 seeria; on vaja LED-indikatsiooni – LTX / LTY seeria; on vaja juhtida anduriga või Modbusi kaudu – EVS-1 seeria; suurema voolu jaoks – ITR-9 seeria; EC-ventilaatorile – EC-potentsiomeeter.

    Plussid

    • Kompaktne ja soodne
    • Nupp OFF-asendiga
    • Reguleeritav min. kiirus
    • Varukaitse komplektis
    • IP54 korpus

    Miinused / piirangud

    • Mootori vool – 0,4–4 A
    • Puuduvad 0-10 VDC sisend ja Modbus
    • Töötemperatuur 0…+35 °C
    • Ainult ühefaasilistele pingejuhitavatele mootoritele; EC-ventilaatoritele ei sobi
    • 4 A mudel – ainult pinnapealne
    • Väljundpinge ei ole siinuseline – mõni mootor võib madalal kiirusel kuuldavalt undada

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Kontrollige, kas mootori vool jääb vahemikku 0,4–4 A ja kas mootor sobib pingega reguleerimiseks.
    • Reguleerige min. kiirust isoleeritud kruvikeerajaga.
    • Mõeldud kasutamiseks ainult siseruumides.

    Kiire valikujuhend

    4 A
    230 VAC
    Nupp maks.→min.
    IP54
    Sobib, kui on vaja:
    • lihtsat käsijuhtimist ilma automaatikata;
    • ventilaatori vool 0,4–4 A;
    • paigaldust nagu seinalülitit.
    Kontrollige enne kasutamist:
    • mootori voolu ja kas seda saab pingega reguleerida;
    • soovitud nupu suunda (MTXN0 – maks.→min.);
    • kas on vaja OFF-asendit.
    Oluline meeldetuletus: MTXN0-40-AT ei juhi EC-ventilaatoreid ega kolmefaasilisi mootoreid.

    KKK

    Mis vahe on MTXN0-l ja MTYN0-l?
    Ainult nupu suuna poolest: MTXN0 – maks.→min., MTYN0 – min.→maks.. Elektrilised parameetrid on samad.
    Kas minimaalset kiirust saab seadistada?
    Jah, sisemise trimmeriga vahemikus 80–180 VAC (tehaseseade 100 VAC).
    Kas ventilaator võib töötada pidevalt?
    Jah, OFF-asendi saab ühendusskeemiga välja lülitada.
    Kas sobib EC-ventilaatoritele?
    Ei, ainult ühefaasilistele pingejuhitavatele AC-mootoritele.

    Elektrooniline ventilaatori kiiruseregulaator maksimumist miinimumini | 4A | 230VAC | pinnapealne/süvistatav | IP54/IP44 | Sentera Controls | MTXN0-40-AT

    Sentera MTXN0-40-AT – kompaktne seinale paigaldatav ventilaatori kiiruseregulaator nupuga (maks.→min.), 0,4–4 A, 230 VAC, OFF-asendi ja reguleeritava min. kiirusega.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
