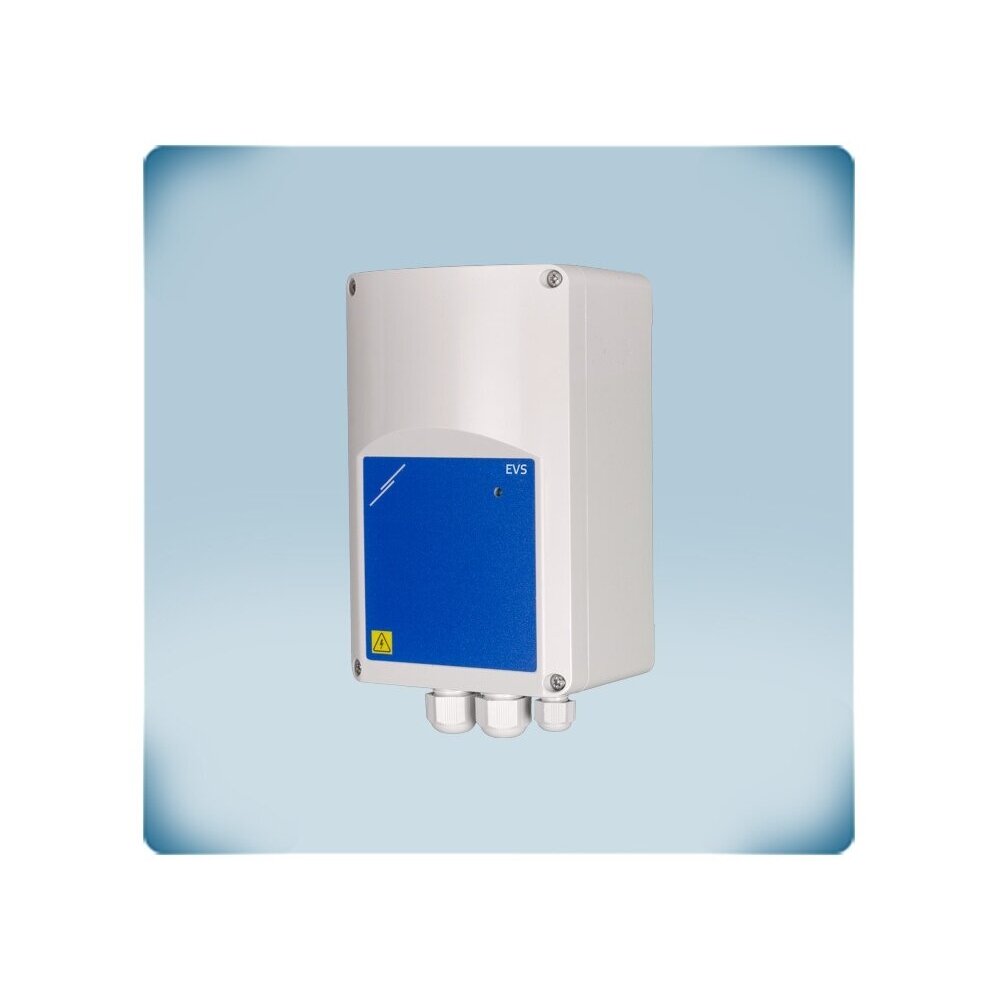

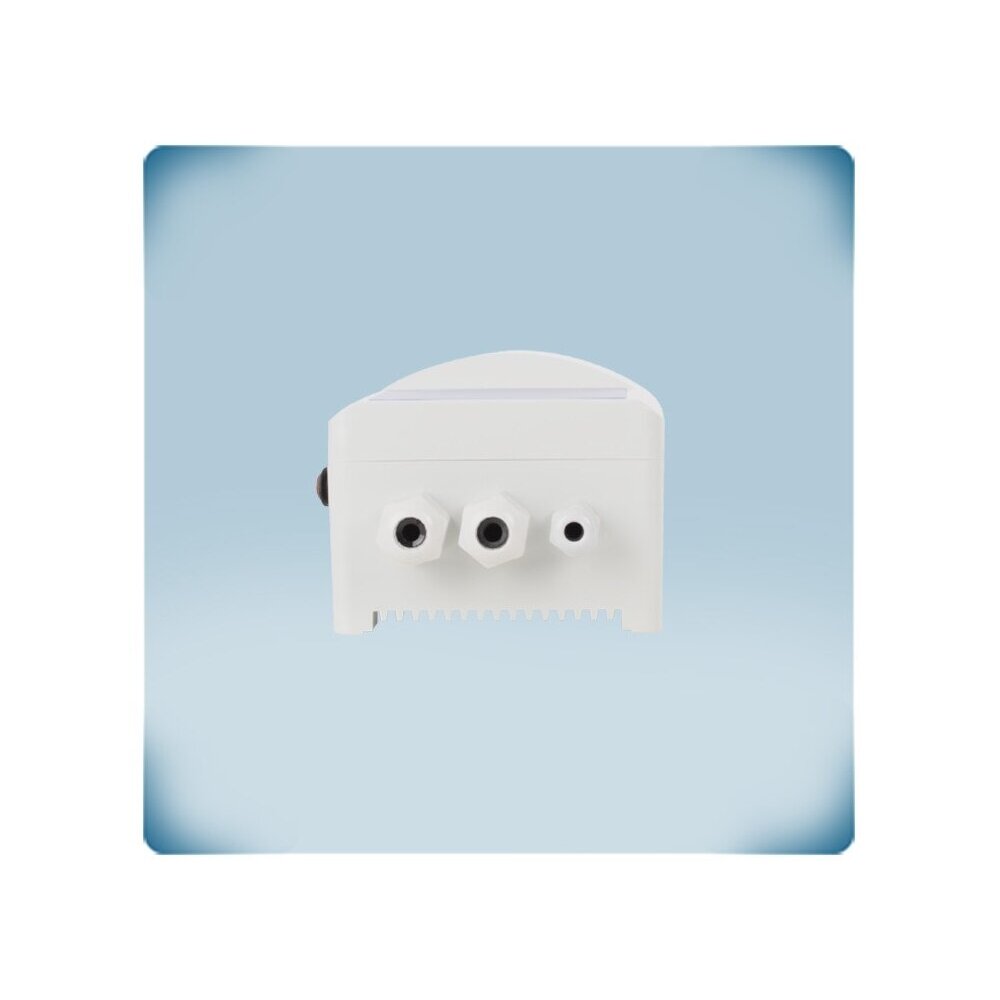

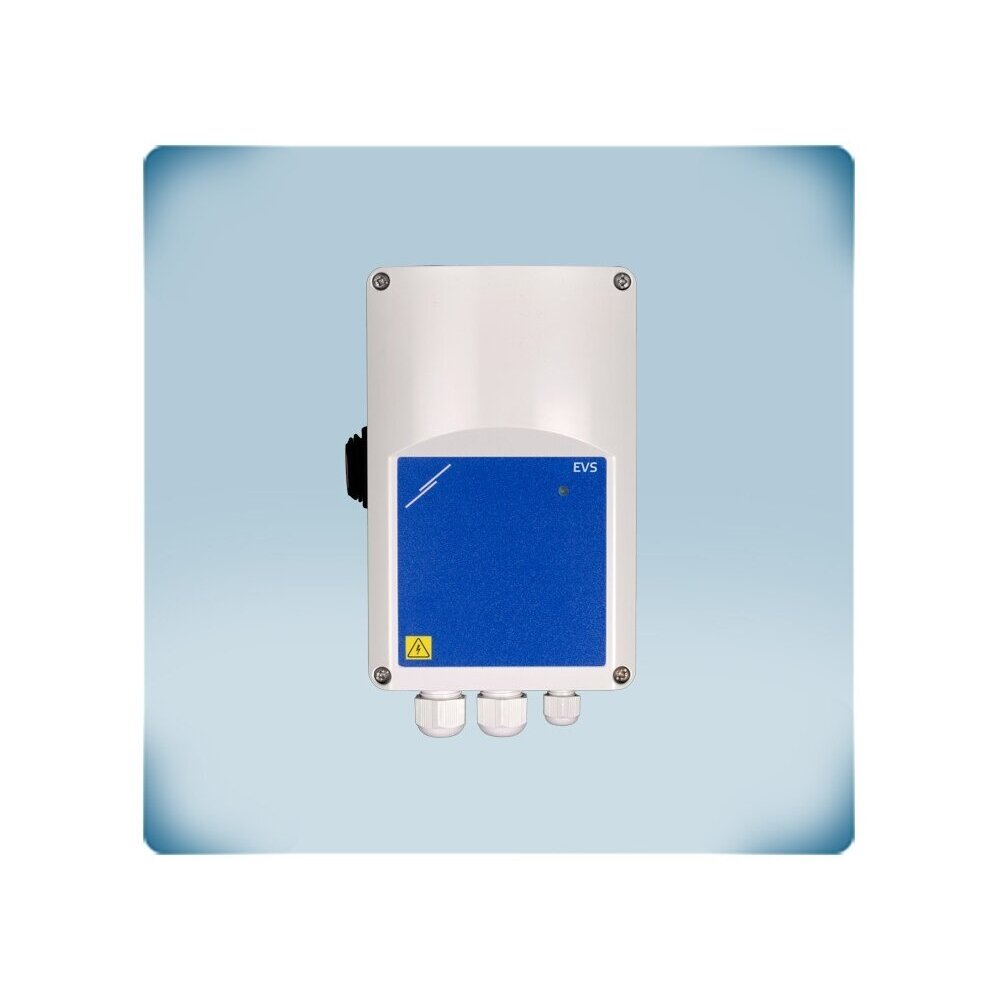

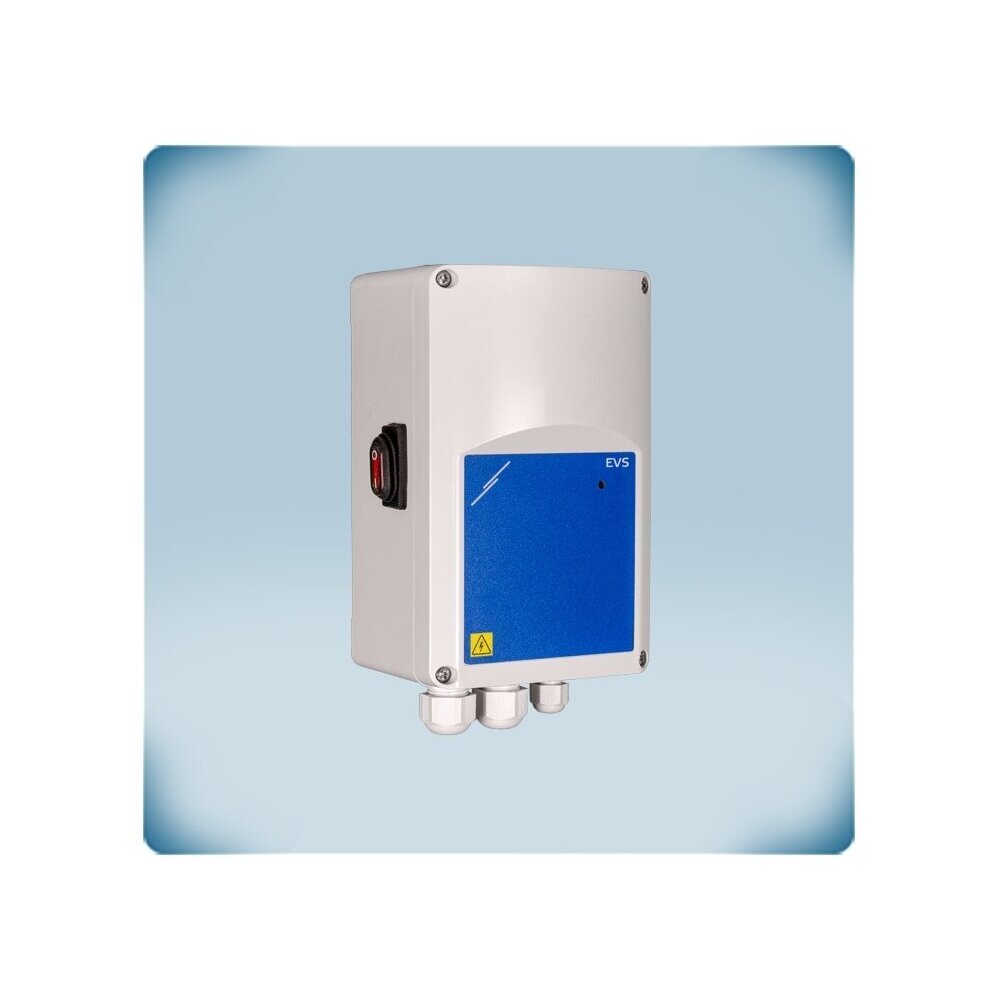

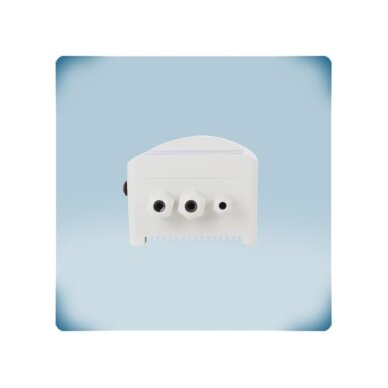

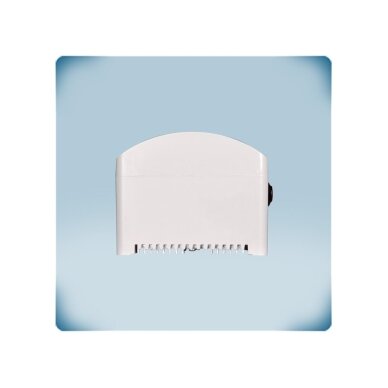

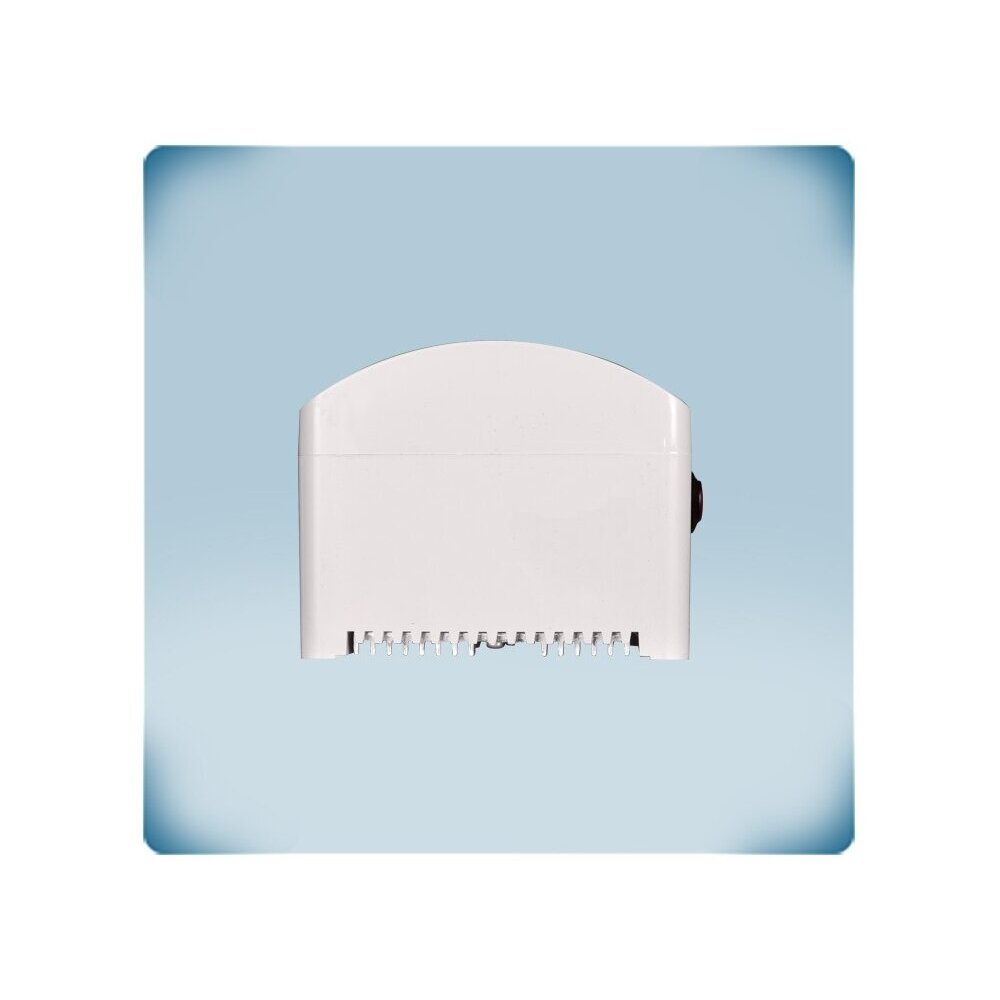

    Elektrooniline ventilaatori kiiruseregulaator | Modbus RTU | 0-10VDC | 6A | 230VAC | pinnapealne | IP54 | Sentera Controls | EVS-1-60-DM

    Tootekood: EVS-1-60-DM
    Küsi
    Hind 126.90 € KM-ga
    ( 104.88 € KM-ta )
    197.97 € Säästa 71.07 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Elektrooniline ventilaatori kiiruseregulaator | Modbus RTU | 0-10VDC | 6A | 230VAC | pinnapealne | IP54 | Sentera Controls | EVS-1-60-DM

    EVS-1-60-DM – Sentera Controls elektrooniline kiiruseregulaator ühefaasilistele pingejuhitavatele AC-ventilaatorimootoritele kuni 6 A. Kiirust muudetakse mootori toitepinge muutmisega vahemikus 30–100 % Us, juhtkäsk tuleb analoogsignaaliga 0-10 VDC / 0-20 mA või Modbus RTU kaudu.

    Põhimõte:
    See on nuputa regulaator – mõeldud automaatikale. Kiiruse dikteerib talle andur, kontroller, BMS või potentsiomeeter, seega saab ventilatsioon töötada CO₂, temperatuuri, rõhu või aja järgi, mitte selle järgi, kui palju keegi nuppu keeras.
    Kellele / milleks EVS-1-60-DM:
    See mudel on mõeldud võimsamatele ventilaatoritele (kuni 6 A) – katuse- või kanalventilaatoritele ladudes, töökodades, saalides või ventilaatorite grupile.
    Mootori maks. vool
    6 A
    Juhtimine
    0-10 VDC / 0-20 mA / Modbus RTU
    Toide
    230 VAC ±10 %, 50–60 Hz
    Kaitse
    IP54, pinnapealne paigaldus

    Tööpõhimõte

    Regulaator paigaldatakse seinale või konstruktsioonile ventilaatori lähedale või tehnoruumi. Ühendatakse 230 VAC toide, mootor (U1, U2), juhtsignaal Ai-sisendisse ning vajaduse korral Modbus RTU liin (A, /B).

    Reguleerimine on elektrooniline (pooljuht): muudetakse mootori toitepinge efektiivväärtust (RMS), seetõttu ei ole väljundpinge puhtalt siinuseline. Us – toitepinge (230 VAC).

    Saades 0-10 VDC või 0-20 mA signaali (suund ja tüüp valitakse DIP-lülititega), muudab regulaator väljundpinget miinimum- (30–70 % Us, trimmer VR2) ja maksimumpiiri (75–100 % Us, trimmer VR1) vahel. Trimmeriga VR3 seadistatakse väljalülitustase – sellest madalamal mootor seiskub. Seadeid saab muuta ka Modbus RTU kaudu.

    Tulemus – ventilaator töötab just vajaliku kiirusega ja tarbib vähem elektrit kui pidevalt täiskiirusel töötades. Inseneri märkus: AC-asünkroonmootori pinge vähendamisel kasvavad libistus ja kaod rootoris, mistõttu sääst on väiksem kui EC-ventilaatori või sagedusmuunduriga. Kui kõige olulisem on energiatõhusus – valige EC-ventilaator; kui madalal kiirusel on vajalik täiesti vaikne töö – siinuselise väljundpingega trafo-regulaator.

    Kasu EVS-1-60-DM?
    Üks seade ühendab analoogjuhtimise, Modbus RTU integratsiooni, kaugkäivituse / taimeri, reguleerimata 230 V väljundi, valgustatud lüliti ja pehme / kiire käivituse – enamasti pole lisareleesid vaja.

    Tehnilised andmed

    Toote tüüp Elektrooniline ventilaatori kiiruseregulaator
    Tootja / kood Sentera Controls / EVS-1-60-DM
    Seeria EVS-1 (1,5 / 3 / 6 / 10 A)
    Toitepinge 230 VAC ±10 %, 50–60 Hz
    Mootori maks. vool 6 A
    Reguleeritav väljund (U1, U2) 30–100 % Us (69–230 VAC), RMS
    Väljundi min. / maks. piir 30–70 % Us / 75–100 % Us (trimmerid VR2 / VR1 või Modbus RTU)
    Reguleerimata väljund (L1) 230 VAC, maks. 2 A
    Analoogsisend (Ai) 0-10 / 10-0 VDC või 0-20 / 20-0 mA (DIP-lülitid)
    Väljalülitustase 0–4 VDC / 0–8 mA (kasvav režiim), 10–6 VDC / 20–12 mA (kahanev režiim)
    Potentsiomeetri toide (+V) +12 VDC / 1 mA (välisele 10 kΩ potentsiomeetrile)
    Kaugkäivitus (SW) Jah, samuti taimerirežiim (impulss ≥30 ms)
    Side Modbus RTU (RS485), konfigureerimine 3SModbus programmiga; NBT liini lõpu sild
    Käivitusrežiim Pehme (softstart) või kiire (kickstart)
    Kaitse Liigpinge ja liigvoolu eest; kaitse F 10 A H 250 VAC, 5×20 mm
    Indikatsioon Töö-LED, Modbusi LED, valgustatud toitelüliti
    Kaitseklass IP54 (EN 60529), ainult siseruumides kasutamiseks
    Töökeskkond -20…+40 °C, 0–80 % rH kondenseerumiseta
    Kaablid Kuni 2,5 mm²; kaablitihendid 3–6 mm ja 5–10 mm
    Kaal 0,72 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL, RoHS (EL) 2015/863

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Analoogjuhtimine 0-10 VDC / 0-20 mA – ühendatakse otse CO₂-, temperatuuri-, rõhuandurite või kontrolleriga.
    • Modbus RTU – kiirust, piire ja olekut juhitakse ning jälgitakse BMS-ist või SCADA-st.
    • Reguleeritavad min. / maks. piirid – miinimumpiir tagab, et mootor alati käivitub ega seisa sisselülitatuna liiga madala pinge tõttu üle kuumenedes; maksimumpiir piirab kiirust ja müra.
    • Väljalülitustase – madala signaali korral mootor lülitub välja, mitte ei „surise“.
    • Reguleerimata 230 V väljund (kuni 2 A) – siibriajamile, ventiilile või märgutulele ilma lisareleeta.
    • Softstart / kickstart – sujuv käivitus või kindel käivitumine täiskiirusel.
    • Taimerirežiim – ventilaator töötab seadistatud aja pärast nupu või signaali impulssi.
    • Valgustatud lüliti – hästi nähtav ka pimedas – sobib keldritesse, garaažidesse, angaaridesse.
    • SenteraWeb – Sentera internetimooduli kaudu saab regulaatori ühendada SenteraWebi pilve – kaugjuhtimine, jälgimine ja hoiatused interneti kaudu.

    Kus kasutatakse?

    • Sissepuhke- ja väljatõmbeventilaatorid AC-mootoritega kuni 6 A
    • Kontorite, koolide, saalide ventilatsioon CO₂ taseme järgi
    • Ladude, töökodade, garaažide väljatõmme temperatuuri või niiskuse järgi
    • Kanalventilaatorid rõhu hoidmisega
    • BMS / SCADA-ga objektid, kus on vaja Modbus RTU-d
    • Ventilatsioonisüsteemide moderniseerimine käsiregulaatorite asendamisega

    Kasutamine vastavalt vajadusele

    Ventilatsiooni paigaldajale.
    Üks regulaator sobib nii lihtsaks juhtimiseks potentsiomeetriga kui ka anduriga automaatikaks – objektil vähem erinevaid tooteid.
    Automaatika / BMS integraatorile.
    Modbus RTU võimaldab lugeda olekut ja muuta seadeid keskssüsteemist ilma täiendavate muunduriteta.
    Hoone haldajale.
    Ventilatsioon töötab vastavalt vajadusele, seetõttu väheneb müra ja elektritarbimine.

    Rakendusjuhend: kuidas kasutatakse praktikas

    Sama EVS-1-60-DM-i rakendatakse erinevatel objektidel – muutub ainult see, mis ühendatakse selle sisenditesse ja väljunditesse:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Nõupidamissaal, klassiruum, kontor CO₂-andur 0-10 VDC väljundiga → Ai Tühjas ruumis töötab ventilaator min. kiirusel, inimeste kogunedes kiireneb automaatselt Seadistage min. piir selline, et mootor kindlalt pöörleks
    Ladu, töökoda, garaaž Temperatuuriandur 0-10 VDC-ga → Ai Kuumal päeval väljatõmme tugevneb, jahedal väheneb miinimumini Kui mootoril on TK-kontaktid – valige EVSS1-60-DM
    Konstantse rõhuga kanalisüsteem Rõhuandur või PI-kontroller 0-10 VDC / 0-20 mA → Ai Filtri määrdumisel kiirus automaatselt suureneb ja rõhk säilib Valige signaali tüüp (V / mA) ja suund DIP-lülititega
    BMS / SCADA-ga objekt Modbus RTU (RS485) liin → A, /B Kiirust, piire ja olekut juhitakse tsentraalselt; ühel liinil – mitu regulaatorit erinevate aadressidega AC-toite korral ärge ühendage GND-klemmi teiste Modbusi seadmetega
    Vannitoad, WC-d, suitsuruumid Nupp või liikumisanduri kontakt → SW (taimerirežiim) Pärast impulssi töötab ventilaator seadistatud aja ja lülitub ise välja Taimeri kestus seadistatakse Modbus RTU kaudu
    Õhusiibriga ventilaator Siibriajam 230 VAC → L1-väljund Ventilaatori sisselülitumisel siiber avaneb, väljalülitumisel sulgub L1 koormust (kuni 2 A) arvestatakse koos mootori vooluga
    Lihtne käsijuhtimine Väline 10 kΩ potentsiomeeter (nt Sentera SDP-X10K-NA) → +V, Ai, GND Kiiruse määrab operaator, hiljem saab regulaatorit vahetamata üle minna andurile Kuni 2,5 mm² juhtmetega

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 1,5 A EVS-1-15-DM (1,5 A)
    1,5–3 A EVS-1-30-DM (3 A)
    3–6 A EVS-1-60-DM (6 A) ← see mudel
    6–10 A EVS-1100-DM (10 A)
    Reegel: regulaatori maks. vool ≥ mootori nimivool (vt mootori andmesilti). Käivitusvool on tootja poolt juba arvesse võetud, täiendavat varu pole vaja. Mitme ventilaatori ühendamisel – sama tüüpi mootorid, liitke nende nimivoolud kokku. Reguleerimata L1-väljundi koormust (kuni 2 A) arvestatakse koos mootori vooluga.
    Millal valida muu lahendus: jaotuskilpi DIN-liistule paigaldamiseks – MVS-1-60CDM; EC-ventilaatorile – EC-potentsiomeeter või 0-10 VDC väljundiga kontroller; kolmefaasilisele mootorile – kolmefaasiline trafo-regulaator (nt STR-4 seeria) või sagedusmuundur; TK-kontaktidega mootorile – EVSS1 seeria.

    Plussid

    • Analoog- ja Modbus RTU juhtimine ühes
    • Reguleeritavad kiiruspiirid ja väljalülitustase
    • Reguleerimata väljund siibrile või lambile
    • Pehme või kiire käivitus
    • IP54 korpus, valgustatud lüliti
    • Liigpinge- ja liigvoolukaitse

    Miinused / piirangud

    • Nupp puudub – käsijuhtimiseks on vaja välist potentsiomeetrit
    • Ainult ühefaasilistele pingejuhitavatele mootoritele; EC-ventilaatoritele ei sobi
    • Mootori soojuskaitse (TK) klemmid puuduvad – selleks valige EVSS1-60-DM
    • Ainult siseruumides kasutamiseks
    • Väljundpinge ei ole siinuseline – mõni mootor võib madalal kiirusel kuuldavalt undada

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Kontrollige, kas mootor sobib pingega reguleerimiseks ja kas selle nimivool ei ületa 6 A.
    • Ühe regulaatoriga saab ühendada mitu ventilaatorit, kui nende koguvool ei ületa 6 A.
    • Modbusi võrgus ärge AC-toite kasutamisel ühendage GND-klemmi teiste seadmete ega CNVT-USB-RS485 muunduriga – see võib kahjustada sideelektroonikat.
    • Ärge paigaldage kohta, kus regulaatorit mõjutavad otsene päikesekiirgus või kondensaat.

    Kiire valikujuhend

    6 A
    230 VAC
    0-10 VDC / 0-20 mA
    Modbus RTU
    IP54
    Sobib, kui on vaja:
    • juhtida kuni 6 A AC-ventilaatorit anduri või kontrolleri signaali järgi;
    • integreerida ventilaator BMS-i Modbus RTU kaudu;
    • juhtida siibrit või lampi koos ventilaatoriga.
    Kontrollige enne kasutamist:
    • mootori nimivoolu ja kas seda saab pingega reguleerida;
    • juhtsignaali tüüpi (pinge või vool) ja suunda;
    • kas mootoril on TK-kontaktid – siis valige EVSS1 seeria.
    Oluline meeldetuletus: EVS-1-60-DM ei asenda sagedusmuundurit kolmefaasiliste mootorite puhul ega juhi EC-ventilaatoreid.

    KKK

    Kas seda saab juhtida käsitsi?
    Jah, ühendades välise 10 kΩ potentsiomeetri klemmidele +V, Ai ja GND.
    Kas sobib EC-ventilaatoritele?
    Ei, EVS-1-60-DM on mõeldud ainult ühefaasilistele pingejuhitavatele AC-mootoritele.
    Kas saab ühendada mitu ventilaatorit?
    Jah, kui nende koguvool ei ületa 6 A.
    Mille poolest erineb EVSS1-60-DM-ist?
    EVSS1-60-DM-il on lisaks TK-klemmid mootori termokontaktidele ja 230 V häireväljund.
    Kuidas muuta seadeid Modbusi kaudu?
    RS485 kaudu CNVT-USB-RS485 muunduri ja tasuta Sentera 3SModbus programmiga.
    Kas seda saab paigaldada välitingimustesse?
    Ei, regulaator on mõeldud kasutamiseks ainult siseruumides.

    Elektrooniline ventilaatori kiiruseregulaator | Modbus RTU | 0-10VDC | 6A | 230VAC | pinnapealne | IP54 | Sentera Controls | EVS-1-60-DM

    Sentera EVS-1-60-DM juhib ühefaasilisi AC-ventilaatoreid kuni 6 A 0-10 VDC / 0-20 mA signaali või Modbus RTU järgi, reguleeritavad kiiruspiirid, reguleerimata 230 V väljund ja IP54 korpus – sobib vajaduspõhiseks automaatseks ventilatsiooniks.
