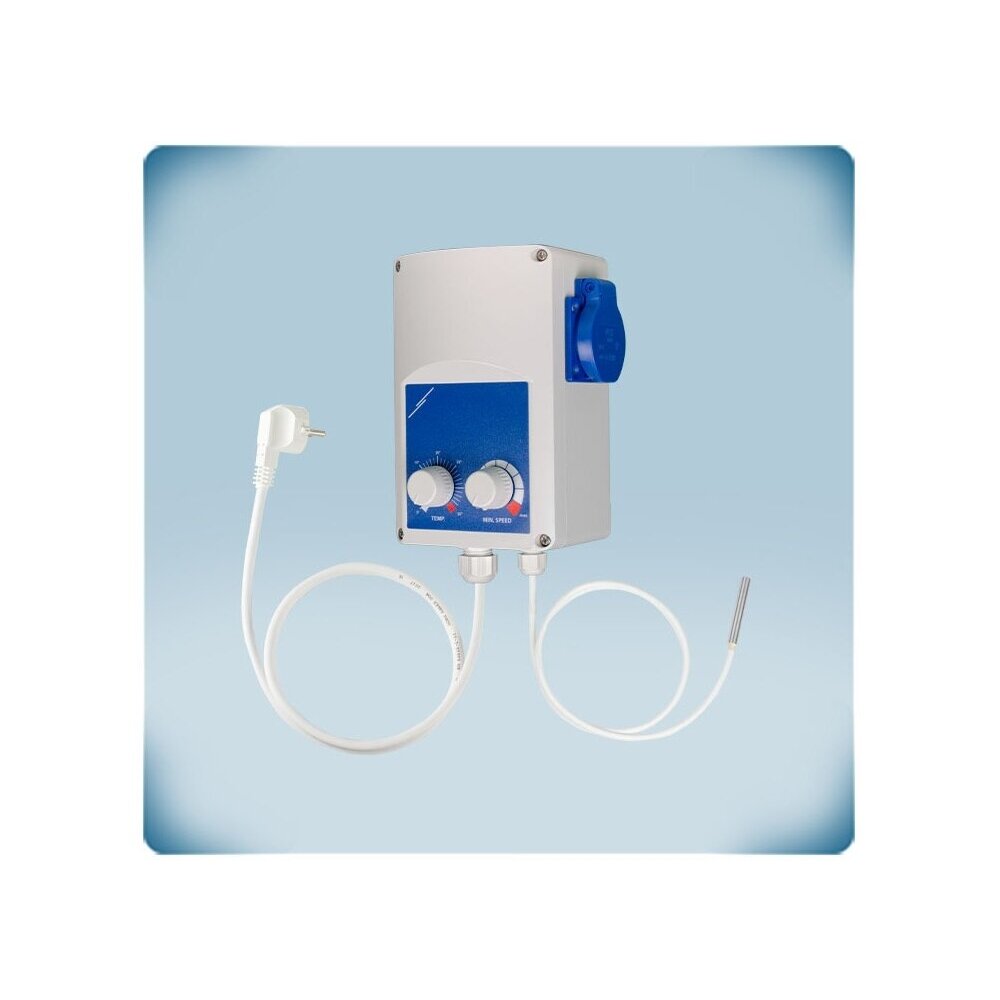

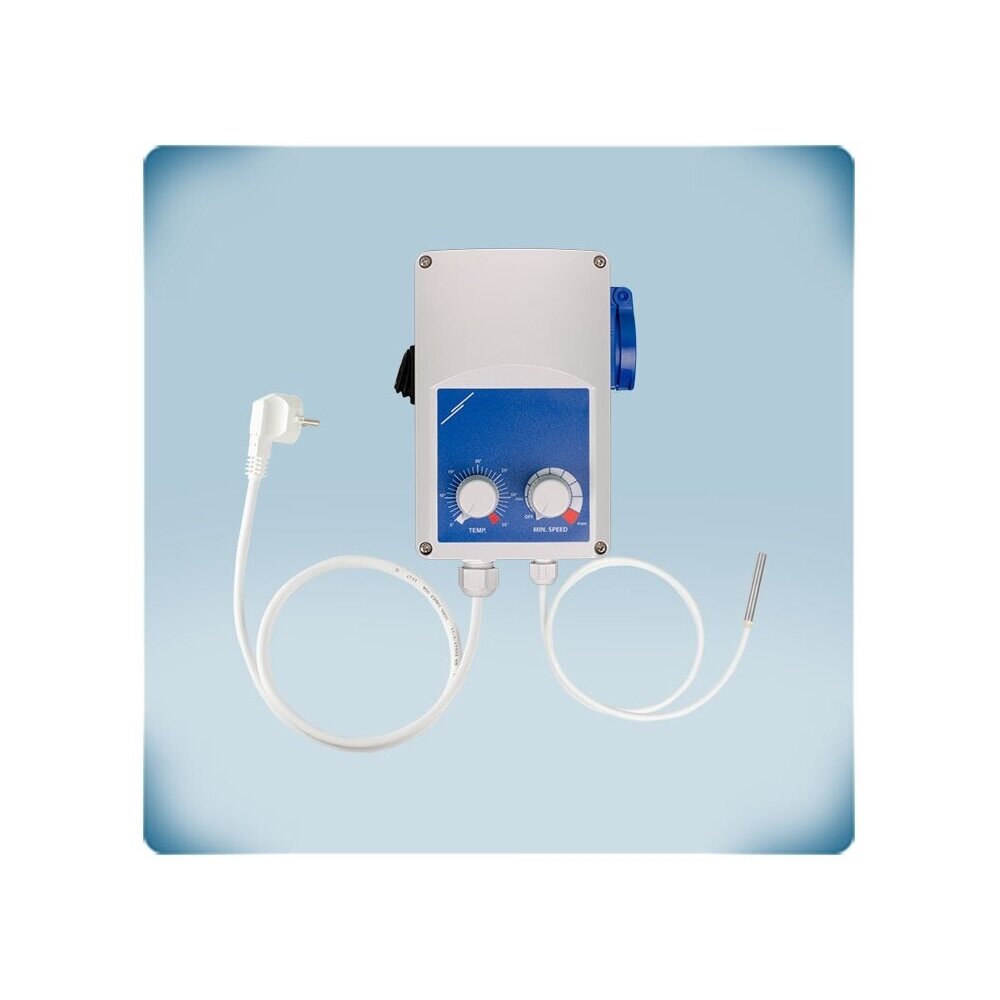

  • Uus   -91.98€Elektrooniline ventilaatori kiiruseregulaator temperatuuri järgi | 15-35°C | 6A | 230VAC | PT500 anduriga | Schuko pesa | IP54 | Sentera Controls | GTE-1-60-DT
    Uus   -91.98€Elektrooniline ventilaatori kiiruseregulaator temperatuuri järgi | 15-35°C | 6A | 230VAC | PT500 anduriga | Schuko pesa | IP54 | Sentera Controls | GTE-1-60-DT 1

    Elektrooniline ventilaatori kiiruseregulaator temperatuuri järgi | 15-35°C | 6A | 230VAC | PT500 anduriga | Schuko pesa | IP54 | Sentera Controls | GTE-1-60-DT

    Tootekood: GTE-1-60-DT
    Küsi
    Hind 164.26 € KM-ga
    ( 135.75 € KM-ta )
    256.24 € Säästa 91.98 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Elektrooniline ventilaatori kiiruseregulaator temperatuuri järgi | 15-35°C | 6A | 230VAC | PT500 anduriga | Schuko pesa | IP54 | Sentera Controls | GTE-1-60-DT

    GTE-1-60-DT – Sentera Controls elektrooniline ventilaatori kiiruseregulaator temperatuuri järgi ühefaasilise 230 VAC pingega toidetavatele AC-mootoritele kuni 6 A. Pistikuga versioon: komplektis PT500 temperatuuriandur ja toitekaabel Euroliitmikuga, ventilaator ühendatakse Schuko pessa. Temperatuuri seadistus 15–35 °C.

    Põhimõte:
    Ühendate pistikupessa, sisestate ventilaatori pistiku ja seate temperatuuri – temperatuuri tõustes kiireneb ventilaator ise. Sobib sinna, kus on vaja lihtsat ja kiiresti paigaldatavat temperatuuripõhist ventilatsiooni ilma kilbi ja automaatikaprojektita. Seadistusvahemik 15–35 °C on kohandatud tüüpilistele kasvuhoonete, loomapidamisruumide ja töökodade temperatuuridele.
    Mootori maks. vool
    6 A
    Temperatuuri seadistus
    15–35 °C, PT500 andur
    Ühendamine
    Euroliitmik + Schuko pesa
    Kaitse
    IP54, toide 230 VAC

    Tööpõhimõte

    Regulaatorit toidetakse Euro-pistikuga kaabli kaudu (230 VAC ±10 %, 50–60 Hz), ventilaator ühendatakse sisseehitatud Schuko-pessa, PT500 andur (komplektis) – klemmidele GND ja T (TEMP.). Reguleerimata 230 VAC väljund L1 (kuni 2 A) võib toita siibri täiturit või muud 230 V seadet.

    Regulaator muudab mootori pinget elektrooniliselt vahemikus Vmin (80–160 VAC, väline potentsiomeeter) ja Vmax (170–230 VAC, sisemine trimmer). Kuni temperatuur on seadistatust madalam (15–35 °C potentsiomeetriga), töötab ventilaator minimaalkiirusel või lülitub OFF-taseme sisselülitamisel džemperiga JP5 välja; seadistatud väärtuse ületamisel kiirus kasvab proportsionaalsel vahemikul 2, 4 (tehase), 6 või 8 °C (JP1/JP2), hüstereesi – 0,5, 1, 2 (tehase) või 3 °C (JP3/JP4).

    Tulemus – ventilaator pöörleb ainult nii palju, kui temperatuuri järgi vaja, ja regulaator paigaldatakse ilma kilbi ja elektriprojektita. Inseneri märkus: AC asünkroonmootori pinget vähendades kasvavad kaod rootoris, seetõttu säästetakse vähem kui EC-ventilaatori või sagedusmuunduriga; kui mootor väikesel kiirusel undab, valige siinuskujulise pingega trafo-kiiruseregulaator GTH seeriast.

    Kasu GTE-1-60-DT?
    Temperatuuripõhine ventilatsioon ilma kilbi ja keerulise paigalduseta: andur ja kaabel on juba komplektis, ventilaator ühendatakse pistikuga.

    Tehnilised andmed

    Toote tüüp Elektrooniline ventilaatori kiiruseregulaator temperatuuri järgi
    Tootja / kood Sentera Controls / GTE-1-60-DT
    Seeria GTE (GTE-1-60 / GTE21-60, versioonid DT ja DM)
    Versioon DT – pistikuga, PT500 anduriga, Schuko pesaga ja toitekaabliga
    Toitepinge 230 VAC ±10 %, 50–60 Hz, ühefaasiline
    Maks. mootorivool (Imax) 6 A
    Min. väljundpinge (Vmin) 80–160 VAC, väline potentsiomeeter
    Maks. väljundpinge (Vmax) 170–230 VAC, sisemine trimmer
    Reguleerimata väljund (L1) 230 VAC, maks. 2 A
    Temperatuuri seadistus 15–35 °C, potentsiomeeter
    Temperatuuriandur PT500 (komplektis)
    Proportsionaalne vahemik 2 / 4 (tehase seadistus) / 6 / 8 °C, jumperid JP1/JP2
    Hüsteerees 0,5 / 1 / 2 (tehase seadistus) / 3 °C, jumperid JP3/JP4
    OFF-tase Sisse / välja lülitatakse jumperiga JP5 (tehases – välja lülitatud)
    Ühendamine Toitekaabel Euro pistikuga; Schuko pesa mootorile; klemmid L, N, PE, L1, GND, T
    Korpus RABS V0, hall RAL 7035
    Kaitseklass IP54, ainult siseruumides kasutamiseks
    Töökeskkond 0…+40 °C, < 95 % rH, kondenseerumiseta
    Pakendi mõõtmed 245×155×115 mm
    Kaal 1,094 kg neto / 1,236 kg bruto
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL (EN 61000-3-2, EN 61000-6-2, EN 61000-6-3), RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Pistikühendus – Euroliitmik toiteks, Schuko pesa ventilaatorile, PT500 andur komplektis.
    • Kiirus vastavalt temperatuurile – temperatuuri tõustes üle seatud väärtuse ventilaator kiireneb sujuvalt.
    • Reguleeritav proportsionaalne vahemik ja hüsterees – jumperitega kohandatakse, kui järsult ventilaator temperatuurile reageerib.
    • Min. ja maks. kiirus – Vmin 80–160 VAC potentsiomeetriga, Vmax 170–230 VAC trimmeriga – kiirus ja müra piiratakse vastavalt objektile.
    • OFF-tase – soovi korral lülitub ventilaator välja, kui temperatuur on seatust madalam.
    • Reguleerimata 230 V väljund (kuni 2 A) – siibri ajamile või muule 230 V seadmele.

    Kus kasutatakse?

    • Kasvuhooned
    • Temperatuurijuhtimisega ventilatsioonisüsteemid
    • Loomade ja lindude pidamise ruumid
    • Töökojad, laod, tehnoruumid
    • Ajutine või mobiilne ventilatsioon, kus ventilaator ühendatakse pistikuga
    • Katlamajad, serveriruumid ja muud soojemad ruumid (seadistus 15–35 °C)

    Kasutamine vastavalt vajadusele

    Katlamajade ja tehnoruumide hooldajale.
    Pistikuga regulaator PT500 anduriga lülitatakse sisse ilma kilbita ja see juhib ülekuumenemist vahemikus 15–35 °C.
    Linnukasvatus- ja loomafarmide omanikule.
    Ventilaator kiireneb temperatuuri tõustes ja minimaalkiirus hoiab pidevat ventilatsiooni.
    Mobiilsete ventilaatorite rendi- ja paigaldusettevõttele.
    Euro-pistik ja Schuko pesa võimaldavad regulaatorit objektide vahel kaasa võtta.

    Praktiline kasutus

    Kui katlamajas peab 4 A ühefaasiline väljatõmbeventilaator kiirenema, kui temperatuur tõuseb üle 25 °C, siis seadistage GTE-1-60-DT 25 °C peale tehase 4 °C proportsionaalvahemikuga ning ventilaator pöörleb täiskiirusel ligikaudu 29 °C juures ja alla 25 °C töötab minimaalkiirusel.

    Rakendusjuhend: kuidas kasutatakse praktikas

    Tüüpilised GTE-1-60-DT kasutusalad:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Kasvuhoone Ventilaator → Schuko pistikupesa; PT500 → taimede tsoonis Temperatuuri tõustes ventilaator kiireneb, jahedamal ajal töötab minimaalkiirusel või lülitub välja Paigaldage andur varju, mitte otsese päikese kätte
    Linnula / loomapidamisruum Väljatõmbeventilaator kuni 6 A Ventilatsiooni toetatakse temperatuuri järgi, minimaalne õhuvahetuse tase hoitakse Vmin-iga OFF-taseme (JP5) jätke välja lülitamata, kui on vajalik pidev minimaalne ventilatsioon
    Õhusiibriga ventilaator Siibriajam 230 VAC → L1 Siibrit toidetakse koos regulaatoriga L1 koormus – kuni 2 A
    Töökoda, ladu Väljatõmbeventilaator Kuumal päeval väljatõmme tugevneb Suurendage proportsionaalset vahemikku (6–8 °C), kui kiirus muutub liiga järsult
    Ajutine objekt Euroliitmik → 230 V pistikupesa Seadet on lihtne teise kohta üle viia Kasutada ainult siseruumides

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 6 A · seadistus 15–35 °C · pistikuga, PT500-ga GTE-1-60-DT (6 A) ← see mudel
    kuni 6 A · seadistus 15–35 °C · Modbus RTU GTE-1-60-DM (6 A)
    kuni 6 A · seadistus 5–35 °C · pistikuga, PT500-ga GTE21-60-DT (6 A)
    kuni 6 A · seadistus 5–35 °C · Modbus RTU GTE21-60-DM (6 A)
    Reegel: regulaatori maks. vool ≥ mootori (või mitme mootori summa) nimivool mootori sildilt. Käivitusvool on tootja poolt juba arvesse võetud, lisavaru pole vaja. Mitme ventilaatori ühendamisel – sama tüüpi, pingega reguleeritavad AC mootorid, liitke nende nimivoolud. Kõik GTE mudelid – 6 A; valik tehakse temperatuurivahemiku ja versiooni (DT / DM) järgi.
    Millal valida muu lahendus: muu temperatuuri seadistusvahemik (5–35 °C) – GTE21-60-DT; Modbus RTU ja klemmühendusega – GTE-1-60-DM; siinuskujuline pinge ja veeküttekeha ventiil – trafo GTH-1 / GTH21 seeria; elektriküttekeha – GTTE1 seeria; juhtimine 0-10 VDC signaaliga – EVS-1 seeria; EC-ventilaatoritele – EC kontrollerid 0-10 VDC väljundiga.

    Plussid

    • Pistikühendus, PT500 andur komplektis
    • Automaatne kiiruse reguleerimine temperatuuri järgi
    • Reguleeritav proportsionaalne vahemik ja hüsterees
    • Määratakse min. ja maks. kiirus
    • Reguleerimata 230 V väljund (2 A)
    • IP54 korpus

    Miinused / piirangud

    • Modbus RTU-d pole – selleks valige GTE-1-60-DM
    • Ainult ühefaasilistele pingega juhitavatele AC-mootoritele; EC-ventilaatoritele ei sobi
    • Juhib ainult ventilatsiooniloogika – kiirus kasvab temperatuuri tõustes
    • Ainult siseruumides kasutamiseks, töökeskkond 0…+40 °C; TK-klemme ja häireväljundit pole
    • Seadistus alles alates 15 °C – jahedamate ruumide jaoks GTE21-60-DT (5–35 °C)

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Ühendada ainult maandatud 230 VAC pistikupessa.
    • Kontrollige, et mootor sobib pingereguleerimiseks ning selle (või mitme mootori) nimivool ei ületa 6 A.
    • Reguleerimata L1 väljundi koormus – mitte üle 2 A.
    • Mõeldud kasutamiseks ainult siseruumides: 0…+40 °C, < 95 % rH ilma kondensaadita.

    Kiire valikujuhend

    6 A
    230 VAC
    15–35 °C
    PT500 komplektis
    IP54
    Sobib, kui on vaja:
    • temperatuuripõhiseks ventilatsiooniks AC-ventilaatoriga kuni 6 A;
    • kasvuhoonete ja taluruumide mikrokliima juhtimiseks;
    • kiireks paigalduseks ilma kilbita – pistikuga;
    Kontrollige enne kasutamist:
    • mootori nimivoolu ja kas seda saab pingega reguleerida;
    • kas temperatuuri seadistusvahemik 15–35 °C sobib;
    • kas ventilaatoril on Schuko pistik;
    Oluline meeldetuletus: GTE-1-60-DT ei juhi EC-ventilaatoreid, kolmefaasilisi mootoreid ega küttekehasid – see muudab ainult ventilaatori kiirust temperatuuri järgi.

    KKK

    Kas andur on komplektis?
    Jah, DT versioonis on PT500 andur ja toitekaabel komplektis.
    Millal ventilaator kiireneb?
    Kui temperatuur ületab seatud väärtuse (vahemikus 15–35 °C); kiirus suureneb proportsionaalses vahemikus 2–8 °C.
    Kas ventilaator võib täielikult välja lülituda?
    Jah, kui jumperiga JP5 on sisse lülitatud OFF tase; tehases on see välja lülitatud ja ventilaator töötab minimaalse kiirusega.
    Kas saab ühendada mitu ventilaatorit?
    Jah, kui nende summaarne nimivool ei ületa 6 A ja mootorid on pingega reguleeritavad.
    Mille poolest see erineb tootest GTE21-60-DT?
    GTE21-60-DT temperatuuri seadevahemik – 5–35 °C; muud parameetrid on samad.
    Mille poolest see erineb tootest GTE-1-60-DM?
    GTE-1-60-DM-l on Modbus RTU ja ühendus toimub klemmidega, kuid komplektis puuduvad pistik, pesa ja andur.

    Elektrooniline ventilaatori kiiruseregulaator temperatuuri järgi | 15-35°C | 6A | 230VAC | PT500 anduriga | Schuko pesa | IP54 | Sentera Controls | GTE-1-60-DT

    Sentera GTE-1-60-DT – elektrooniline temperatuuripõhine ventilaatori kiiruseregulaator, kuni 6 A, 230 VAC, seadistus 15–35 °C, PT500 andur ja Schuko pistikupesa komplektis, IP54 – kasvuhoonetele ja temperatuuripõhisele ventilatsioonile.
