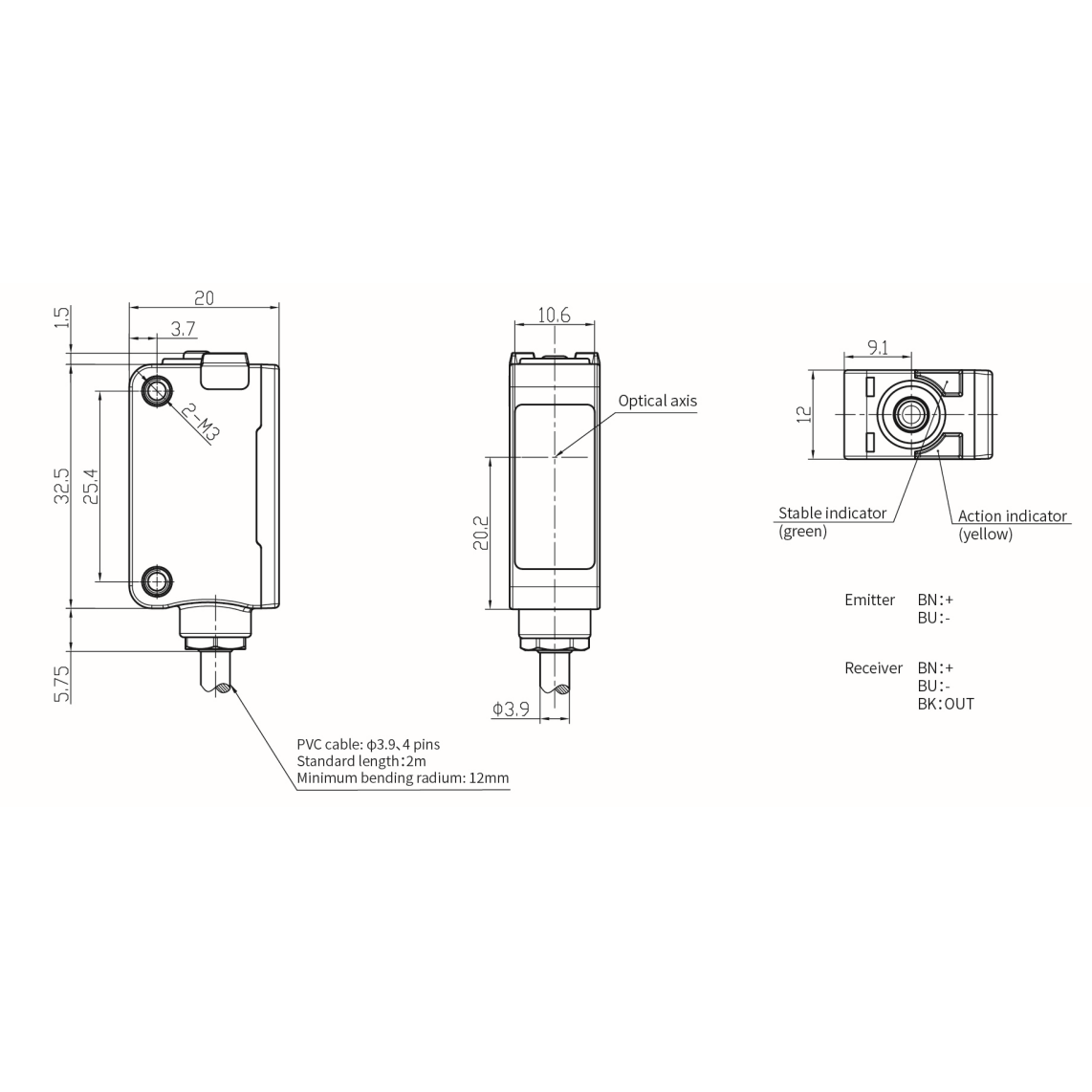

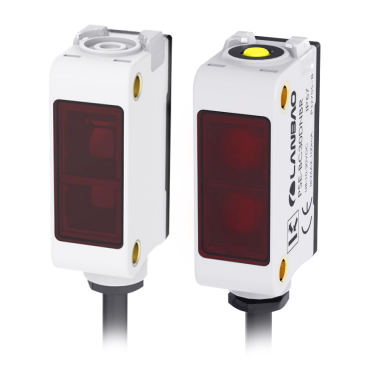

Fotoelektriline andur | Katkenud kiire tüüp | Saatja + vastuvõtja | 10m | 32,5x20x12mm | 10-30VDC | NO/NC | NPN | 2m kaabel | ABS | Punase valguse kiir | IP67

Tehnilised andmed

Tuvastuse tüüp: Katkestatav kiir
Nimidetektsiooni kaugus: 10 m (reguleeritav)
Valgusallikas: Punane valgus (630 nm)
Kiire nurk: > 2°
Objektide tuvastus: ≥ Ø10 mm läbipaistmatud objektid

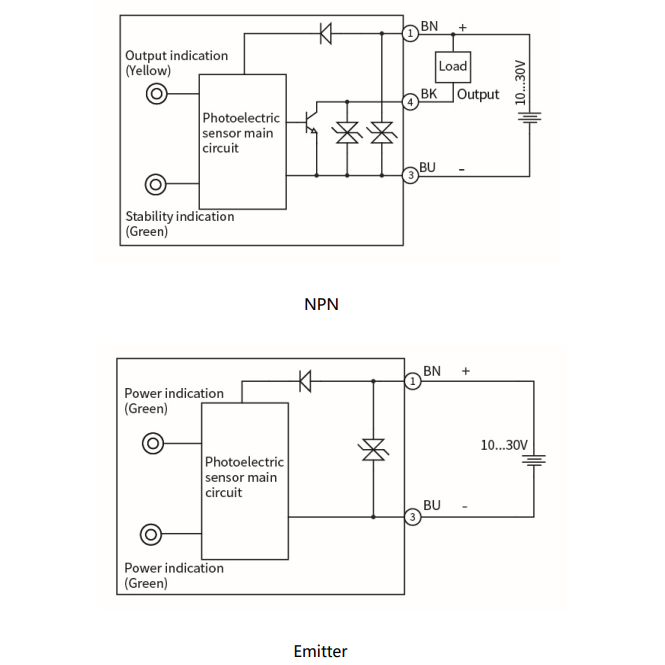

Väljundi tüüp: NPN, NO/NC
Reaktsiooniaeg: ≤ 1 ms
Toitepinge: 10…30 V DC
Tarbimisvool: Saatja ≤20 mA; Vastuvõtja ≤20 mA
Koormusvool: ≤ 200 mA
Pingelang: ≤ 1 V
Kaitsed: Lühise, ülekoormuse, polaarsuse pöördumise ja ülepinge kaitse
Indikaatorid: Roheline LED – toide ja stabiilne signaal (vilgub ebastabiilsuse korral); Kollane LED – väljundsignaal / ülekoormus / lühis (vilgub)
Valgushäirete vastupidavus: Päikesevalgus ≤ 10 000 luksi; Lampide valgus ≤ 3 000 luksi
Töötamistemperatuur: -25…+55 °C
Hoidmistemperatuur: -25…+70 °C
Kaitseklass: IP67
Korpus: PC+ABS plast
Lääts: PMMA
Ühendus: 2 m PVC kaabel
Sertifikaadid: EN60947-5-2:2012, IEC60947-5-2:2012
Lisafunktsioonid: NO/NC režiimi muutmine (nupp 5–8 s); Tuvastuskauguse reguleerimine (nupp 2–5 s)

Funktsioonid ja tööpõhimõte

Universaalne konstruktsioon – ruudukujuline plastikust korpus sobib paljudesse paigalduskohtadesse

Kõrge täpsus – tuvastab väikesed objektid

Lihtne häälestus – nähtav valguspunkt võimaldab saatja ja vastuvõtja kiiret joondamist

Kiire reaktsioon – sobib süsteemidele, kus vajalik kohene signaal

IP67 kaitse – sobib kasutamiseks niisketes ja tolmustes tingimustes

CE-sertifikaat – vastab Euroopa ohutusstandarditele

Kasutus ja rakendus

Kodukasutajale või meistrile: Sobib objektide tuvastamiseks töökodades või isiklikes automaatikaprojektides.
Insenerile / automaatikaspetsialistile: Robotite, tootmisliinide, konveierite, loendamis- ja positsioneerimissüsteemide jaoks.
Elektrikule / tehnikule: Kompaktne korpus võimaldab lihtsat paigaldust; LED-indikaatorid näitavad tööolekut ja vigu.

Plussid

Kompaktne plastkorpus – sobib kitsastesse kohtadesse

Selge valguskiir – lihtne suunamine

Niiskus-, tolmu- ja vibratsioonikindel

CE-vastavus ja ohutuseritifikaadid

Miinused

Vajalik täpne saatja ja vastuvõtja joondamine

Ei tuvasta läbipaistvaid või valgust läbilaskvaid objekte
