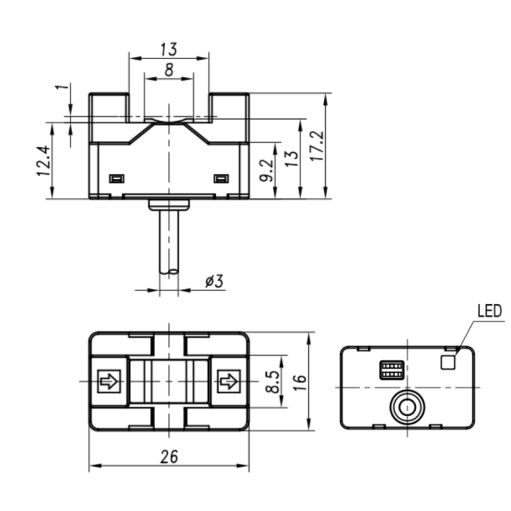

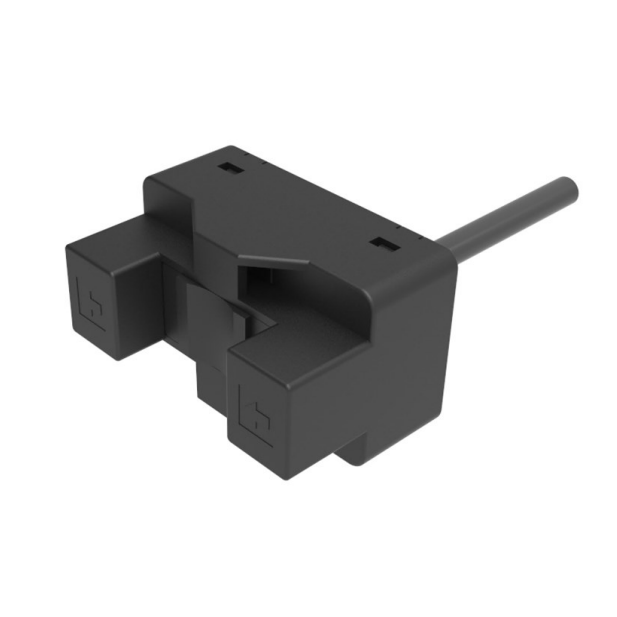

Fotoelektriline andur | katkestatud kiire tüüp | vedelike tuvastamiseks | 6–13mm | 16×17.2×26mm | 10–30VDC | NO/NC | NPN | 2m kaabel | PBT | infrapuna | IP50

Tehnilised andmed
Tuvastustüüp: Katkev valguskiir
Torudele: välimine läbimõõt Ø6–13 mm, seina paksus ≤1,0 mm
Valgusallikas: Infrapuna (940 nm)

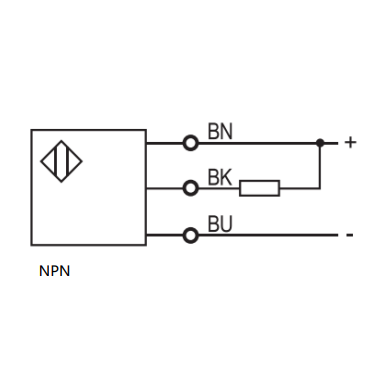

Väljunditüüp: NPN, NO/NC (muudetav DIP-lülitiga)
Reaktsiooniaeg: < 1 ms
Toitepinge: 10…30 V DC
Tarbimisvool: ≤20 mA
Koormusvool: ≤100 mA
Pinge langus: ≤2,5 V
Kaitse: polaarsuse pöördkaitse
Indikaatorid: Punane LED – väljund
Valgushäirete taluvus: päikese- või lambivalgus < 3000 lx
Töötemperatuur: -10…+50 °C
Niiskusvahemik: 35–85 % RH
Kaitseklass: IP50
Korpus: PBT
Ühendus: 2 m PVC kaabel
Pingetaluvus: 500 V AC, 50/60 Hz, 60 s
Isolatsioonitakistus: ≥50 MΩ (500 VDC)
Vibratsioonikindlus: 1,5 mm amplituud, 10–50 Hz (2 h igas X/Y/Z suunas)

Funktsioonid ja tööpõhimõte
Andur töötab katkestatud kiire põhimõttel – infrapunakiir läbib toru ja peegeldub sõltuvalt sellest, kas torus on vedelik.
Süsteem tuvastab kiiresti valguse muutused ja määrab vedeliku olemasolu või puudumise, aktiveerides väljundsignaali.

Kasutus ja rakendus
Kodukasutajale või meistrile: Sobib vedeliku taseme jälgimiseks akvaariumites, niisutajates või jahutussüsteemides.
Inseneridele / automaatikaspetsialistidele: Automaatsetes süsteemides, kus on vaja kiiret ja usaldusväärset vedeliku tuvastust torudes (nt doseerimis-, filtreerimis- või jahutusliinid).
Elektrikutele / tehnikutele: Kasutatakse protsessijuhtimissüsteemides, integreeritav PLC-de, signaalmoodulite ja juhtreleede süsteemidesse.

Plussid

Kaarekujuline disain – lihtne ja stabiilne paigaldus

Sobib eri läbimõõduga läbipaistvatele torudele (Ø6–13 mm)

Kiire reageerimine

Vastupidav vibratsioonile ja valgushäiretele

Miinused

Ei sobi läbipaistmatutele torudele

IP50 kaitseklass – ei talu otsest vee mõju
