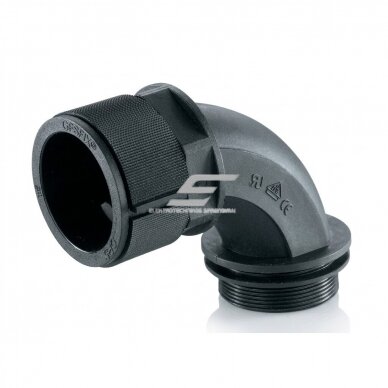

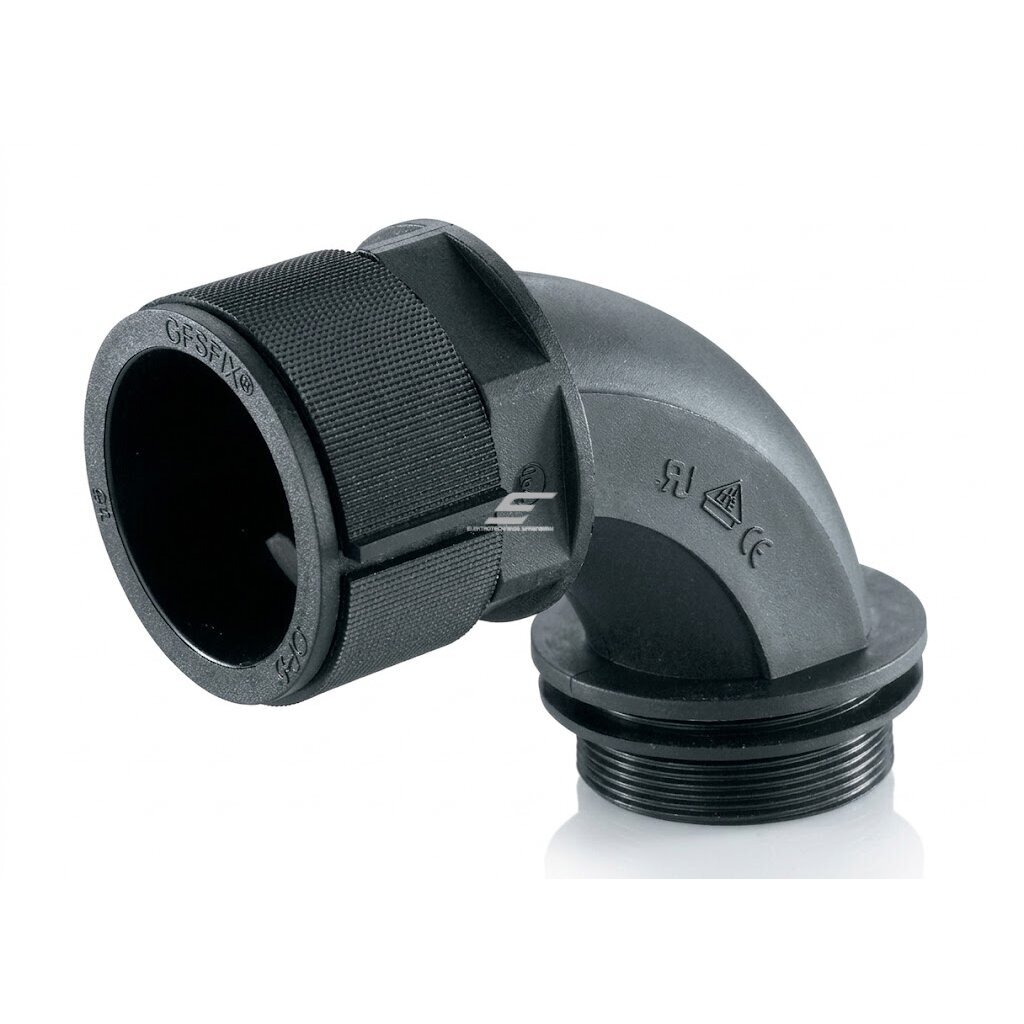

Hermeetiline nurga all kaabli | gofreeritud toru sisseviik elektrikilpi | korpusesse | 90° põlv | koos mutri ja tihendiga | D10mm | Pg09 | IP68 | must

Tehnilised spetsifikatsioonid

Toote tüüp: hermeetiline nurga kaabli / gofreeritud toru sisend
Konstruktsioon: 90° põlvetüüpi
Keere: Pg09
Sobiv toru / kaabli suurus: 10 mm

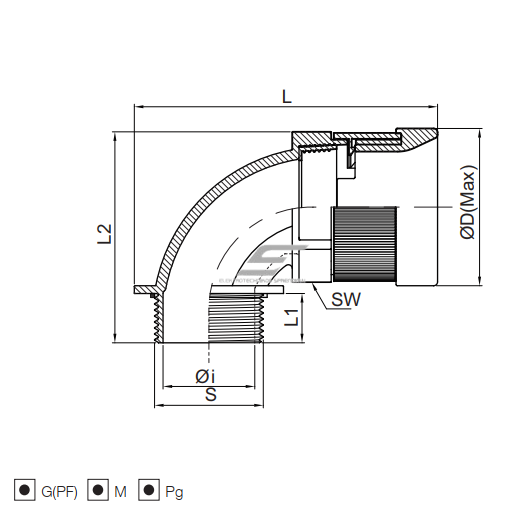

Sisemine läbiviigu diameeter Øi: 11.0 mm
Korpuse välimine diameeter ØD: 25.0 mm
Keermeosa pikkus L1: 13.0 mm
Kogukõrgus L2: 50.8 mm
Kogupikkus L: 66.4 mm
Keerme välimine mõõt S: 15.0 mm
Mutrivõtme mõõt SW: 19.7 mm
Materjal: kõrgekvaliteediline Polyamide 6 (PA6)
Värv: must

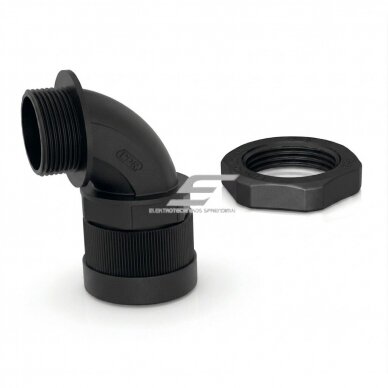

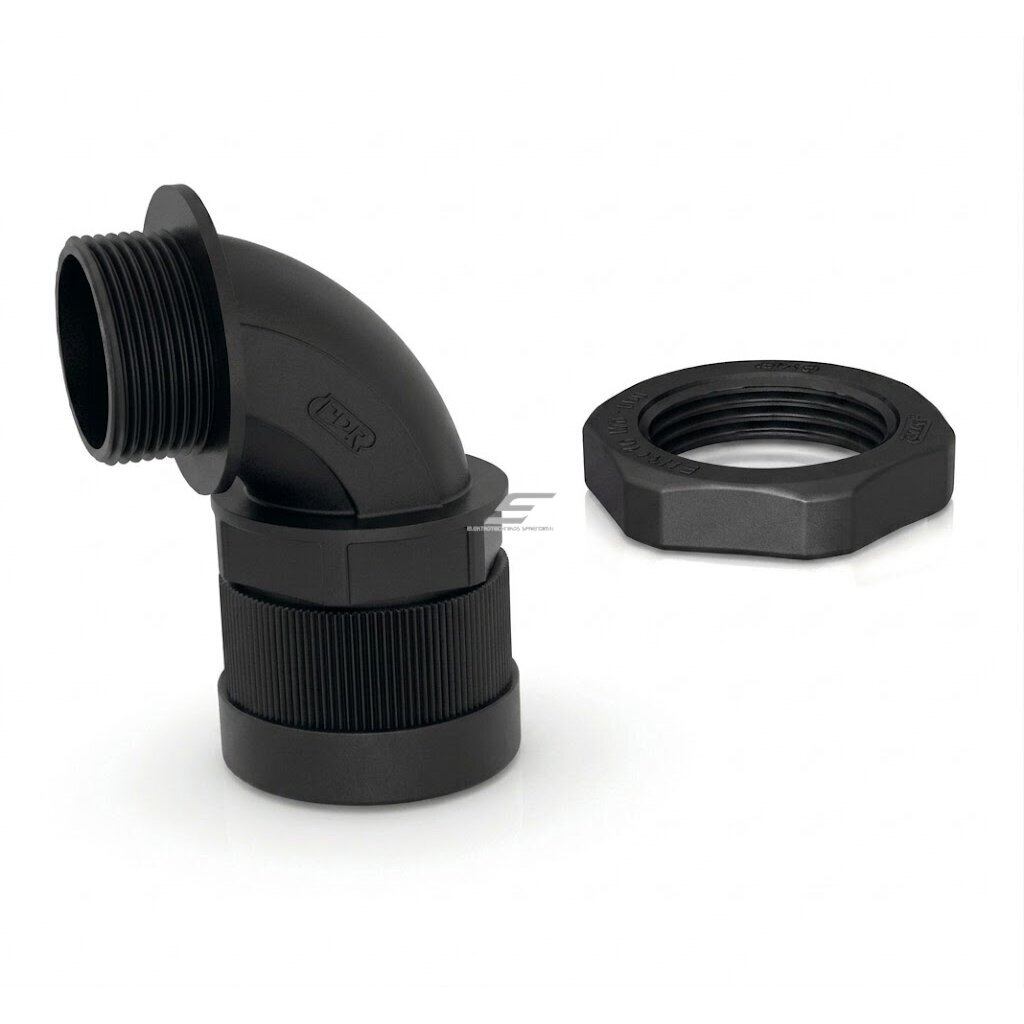

Komplektatsioon: sisend + kinnitusmutter + tihend
Kaitseklass: IP68 vastavalt EN60529
Töötemperatuur: -40°C kuni +105°C
Lühiajaline temperatuur: kuni +150°C
Süttivusklass: UL94-HB
Ei sisalda: halogeene ega kaadmiumi
Sertifikaadid: UL, CE, VDE

Funktsioonid

90° nurga all kaabli suunamine: Võimaldab juhtmeid või gofreeritud toru suunata paralleelselt kapi või korpuse seinaga, muutes paigalduse kompaktsemaks.
Kaabli kaitse murdumise eest: Nurga all olev kuju vähendab tugeva kaabli murdumise või järsu painde tekkimise ohtu väljumiskohas.

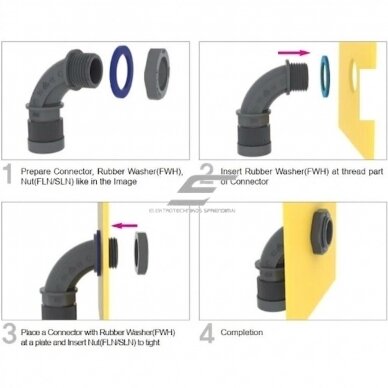

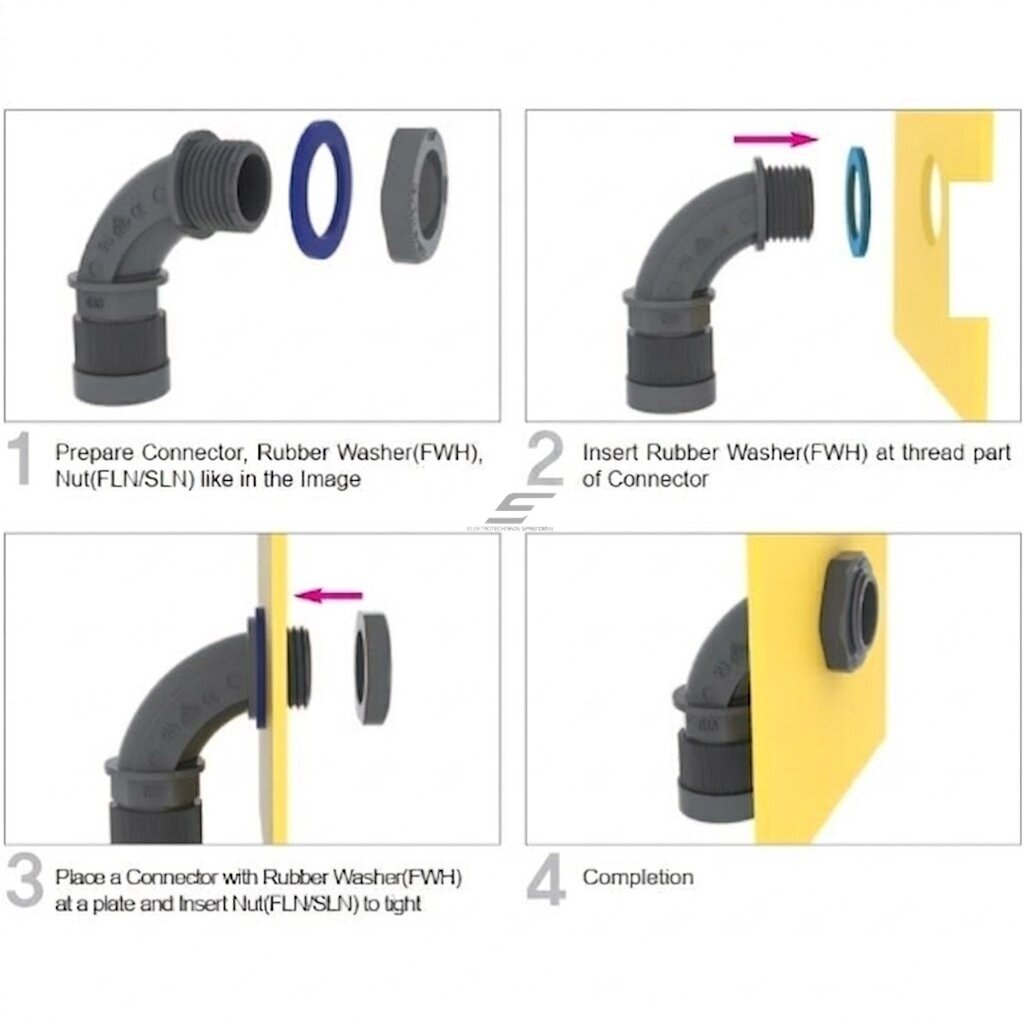

Tihe sisseviik korpusesse: Kummitihend ja surumutter kaitsevad niiskuse, vee ja tolmu sissetungi eest.
Mehaaniline fikseerimine: Kinnitab gofreeritud toru või kaabli tugevalt ning ei lase sellel vibratsiooni ajal liikuda.
Vastupidavus tööstuslikes tingimustes: Sobib kasutamiseks nii sise- kui ka väliskeskkonnas.

Kasutamine

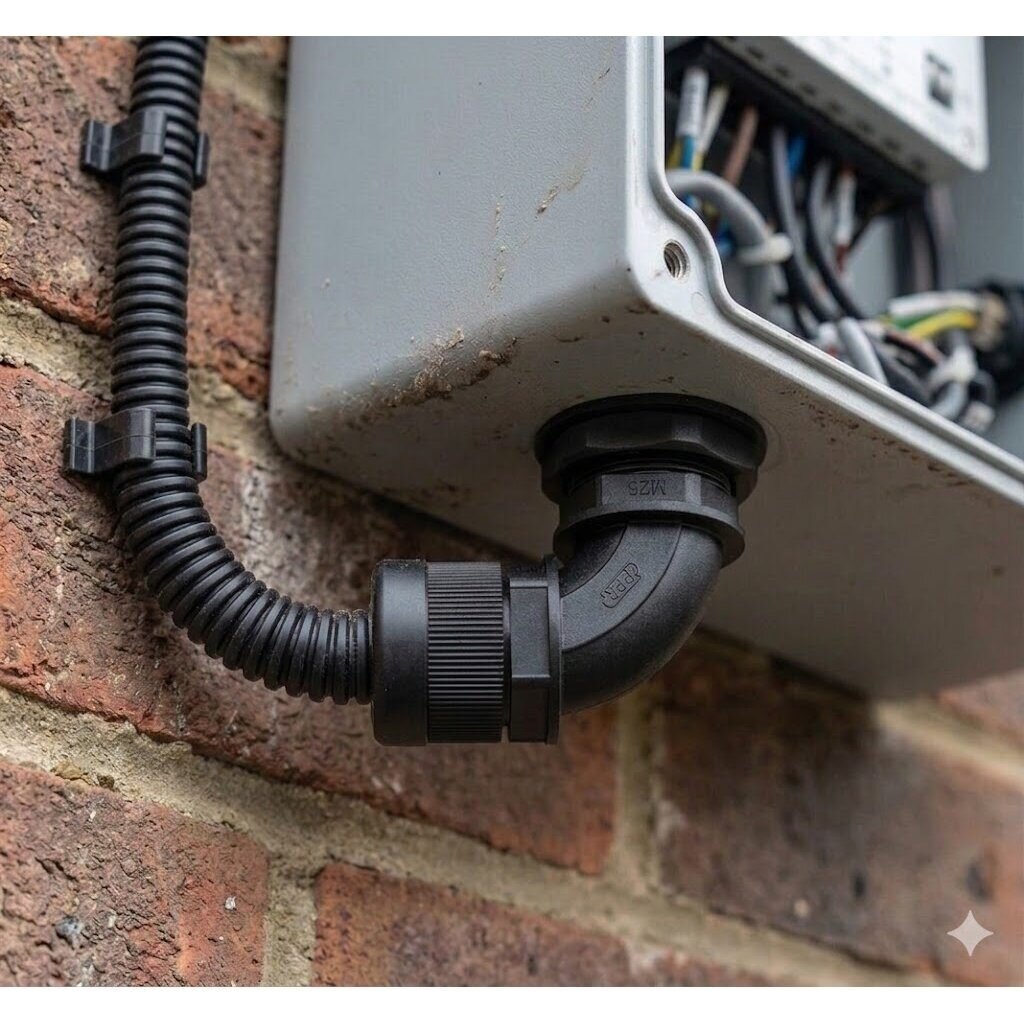

Kodukasutajale: Suurepärane lahendus juhtmete hermeetiliseks sisseviimiseks välielektrikarpidesse, pumba juhtimiskarpidesse, päikeseelektrijaamade korpustesse või garaaži paigaldistesse.
Elektripaigaldajale: Võimaldab teha korraliku, professionaalse ja vastupidava kaabliinstallatsiooni, eriti siis, kui on vaja gofreeritud toru ilusti vastu kappi suunata.
Automaatikaspetsialistile: Laialdaselt kasutatav automaatikakappides, kus on palju kaableid ja vajalik on nende suundade optimeerimine.
Tööstusinsenerile: Sobib mehhanismidesse ja seadmetesse, kus on vajalik hermeetiline ning vibratsioonikindel kaabli sisseviik.

Plussid

Mugav 90° nurga all kaabli väljaviik
Kõrge IP68 hermeetilisus
Kaitseb kaablit murdumise eest
Tugev mehaaniline fikseerimine
Vastupidav külmale, kuumusele ja vibratsioonile
Komplektis mutter ja tihend
Sobib kaablile ja gofreeritud torule
Paigaldatuna näeb professionaalne välja

Miinused

Nurga all olev kuju nõuab enne paigaldamist väljaviigu suuna ette planeerimist.

Korduma kippuvad küsimused (KKK)

1. Kas see kaabli sisseviik on välistingimustes veekindel?

Jah, IP68 kaitseklass tähendab väga kõrget kaitset tolmu ja vee vastu, seetõttu sobib see välielektrikarpidesse ja niisketesse kohtadesse.

2. Kas komplektis on kõik paigaldamiseks vajalik olemas?

Jah, komplektis on kummitihend ja fikseerimismutter, seetõttu ei ole standardseks paigalduseks lisadetaile vaja.

3. Millise paksusega kaablit saab sellest sisseviigust läbi viia?

Sisemine läbilaskeava on Ø11 mm, seetõttu sobib see juhtmetele, kaablitele või kaitsevoolikutele kuni selle läbimõõduni.

4. Kas see materjal sobib tööstuskeskkonda?

Jah, PA6 polüamiid on väga vastupidav mehaanilisele koormusele, temperatuurile, vibratsioonile ja keemilistele mõjudele, seetõttu kasutatakse seda laialdaselt tööstuses.
