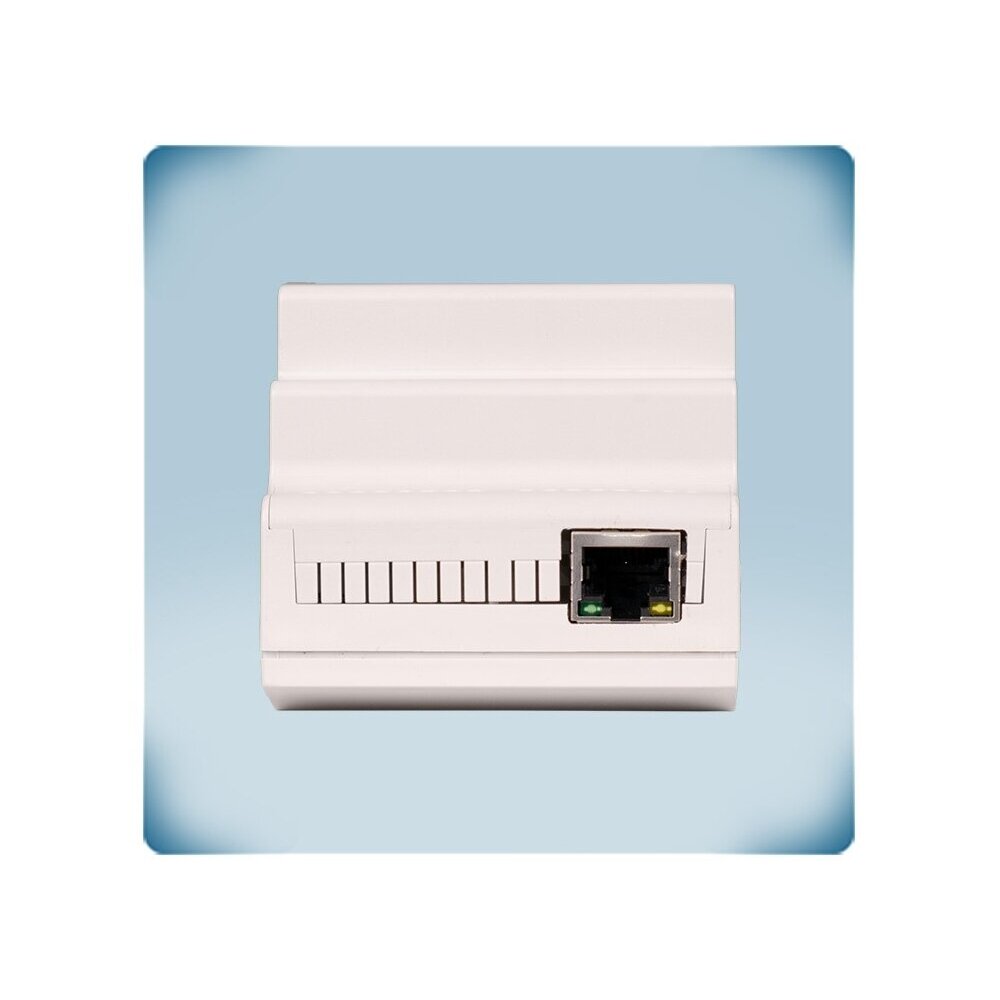

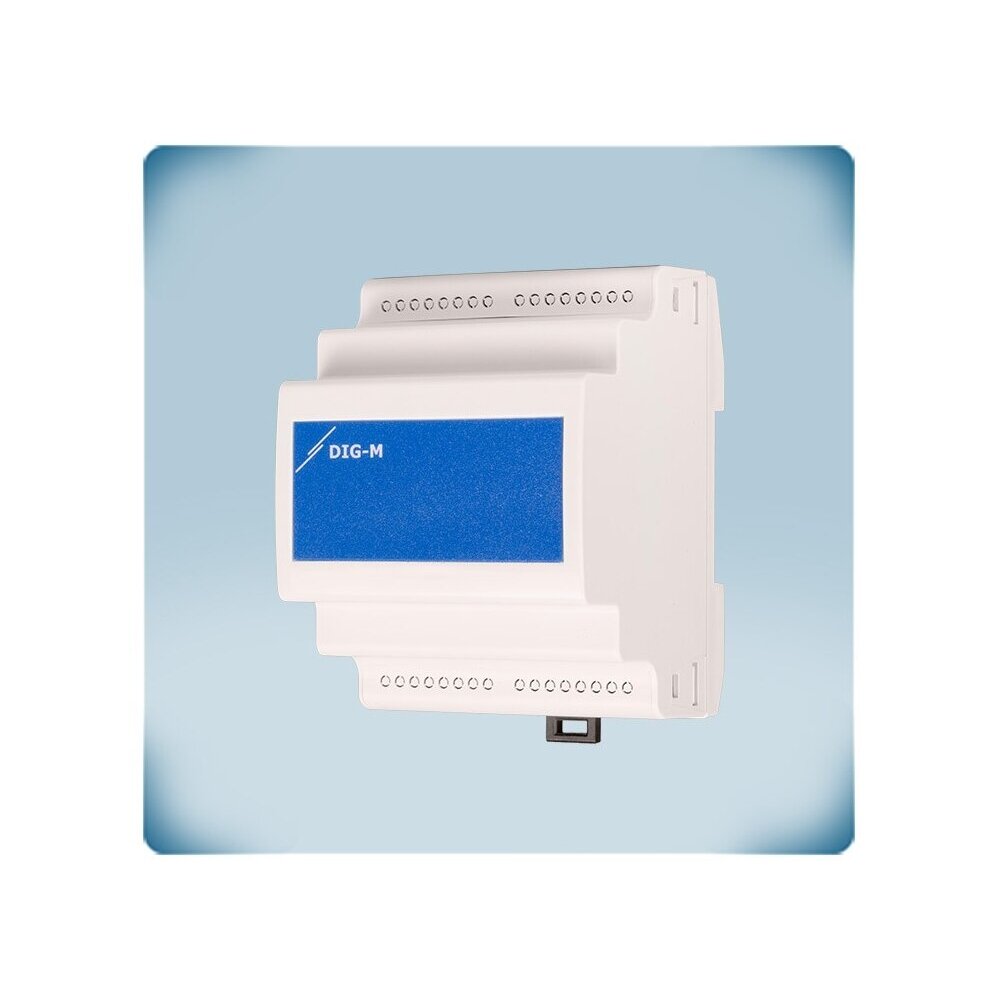

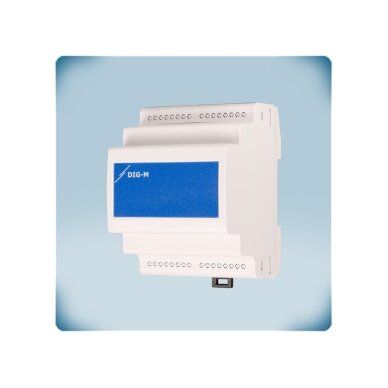

    Internetimoodul SenteraWeb | Ethernet/Wi-Fi | 2×Modbus RTU | 24VDC PoM | DIN-liist | IP20 | Sentera Controls | DIG-M-2

    Tootekood: DIG-M-2
    Küsi
    Hind 263.42 € KM-ga
    ( 217.70 € KM-ta )
    410.93 € Säästa 147.51 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Internetimoodul SenteraWeb | Ethernet/Wi-Fi | 2×Modbus RTU | 24VDC PoM | DIN-liist | IP20 | Sentera Controls | DIG-M-2

    DIG-M-2 – Sentera Controls internetimoodul (lüüs), mis ühendab ühe Sentera seadme või kogu nende Modbus RTU võrgu SenteraWeb pilvega. Internetiühendus toimub juhtmega Etherneti või juhtmevaba Wi-Fi kaudu, paigaldus – DIN-liist, kaitseklass IP20.

    Põhimõte:
    Lüüs muudab kohaliku ventilatsiooniautomaatika kaugjuhitavaks süsteemiks: seadeid saab muuta kontorist, andmed registreeritakse pilves ning saastunud filtrist või mootori rikkest saate teada teate kaudu, mitte kliendi kõnest.
    Internetiühendus
    Ethernet või Wi-Fi
    Modbus
    2 Modbus RTU (RS485) kanalit
    Toide
    24 VDC PoM, Imax 330 mA
    Paigaldus / kaitse
    DIN-liist, IP20

    Tööpõhimõte

    Moodul paigaldatakse DIN-liistule ja seda toidetakse 24 VDC Modbusi kaudu (PoM, Imax 330 mA) sama UTP-kaabliga, mida mööda liiguvad andmed; sellel on 3 RJ45-pesa – alamseadmetele, peakontrollerile või BMS-ile ja Ethernet-internetile – ning 24 VDC väljund abiseadmetele. Internet ühendatakse Etherneti kaabliga või Wi-Fi kaudu (2,4 GHz).

    Põhikanali (master) Modbus RTU kaudu pärib moodul ühendatud Sentera regulaatoreid, andureid ja kontrollereid ning teise (slave) kanali kaudu on ta ise peakontrollerile või BMS-ile kättesaadav, seetõttu töötavad SenteraWeb ja olemasolev automaatika koos. Andmed saadetakse MQTT-protokolliga, toetatud on TCP, UDP ja HTTP kliendirežiimid; reaalaja kellal on varupatarei, tarkvara uuendatakse internetis. Sisemine varumälu säilitab andmed, kui internet ajutiselt katkeb.

    Tulemus – SenteraWebi kaudu muudetakse ühendatud seadmete seadepunkte, piire ja parameetreid, paigaldatakse tarkvarauuendusi, salvestatakse andmeid ning hoiatused (nt määrdunud filter, mootori rike) tulevad ilma objektile sõitmata.

    Kasu DIG-M-2?
    Üks moodul annab kaugjuurdepääsu kogu Sentera Modbus süsteemile – vähem hooldusvisiite, kiirem rikkediagnostika ja andmeajalugu kliendile.

    Tehnilised andmed

    Toote tüüp Internetimoodul (lüüs) SenteraWeb
    Tootja / kood Sentera Controls / DIG-M-2
    Toide 24 VDC Modbusi kaudu (PoM), Imax 330 mA
    Väljund abiseadmetele 24 VDC
    Internetiühendus Ethernet või Wi-Fi
    Modbus 2 Modbus RTU (RS485) kanalit: alluvseadmetele ning peakontrollerile / BMS-ile

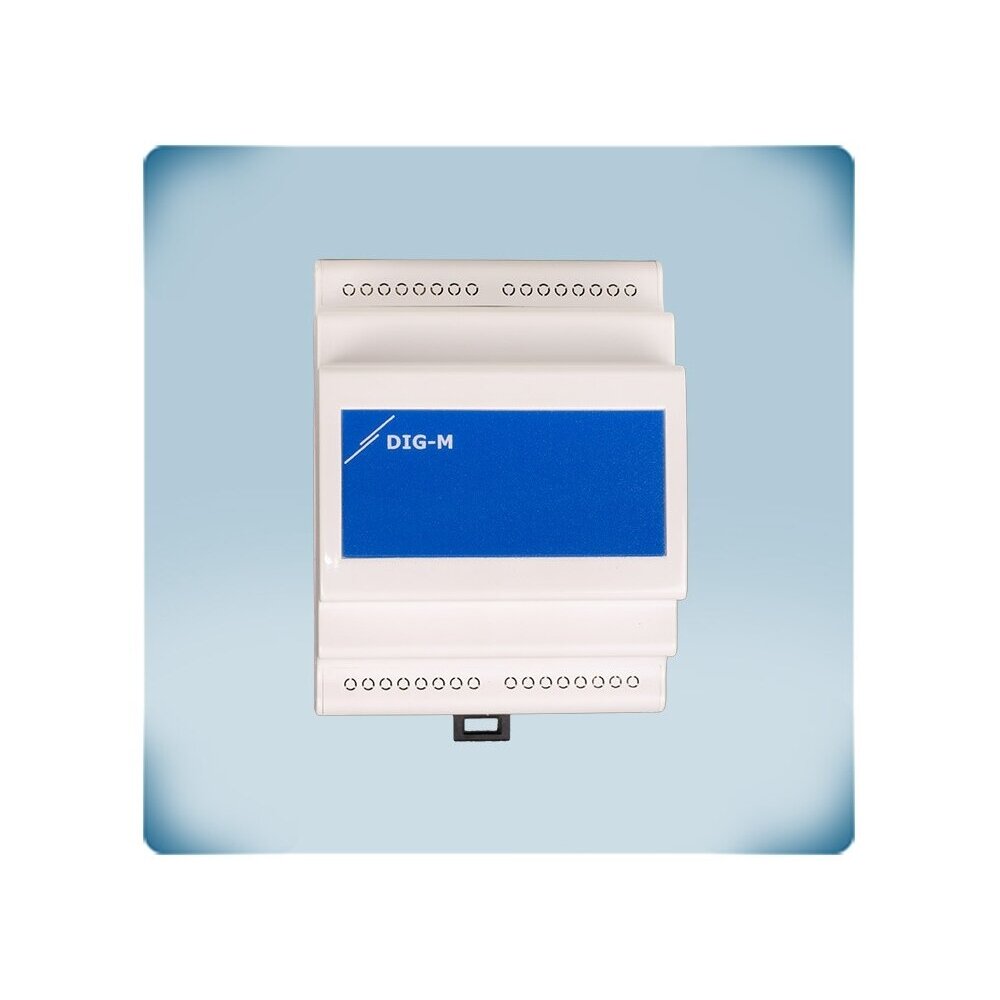

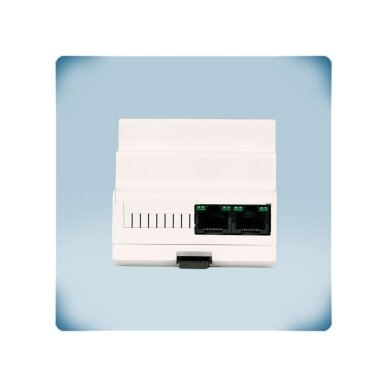

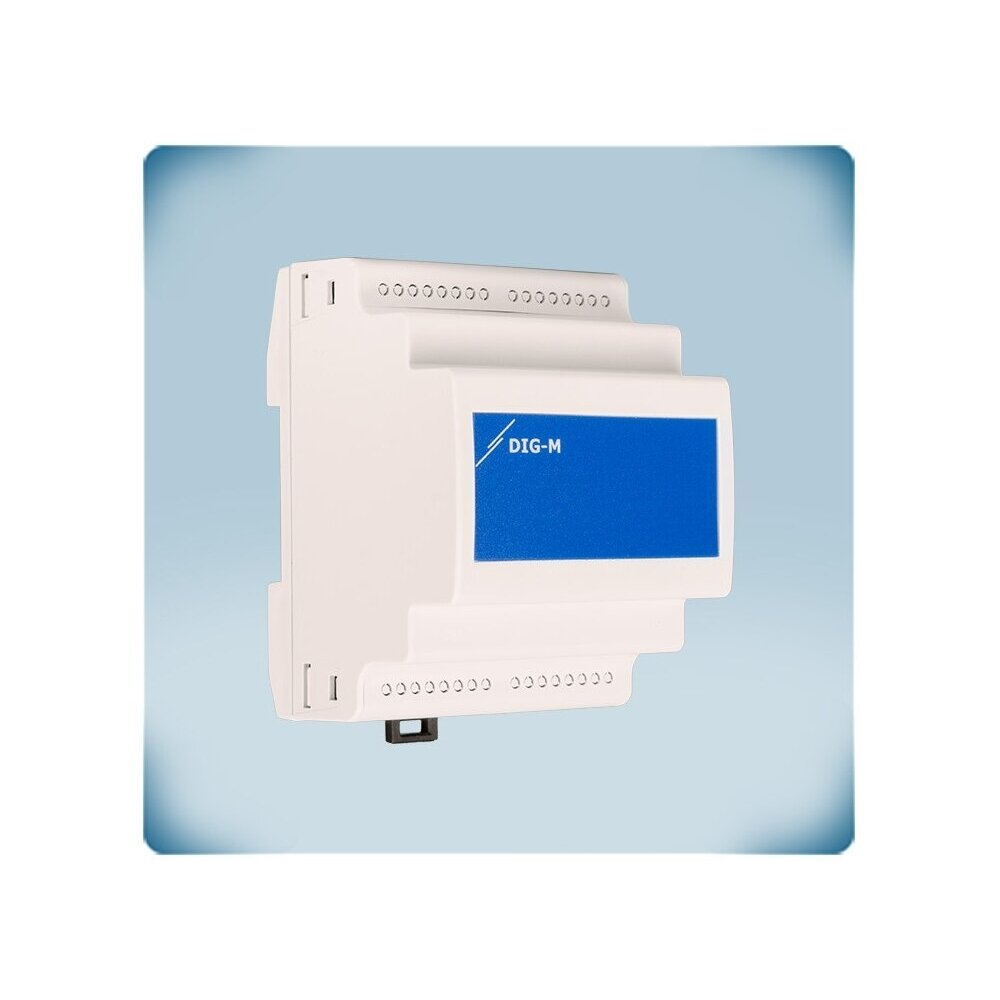

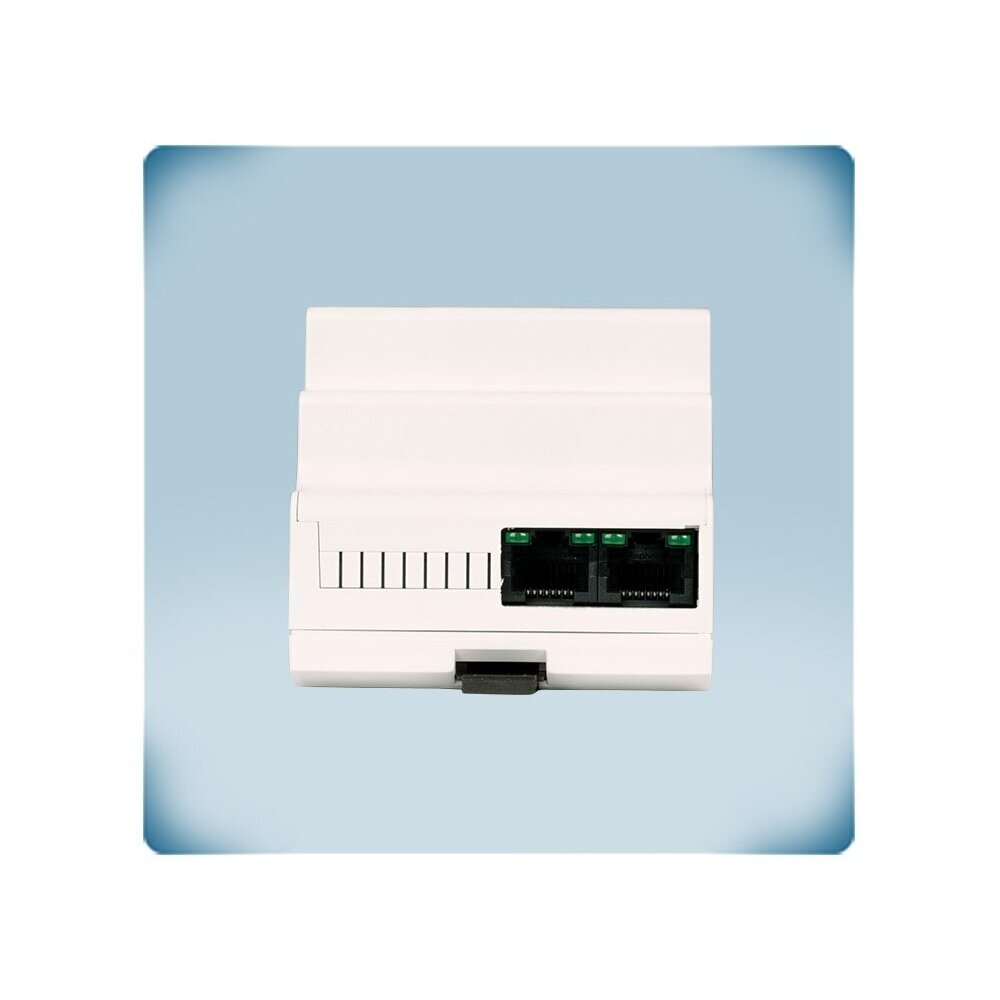

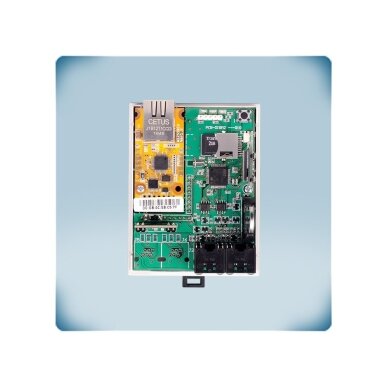

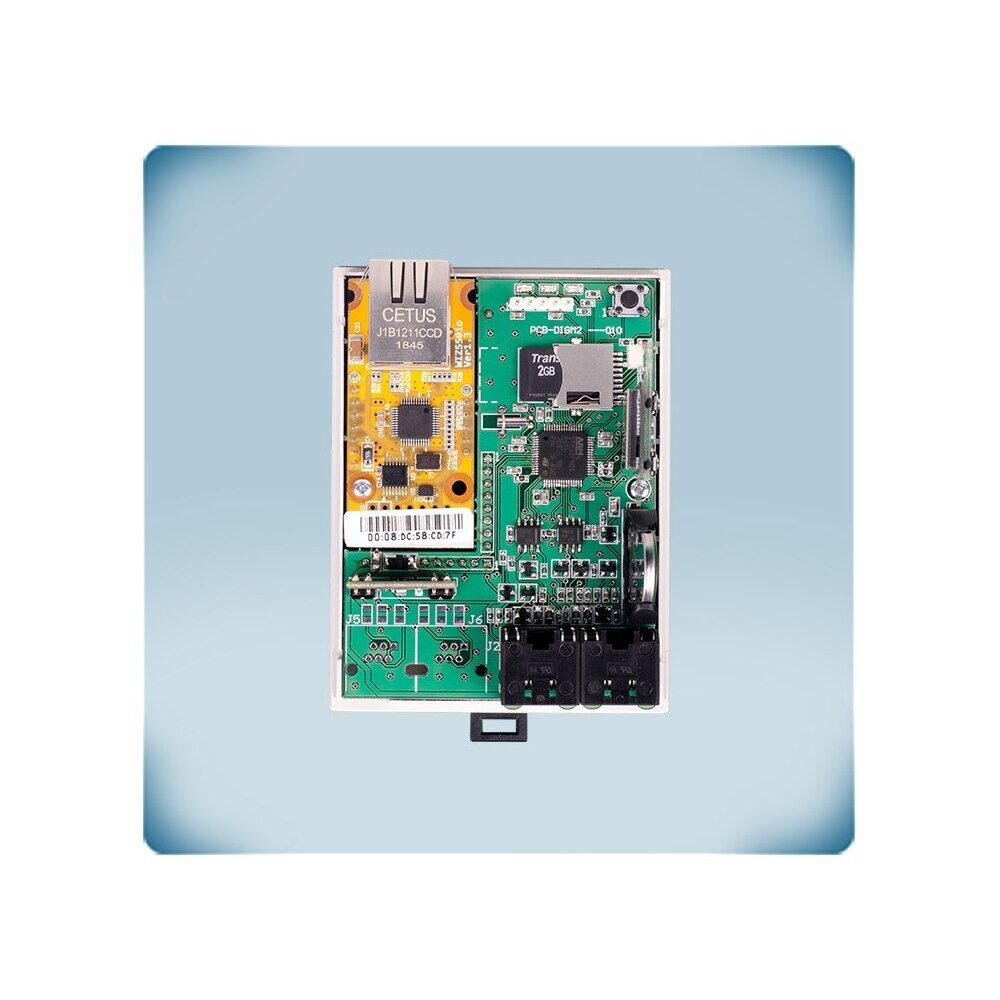

    Ühendused 3 RJ45 pesa: alluvseadmetele / PoM, peakontrollerile või BMS-ile / PoM, internetile (Ethernet)
    Protokollid MQTT; TCP, UDP, HTTP kliendirežiimid
    Pilv SenteraWeb
    Kell Reaalaja kell varupatareiga
    Uuendamine Tarkvara uuendatakse internetis
    Lähtestamine PROG P1: jumper 1–2 ≥5 s – Modbus side parameetrite lähtestamine; 3–4 – tarkvara uuendusrežiim; Wi-Fi võrgu eemaldamine – hoida 4 s
    Vaikimisi IP-aadress 192.168.1.123 (pärast Wi-Fi lähtestamist)
    Lisaks Sisemine varumälu – andmed säilivad interneti katkemisel
    Paigaldus DIN-liist
    Korpus ABS, UL94-V0, hall RAL 7035
    Kaitseklass IP20
    Töökeskkond -40…+85 °C, 5–85 % rH, kondenseerumiseta
    Kaal 0,13 kg neto
    Pakend pakend 100 × 75 × 81 mm
    Vastavus EMC 2014/30/EL, RED 2014/53/EL (EN 300 328, ETSI EN 301 489-1/-17), EN 60950-1, EN 62311, WEEE, RoHS, EN IEC 63000

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • SenteraWeb juurdepääs – Sentera seadmete konfigureerimine ja jälgimine interneti kaudu.
    • Kaks Modbus RTU kanalit – SenteraWeb ja BMS / peakontroller võivad töötada samas süsteemis samaaegselt.
    • Hoiatused ja teated – nt saastunud filter või mootori rike – teade jõuab kohale ilma objektile sõitmata.
    • Andmete logimine – mõõtmiste ja olekute ajalugu SenteraWeb andmebaasis.
    • Kaugvärskendus – ühendatud seadmete tarkvara ja parameetrid uuendatakse SenteraWeb kaudu.
    • PoM toide – 24 VDC ja Modbus ühe UTP-kaabli kaudu; 24 VDC väljund abiseadmetele.
    • MQTT, TCP / UDP / HTTP klient – standardsed internetiühenduse protokollid.
    • Varumälu – interneti katkemisel salvestatakse andmed moodulisse.
    • Reaalaja kell – varupatareiga – andmete ajatemplid on õiged.

    Kus kasutatakse?

    • Sentera regulaatorite ja anduritega ventilatsioonisüsteemid, mida on vaja kaugjälgida
    • Automaatikakilbid – paigaldus DIN-liistule teiste Sentera DIN-moodulite kõrvale
    • Äriruumid, koolid, kontorid – filtrite ja ventilaatorite oleku teated
    • Põllumajandushooned, kasvuhooned, laod ilma püsiva personalita
    • Objektid, kus on juba BMS, kuid vajalik on ka SenteraWebi ligipääs
    • Hooldulepingud – kaugdiagnostika ja seadete muutmine
    • Objektid, kus Wi-Fi on ebastabiilne – juhtmega Etherneti ühendus

    Kasutamine vastavalt vajadusele

    Ventilatsiooniteenindusettevõttele.
    Süsteemi seisundit näeb kontorist ning interneti katkemisel jäävad andmed mooduli mällu.
    Ärihoonete BMS-integraatorile.
    Teine Modbus-kanal võimaldab jätta BMS-i peakontrolleriks ja kasutada samal ajal SenteraWebi.
    Hoone administraatorile.
    Saab filtrite ja rikete teated usaldusväärse juhtmega Etherneti ühenduse kaudu.

    Praktiline kasutus

    Kui büroohoone BMS juhib Sentera regulaatoreid juba Modbusi kaudu ja hooldusettevõte soovib filtrite määrdumise teateid, siis lülitatakse DIG-M-2 kilbis BMS-i (slave-kanal) ja Sentera seadmete (master-kanal) vahele, ühendatakse Etherneti kaabliga ning andmed liiguvad SenteraWebi BMS-i lahti ühendamata.

    Rakendusjuhend: kuidas kasutatakse praktikas

    DIG-M-2 asub alati Sentera Modbus-võrgu ja interneti vahel – muutub vaid ühendatav seade:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Kontor, kool – ventilatsioon CO₂ järgi Sentera CO₂ andurid ja kiiruseregulaatorid → Modbus kanal alluvatele seadmetele Ventilatsioon töötab nõudluse järgi, CO₂ ajalugu ja seaded – SenteraWeb Igale seadmele – unikaalne Modbusi aadress
    BMS-iga hoone BMS → teine Modbus-kanal; Sentera seadmed → põhikanal BMS ja SenteraWeb töötavad koos, liini pärast konflikte tekitamata Sobitage BMS-kanali sideparameetrid BMS-iga
    Kanalisüsteem filtritega Sentera diferentsiaalrõhu andur Modbusi kaudu Filtri ummistumisel saadetakse teade Seadke hoiatuspiir SenteraWeb-is
    Kasvuhoone, ladu, taluhoone Sentera temperatuuri- / niiskusandurid ja regulaatorid Mikrokliimat jälgitakse kaugteel, häired edastatakse teadetena Kus Wi-Fi on nõrk, kasutage Etherneti kaablit
    Olemasoleva Sentera süsteemi moderniseerimine Moodul lülitatakse olemasolevasse PoM Modbus-liini Süsteem saab kaugjuurdepääsu ilma seadmeid vahetamata Kontrollige PoM-allika võimsusvaru

    Kuidas valida internetimoodulit

    Paigalduskoht / internetiühendus Soovitatav mudel
    Jaotuskilp (DIN-liist); Ethernet või Wi-Fi DIG-M-2 (DIN, Ethernet / Wi-Fi, IP20) ← see mudel
    Jaotuskilp (DIN-liist); ainult Wi-Fi DIGWM (DIN, Wi-Fi, IP30)
    Seinale; Ethernet või Wi-Fi SIG-M-2 (seinale paigaldatav, Ethernet / Wi-Fi, IP54)
    Seinale, keerulisem keskkond; ainult Wi-Fi SIGWM (seinale paigaldatav, Wi-Fi, IP65)
    Reegel: otsustage esmalt paigalduskoht (kilp – DIN mudelid DIG-M-2 / DIGWM, sein – SIG-M-2 / SIGWM), seejärel internetiühendus: kui objektil on võimalik Etherneti kaabel paigaldada – valige Ethernetiga mudel (DIG-M-2, SIG-M-2); kui ainult Wi-Fi – DIGWM või SIGWM. Niiskemasse või tolmusemasse keskkonda – seinamudelid IP54 / IP65-ga.
    Millal valida muu lahendus: kohalikuks konfigureerimiseks arvutist – CNVT-USB-RS485-V2 / CNVT-USB-RS485-SET; PoM toiteks ja jaotuseks – PDM-8-MB, MDB-M-6, DMDBM22.

    Plussid

    • Kaugjälgimine ja konfigureerimine SenteraWebi kaudu
    • Ethernet- või Wi-Fi-ühendus
    • 2 Modbus RTU kanalit – BMS-iga ühilduv
    • Rikete ja filtrite teated
    • Toide Modbusi kaudu (PoM) – üks UTP-kaabel
    • Kell varupatareiga, uuendamine internetist
    • IP20 korpus, paigaldus – DIN-liist

    Miinused / piirangud

    • Vajalik on internetiühendus objektil
    • Mõeldud Sentera seadmetele ja SenteraWeb platvormile
    • Suurem voolutarve (kuni 330 mA) kui Wi-Fi-mooduli DIGWM puhul (35 mA)
    • IP20 – paigaldada kilbis; ilma kilbita – seinale kinnitatav SIG-M-2 (IP54)

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik või automaatikaspetsialist, toide lahti ühendatud.
    • Ärge ühendage PoM toiteallikaga korraga kahte ahelat – see võib seadet ja (või) toiteallikat kahjustada.
    • Kasutage keskkonnas -40…+85 °C, 5–85 % rH, ilma kondensaadita.
    • Kasutage PROG jumpereid ja lähtestuslülitit ainult juhendi järgi – need muudavad side seadeid ja võivad katkestada Wi-Fi ühenduse.

    Kiire valikujuhend

    SenteraWeb
    Ethernet / Wi-Fi
    2×Modbus RTU
    24 VDC PoM
    IP20
    DIN
    Sobib, kui on vaja:
    • ühendada Sentera seadmed SenteraWebiga ja jälgida neid kaugelt;
    • saada hoiatusi filtrite ja rikete kohta;
    • ühendada SenteraWeb olemasoleva BMS-iga teise Modbus kanali kaudu.
    Kontrollige enne kasutamist:
    • kas paigalduskohas on stabiilne Etherneti või Wi-Fi ühendus;
    • kas PoM toiteallikal on piisav võimsusvaru;
    • kas kõigil ühendatavatel seadmetel on unikaalsed Modbus aadressid.
    Oluline meeldetuletus: DIG-M-2 ei ole regulaator – see annab Sentera Modbus-süsteemile ainult juurdepääsu internetile ja SenteraWebile.

    KKK

    Kas BMS-iga koos on võimalik kasutada?
    Jah, moodulil on teine Modbus RTU kanal, mille kaudu pääseb sellele ligi peakontroller või BMS.
    Kuidas moodulit toidetakse?
    Moodulit toidetakse 24 VDC Modbusi kaudu (PoM) sama UTP-kaabliga, mida mööda liiguvad andmed, ning see tarbib kuni 330 mA.
    Kas rikete teavitusi on võimalik saada?
    Jah, SenteraWebi kaudu tulevad hoiatused, näiteks määrdunud filtri või mootori rikke kohta.
    Kas on Etherneti ühendus?
    Jah, internet ühendatakse Etherneti kaabli või Wi-Fi (2,4 GHz) kaudu.
    Mida teha pärast Wi-Fi võrgu vahetamist?
    Lähtestuslülitit 4 s all hoides katkeb olemasolev Wi-Fi-ühendus ja moodul naaseb tehase-IP-aadressile uue ühenduse jaoks.
    Kuhu paigaldada?
    DIN-liistul automaatikakilbis, töökeskkond -40…+85 °C.

    Internetimoodul SenteraWeb | Ethernet/Wi-Fi | 2×Modbus RTU | 24VDC PoM | DIN-liist | IP20 | Sentera Controls | DIG-M-2

    Sentera DIG-M-2 – internetimoodul, mis ühendab Sentera Modbus RTU seadmed SenteraWebiga: Ethernet või Wi-Fi, 2 Modbus kanalit, 24 VDC PoM, IP20, paigaldus DIN-liistule, kaugjälgimine ja teated.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
