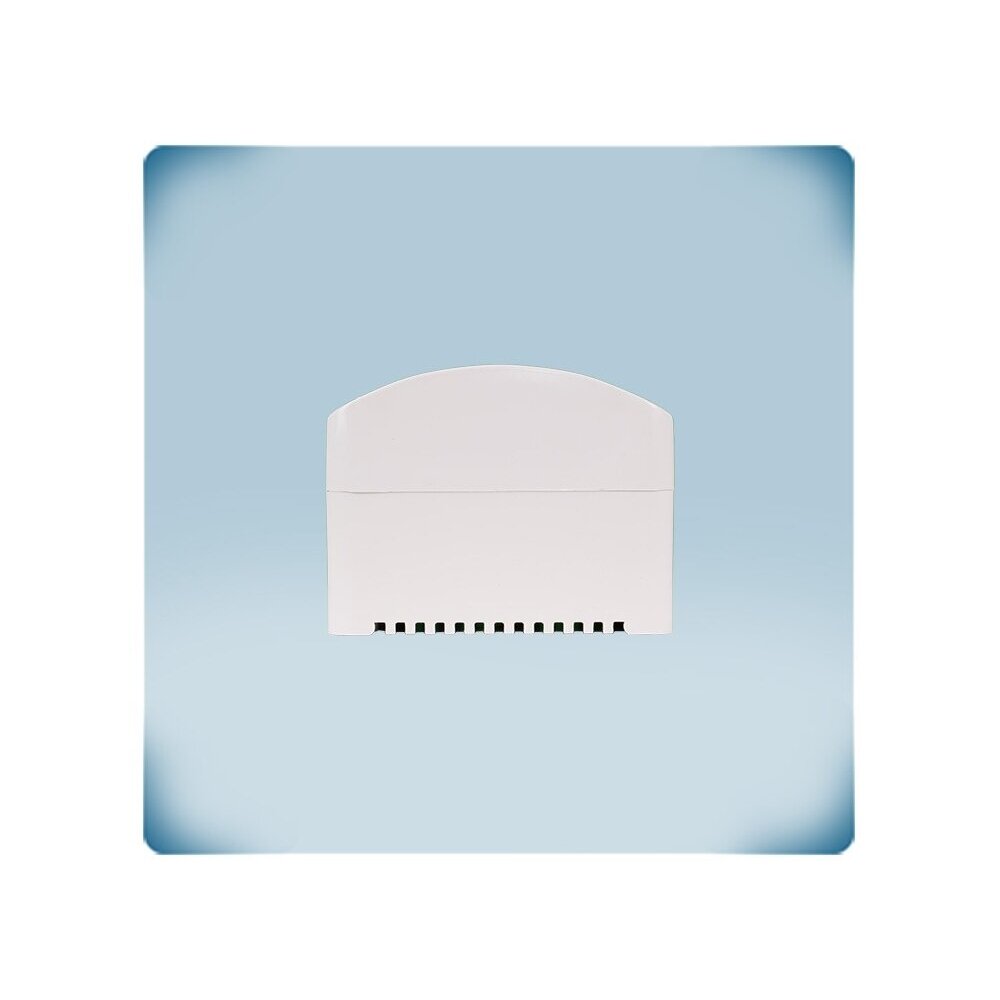

    Internetimoodul SenteraWeb | Ethernet/Wi-Fi | 2×Modbus RTU | 24VDC PoM | seinale paigaldatav | IP54 | Sentera Controls | SIG-M-2

    Tootekood: SIG-M-2
    Küsi
    Hind 277.44 € KM-ga
    ( 229.29 € KM-ta )
    432.80 € Säästa 155.36 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Internetimoodul SenteraWeb | Ethernet/Wi-Fi | 2×Modbus RTU | 24VDC PoM | seinale paigaldatav | IP54 | Sentera Controls | SIG-M-2

    SIG-M-2 – Sentera Controls internetimoodul (lüüs), mis ühendab ühe Sentera seadme või kogu nende Modbus RTU võrgu SenteraWebi pilvega. Internetti ühendutakse juhtmega Etherneti või juhtmevaba Wi-Fi ühenduse kaudu, paigaldus – seinale (pinnapealne), kaitseklass IP54.

    Põhimõte:
    Lüüs muudab kohaliku ventilatsiooniautomaatika kaugjuhitavaks süsteemiks: seadeid saab muuta kontorist, andmed registreeritakse pilves ning saastunud filtrist või mootori rikkest saate teada teate kaudu, mitte kliendi kõnest.
    Internetiühendus
    Ethernet või Wi-Fi
    Modbus
    2 Modbus RTU (RS485) kanalit
    Toide
    24 VDC PoM, Imax 330 mA
    Paigaldus / kaitse
    seinale (pinnapealne), IP54

    Tööpõhimõte

    Moodul kinnitatakse seinale (IP54) ja seda toidetakse 24 VDC Modbusi kaudu (PoM, Imax 330 mA) RJ45 või klemmide VIN, GND, A, /B kaudu, kuid mitte mõlemal viisil korraga; sellel on 3 RJ45-pesa – peakontrollerile või BMS-ile, abiseadmetele ja internetile – ning 24 VDC väljund. Internet ühendatakse Etherneti kaabliga või Wi-Fi kaudu (2,4 GHz).

    Põhikanali (master) Modbus RTU kaudu pärib moodul ühendatud Sentera regulaatoreid, andureid ja kontrollereid ning teise (slave) kanali kaudu on ta ise peakontrollerile või BMS-ile kättesaadav, seetõttu töötavad SenteraWeb ja olemasolev automaatika koos. Andmed saadetakse MQTT-protokolliga, toetatud on TCP, UDP ja HTTP kliendirežiimid; reaalaja kellal on varupatarei, tarkvara uuendatakse internetis.

    Tulemus – SenteraWebi kaudu muudetakse ühendatud seadmete seadepunkte, piire ja parameetreid, paigaldatakse tarkvarauuendusi, salvestatakse andmeid ning hoiatused (nt määrdunud filter, mootori rike) tulevad ilma objektile sõitmata.

    Kasu SIG-M-2?
    Üks moodul annab kaugjuurdepääsu kogu Sentera Modbus süsteemile – vähem hooldusvisiite, kiirem rikkediagnostika ja andmeajalugu kliendile.

    Tehnilised andmed

    Toote tüüp Internetimoodul (lüüs) SenteraWeb
    Tootja / kood Sentera Controls / SIG-M-2
    Toide 24 VDC Modbusi kaudu (PoM), Imax 330 mA
    Väljund abiseadmetele 24 VDC
    Internetiühendus Ethernet või Wi-Fi
    Modbus 2 Modbus RTU (RS485) kanalit: alluvseadmetele ning peakontrollerile / BMS-ile
    Ühendused 3 RJ45 pesa (peakontroller / BMS / PoM, alluvseadmed / PoM, internetiühendus) või klemmid VIN, GND, A, /B
    Protokollid MQTT; TCP, UDP, HTTP kliendirežiimid
    Pilv SenteraWeb
    Kell Reaalaja kell varupatareiga
    Uuendamine Tarkvara uuendatakse internetis
    Lähtestamine PROG P2: jumper 1–2 (2 s) – Modbus side parameetrite lähtestamine; 3–4 – uuendusrežiim; Wi-Fi lähtestamine – hoida 2 s
    Vaikimisi IP-aadress 192.168.1.123 (pärast Wi-Fi lähtestamist)
    Lisaks Toide RJ45 kaudu (PoM) või klemmide VIN, GND, A, /B kaudu
    Paigaldus seinale (pinnapealne)
    Korpus ABS, UL94-V0, hall RAL 7035
    Kaitseklass IP54
    Töökeskkond -10…+50 °C, 5–95 % rH, kondenseerumiseta
    Kaal 0,20 kg neto
    Pakend pakend 175 × 98 × 93 mm
    Vastavus EMC 2014/30/EL, RED 2014/53/EL (EN 300 328, ETSI EN 301 489-1/-17), EN 60950-1, EN 62311, WEEE, RoHS, EN IEC 63000

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • SenteraWeb juurdepääs – Sentera seadmete konfigureerimine ja jälgimine interneti kaudu.
    • Kaks Modbus RTU kanalit – SenteraWeb ja BMS / peakontroller võivad töötada samas süsteemis samaaegselt.
    • Hoiatused ja teated – nt saastunud filter või mootori rike – teade jõuab kohale ilma objektile sõitmata.
    • Andmete logimine – mõõtmiste ja olekute ajalugu SenteraWeb andmebaasis.
    • Kaugvärskendus – ühendatud seadmete tarkvara ja parameetrid uuendatakse SenteraWeb kaudu.
    • PoM toide – 24 VDC ja Modbus ühe UTP-kaabli kaudu; 24 VDC väljund abiseadmetele.
    • MQTT, TCP / UDP / HTTP klient – standardsed internetiühenduse protokollid.
    • Reaalaja kell – varupatareiga – andmete ajatemplid on õiged.
    • Klemmühendus – RJ45 asemel võib kasutada klemme VIN, GND, A, /B.

    Kus kasutatakse?

    • Sentera regulaatorite ja anduritega ventilatsioonisüsteemid, mida on vaja kaugjälgida
    • Paigaldus seinale ventilatsiooniseadme lähedal või tehnoruumis ilma kilbita
    • Äriruumid, koolid, kontorid – filtrite ja ventilaatorite oleku teated
    • Põllumajandushooned, kasvuhooned, laod ilma püsiva personalita
    • Objektid, kus on juba BMS, kuid vajalik on ka SenteraWebi ligipääs
    • Hooldulepingud – kaugdiagnostika ja seadete muutmine
    • Objektid ilma kilbita, kus on vaja juhtmega Etherneti ühendust

    Kasutamine vastavalt vajadusele

    Ventilatsioonipaigaldajale ilma automaatikakilbita.
    IP54 seinakorpus paigaldatakse ventilatsiooniseadme kõrvale.
    Koolide ja kontorihoonete haldusjuhile.
    Filtrite ja ventilaatorite teated saabuvad kaugelt Etherneti või Wi-Fi kaudu.
    Hoolduslepingut täitvale insenerile.
    Muudab seadeid ja paigaldab uuendusi kaugelt, objektile sõitmata.

    Praktiline kasutus

    Kui ventilatsioonikambril puudub automaatikakilp, kuid seal on Etherneti pesa, siis kinnitatakse SIG-M-2 IP54 korpuses seinale seadme kõrvale, toidetakse PoM-liinilt (kuni 330 mA) ja SenteraWebi kaudu saab seadistusi kaugelt muuta ning hoiatusi vastu võtta.

    Rakendusjuhend: kuidas kasutatakse praktikas

    SIG-M-2 asub alati Sentera Modbus-võrgu ja interneti vahel – muutub ainult ühendatav seade:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Kontor, kool – ventilatsioon CO₂ järgi Sentera CO₂ andurid ja kiiruseregulaatorid → Modbus kanal alluvatele seadmetele Ventilatsioon töötab nõudluse järgi, CO₂ ajalugu ja seaded – SenteraWeb Igale seadmele – unikaalne Modbusi aadress
    BMS-iga hoone BMS → teine Modbus-kanal; Sentera seadmed → põhikanal BMS ja SenteraWeb töötavad koos, liini pärast konflikte tekitamata Sobitage BMS-kanali sideparameetrid BMS-iga
    Kanalisüsteem filtritega Sentera diferentsiaalrõhu andur Modbusi kaudu Filtri ummistumisel saadetakse teade Seadke hoiatuspiir SenteraWeb-is
    Kasvuhoone, ladu, taluhoone Sentera temperatuuri- / niiskusandurid ja regulaatorid Mikrokliimat jälgitakse kaugteel, häired edastatakse teadetena Kus Wi-Fi on nõrk, kasutage Etherneti kaablit
    Olemasoleva Sentera süsteemi moderniseerimine Moodul lülitatakse olemasolevasse PoM Modbus-liini Süsteem saab kaugjuurdepääsu ilma seadmeid vahetamata Kontrollige PoM-allika võimsusvaru

    Kuidas valida internetimoodulit

    Paigalduskoht / internetiühendus Soovitatav mudel
    Jaotuskilp (DIN-liist); Ethernet või Wi-Fi DIG-M-2 (DIN, Ethernet / Wi-Fi, IP20)
    Jaotuskilp (DIN-liist); ainult Wi-Fi DIGWM (DIN, Wi-Fi, IP30)
    Seinale; Ethernet või Wi-Fi SIG-M-2 (seinale paigaldatav, Ethernet / Wi-Fi, IP54) ← see mudel
    Seinale, keerulisem keskkond; ainult Wi-Fi SIGWM (seinale paigaldatav, Wi-Fi, IP65)
    Reegel: otsustage esmalt paigalduskoht (kilp – DIN mudelid DIG-M-2 / DIGWM, sein – SIG-M-2 / SIGWM), seejärel internetiühendus: kui objektil on võimalik Etherneti kaabel paigaldada – valige Ethernetiga mudel (DIG-M-2, SIG-M-2); kui ainult Wi-Fi – DIGWM või SIGWM. Niiskemasse või tolmusemasse keskkonda – seinamudelid IP54 / IP65-ga.
    Millal valida muu lahendus: kohalikuks konfigureerimiseks arvutist – CNVT-USB-RS485-V2 / CNVT-USB-RS485-SET; PoM toiteks ja jaotuseks – PDM-8-MB, MDB-M-6, DMDBM22.

    Plussid

    • Kaugjälgimine ja konfigureerimine SenteraWebi kaudu
    • Ethernet- või Wi-Fi-ühendus
    • 2 Modbus RTU kanalit – BMS-iga ühilduv
    • Rikete ja filtrite teated
    • Toide Modbusi kaudu (PoM) – üks UTP-kaabel
    • Kell varupatareiga, uuendamine internetist
    • IP54 korpus, paigaldus – seinale (pinnale)

    Miinused / piirangud

    • Vajalik on internetiühendus objektil
    • Mõeldud Sentera seadmetele ja SenteraWeb platvormile
    • Vajalik on 24 VDC PoM toiteallikas
    • Töökeskkond -10…+50 °C; niiskemasse keskkonda – SIGWM (IP65)

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik või automaatikaspetsialist, toide lahti ühendatud.
    • Ühendage seade RJ45 või klemmide kaudu – mitte mõlemal viisil korraga.
    • Ärge ühendage PoM toiteallikaga korraga kahte ahelat – see võib seadet ja (või) toiteallikat kahjustada.
    • Kasutage keskkonnas -10…+50 °C, 5–95 % rH, ilma kondensaadita.
    • Kasutage PROG jumpereid ja lähtestuslülitit ainult juhendi järgi – need muudavad side seadeid ja võivad katkestada Wi-Fi ühenduse.

    Kiire valikujuhend

    SenteraWeb
    Ethernet / Wi-Fi
    2×Modbus RTU
    24 VDC PoM
    IP54
    Seinale paigaldatav
    Sobib, kui on vaja:
    • ühendada Sentera seadmed SenteraWebiga ja jälgida neid kaugelt;
    • saada hoiatusi filtrite ja rikete kohta;
    • ühendada SenteraWeb olemasoleva BMS-iga teise Modbus kanali kaudu.
    Kontrollige enne kasutamist:
    • kas paigalduskohas on stabiilne Etherneti või Wi-Fi ühendus;
    • kas PoM toiteallikal on piisav võimsusvaru;
    • kas kõigil ühendatavatel seadmetel on unikaalsed Modbus aadressid.
    Oluline meeldetuletus: SIG-M-2 ei ole regulaator – see annab Sentera Modbus-süsteemile ainult juurdepääsu internetile ja SenteraWebile.

    KKK

    Kas BMS-iga koos on võimalik kasutada?
    Jah, moodulil on teine Modbus RTU kanal, mille kaudu pääseb sellele ligi peakontroller või BMS.
    Kuidas moodulit toidetakse?
    Moodulit toidetakse 24 VDC Modbusi kaudu (PoM) sama UTP-kaabliga, mida mööda liiguvad andmed, ning see tarbib kuni 330 mA.
    Kas rikete teavitusi on võimalik saada?
    Jah, SenteraWebi kaudu tulevad hoiatused, näiteks määrdunud filtri või mootori rikke kohta.
    Kas on Etherneti ühendus?
    Jah, internet ühendatakse Etherneti kaabli või Wi-Fi (2,4 GHz) kaudu.
    Mida teha pärast Wi-Fi võrgu vahetamist?
    Lähtestuslülitit 2 s all hoides katkeb olemasolev Wi-Fi-ühendus ja moodul naaseb tehase-IP-aadressile uue ühenduse jaoks.
    Kuhu paigaldada?
    Seinale või konstruktsioonile, kinnitus kruvidega, kuna korpus on IP54.

    Internetimoodul SenteraWeb | Ethernet/Wi-Fi | 2×Modbus RTU | 24VDC PoM | seinale paigaldatav | IP54 | Sentera Controls | SIG-M-2

    Sentera SIG-M-2 – internetimoodul, mis ühendab Sentera Modbus RTU seadmed SenteraWebiga: Ethernet või Wi-Fi, 2 Modbus kanalit, 24 VDC PoM, IP54, seina (pinnapealne) paigaldus, kaugseire ja teated.
