    Isoleeriv ohutustrafo | 230VAC/24VAC | 63VA | DIN-liistule | IP30 | Sentera Controls | SATD1-24-63

    Tootekood: SATD1-24-63
    Küsi
    Hind 53.85 € KM-ga
    ( 44.50 € KM-ta )
    84.00 € Säästa 30.15 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Isoleeriv ohutustrafo | 230VAC/24VAC | 63VA | DIN-liistule | IP30 | Sentera Controls | SATD1-24-63

    SATD1-24-63 – Sentera Controls ühefaasiline isoleeriv ohutustrafo DIN-liistule: 230 VAC sisend, 24 VAC ±5 % väljund, võimsus 63 VA. Mõeldud 24 VAC automaatikaseadmete – kontrollerite, andurite, ajamite – ohutuks toitmiseks SELV / PELV ahelates.

    Põhimõte:
    Kui automaatikakilbis on vaja 24 VAC toidet, annab see trafo selle galvaanilise eraldusega võrgust (4 kV) ning integreeritud PTC kaitsega lühise ja ülekoormuse vastu – ilma eraldi kaitsmeta sekundaarahelas.
    Sisend / väljund
    230 VAC / 24 VAC ±5 %
    Võimsus
    63 VA
    Paigaldus
    T35 DIN-liist, 5 moodulit
    Kaitse
    IP30, PTC lühisekaitse

    Tööpõhimõte

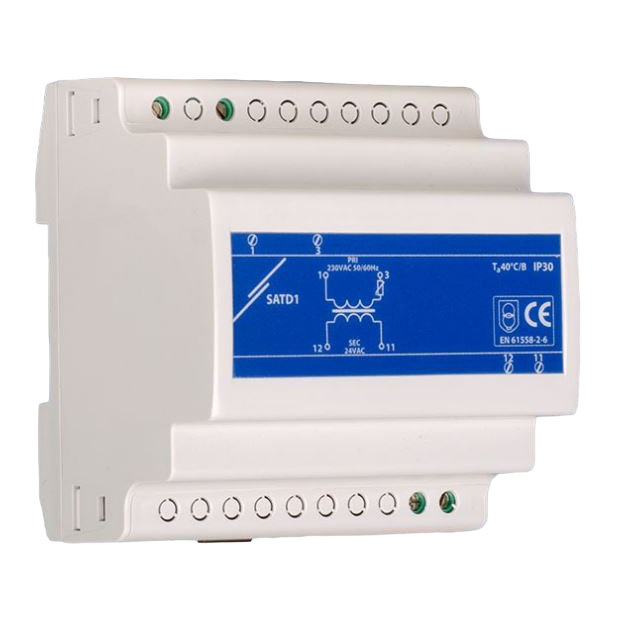

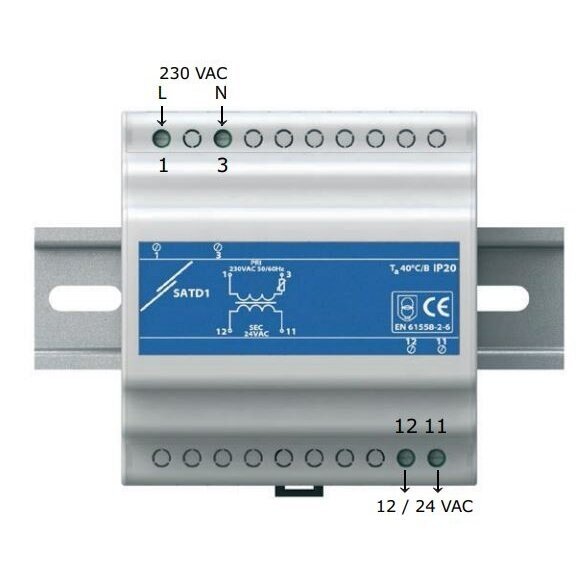

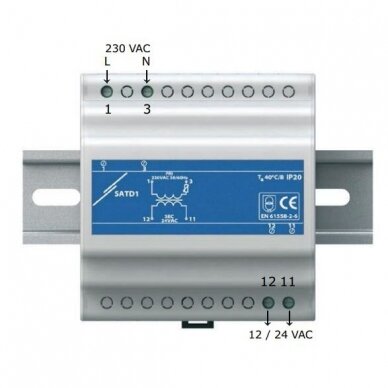

    Trafo paigaldatakse T35 DIN-liistule ja võtab 5 moodulit; 230 VAC võrk ühendatakse klemmidele 1 (L) ja 3 (N), 24 VAC väljund – klemmidele 11, 12, kaablid kuni 2,5 mm².

    Primaar- ja sekundaarmähis on galvaaniliselt eraldatud (katsepinge 4 kV AC RMS), element on vaiguga täidetud (isolatsiooniklass B, 130 °C; korpuseklass II) ning primaarmähises olev PTC-element kaitseb lühise ja ülekoormuse eest (lühisvool < 2,0 A).

    Tulemus – 24 VAC ±5 % / 63 VA ohutu madalpinge SELV- ja PELV-ahelatele, ligikaudu 2,6 A väljundvoolu (arvutatud S = U × I), kasutegur 80 %. Valikul liitke kokku kõigi ühendatavate seadmete võimsused ja jätke varu täiturite käivitusvoolule.

    Kasu SATD1-24-63?
    Ohutu, galvaaniliselt eraldatud madalpingetoide automaatikale integreeritud PTC kaitsega – kompaktses DIN-liistu korpuses.

    Tehnilised andmed

    Toote tüüp Ühefaasiline isoleeriv ohutustrafo DIN-liistule
    Tootja / kood Sentera Controls / SATD1-24-63
    Seeria SATD1 (12 / 24 VAC; 25 / 40 / 63 VA)
    Toitepinge 230 VAC ±10 %, 50–60 Hz
    Väljundpinge 24 VAC ±5 %
    Väljundvõimsus 63 VA
    Lühisvool < 2,0 A
    Efektiivsus 80 %
    Katsepinge (primaar–sekundaar) 4 kV AC RMS
    Kaitse PTC element primaarmähises (lühis, ülekoormus)
    Isolatsiooniklass B (130 °C); korpuse klass II
    Klemmid 1 (L), 3 (N) – 230 VAC; 11, 12 – 24 VAC väljund
    Kaablid Kuni 2,5 mm²
    Paigaldus T35 DIN-liist, 5 moodulit
    Kaitseklass IP30 (EN 60529), ainult siseruumides kasutamiseks
    Töökeskkond Kuni +40 °C, < 90 % rH, kondenseerumiseta
    Kaal 0,87 kg (neto)
    Vastavus LVD 2014/35/EL, EN 61558-2-6, EN 60529, WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Galvaaniline eraldus – 4 kV isolatsioon võrgu ja väljundi vahel – SELV / PELV ahelatele.
    • PTC kaitse – lühise ja ülekoormuse eest ilma eraldi kaitsmeta.
    • Vaiguga täidetud element – vastupidav, kindel vibratsiooni ja niiskuse suhtes.
    • Isolatsiooniklass B, korpuseklass II – 130 °C mähiseisolatsioon ja topeltkaitse elektrilöögi vastu.
    • DIN-liistu korpus, 5 moodulit – paigaldus automaatikakilbis kontrollerite kõrval.
    • Klemmid kuni 2,5 mm² – mugav ühendada kilbi juhtmeid ilma otsikuid vahetamata.
    • Kaitse võrgumüra eest – koormused on võrgust eraldatud.

    Kus kasutatakse?

    • 24 VAC kontrollerite, termostaatide ja andurite toide
    • 24 VAC siibrite ja ventiilide täiturmehhanismide toide
    • Ventilatsiooni- ja küteautomaatika kapid
    • SELV / PELV juhtahelad
    • Soojussõlmed (kilbis)
    • BMS-kilbid
    • Suuremad ajamite grupid kuni 63 VA

    Kasutamine vastavalt vajadusele

    Ärihoonete KVJV-projekteerijale.
    63 VA (ca 2,6 A) 24 VAC – suuremale ajamite ja kontrollerite grupile ühest allikast.
    BMS-kilpide valmistajale.
    Seeria suurim 24 VAC võimsus 5-moodulilises korpuses, kasutegur 80 %.
    Soojussõlmede paigaldajale.
    24 VAC ventiilide ajamitele ja kontrollerile, võrgust galvaaniliselt eraldatud.

    Praktiline kasutus

    Kui soojussõlme 24 VAC ventiiliajamid ja kontroller tarbivad kokku ca 50 VA, siis toidab SATD1-24-63 (63 VA, ca 2,6 A) neid ühest 5-moodulilisest allikast, ühendades klemmidega 11, 12.

    Rakendusjuhend: kuidas kasutatakse praktikas

    SATD1-24-63 toidab 24 VAC automaatikaseadmeid – muutub ainult ühendatav koormus:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Ventilatsiooni automaatikakapp 24 VAC kontroller ja andurid → klemmid 11, 12 Kõiki madalpinge seadmeid toidetakse ühest toiteallikast Liitke kõigi seadmete võimsused
    Siibriajamid 24 VAC siibrite täiturmehhanismid Ajameid toidetakse eraldatud ohutu pingega Jätke varu käivitusmomendi jaoks
    Soojussõlm 24 VAC ventiilide täiturmehhanismid ja kontroller Ohutu madalpinge veetorustike läheduses IP30 – paigaldage kilpi
    BMS-kilp 24 VAC seadmete grupp Galvaaniliselt eraldatud juhtahel Kui on vaja 24 VDC – DHDR8-24-36

    Kuidas valida trafo võimsust

    Väljundpinge / koormus Soovitatav mudel
    12 VAC, kuni 25 VA SATD1-12-25 (12 VAC, 25 VA)
    12 VAC, kuni 40 VA SATD1-12-40 (12 VAC, 40 VA)
    12 VAC, kuni 63 VA SATD1-12-63 (12 VAC, 63 VA)
    24 VAC, kuni 25 VA SATD1-24-25 (24 VAC, 25 VA)
    24 VAC, kuni 40 VA SATD1-24-40 (24 VAC, 40 VA)
    24 VAC, kuni 63 VA SATD1-24-63 (24 VAC, 63 VA) ← see mudel
    Reegel: väljundpinge peab vastama seadmete toitepingele (12 või 24 VAC) ning trafo võimsus (VA) olema vähemalt kõigi ühendatavate seadmete võimsuste summa, koos varuga ajamite käivitamiseks.
    Millal valida muu lahendus: 24 VDC toiteks – lülitustoiteallikas DHDR8-24-36 (36 W); Modbus-seadmete toiteks ja liini võimendamiseks – DPOM8-24-20.

    Plussid

    • Galvaaniline eraldus 4 kV
    • Integreeritud PTC-kaitse
    • Vaiguga täidetud element
    • DIN-liistule paigaldus, 5 moodulit
    • Sobib SELV / PELV vooluahelatele
    • Kasutegur 80 %

    Miinused / piirangud

    • Vahelduvpinge (VAC) väljund – 24 VDC seadmete jaoks valige DHDR8-24-36
    • IP30 – ainult siseruumidesse, kilpi
    • Ümbritsev temperatuur kuni +40 °C
    • Võimsus on piiratud 63 VA-ga – suurema koormuse korral on vaja mitut trafot

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik, 230 VAC toide lahti ühendatud.
    • Trafo on mõeldud ainult siseruumides kasutamiseks (IP30), ümbritseva õhu temperatuur kuni +40 °C.
    • Ärge ületage nimivõimsust – summeerige kõigi koormuste võimsused.
    • Tagage õhuringlus trafo ümber kilbis.

    Kiire valikujuhend

    230/24 VAC
    63 VA
    DIN-liist
    PTC kaitse
    IP30
    Sobib, kui on vaja:
    • toita 24 VAC automaatikaseadmeid;
    • luua galvaaniliselt eraldatud SELV / PELV ahel;
    • paigaldada toide DIN-liistule.
    Kontrollige enne kasutamist:
    • seadmete toitepinge (12 või 24 VAC, mitte VDC);
    • kõigi koormuste võimsuste summa;
    • koht kapis – moodulite arv.
    Oluline meeldetuletus: SATD1-24-63 väljund on vahelduvpinge (24 VAC) – 24 VDC seadmetele see ei sobi.

    KKK

    Milline on väljundvool?
    Väljundvool on ca 2,6 A (63 VA / 24 VAC).
    Kas on lühisekaitse?
    Jah, primaarmähises olev PTC-element kaitseb lühise ja ülekoormuse eest.
    Kas 24 VDC seadmeid on võimalik toita?
    Ei, väljund on vahelduvpinge, seetõttu on 24 VDC seadmete jaoks mõeldud DHDR8-24-36.
    Kui palju ruumi see DIN-liistul võtab?
    Trafo võtab 5 moodulit.
    Kas seda saab paigaldada välitingimustesse?
    Ei, kaitseklass on IP30, seetõttu paigaldatakse see ainult siseruumis asuvasse kappi.
    Millised klemmid on kasutusel?
    Võrk ühendatakse klemmidele 1 (L) ja 3 (N) ning 24 VAC väljund – klemmidele 11, 12.

    Isoleeriv ohutustrafo | 230VAC/24VAC | 63VA | DIN-liistule | IP30 | Sentera Controls | SATD1-24-63

    Sentera SATD1-24-63 – isoleeriv ohutustrafo 230/24 VAC, 63 VA, DIN-liistule, PTC lühisekaitsega, 4 kV galvaanilise eraldusega SELV / PELV vooluahelatele.
