  • Jääkvoolukaitselüliti 2P | 63A | 0,03A | A tüüp | ECO FPR-A Promfactor Baltic FPR2063030A

    Tootekood: FPR2063030A

    See modulaarne lekkevoolurelee on usaldusväärne lahendus elektrivoolu lekete kaitsmiseks, mis võivad põhjustada tulekahjusid või kahjustada elektripaigaldisi. See on mõeldud kasutamiseks elamu-, haldus- ja äriehitistes. Relee vastab IEC 61008-1 standardile ja sobib nii otseseks kui ka kaudseks kaitseks elektrilöökide eest, samuti tagab seadmete ohutuse.

  • Jääkvoolukaitselüliti 2P | 63A | 0,03A | A tüüp | ECO FPR-A Promfactor Baltic FPR2063030A

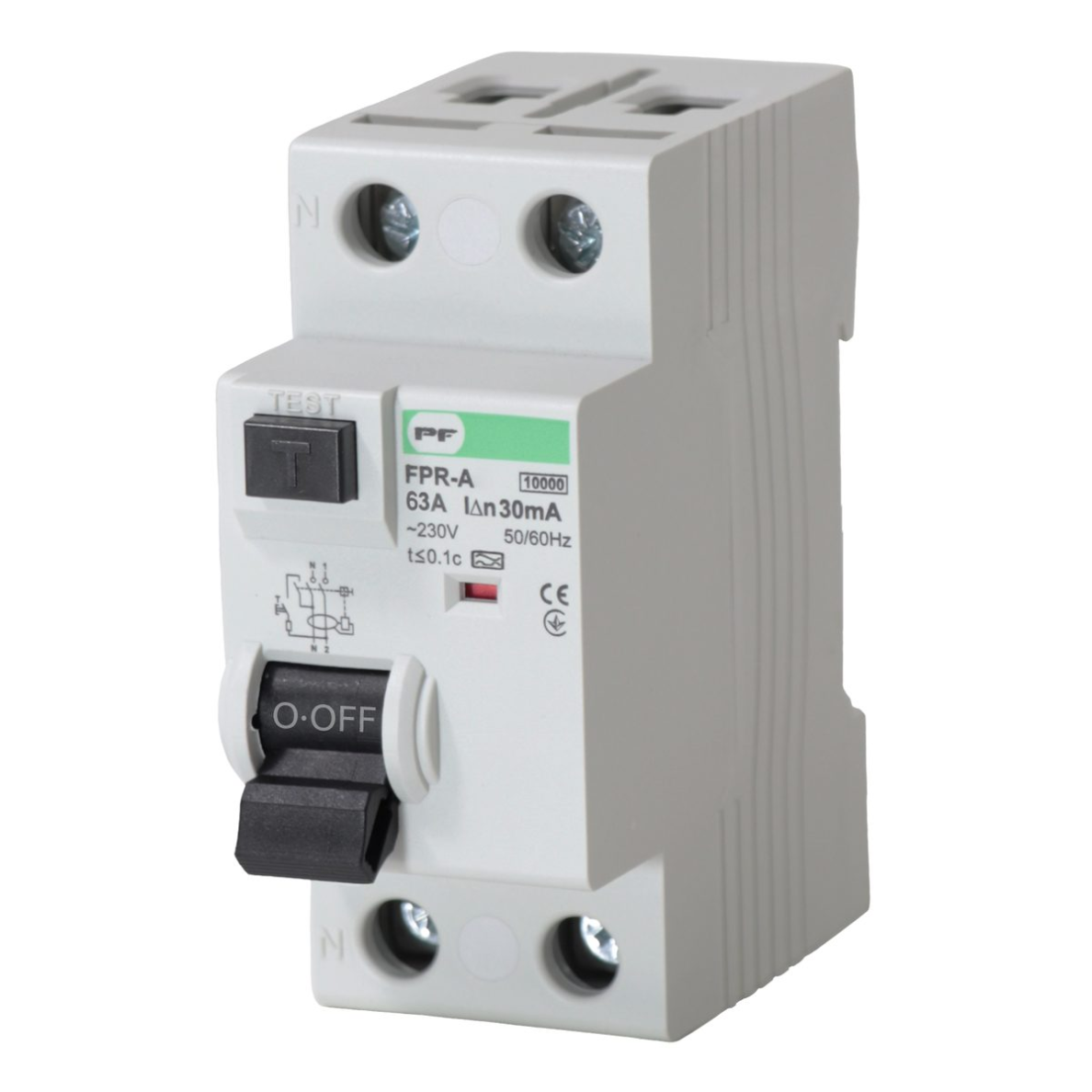

    FPR2063030A – Promfactor Baltic FPR-A seeria modulaarne rikkevoolukaitse (RCCB): 2P, nimivool 63 A, rikkevool 30 mA, A-tüüp, elektromehaaniline. Mõeldud ühefaasilistele ~230 V ahelatele (faas + neutraal); kasutatakse inimeste täiendavaks kaitseks elektrilöögi eest – pistikupesade, vannitoa, välis- ja muudes ahelates, kus nõutakse 30 mA. Rikkevoolukaitse ei kaitse ülekoormuse ega lühise eest – selleks paigaldatakse enne või pärast seda kaitselüliti.

    Põhimõte:
    FPR2063030A võrdleb pidevalt ahelasse siseneva ja sealt naasva voolu suurust: kui erinevus jõuab 30 mA-ni, lülitab kaitse välja kõik 2 poolust. A-tüüpi rikkevoolukaitse reageerib siinuselistele vahelduv- ja pulseerivatele alalisvoolu rikkevooludele – sobib elektrooniliste toiteallikate, LED-valgustuse ja kodumasinatega ahelatele. Nimivool 63 A näitab, millist töövoolu kaitse oma kontaktide kaudu juhtida suudab.
    Nimivool
    63 A
    Rikkevool
    30 mA (0,03 A)
    Tüüp
    A, elektromehaaniline
    Poolused / pinge
    2P (1P+N) / ~230 V

    Tööpõhimõte

    Kaitse paigaldatakse jaotuskilpi 35 mm DIN-liistule. Selle mõõtetrafost juhitakse läbi kõik ahela aktiivjuhid – faas ja neutraal. Kaitsejuhti PE läbi kaitse ei juhita.

    Kuni voolude tasakaal on säilinud, kompenseerivad magnetvood trafo südamikus teineteist. Kui vool lekib maasse läbi inimese või kahjustatud isolatsiooni, indutseeritakse sekundaarmähises signaal ning 30 mA juures lülitab elektromehaaniline vabasti kaitse välja ≤0,1 s jooksul. Elektromehaanilise kaitse töö ei sõltu võrgupingest.

    Tulemus – ühefaasiline grupp või grupiplokk kuni 63 A on kaitstud rikkevoolude eest ning nupuga „T“ saab kaitse tööd perioodiliselt kontrollida. Kaitse töötab koos kaitselülititega, mis kaitsevad kaableid ülekoormuse ja lühise eest.

    Miks valida FPR2063030A?
    Üks 2P rikkevoolukaitse võib kaitsta mitut eraldi kaitselülititega gruppi, mistõttu on kilp ökonoomsem kui iga grupi jaoks eraldi RCBO-ga; FPR-A seerias on 2P ja 4P kaitsmed tundlikkusega 30, 100 ja 300 mA.

    Tehnilised andmed

    Toote tüüpModulaarne rikkevoolukaitse (RCCB)
    Tootja / koodPromfactor Baltic / FPR2063030A
    SeeriaFPR-A (2P, 4P; 30 / 100 / 300 mA)
    Pooluste arv2P (1P+N)
    Nimivool (In)63 A
    Nimirikkevool (IΔn)30 mA (0,03 A)
    Rikkevoolukaitse tüüpA
    Vabasti tüüpElektromehaaniline
    Nimipinge (Un)~230/400 V
    Sagedus50/60 Hz
    Isolatsioonipinge (Ui)500 V
    Impulsspinge (Uimp)4000 V
    Lühisvool (tootja märgitud kui Icu)10 000 A
    Hetkelise väljalülituse aeg≤0,1 s
    Elektriline / mehaaniline kestvus4000 / 20 000 tsüklit
    Klemmidkaablile kuni 25 mm²; pingutusmoment 3,5 Nm
    Paigaldus35 mm DIN-liist
    KaitseasteIP20
    Töötemperatuur-25…+55 °C
    Hoiutemperatuur-25…+70 °C

    Põhifunktsioonid

    • Rikkevoolukaitse 30 mA – inimeste täiendav kaitse elektrilöögi eest otsese või kaudse puute korral.
    • A-tüüp – tuvastab ka pulseerivaid alalisvoolu rikkevoole, mis tekivad elektroonikaseadmetes.
    • Elektromehaaniline vabasti – töö ei sõltu võrgupingest – kaitse rakendub ka neutraali katkemisel või pinge langusel.
    • Kõigi 2 pooluse väljalülitamine – rikkevoolu korral lülitatakse välja faasi- ja neutraaljuht.
    • Nupp „T“ – võimaldab perioodiliselt kontrollida vabastimehhanismi tööd.
    • Modulaarne korpus – paigaldus 35 mm DIN-liistule kaitselülitite kõrvale.

    Kus kasutatakse?

    • Korterite ja majade jaotuskilbid
    • Pistikupesade grupid
    • Vannitubade ja märgruumide ahelad
    • Välisvalgustus ja välispistikupesad
    • Maamajad, garaažid, abihooned
    • Kontorite ja kaupluste grupid
    • Kilpide moderniseerimine, kui rikkevoolukaitse puudub

    Kasutamine vastavalt vajadusele

    Paigaldavale elektrikule.
    Üks 63 A 30 mA kaitse kaitseb mitut ühefaasilist gruppi – vähem mooduleid kilbis.
    Korteri või maja omanikule.
    Pistikupesade, vannitoa ja välisahelad saavad rikkevoolukaitse vastavalt ohutusnõuetele.
    Kilbiehitajale.
    FPR-A 2P kaitsmed 30, 100 ja 300 mA võimaldavad kaitseastmeid paindlikult planeerida.

    Praktiline kasutus

    Kui korteri kilbis toidetakse pistikupesade ja vannitoa gruppe kaitselülitite kaudu ja kogukoormus ei ületa 63 A, paigaldatakse nende kaitselülitite ette FPR2063030A: rikkevoolu korral lülitab see välja kogu ploki, ülekoormust ja lühist kontrollivad endiselt kaitselülitid.

    Plussid

    • 30 mA rikkevoolukaitse, A-tüüp
    • Elektromehaaniline töö – ei sõltu pingest
    • Lülitab välja kõik 2 poolust
    • Nupp „T“ perioodiliseks kontrolliks
    • IP20, töötemperatuur -25…+55 °C
    • Üks kaitse võib kaitsta mitut gruppi

    Miinused / piirangud

    • Ei kaitse ülekoormuse ja lühise eest – vajalik on kaitselüliti
    • A-tüüp ei asenda F- või B-tüüpi, kui seadme tootja seda nõuab (sagedusmuundurid, EV laadimine)
    • Rikkevoolu korral lülituvad välja kõik kaitse poolt kaitstud grupid
    • Paljud taustlekkega grupid ühel 30 mA kaitsmel võivad põhjustada valerakendumisi

    Ohutus- ja paigaldusjuhised

    • Paigaldab kvalifitseeritud elektrik pärast toite väljalülitamist ja pingevabaduse kontrolli
    • Juhtige läbi kaitse kõik aktiivjuhid; PE-juhti läbi kaitse mitte juhtida
    • Ärge ühendage erinevate rikkevoolukaitsmete neutraaljuhte omavahel
    • Kaitske rikkevoolukaitset kaitselülitiga, mille vool ei ületa 63 A
    • Pärast paigaldust kontrollige tööd nupuga „T“ ja RCD-testriga

    Kiire valikujuhend

    2P
    63 A
    30 mA
    A-tüüp
    ≤0,1 s
    DIN 35 mm
    Sobib, kui on vaja:
    • ühefaasiliste gruppide rikkevoolukaitset
    • koormust kuni 63 A
    • inimeste täiendavat kaitset pistikupesadele, vannitoale, välisahelatele
    Kontrollige enne kasutamist:
    • kas kaitse ees on kaitselüliti ≤ 63 A
    • kas A-tüüp sobib ühendatavatele seadmetele
    • et neutraalid ei oleks ühendatud teiste gruppidega
    • kas kilbis on 2 vaba moodulit
    Oluline meeldetuletus: Rikkevoolukaitse ei asenda kaitsemaandust, kaitselüliteid ega elektripaigaldise perioodilist kontrolli.

    KKK

    Kas FPR2063030A kaitseb lühise eest?
    Ei – selleks paigaldatakse enne või pärast kaitset kaitselüliti.
    Mida tähendavad 63 A ja 30 mA?
    63 A – nimitöövool läbi kontaktide, 30 mA – rikkevool, mille korral kaitse ahela välja lülitab.
    Kas sobib sagedusmuunduritele ja EV laadimisele?
    Ainult siis, kui seadme tootja lubab A-tüüpi; sageli on vaja F- või B-tüüpi.
    Kui tihti nuppu „T“ vajutada?
    Soovitatav perioodiliselt, nt iga paari kuu tagant ja pärast iga kilbis tehtud tööd.
    Mitu moodulit see võtab?
    Kahepooluseline kaitse võtab DIN-liistul 2 moodulit.
    Kas PE-juhti võib läbi kaitse juhtida?
    Ei – läbi kaitse juhitakse ainult faasi- ja neutraaljuhte.

    Jääkvoolukaitselüliti 2P | 63A | 0,03A | A tüüp | ECO FPR-A Promfactor Baltic FPR2063030A

    Promfactor Baltic FPR2063030A – modulaarne rikkevoolukaitse FPR-A 2P 63 A 30 mA A-tüüp, elektromehaaniline, DIN-liistule – ühefaasiliste ahelate kaitseks rikkevoolude ja elektrilöögi eest.
