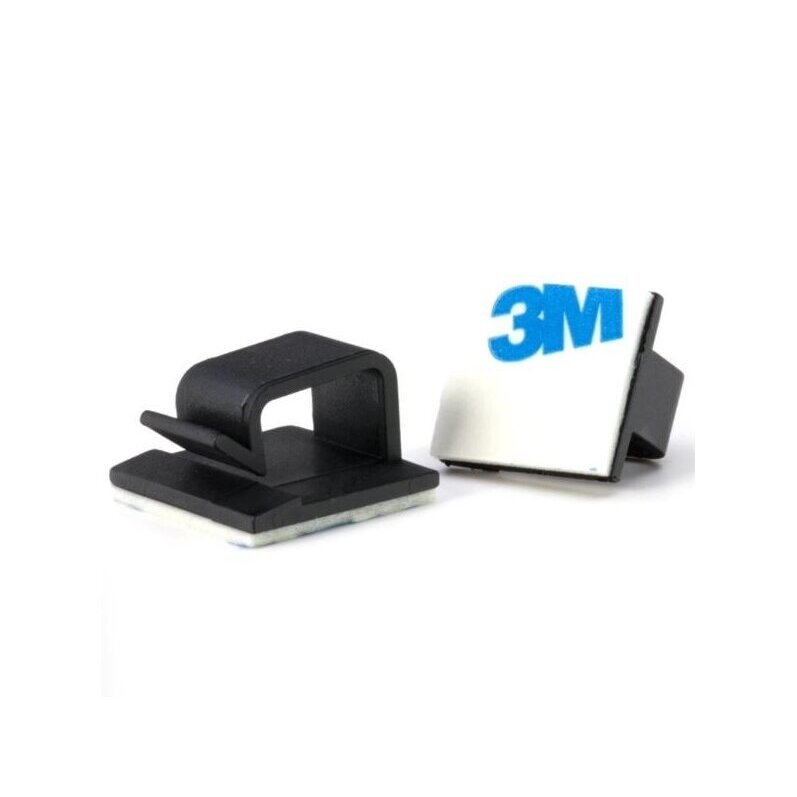

    Juhtme | kaabli hoidik | isekleepuv | alus 16x16mm | ava 12,1x6,1mm | must | 100 tk

    Tootekood: ES-NCA-12.5B
    Küsi
    Hind 9.26 € KM-ga
    ( 7.65 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Isekleepuv kaablihoidik on mõeldud juhtmete ja kaablite korralikuks kinnitamiseks ning suunamiseks siledatel pindadel. Kleepuv alus võimaldab hoidiku kiiresti paigaldada ilma puurimise või kruvideta, samas kui kompaktne konstruktsioon sobib kasutamiseks elektrikilpides, elektroonikakorpustes, mööblis, kontoriseadmetes ja muudes sisepaigaldistes. Hoidik on valmistatud vastupidavast PA66 polüamiidist, selle süttivusklass on UL94 V-2 ning see sobib kasutamiseks temperatuurivahemikus –20 °C kuni +120 °C.

  • Info

    Isekleepuv kaablihoidik – lame, must, PA66, 16 × 16 mm

    Isekleepuv kaablihoidik on mõeldud juhtmete ja kaablite korralikuks kinnitamiseks siledatele pindadele. Lame konstruktsioon aitab suunata kaablit vajalikus suunas, vähendab vabalt rippuvaid juhtmeid ning võimaldab elektrijuhtmeid korrastada elektrikilpides, korpustes, seadmetes, mööblis ja muudes tehnilistes konstruktsioonides.

    Hoidik on valmistatud PA66 polüamiidist, mida tuntakse ka nailon 66 nime all. Alumisel küljel on isekleepuv alus, mistõttu ei ole paigaldamisel vaja puurida auke ega kasutada täiendavaid kruvisid. Pärast kaitsekile eemaldamist surutakse hoidik puhtale, kuivale ja siledale pinnale.

    Kumer kinnitusosa aitab hoida kaablit hoidiku sees ning kompaktsed välismõõtmed 16 × 16 mm võimaldavad toodet kasutada piiratud ruumiga kohtades.

    Paigaldamine ilma puurimiseta:
    Isekleepuv alus võimaldab hoidiku kinnitada ilma kruvide, neetide või täiendavate kinnitusdetailideta. See on eriti mugav paneelidele, plastkorpustele, mööblile ja muudele pindadele paigaldamisel, kus puurimine ei ole võimalik või soovitatav.
    Oluline teave nakkuvuse kohta:
    Liimühenduse tugevus sõltub pinna materjalist, puhtusest, siledusest, temperatuurist, kaabli kaalust ja mehaanilisest koormusest. Parim nakkuvus saavutatakse siledal, kuival, rasvatustatud ja tolmuvabal pinnal.
    Ei ole mõeldud suurte koormuste jaoks:
    Hoidik on mõeldud kaablite korrastamiseks ja toetamiseks, kuid seda ei tohi kasutada raskete kaablite, liikuvate juhtmekimpude või ohutuse seisukohalt oluliste komponentide peamise kinnitusena. Suuremate koormuste korral tuleb kasutada mehaanilist kinnitust.
    Toote tüüp
    Lame kaablihoidik
    Kinnitus
    Isekleepuv
    Materjal
    PA66
    Värvus
    Must
    Välismõõtmed
    16 × 16 mm
    Sisemise ava kõrgus
    8,9 mm
    Töötemperatuur
    −20...+120 °C
    Tuleohtlikkuse klass
    UL94 V-2

    Lame kaabli kinnituskonstruktsioon

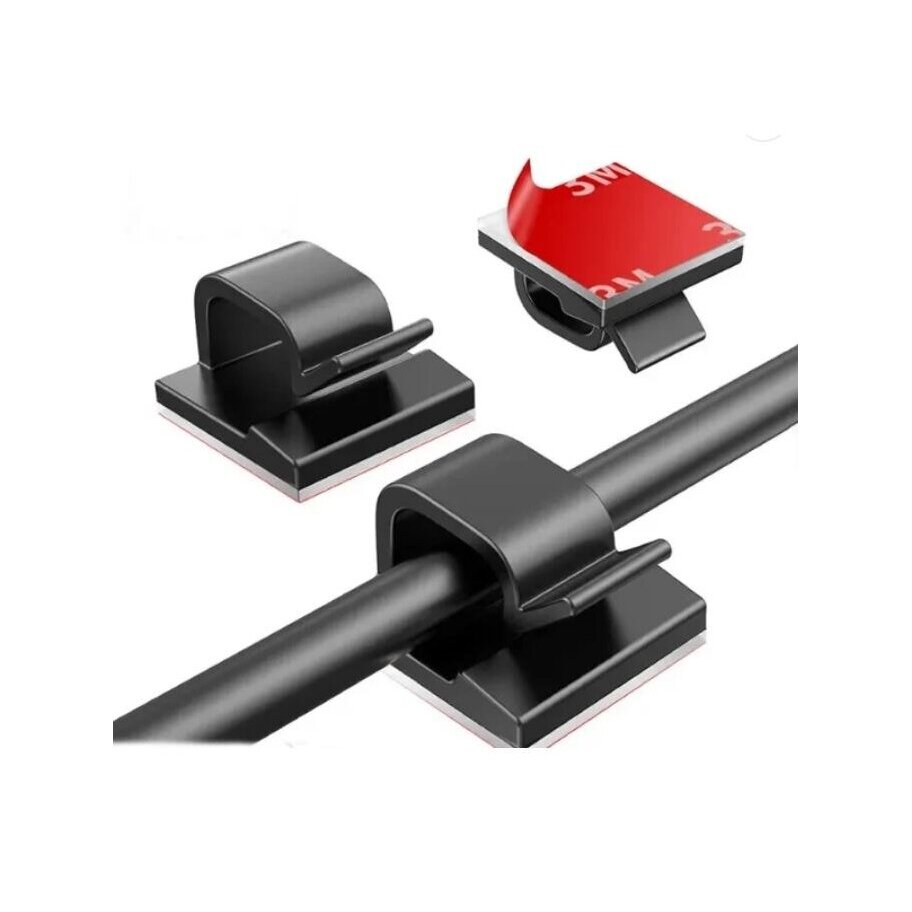

    Hoidikul on madala profiiliga lame konstruktsioon, mistõttu ulatub see pärast paigaldamist pinnast vaid veidi välja. Kaabel asetatakse avasse ja seda hoitakse hoidiku kumera ülemise osa all.

    Külgmine kinnituskeel aitab vähendada kaabli juhusliku hoidikust väljatulemise ohtu. Samal ajal saab juhtme kinnitada ilma täiendavat kaablisidet kasutamata.

    Konstruktsiooni eelised:
    • Kompaktne hoidiku profiil.
    • Täiendavat kaablisidet ei ole vaja.
    • Sobib väikeste juhtmete ja kaablite suunamiseks.

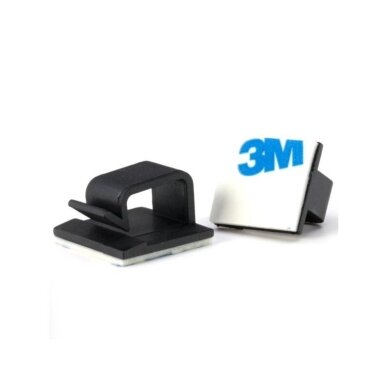

    Isekleepuv alus

    Hoidiku alumisel küljel on kaitsekilega kaetud liimikiht. Enne paigaldamist tuleb kaitsekile eemaldada ja suruda hoidik ettevalmistatud pinnale.

    Selline paigaldusviis võimaldab kiiresti luua kaabli paigaldusmarsruudi ilma täiendavate kinnitusavade tegemiseta. Hoidikuid saab paigutada mitmesse punkti, et juhtida kaablit sirgelt, nurga all või ümber konstruktsioonielementide.

    Pinna ettevalmistamine:
    Enne hoidiku kinnitamist tuleb pind puhastada tolmust, rasvast, niiskusest, silikoonist, õlist ja muudest saasteainetest, mis võivad vähendada nakkuvust. Hoidikut ei tohi kinnitada kooruvale värvile ega väga karedale või niiskele pinnale.

    PA66 polüamiidkonstruktsioon

    Hoidik on valmistatud PA66 polüamiidist. Seda materjali kasutatakse laialdaselt elektripaigaldiste ja kaablite korrastamise toodetes tänu selle mehaanilisele tugevusele, väikesele kaalule ja vastupidavusele tavapärasele temperatuurimõjule.

    Must värvus muudab hoidiku vähem märgatavaks, kui see paigaldatakse tumedatele paneelidele, mööblile, kodumasinate korpustele, plastkarpidele ja muudele tumedatele seadmetele.

    Materjali omadused:
    PA66 omadusi võivad mõjutada niiskus, temperatuur, ultraviolettkiirgus ja keemiline keskkond.

    UL94 V-2 tuleohtlikkuse klass

    UL94 V-2 on materjali tuleohtlikkuse klassifikatsioon, mis kirjeldab polümeermaterjali käitumist vertikaalsel põlemiskatsel.

    Lai määratud temperatuurivahemik

    Hoidiku töötemperatuur on −20 kuni +120 °C. See vahemik määrab plastdetaili kasutamiseks ettenähtud piirid.

    Kompaktsed mõõtmed

    Hoidiku välismõõtmed on 16 × 16 mm. Kompaktne konstruktsioon sobib väikestele kaablitele ja kohtadesse, kus kaablihaldusseadmete jaoks on vähe ruumi.

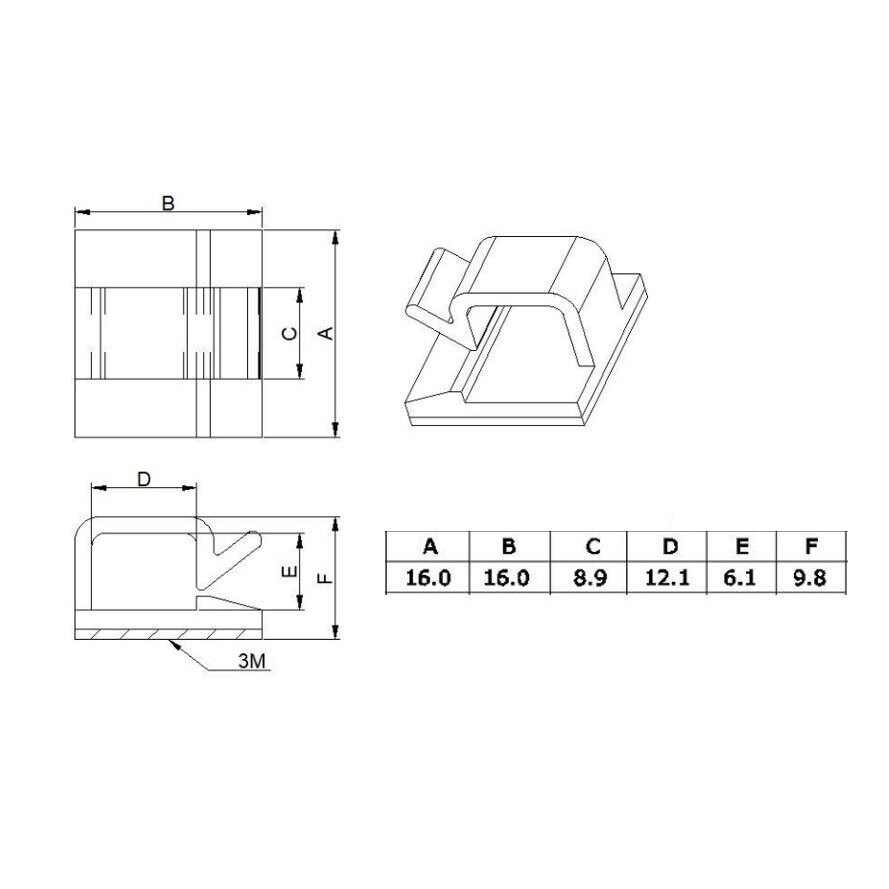

    Joonisel tähistus Mõõt
    A – kogukõrgus 16 mm
    B – kogulaius 16 mm
    C – sisemise ava laius 8,9 mm
    D – sisemise ava sügavus 12,1 mm
    E – sisemise ava kõrgus 6,1 mm
    F – korpuse kõrgus külgvaates 9,8 mm
    Kaabli suuruse valimine:
    Sisemise ava mõõtmed ei vasta alati otseselt ümmarguse kaabli maksimaalsele lubatud läbimõõdule. Enne paigaldamist on soovitatav kontrollida kaabli tegelikku läbimõõtu ja teha proovipaigaldus.

    Tehnilised andmed

    Toote tüüp Lame isekleepuv kaablihoidik
    Kasutusotstarve Juhtmete ja kaablite kinnitamiseks ning korrastamiseks
    Kinnitusviis Isekleepuv alus
    Materjal PA66 polüamiid
    Värvus Must
    Tuleohtlikkuse klass UL94 V-2
    Määratud töötemperatuur −20...+120 °C
    A – kogukõrgus 16 mm
    B – kogulaius 16 mm
    C – sisemise ava laius 8,9 mm
    D – sisemise ava sügavus 12,1 mm
    E – sisemise ava kõrgus 6,1 mm
    F – korpuse kõrgus külgvaates 9,8 mm
    Isekleepuva aluse tüüp Kahepoolne liimikiht
    Kasutuskeskkond Siseruumides paigaldamiseks

    Peamised omadused

    • Lame kaabli kinnitus.
    • Isekleepuv alus.
    • Paigaldamine ilma puurimise ja kruvideta.
    • Integreeritud kaabli kinnituskeel.
    • PA66 polüamiidkonstruktsioon.
    • Must värvus.
    • UL94 V-2 tuleohtlikkuse klass.
    • Töötemperatuur −20...+120 °C.
    • Kompaktsed mõõtmed 16 × 16 mm.
    • Sobib väikeste juhtmete ja kaablite korrastamiseks.

    Kasutusalad

    Elektrikilbid
    Juhtimis-, signaali- ja väikese võimsusega juhtmete korrastamiseks.
    Elektroonikaseadmete korpused
    Sisemiste juhtmete suunamiseks ja nende eemal hoidmiseks liikuvatest osadest.
    Kontoritehnika
    Arvutite, monitoride, laadijate ja sideseadmete kaablite korrastamiseks.
    Mööbel
    Kaablite kinnitamiseks laudade all, kappides ja mööblikonstruktsioonides.
    Kodumasinad
    Väikese koormusega sise- ja välisjuhtmete korrastamiseks.
    Automaatikaseadmed
    Andurite, juhtimis- ja signaalikaablite suunamiseks.

    Paigaldusjuhend

    1. Valige paigalduskoht. Veenduge, et pind oleks sile ja sobiks liimkinnituseks.
    2. Kontrollige kaabli mõõtmeid. Kaabel peab hoidiku avasse vabalt mahtuma.
    3. Puhastage pind. Eemaldage tolm, rasv, niiskus ja muud saasteained.
    4. Laske pinnal täielikult kuivada.
    5. Eemaldage isekleepuvalt aluselt kaitsekile. Ärge puudutage liimipinda sõrmedega.
    6. Asetage hoidik täpselt kohale. Pärast kinnitamist ei ole selle ümberpaigutamine soovitatav.
    7. Vajutage tugevalt. Suruge hoidikut ühtlaselt vastu pinda mitme sekundi jooksul.
    8. Laske liimikihil kinnituda. Ärge koormake hoidikut kohe pärast paigaldamist.
    9. Asetage kaabel hoidikusse.
    10. Kontrollige kinnitust. Kaabel ei tohi tekitada hoidikule liigset tõmbe- ega külgkoormust.

    Kasutus- ja ohutussoovitused

    • Kinnitage ainult puhtale, kuivale ja stabiilsele pinnale.
    • Ärge kasutage tolmustel, rasvastel või kooruva kattega pindadel.
    • Ärge painutage kaablit väiksema raadiusega kui kaabli spetsifikatsioonis lubatud.
    • Ärge koormake hoidikut raskete või pingutatud kaablitega.
    • Ärge kasutage hoidikut kaabli väljatõmbamise vastase kaitsevahendina.
    • Ärge paigaldage kohtadesse, kus kaabel pidevalt liigub või vibreerib, välja arvatud juhul, kui kasutatakse täiendavat kinnitust.
    • Ärge kasutage väga karedatel või poorsetel pindadel ilma nakkuvust eelnevalt kontrollimata.
    • Ohutuse seisukohalt olulistes paigaldistes kasutage täiendavat mehaanilist kinnitust.

    KKK – korduma kippuvad küsimused

    Milleks see hoidik on mõeldud?
    See on mõeldud väikeste juhtmete ja kaablite kinnitamiseks ning korralikuks suunamiseks.
    Kas paigaldamiseks on vaja puurida?
    Ei. Hoidikul on isekleepuv alus.
    Millisest materjalist hoidik on valmistatud?
    See on valmistatud mustast PA66 polüamiidist.
    Millised on hoidiku mõõtmed?
    Kogukõrgus on 16 mm ja kogulaius 16 mm.
    Milline on määratud töötemperatuur?
    −20 kuni +120 °C.
    Milline on tuleohtlikkuse klass?
    UL94 V-2.
    Kas hoidikut saab pärast kinnitamist ümber paigutada?
    Pärast eemaldamist liimikihi nakkuvus tavaliselt väheneb, seetõttu on soovitatav paigalduskoht kohe alguses täpselt valida.
    Kas see sobib rasketele jõukaablitele?
    Hoidik on mõeldud kergete kaablite korrastamiseks. Raskemate või pingutatud kaablite puhul on vaja tugevamat mehaanilist kinnitust.
    Kas seda saab kinnitada metallile?
    Jah, kui metallpind on sile, puhas, kuiv ja rasvatustatud.
    Kas seda saab kinnitada plastile?
    Jah, kuid nakkuvus sõltub plasti tüübist ja pinna seisukorrast. Enne paigaldamist on soovitatav teha proovikinnitus.

    Kompaktne isekleepuv kaablihoidik

    Lame kaablihoidik on mõeldud väikeste juhtmete ja kaablite korralikuks kinnitamiseks elektrikilpides, elektroonikaseadmete korpustes, mööblis, kontoritehnikas ja muudes paigaldistes.

    Isekleepuv alus võimaldab hoidiku paigaldada ilma kruvide ja puurimiseta. Usaldusväärse nakkuvuse tagamiseks peab paigalduspind olema sile, puhas, kuiv ja rasvatustatud.

    Hoidik on valmistatud PA66 polüamiidist. Materjali tuleohtlikkuse klass on UL94 V-2 ning töötemperatuur on −20 kuni +120 °C.

    Enne paigaldamist tuleb kontrollida kaabli mõõtmeid ja veenduda, et see ei tekitaks hoidikule liigset tõmbe- ega külgkoormust.

    Hoidik on mõeldud kaablite korrastamiseks ning seda ei tohi kasutada raskete, liikuvate või ohutuse seisukohalt oluliste kaablite ainsa kinnitusdetailina.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
