  • Uus   Juhtmeühendusklemm | universaalne elektriühendus | 5x0,2–4mm² | kõikidele juhtmetüüpidele | WAGO | 221-415 | 4055143234658
    Uus   Juhtmeühendusklemm | universaalne elektriühendus | 5x0,2–4mm² | kõikidele juhtmetüüpidele | WAGO | 221-415 | 4055143234658 1

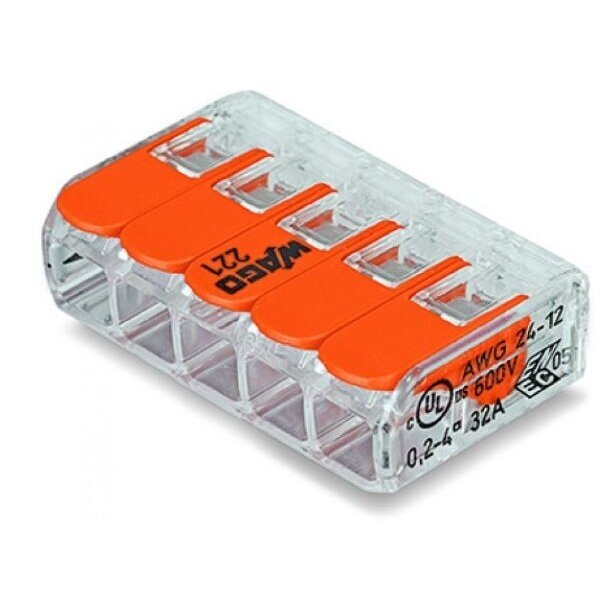

    Juhtmeühendusklemm | universaalne elektriühendus | 5x0,2–4mm² | kõikidele juhtmetüüpidele | WAGO | 221-415 | 4055143234658

    Tootekood: WAGO 221-415
    Vöötkood: 4055143234658
    Küsi
    Hind 0.57 € KM-ga
    ( 0.47 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    WAGO 221-415 on universaalne 5 juhtmega ühendusklemm, mis on mõeldud erinevat tüüpi juhtmete kiireks ja töökindlaks ühendamiseks. Sobib 0,2–4 mm² ristlõikega juhtmetele, sealhulgas jäikadele, kiulistele ja painduvatele juhtmetele. Läbipaistev korpus ja hoovaga kinnitus muudavad juhtmete paigaldamise, kontrollimise ja uuesti ühendamise mugavaks.

  • Info

    Klemm | elektrijuhtmete ühendusklemm | universaalne | 5×0,2–4 mm² | kõigile juhtmetüüpidele | WAGO | 221-415 | 4055143234658

    WAGO 221-415 on kompaktne 5 juhiga elektriühendusklemm hoobadega, mis on mõeldud erinevat tüüpi juhtide ühendamiseks. Läbipaistev korpus võimaldab visuaalselt kontrollida juhi sisestust ning eraldi hoovad võimaldavad iga juhet mugavalt ühendada või eemaldada ilma tavapärase kruviklemmita.

    Põhiidee

    221-415 võimaldab ühendada kuni viis juhti ühes kompaktses klemmis. Hoovamehhanism võimaldab kasutada erinevat tüüpi juhte ning läbipaistev korpus aitab kontrollida, kas paljastatud juhtmeots on õigesti sisestatud.

    Juhtide arv
    5
    Juhi ristlõige
    0,2–4 mm²
    Juhtide tüübid
    Kõik tüübid
    Tootja
    WAGO

    Tööpõhimõte

    Juhtme ühendamiseks tõstetakse vastav oranž hoob üles, ettevalmistatud juhiots sisestatakse klemmiauku ja hoob langetatakse. Sisemine kontaktmehhanism surub juhi kinni ja loob elektrilise ühenduse.

    Igal viiel ühenduspunktil on eraldi hoob, mistõttu saab juhtmeid ühendada ja eemaldada individuaalselt. Läbipaistev korpus võimaldab visuaalselt kontrollida juhi asendit klemmis.

    Miks on WAGO 221-415 kasulik?

    Ühes klemmis saab ühendada kuni viis juhti ning hoovamehhanism võimaldab ühenduse paigaldus-, remondi- või skeemimuudatuste ajal lihtsalt avada. See on praktiline lahendus, kui ühes punktis tuleb ühendada mitu juhet.

    Tehnilised andmed

    Toote tüüp Hoobadega elektrijuhtmete ühendusklemm
    Tootja WAGO
    Seeria 221
    Mudel 221-415
    Juhtide arv 5
    Juhi ristlõige 0,2–4 mm²
    Juhtide tüübid Kõigile juhtmetüüpidele
    Ühendusmehhanism Hoovaga
    Korpus Läbipaistev
    Maksimaalne ümbritseva keskkonna temperatuur 85 °C (T85)
    EAN 4055143234658

    Põhifunktsioonid

    • Kuni 5 juhi ühendamine ühes klemmis.
    • Sobib erinevat tüüpi juhtidele.
    • Juhi ristlõige kuni 4 mm².
    • Eraldi hoob iga ühenduspunkti jaoks.
    • Läbipaistev korpus visuaalseks kontrolliks.
    • Juhti saab ühendada ja eemaldada ilma kruvi vabastamata.
    • Kompaktne WAGO 221 seeria konstruktsioon.

    Kus kasutatakse?

    • Elektripaigaldiste harukarpides.
    • Valgustusahelates.
    • Elektrikilpide ja -kappide siseühendustes.
    • Juhtimis- ja automaatikajuhtmete ühendustes.
    • Remondi- ja paigaldustöödel.
    • Mitme juhi ühendamiseks ühes punktis.
    • Paigaldistes, kus kasutatakse erinevat tüüpi juhte.

    Kasutus vastavalt vajadusele

    Elektripaigaldajatele
    Võimaldab ühendada kuni viis juhti kiiresti ilma tavapärase kruviklemmita.
    Valgustuse paigaldamisel
    Praktiline mitme toite- või valgustusahela juhtme ühendamiseks ühes jaotuspunktis.
    Remondil ja moderniseerimisel
    Hoovad võimaldavad konkreetse juhi mugavalt eemaldada ja hiljem uuesti ühendada.

    Praktiline kasutus

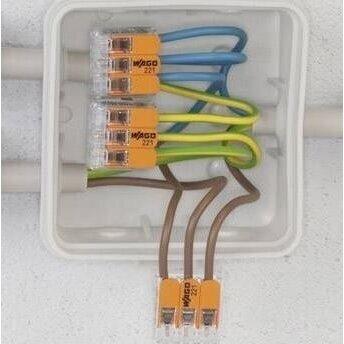

    Mitme juhtme ühendamisel harukarbis valmistatakse juhtmeotsad ette vastavalt tootja paigaldusnõuetele. Vajalikud WAGO 221-415 hoovad tõstetakse üles, juhid sisestatakse täielikult klemmiaukudesse ja hoovad langetatakse. Läbipaistva korpuse kaudu kontrollitakse, kas juhid on õigesti sisestatud.

    Eelised

    • 5 juhi ühenduskohta.
    • Sobib kõigile juhtmetüüpidele.
    • Mugav hoovamehhanism.
    • Läbipaistev korpus visuaalseks kontrolliks.
    • Kompaktne konstruktsioon.
    • Mugav paigaldada, lahti ühendada ja ühendusi muuta.

    Piirangud

    • Maksimaalne näidatud juhi ristlõige on 4 mm².
    • Juhi ettevalmistus peab vastama WAGO paigaldusnõuetele.
    • Klemmi tuleb kasutada vastavalt konkreetse elektriahela parameetritele.
    • Valesti sisestatud või ebapiisavalt ettevalmistatud juht võib vähendada kontakti töökindlust.

    Ohutus- ja paigaldusmärkused

    • Enne paigaldamist lülitage elektriahel pingevabaks.
    • Kasutage ainult sobiva ristlõikega juhte.
    • Eemaldage isolatsioon ainult tootja määratud pikkuses.
    • Sisestage juht vajalikku asendisse ja kontrollige seda visuaalselt läbi läbipaistva korpuse.
    • Pärast ühendamist langetage vastav hoob täielikult.
    • Ärge kasutage kahjustatud või deformeerunud klemmi.
    • Elektripaigaldustööd tuleb teha vastavalt kehtivatele elektriohutusnõuetele.

    Kiirvaliku juhend

    5 juhti | 0,2–4 mm² | kõigile juhtmetüüpidele | hoovaga | läbipaistev | WAGO 221-415 | 4055143234658
    Sobib, kui vajate: kuni viie erineva elektrijuhi mugavat ühendamist ühes punktis hoovaga klemmi abil.
    Kontrollige enne kasutamist: juhi tüüpi, ristlõiget, koorimispikkust ja konkreetse elektriahela nõudeid.
    Oluline: sobivus erinevat tüüpi juhtidele ei tähenda, et võib eirata juhi ristlõiget või elektriahela parameetreid. Paigaldus peab vastama WAGO tehnilistele nõuetele.

    KKK

    1. Mitu juhti saab ühendada?
    WAGO 221-415-l on viis juhi ühenduskohta.
    2. Millisele juhi ristlõikele klemm sobib?
    Näidatud vahemik on 0,2–4 mm² sõltuvalt juhi tüübist ja WAGO tehnilistest nõuetest.
    3. Kas klemm sobib eri tüüpi juhtmetele?
    Jah. WAGO 221-415 on ette nähtud kõigile juhtmetüüpidele.
    4. Kuidas juhe ühendatakse?
    Hoob tõstetakse üles, ettevalmistatud juht sisestatakse klemmiauku ja hoob langetatakse.
    5. Miks on korpus läbipaistev?
    See võimaldab visuaalselt kontrollida juhi asendit klemmi sees.
    6. Kas juhet saab eemaldada?
    Jah. Vastava hoova tõstmisel saab juhi eemaldada ja klemmi tootja paigaldusnõuete kohaselt uuesti kasutada.

    WAGO 221-415 | 5 juhiga hoovklemm | 0,2–4 mm²

    Universaalne WAGO 221 seeria 5 juhiga ühendusklemm eraldi hoobade ja läbipaistva korpusega. Sobib erinevat tüüpi juhtidele kuni 4 mm² ning võimaldab mugavat ühendamist, eemaldamist ja visuaalset paigalduskontrolli elektri-, valgustus-, kilbi- ja automaatikaühendustes.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
