    Juhtmevaba kraana raadiopult | 6 nuppu + START/STOP, 2×4 klaviatuur | 1 kiirus | 24–440 V AC/DC | IP65 | F21-E1B-TX

    Tootekood: F21-E1B-TX
    Küsi
    Hind 130.00 € KM-ga
    ( 107.44 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Ühe kiirusega kraana raadiopult laiema 70 mm saatjaga: 8 nuppu 2×4 – 6 suunanuppu, START ja STOP. Vastuvõtja 24–440 V AC/DC, IP65, juhib 3-teljeliste kraanade kontaktorite mähiseid.

  • Info

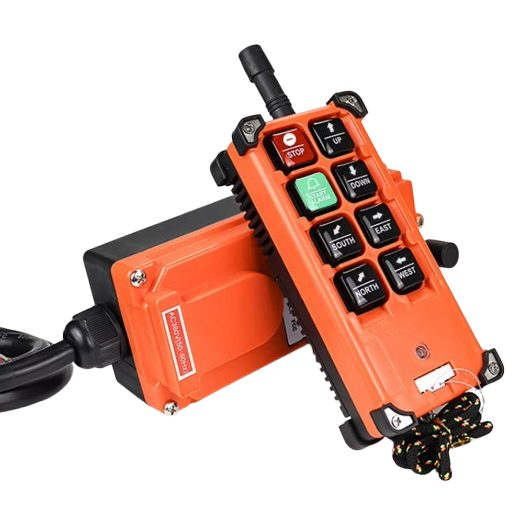

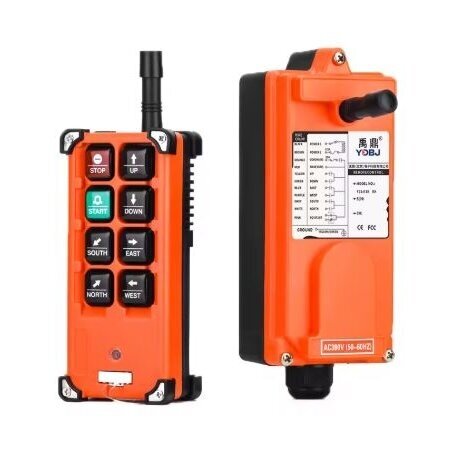

    Kraana raadiopult F21-E1B-TX – 8 nuppu 2×4, vastuvõtja 24–440 V AC/DC, IP65

    F21-E1B-TX on ühe kiirusega raadiopult kolme liikumisteljega kraanale või telfrile. Saatja edastab käsu vastuvõtjale, mille releed lülitavad kontaktorite mähiseid – nagu varem juhtmega puldi nupud.

    Peamine mõte:

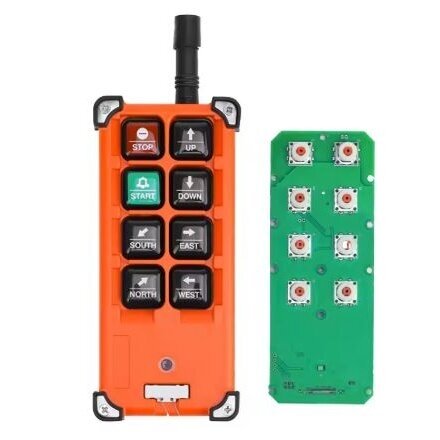

    Laiemas 70 mm saatjas on 8 nuppu kahes 4-nupulises veerus: vastassuunad on kõrvuti, nii et tõstet, silda ja vankrit on lihtne juhtida nuppu otsimata. Vastuvõtja on IP65 ja 24–440 V AC/DC – paigaldatakse otse kraanale.
    Nupud
    6 + START + STOP
    Kiirused
    1
    Ulatus
    kuni ~100 m
    Vastuvõtja
    24–440 V AC/DC

    Tööpõhimõte

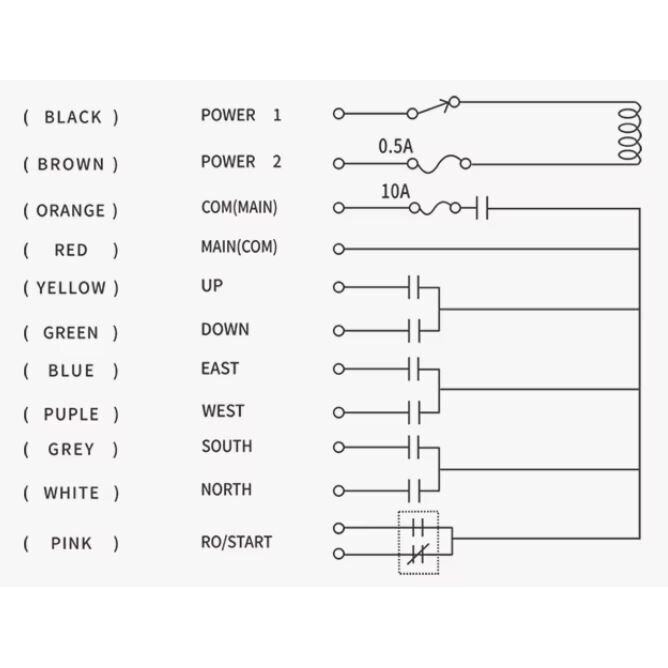

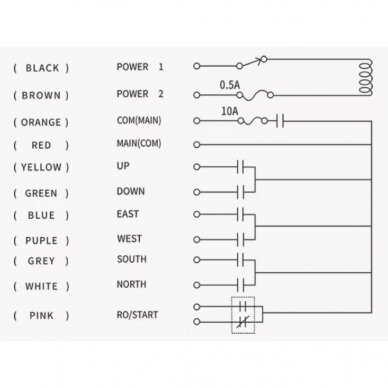

    IP65 vastuvõtja (210×80 mm) kinnitatakse kraanale ja toidetakse sama pingega kui kontaktorite mähised (24–440 V AC/DC). 6 suunareleed ühendatakse mähiste ahelatesse, MAIN relee peakontaktori KM0 ahelasse.

    START lülitab MAIN relee sisse, STOP välja. Suunarelee on sees ainult seni, kuni nuppu vajutatakse. Raadioside kadumisel peab vastuvõtja MAIN relee välja lülitama ja kraana seiskub.

    Operaator juhib kraanat ohutust kaugusest, näeb koormat küljelt ega käi ringi kaabliga. Selge 2×4 paigutus vähendab valevajutusi.

    Miks valida F21-E1B-TX?
    Sama 3-teljeline ühe kiirusega juhtimine nagu ES-F21-E1-TX, kuid laiema saatja ja 2×4 klaviatuuriga. Valige, kui operaatorile sobivad paremini kaks nupurida.

    Tehnilised andmed

    Toote tüüp Juhtmevaba kraana raadiopult (saatja + vastuvõtja)
    Mudel F21-E1B-TX
    Komplekt 1 saatja + 1 vastuvõtja
    Nupud 6 suunanuppu (ühe kiirusega) + START + STOP
    Saatja nupupaigutus 2 veergu × 4 nuppu
    Kiirused 1 (ühe kiirusega nupud)
    Tööulatus kuni ~100 m avatud alal
    Vastuvõtja toide 24–440 V AC/DC
    Vastuvõtja tundlikkus −110 dBm
    Saatja võimsus ≤10 dBm
    Kaitseklass vastuvõtja IP65
    Saatja mõõtmed 210×70 mm
    Vastuvõtja mõõtmed 210×80 mm

    Põhifunktsioonid

    • 8 nuppu 2×4 – vastassuundade nupud ühes reas
    • 6 suuna juhtimine – tõste, sild, vanker
    • START / STOP – peakontaktori sisse- ja väljalülitamine
    • Vastuvõtja 24–440 V AC/DC – sobib erinevatele juhtpingetele
    • IP65 vastuvõtja – paigaldus kraanale ilma lisakarbita
    • Tundlikkus −110 dBm – stabiilne side kuni ~100 m avatud alal

    Mille poolest erineb sarnastest mudelitest?

    • ES-F21-E1-TX – Samad funktsioonid ja vastuvõtja toide, kuid kitsas 45 mm saatja seene-STOP-iga; IP65 on märgitud saatjale.
    • ES-F23-BB – 10 nuppu + START/STOP – lisanupud 1–4, suurem vastuvõtja.
    • ES-F21-E1B(H) – Kompaktne ühe kiirusega pult EL SRD 868 MHz sagedusalas.

    Kus kasutatakse?

    • Sildkraanad tootmistsehhides
    • Elektrilise vankriga telfrid
    • Remonditöökojad ja teeninduskeskused
    • Laod ja laadimisalad
    • Juhtmega puldi asendamine vanadel kraanadel
    • Väliskraanad (IP65 vastuvõtja)

    Kasutus vastavalt vajadusele

    Elektrikule
    Lihtne ühendamine – releed juhtmega puldi nuppude asemel, vastuvõtja toide mähiste ahelast, IP65 vastuvõtja ilma lisakarbita.
    Tootmisettevõttele
    Operaator töötab koormast ohutul kaugusel, puudub katkev puldikaabel ja sellega seotud seisakud.
    Ehitusplatsile / laole
    Kuni ~100 m avatud alal – piisab suuremale platsile või lao varikatusele.

    Praktiline kasutus

    Kui töökojas vahetatakse telfri juhtmega pult ja juhtahel on 48 V AC, siis toidetakse vastuvõtjat 48 V AC-ga, 6 suunareleed ühendatakse puldi nuppude asemel ja MAIN relee KM0 mähise ahelasse. Kasutuselevõtul kontrollitakse, et saatja väljalülitamisel liikumine peatub.

    Plussid

    • Selge 2×4 nupupaigutus
    • Täielik 3 telje juhtimine
    • Universaalne vastuvõtja 24–440 V AC/DC
    • IP65 vastuvõtja
    • Tundlikkus −110 dBm

    Miinused / piirangud

    • Ainult 1 kiirus – 2 kiirusega juhtimiseks valige ES-F23-6D koos 2 kiirusega mootori või sagedusmuunduriga.
    • STOP-nupu tüüp pole märgitud – kui on vaja seene-STOP-i, valige ES-F21-E1-TX.
    • Raadiosagedus ja releede vool pole märgitud – täpsustage enne tellimist.

    Ohutus- ja paigaldusmärkused

    • Vastuvõtja releed lülitavad kontaktorite mähiseid, mitte mootorit otse – relee kontaktid on mõeldud ainult juhtahelale.
    • Vastuvõtja toitepinge peab ühtima juhtahela (mähiste) pingega; vahemik 24–440 V AC/DC.
    • STOP / MAIN relee ühendatakse nii, et see lülitab välja peakontaktori KM0. Raadioside kadumisel peab kraana seiskuma (EN 60204-32) – kontrollige kasutuselevõtul.
    • Lõpplülitid (SQ) ja vastassuundade NC-blokeering jäävad ahelasse – raadiopult neid ei asenda.
    • Kraana remondil – LOTO sisendlülitil. STOP-nupp ei ole toitest lahutamine.

    Kiire valikujuhend

    8 nuppu 2×4
    1 kiirus
    24–440 V AC/DC
    IP65 vastuvõtja

    Kontrollige enne tellimist:

    • Kontaktorite mähiste pinge jääb vahemikku 24–440 V AC/DC ja ühtib vastuvõtja toitega.
    • Komplekti raadiosagedus (EL SRD sagedusalad – 433 / 868 MHz) – kontrollige, kas sagedus on teie riigis lubatud.
    • Kas on vaja seene-STOP-i (siis ES-F21-E1-TX) ja kas 1 kiirusest piisab.

    KKK

    Kas vastuvõtja võib ühendada otse mootoriga?
    Ei. Vastuvõtja releed juhivad kontaktorite mähiseid ja mootorit lülitavad kontaktorid – täpselt nagu juhtmega pult.
    Mis juhtub raadioside kadumisel?
    Vastuvõtja peab välja lülitama MAIN relee ja peakontaktori – kraana seiskub (EN 60204-32). Kontrollige kasutuselevõtul: lülitage saatja liikumise ajal välja.
    Millist juhtpinget saab kasutada?
    Vastuvõtja toide on 24–440 V AC/DC, seega sobib 24 V, 48 V, 110 V, 230 V või 400 V juhtahelatele. Vastuvõtja toide peab ühtima mähiste pingega.
    Mille poolest erineb F21-E1B-TX mudelist ES-F21-E1-TX?
    Funktsioonid ja vastuvõtja toide on samad. Erineb saatja: siin 70 mm lai 2×4 nuppudega, ES-F21-E1-TX on kitsas 45 mm seene-STOP-iga.
    Kas vastuvõtja vajab karpi?
    Vastuvõtja on IP65, seega paigaldatakse otse kraanale. Tihendage kaabli sisendid, et IP65 säiliks.
    Kas sobib 2 kiirusega telfrile?
    Ei – nupud on ühe kiirusega. Teise kiiruse jaoks on vaja 2 kiirusega pulti, nt ES-F23-6D.

    F21-E1B-TX – 3-teljeline pult 2×4 klaviatuuriga

    Ühe kiirusega raadiopult: 6 suunanuppu, START ja STOP 2×4 paigutuses, IP65 vastuvõtja 24–440 V AC/DC. Juhtmega puldi asendamiseks kontaktorite skeemi muutmata.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
