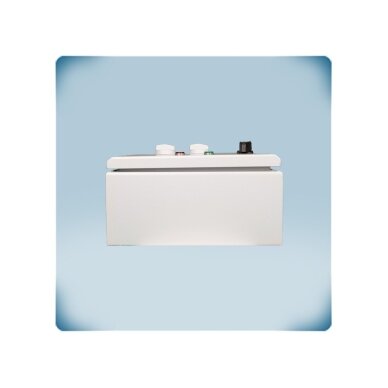

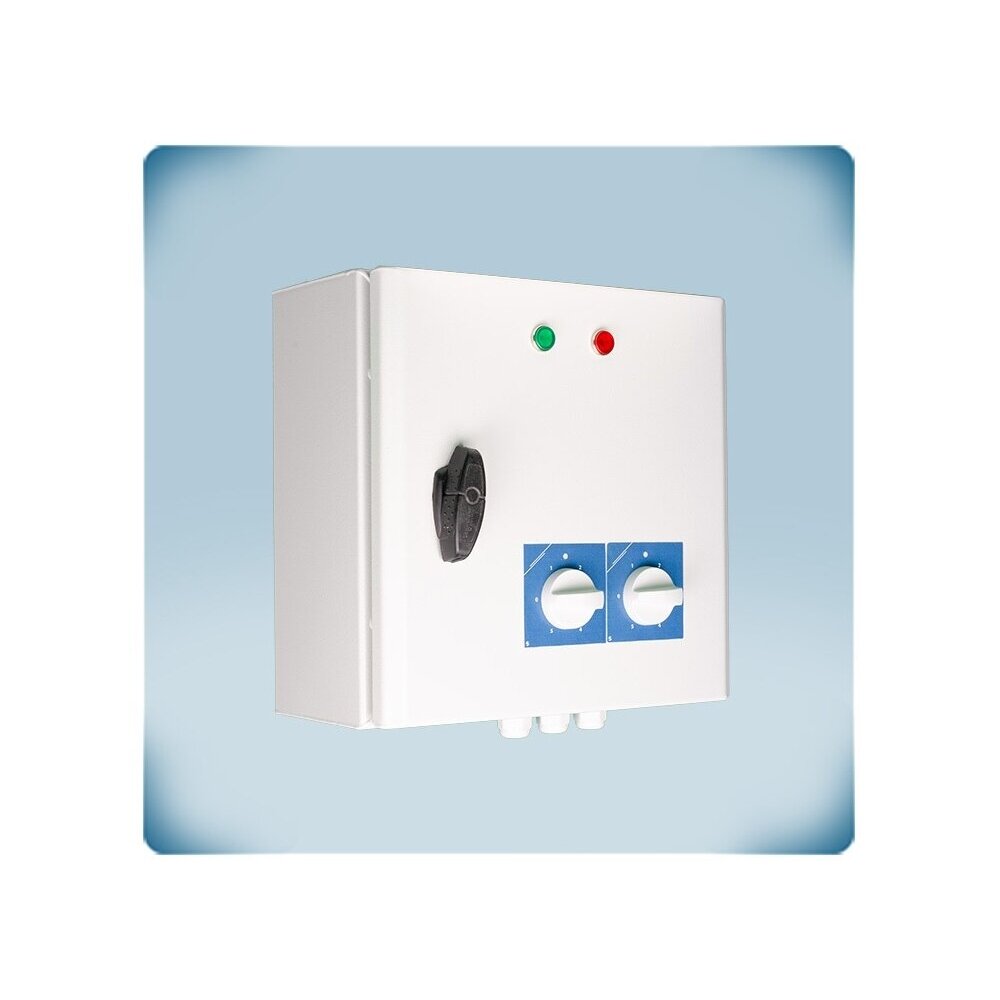

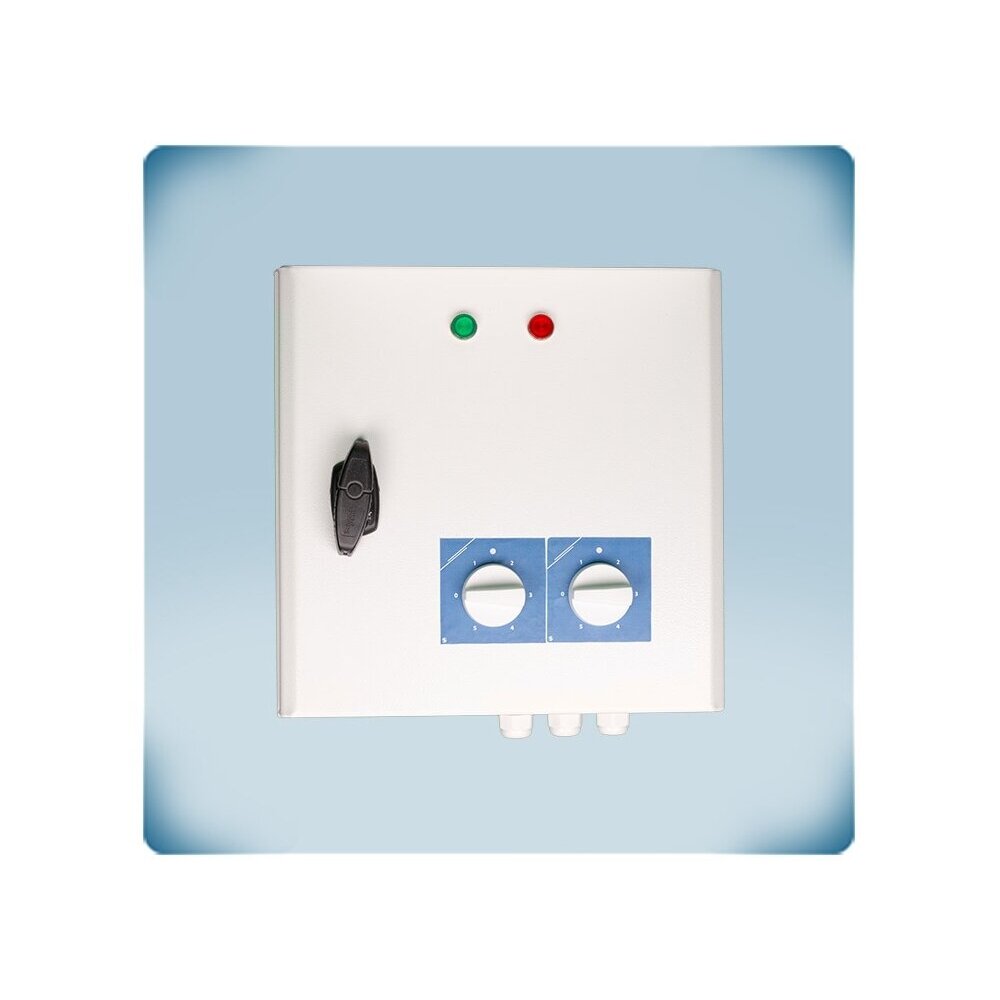

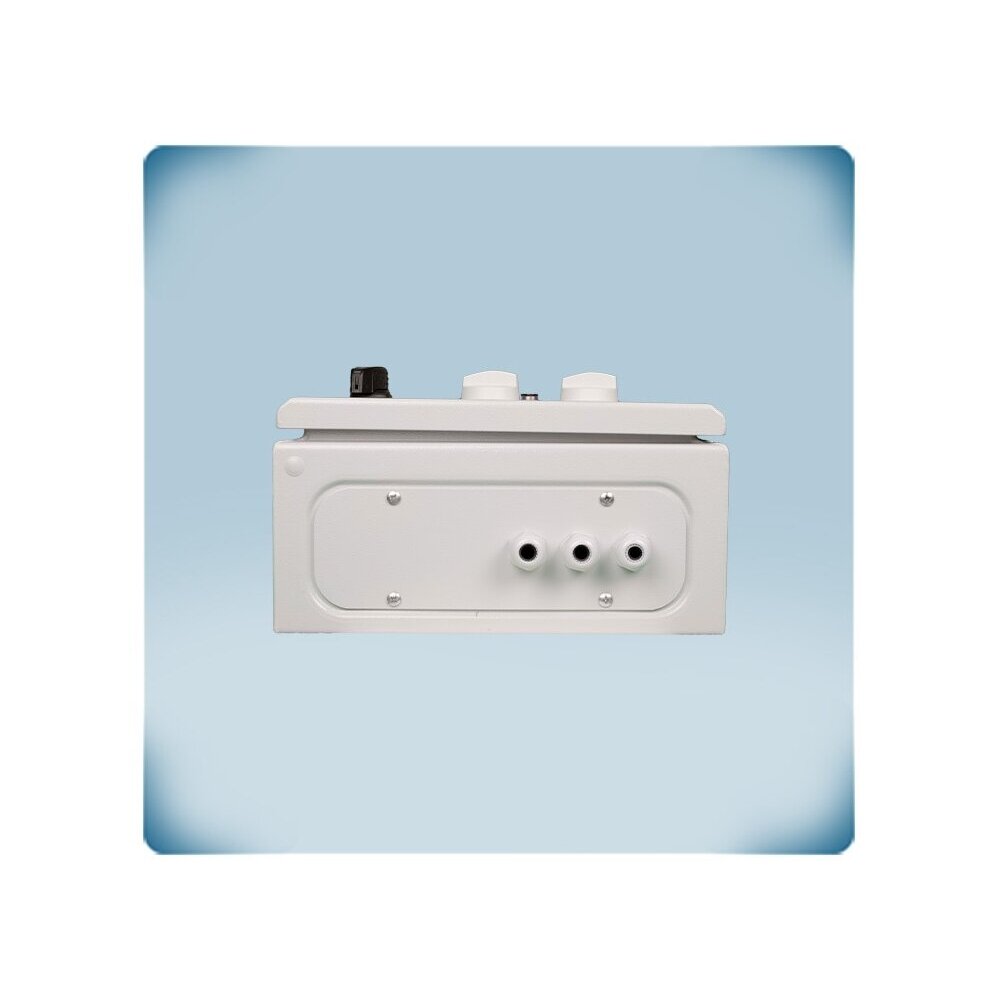

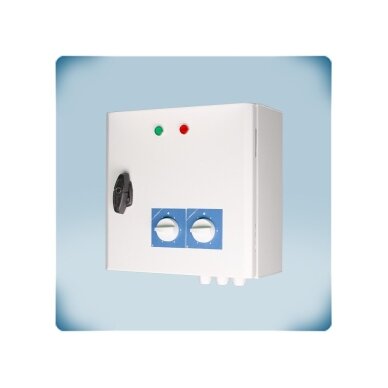

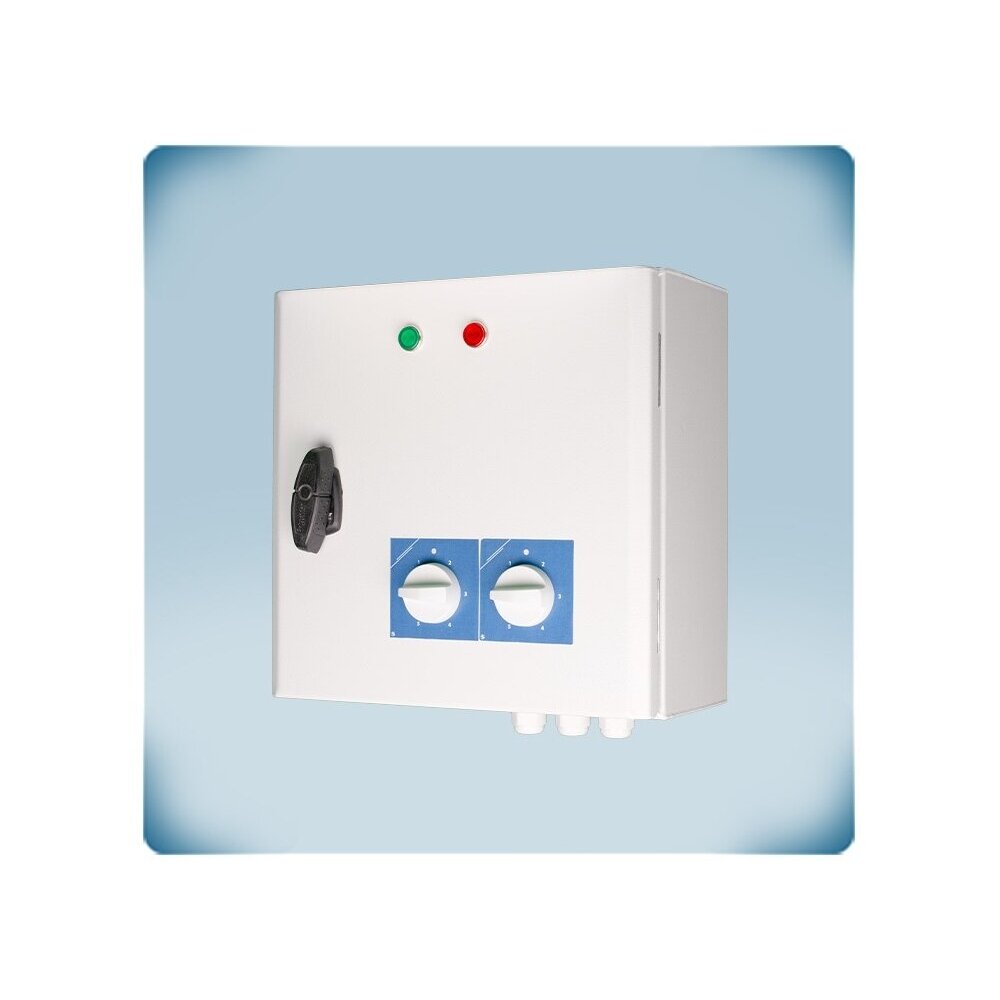

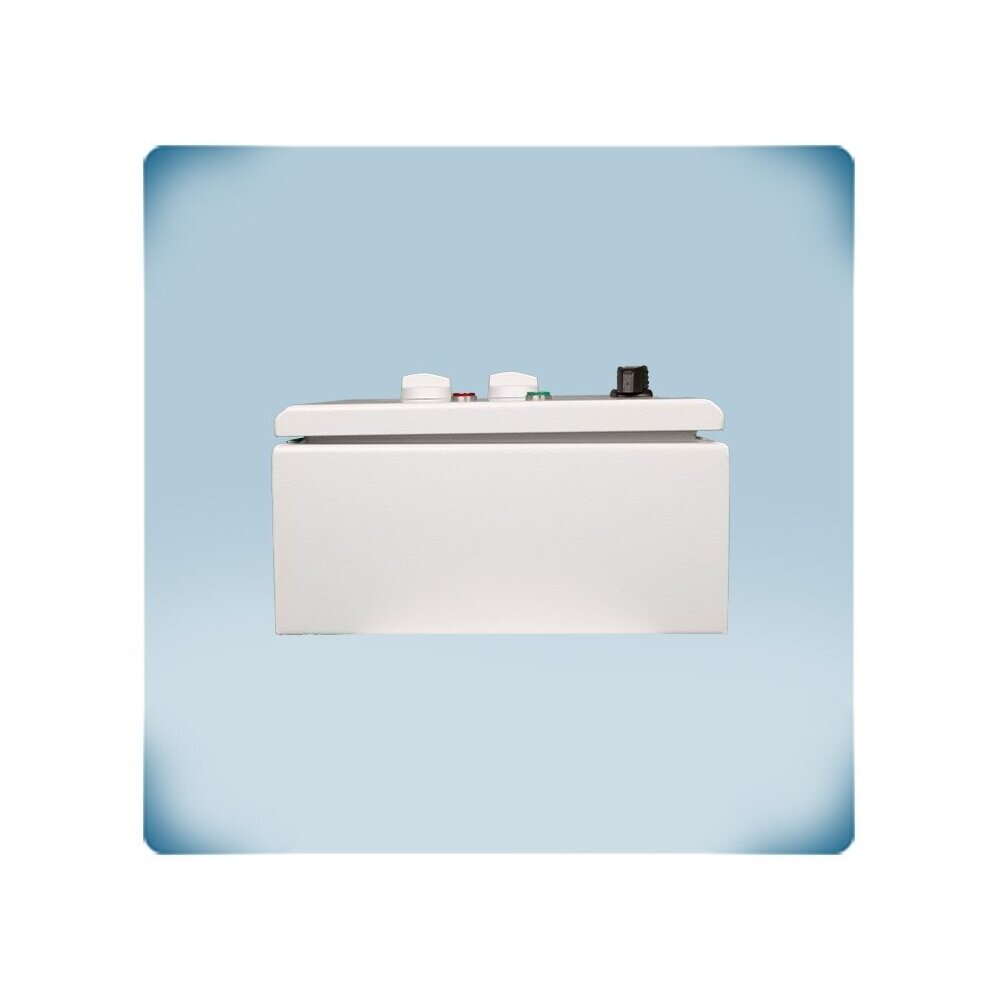

    Kahekiiruseline kolmefaasilise ventilaatori trafo-kiiruseregulaator päev/öö | TK | 2,5A | 400VAC | pinnapealne | IP54 | Sentera Controls | SC2A4-25L55

    Tootekood: SC2A4-25L55
    Küsi
    Hind 485.51 € KM-ga
    ( 401.25 € KM-ta )
    757.40 € Säästa 271.89 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Kahekiiruseline kolmefaasilise ventilaatori trafo-kiiruseregulaator päev/öö | TK | 2,5A | 400VAC | pinnapealne | IP54 | Sentera Controls | SC2A4-25L55

    SC2A4-25L55 – Sentera Controls kahekiiruseline trafo-kiiruseregulaator kolmefaasilistele 400 VAC ventilaatorimootoritele kuni 2,5 A. Kaks nuppu – kõrgele ja madalale kiirusele, ümberlülitus välise kella või termostaadiga (päev / öö), TK-klemmid, häireväljund.

    Põhimõte:
    Ventilatsioon, mis lülitub ise säästurežiimile: päeval töötab kõrgel kiirusel, öösel või väljaspool tööaega – madalal. Mõlemad kiirused seatakse nuppudega, ümber lülitab väline kell või termostaat.
    Kellele / milleks SC2A4-25L55:
    See mudel on mõeldud keskmise võimsusega ventilaatoritele (kuni 2,5 A) – kanaliventilaatoritele kontorites, klassiruumides, kaubandusruumides või 2–3 väiksemale ventilaatorile korraga.
    Mootori maks. vool
    2,5 A
    Kiirused
    2 (kõrge / madal), kumbki 5 astmega
    Signaalid
    TK, häire 230 VAC / 1 A, CC/OC, CL
    Toide / kaitse
    3×400 VAC + N; IP54

    Tööpõhimõte

    Regulaator paigaldatakse seinale. Toide 3×400 VAC ühendatakse klemmidele R, S, T ja N, mootor – U, V, W, termokontaktid – TK, kell või termostaat – CL, kaugsisselülituse kontaktid – CC (normaalselt suletud) või OC (normaalselt avatud).

    Regulaatoris on kaks autotrafot. Vasak nupp seab kõrge kiiruse (kiirus 1): 0 – 210 – 250 – 290 – 330 – 400 VAC; parem – madala kiiruse (kiirus 2): 0 – 130 – 170 – 210 – 250 – 290 VAC. Väline kell lülitab CL-klemmide kaudu nende kahe kiiruse vahel.

    Väljundpinge on SIINUSKUJULINE – ilma faasilõiketa nagu elektroonilistes regulaatorites. Seetõttu töötab mootor vaikselt ka madalal kiirusel, ei kuumene kõrgemate harmooniliste tõttu ega häiri teisi seadmeid. See on lahendus mootoritele, mis elektroonilise regulaatoriga juhtimisel undavad või sumisevad.

    Toitekatkestuse järel käivitub regulaator automaatselt. Reguleerimata 230 VAC / 2 A väljund (L1) jääb sisselülitatuks ka ooterežiimis ning rikkest antakse märku 230 VAC / 1 A häireväljundiga. Inseneri märkus: AC-asünkroonmootori pinge vähendamisel libistus suureneb, seetõttu säästetakse energiat vähem kui EC-ventilaatori või sagedusmuunduriga. Trafo-kiiruseregulaatori tugevus on töökindlus, vaikus ja lihtsus, mitte maksimaalne efektiivsus.

    Kasu SC2A4-25L55?
    Kahekiiruseline päeva / öö režiim ilma eraldi kontaktorite ja programmeerimiseta – väiksemad kulud ja müra mittetööajal.

    Tehnilised andmed

    Toote tüüp Kahekiiruseline kolmefaasilise ventilaatori trafo-kiiruseregulaator
    Tootja / kood Sentera Controls / SC2A4-25L55
    Seeria SC2A4 (1,5 / 2,5 / 4 / 6 / 8 / 11 A)
    Toitepinge 3×400 VAC, 50–60 Hz, neutraaliga (R, S, T, N)
    Mootori maks. vool 2,5 A
    1 kiirus (kõrge), U, V, W 0 – 210 – 250 – 290 – 330 – 400 VAC (vasakpoolne nupp)
    2 kiirus (madal), U, V, W 0 – 130 – 170 – 210 – 250 – 290 VAC (parempoolne nupp)
    Kiiruste ümberlülitamine Väline kell / termostaat CL-klemmide kaudu
    Reguleerimata väljund (L1) 230 VAC, 2 A, 50–60 Hz (sisse lülitatud ka ooterežiimis)
    Häireväljund (AL, N) 230 VAC, 1 A
    Mootori kaitse TK-klemmid mootori termokontaktidele
    Kaugsisse- / väljalülitamine CC (normaalselt suletud) ja OC (normaalselt avatud) kontaktid
    Käivitus pärast pingekatkestust Automaatne
    Indikatsioon Sinine LED – seade on sisse lülitatud
    Korpus Metallist, pulbervärvitud RAL 7035
    Kaitseklass IP54 (EN 60529), ainult siseruumides kasutamiseks
    Töökeskkond -20…+35 °C, 5–95 % rH kondenseerumiseta
    Mõõtmed A 300 / B 325 / C 175 / D 255 / E 255 mm (tähtede tähendused – tehnilise andmelehe joonise järgi)
    Pakend (P × L × K) 340×310×210 mm
    Kaal 12,59 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL (EN 61326), WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Kaks kiirust eraldi nuppudega – kõrge ja madal kiirus seadistatakse sõltumatult, kumbki 5 astmega.
    • Kellasisend CL – päeva / öö ümberlülitus välise kella või termostaadiga.
    • CC / OC sisendid – kaugsisse- ja väljalülitus.
    • TK ja häire 230 VAC / 1 A – mootori kaitse ja rikkesignaal.
    • Automaatne käivitus – pärast toitekatkestust taastub süsteem ise.
    • Siinuskujuline väljundpinge – mootori vaikne töö mõlemal kiirusel.

    Kus kasutatakse?

    • Kontorite, kaubandus- ja ühiskondlike hoonete ventilatsioon töö- / mittetööaja režiimiga
    • Vahetustega töötavad tootmistsehhid
    • Laod ja põllumajandushooned
    • Väljatõmbesüsteemid öise vähendatud režiimiga

    Kasutamine vastavalt vajadusele

    Elektrikule.
    Kell, TK, häire ja kaugjuhtimine ühendatakse otse regulaatori klemmidega.
    Ventilatsiooni paigaldajale.
    Mõlemad kiirused seadistatakse kohapeal nuppudega, ilma programmeerimiseta.
    Objekti omanikule.
    Mittetööajal töötab ventilatsioon automaatselt madalal kiirusel – vähem müra ja elektrikulu.

    Rakendusjuhend: kuidas kasutatakse praktikas

    SC2A4-25L55 tüüpilised rakendused:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Kontor, kauplus Kellarelee → CL Tööajal kõrge kiirus, öösel – madal Seadistage mõlemad kiirused nuppudega vastavalt õhuvajadusele
    Tootmistsehh Termostaat → CL Temperatuuri tõustes lülitatakse kõrgele kiirusele Termostaadi kontakt peab olema potentsiaalivaba
    Tulekahjusüsteemiga objekt Tulekahjusüsteemi kontakt → CC või OC Signaaliga lülitatakse ventilaator välja Kooskõlastage loogika projektiga
    Juhtimisruum, BMS AL, N → signaallamp või BMS Mootori ülekuumenemisest teavitatakse kohe Häireväljundi koormus – kuni 1 A
    Siibriga ventilaator Siibriajam → L1 Siiber saab toidet pidevalt, ka ooterežiimis L1 koormus – kuni 2 A

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 1,5 A SC2A4-15L55 (1,5 A)
    1,5–2,5 A SC2A4-25L55 (2,5 A) ← see mudel
    2,5–4 A SC2A4-40L55 (4 A)
    4–6 A SC2A4-60L55 (6 A)
    6–8 A SC2A4-80L55 (8 A)
    8–11 A SC2A4110L55 (11 A)
    Reegel: regulaatori maks. vool ≥ mootori nimivool (vt mootori andmesilti). Mitme ventilaatori ühendamisel – sama tüüpi mootorid, liitke nende nimivoolud kokku. Valige varuga, kui mootori vool on mudeli piiri lähedal või ventilaator töötab sageli maksimaalsel astmel.
    Millal valida muu lahendus: sisseehitatud programmeeritava taimeri ja LCD-ga – ST2R4; ühekiiruseline NO/NC ja häirega – STRA4 või STTA4; juhtimiseks 0-10 VDC – STVS4; kõige lihtsamaks juhtimiseks – STR-4.

    Plussid

    • Kaks sõltumatult seadistatavat kiirust
    • Ümberlülitus välise kella / termostaadiga
    • TK, häire, CC / OC sisendid
    • Automaatne käivitus pärast pingekatkestust
    • Siinuskujuline väljundpinge
    • Metallist IP54 korpus

    Miinused / piirangud

    • Kella pole sisse ehitatud – vaja on välist kella või termostaati (sisseehitatud kell on ST2R4-l)
    • Astmeline (mitte sujuv) reguleerimine – kiirus valitakse fikseeritud pingete hulgast
    • Suur kaal ja mõõtmed võrreldes elektrooniliste regulaatoritega
    • Ainult siseruumides kasutamiseks, töötemperatuur kuni +35 °C
    • Ei sobi EC-ventilaatoritele ega sagedusmuunduriga juhitavatele mootoritele

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Ühendage kindlasti kaitsemaandus (PE).
    • Kontrollige, kas mootor sobib pingega reguleerimiseks ja kas selle nimivool ei ületa 2,5 A.
    • Toiteks on vajalik neutraal (N).
    • L1-väljund on pinge all ka ooterežiimis – arvestage sellega töid tehes.
    • Ühendage CL, CC, OC sisenditega ainult kuivkontakte.
    • Seade on raske – kinnitage see kandva seina või konstruktsiooni külge sobivate kinnitusvahenditega.
    • Ainult siseruumides kasutamiseks (-20…+35 °C, ilma kondensatsioonita); jätke ruumi jahutuseks.

    Kiire valikujuhend

    2,5 A
    3×400 VAC
    2 kiirust
    Päev / öö
    TK
    IP54
    Sobib, kui on vaja:
    • kolmefaasilisele ventilaatorile kuni 2,5 A kahe kiirusega kella või termostaadi järgi;
    • töö- / mittetööajarežiimiga objektidele;
    • termokontaktidega mootoritele.
    Kontrollige enne kasutamist:
    • mootori nimivoolu ja kas seda saab pingega reguleerida;
    • kas teil on kiiruste ümberlülitamiseks väline kell või termostaat;
    • paigalduskohta (12,59 kg, kuni +35 °C).
    Oluline meeldetuletus: SC2A4-25L55 kiirusi lülitab väline kell – sisseehitatud taimerit pole.

    KKK

    Kuidas kiirusi lülitatakse?
    Välise kella või termostaadiga CL-klemmide kaudu.
    Milliseid pingeid saab seadistada?
    Kõrge kiirus: 210 / 250 / 290 / 330 / 400 VAC; madal: 130 / 170 / 210 / 250 / 290 VAC.
    Kas see käivitub pärast pingekatkestust?
    Jah, tehnilises andmelehes on märgitud automaatne taaskäivitus.
    Mille poolest erineb ST2R4-st?
    ST2R4-l on sisseehitatud programmeeritav taimer, LCD-ekraan ja USB, SC2A4 kasutab aga välist kella.
    Kas on mootorikaitse?
    Jah, TK-klemmid ja 230 VAC / 1 A häireväljund.

    Kahekiiruseline kolmefaasilise ventilaatori trafo-kiiruseregulaator päev/öö | TK | 2,5A | 400VAC | pinnapealne | IP54 | Sentera Controls | SC2A4-25L55

    Sentera SC2A4-25L55 – kahekiiruseline kolmefaasilise ventilaatori trafo-regulaator päev/öö kuni 2,5 A, 3×400 VAC, kellasisend, TK, häire, CC/OC, siinuskujuline pinge, IP54.
