    Kahekordne diferentsiaalrõhuandur ekraaniga | 2×0-1000Pa | 2×0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4-juhtmeline | IP65 | Sentera Controls | DPD-F-1K0

    Tootekood: DPD-F-1K0
    Küsi
    Hind 241.47 € KM-ga
    ( 199.56 € KM-ta )
    376.70 € Säästa 135.23 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Kahekordne diferentsiaalrõhuandur ekraaniga | 2×0-1000Pa | 2×0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4-juhtmeline | IP65 | Sentera Controls | DPD-F-1K0

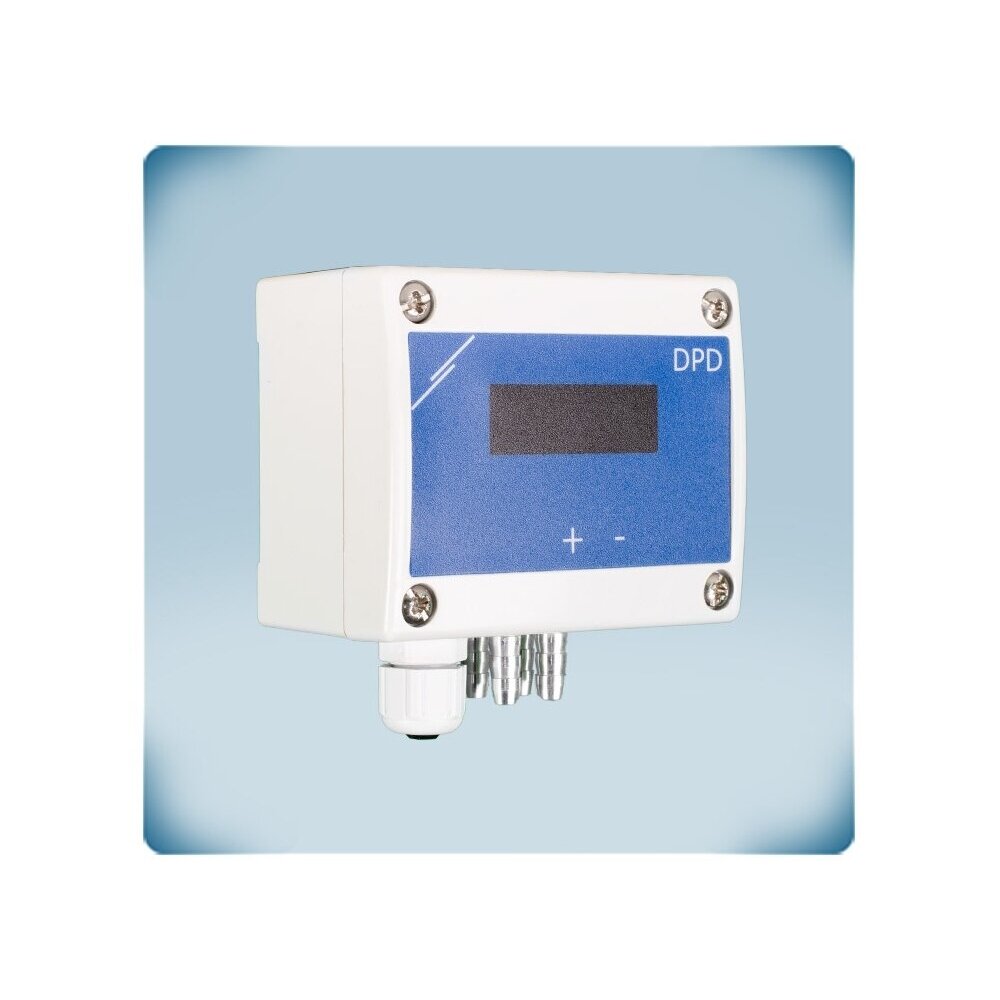

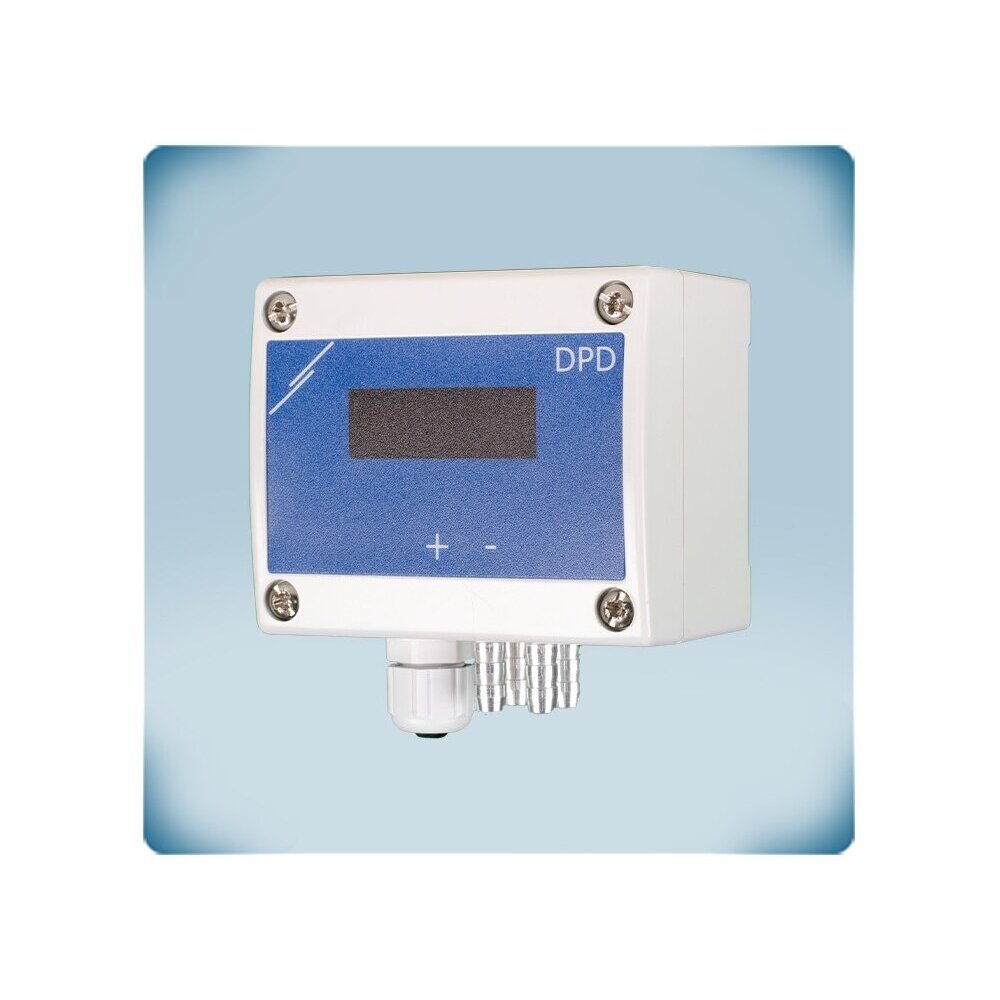

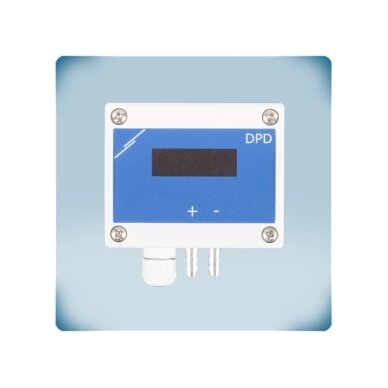

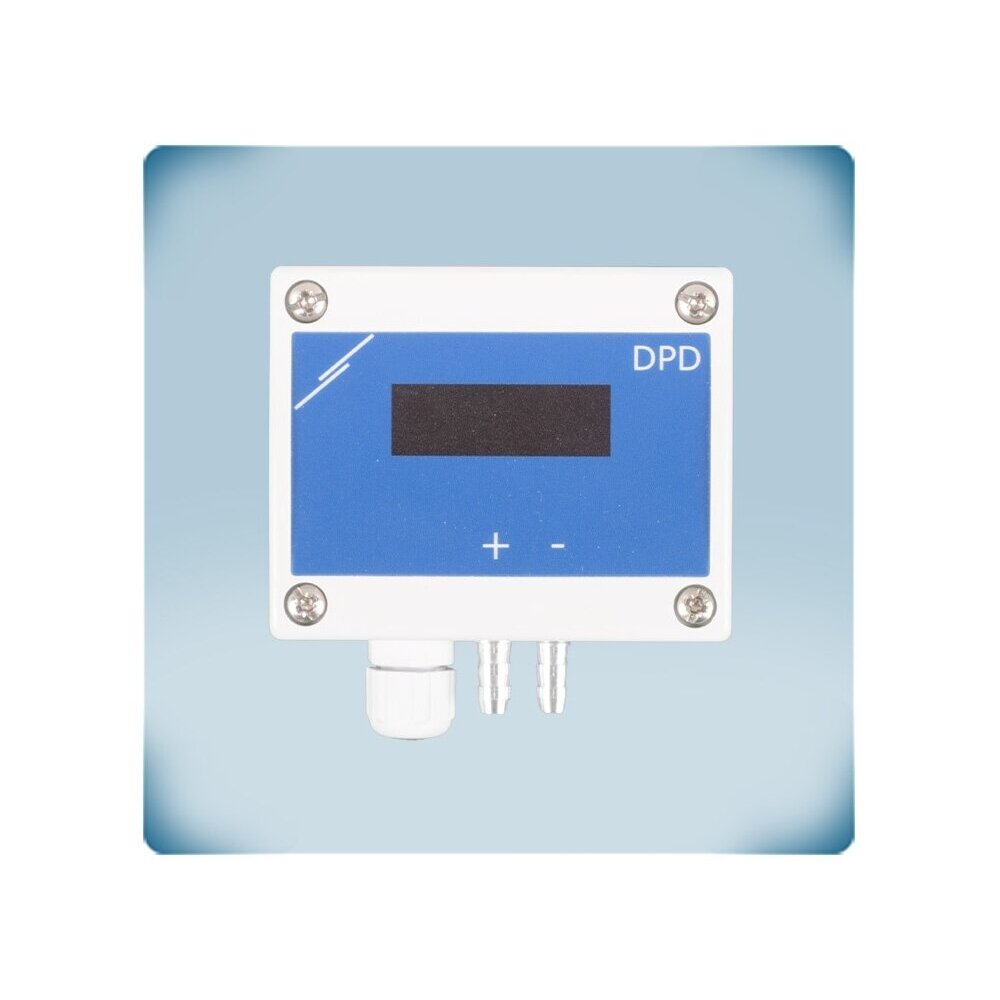

    DPD-F-1K0 – Sentera Controls ekraaniga kahekordne diferentsiaalrõhuandur, mille tehasemõõtevahemik on 0–1000 Pa. Sellesse on integreeritud kaks sõltumatut digitaalset diferentsiaalrõhuandurit ja kaks analoog- / moduleeritavat väljundit: 0-10 VDC, 0-20 mA või 0–100 % PWM signaal ning Modbus RTU side. Versioon -F – 4-juhtmeliseks ühenduseks eraldi toite- ja analoogväljundi GND-dega, toide ainult 18–34 VDC; korpus IP65, seinale paigaldatav.

    Põhimõte:
    Kaks rõhupunkti – üks korpus: nt ventilaatori rõhk ja filtri määrdumine, sissepuhke- ja väljatõmbepool või kaks tsooni mõõdetakse ühe seadmega, kahe sõltumatu väljundi ja ühise Modbus RTU liiniga. See tähendab vähem paigaldust, juhtmeid ja ruumi ventilatsiooniseadmes. Ekraan võimaldab väärtust kohe kohapeal näha – süsteemi käivitamisel ja häälestamisel pole vaja manomeetrit kaasas kanda.
    Mõõtevahemik
    2 × 0–1000 Pa (tehase seadistus)
    Väljund
    2 × 0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Toide
    18–34 VDC
    Kaitseklass
    IP65, ASA korpus, LED-ekraan

    Tööpõhimõte

    Andur kinnitatakse seinale või muule kindlale pinnale mõõtepunktide lähedal ning alumiiniumotsikutega „+“ ja „–“ (6 mm voolikule) ühendatakse voolikutega mõõtepunktid – kummagi kahest andurist eraldi. Ühendamiseks on mugav kasutada Sentera komplekte PSET-PVC-200 või PSET-QF-200, õhukiiruse jaoks – Pitot' toru komplekte PSET-PTS-200 / PSET-PTL-200.

    Kumbki kahest integreeritud digitaalandurist mõõdab rõhuvahet; saadaval on kolm režiimi: diferentsiaalrõhk (Pa), õhu mahuvoog (m³/h – ventilaatori K-teguri või Q = A × V järgi) ja õhukiirus (m/s – välise Pitot' toru komplektiga PSET-PTX-200). Tehases on väljund kalibreeritud: 0 V juures 0 Pa, 10 V juures 1000 Pa. Modbus RTU kaudu (programm 3SModbus või konfigureerija Sensistant) seadistatakse tööaken (min. vahemik 50 Pa rõhule, 10 m³/h voolule, 1 m/s kiirusele), väljundi tüüp, reaktsiooniaeg 0,1–10 s. Ekraanil kuvatakse diferentsiaalrõhk või õhuvool.

    Analoogsignaal juhib otse Sentera kiiruseregulaatorit, sagedusmuundurit või EC-ventilaatorit – nii hoitakse kanalis või ruumis püsivat rõhku ja BMS saab Modbusi kaudu täpse väärtuse. Vahemik 0–1000 Pa on kõige levinum valik filtrite määrdumise ja kanalirõhu jaoks kommertsventilatsioonisüsteemides, kus tööpunkt on paarsada Pa.

    Kasu DPD-F-1K0?
    Üks seade – rõhu, vooluhulga ja kiiruse mõõtmine, analoog- ja Modbus RTU väljund, programmeeritav vahemik, kaks sõltumatut kanalit, kohalik ekraan ja IP65 korpus. Laos piisab ühest mudelist paljude objektide jaoks.

    Tehnilised andmed

    Toote tüüp Kahekordne diferentsiaalrõhuandur ekraaniga
    Tootja / kood Sentera Controls / DPD-F-1K0
    Seeria DPD (-F / -G; 0–1000 Pa, 0–2000 Pa, 0–4000 Pa, 0–10 000 Pa)
    Andurite arv 2 (sõltumatud digitaalsed)
    Mõõtevahemik 0–1000 Pa iga anduri kohta (tehase seadistus)
    Töörežiimid Diferentsiaalrõhk, õhuvool (K-tegur või Q = A × V), õhukiirus (PSET-PTX-200-ga)
    Min. tööinterval 50 Pa (rõhk), 10 m³/h (vooluhulk), 1 m/s (kiirus)
    Täpsus ±2 % töövahemikust
    Reaktsiooniaeg 0,1–10 s (valitav)
    Väljundid AO1 ja AO2 – üks kummagi anduri kohta: 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) või 0–100 % PWM 1 kHz (RL ≥ 50 kΩ)
    Tehase väljund 0 V juures 0 Pa, 10 V juures 1000 Pa
    PWM toide Sisemine 3,3 või 12 VDC (džemperid JP1/JP2) või väline pull-up takisti kaudu
    Side Modbus RTU (RS485, A, /B); konfigureerimine 3SModbus või Sensistant abil
    Toitepinge 18–34 VDC (ainult alalisvool)
    Tarbimine maks. 1,85 W, Imax 100 mA (18–34 VDC)
    Ühendamine Vähemalt 4 juhet, eraldi toite ja väljundi GND (-F)
    Klemmid Vin, GND, A, /B, AO1, GND, AO2, GND
    Ekraan 4-kohaline 7-segmendiline LED (rõhk või õhuvool)
    Nupud / indikatsioon SW1 ja SW2 – iga anduri kalibreerimine või Modbus registrite lähtestamine; LED: vilgub siniselt – kalibreerimine / lähtestamine, vilgub roheliselt – Modbus side, põleb – normaaltöö
    Rõhuotsikud Alumiinium, torule Ø6 mm
    Juhtmete ristlõige 1,5 mm²; kaabliläbiviik 3–6 mm
    Korpus ASA-plast, hall (RAL 9002), seinale paigaldatav
    Kaitseklass IP65 (EN 60529)
    Töökeskkond -5…+65 °C, < 95 % rH, kondenseerumiseta
    Keskkond Puhas õhk, mitteagressiivsed ja mittesüttivad gaasid
    Kaal 0,15 kg (neto)
    Pakendi mõõtmed 95 × 85 × 70 mm
    Vastavus EMC 2014/30/EL (EN 61326-1, EN 61326-2-3), WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Kaks sõltumatut kanalit – kaks rõhupunkti eraldi väljunditega AO1 ja AO2 – üks andur kahe asemel.
    • Kolm mõõterežiimi – diferentsiaalrõhk, õhuvool m³/h K-teguri või ristlõike järgi ning õhukiirus m/s Pitot' torul.
    • Valitav väljund – 0-10 VDC, 0-20 mA või PWM – sobib regulaatoritele, sagedusmuunduritele, EC-ventilaatoritele ja kontrolleritele.
    • Modbus RTU – kõik mõõdetavad väärtused ja seaded on kättesaadavad BMS-ist / SCADA-st; konfigureeritakse 3SModbus või Sensistant abil.
    • Programmeeritav tööaken – min. ja maks. piire saab kitsendada (kuni 50 Pa intervallini) – väljundsignaali kasutatakse ära ainult vajaliku rõhu jaoks.
    • Reaktsiooniaeg 0,1–10 s – summutab pulsatsioone ja turbulentsi, signaal regulaatorile on stabiilne.
    • Nullkalibreerimine nupuga – SW1 / SW2 – kiire nullikontroll objektil, samuti Modbus registrite lähtestamine tehaseseadetele.
    • LED-ekraan – 4-kohaline näit kohapeal – mugav käivitamisel, häälestamisel ja hooldusel.
    • PWM sisemise või välise toitega – džemperiga valitakse 3,3 või 12 VDC sisemine PWM-toide või väline pull-up takisti kaudu.
    • Eraldi toite- ja väljundi-GND – 4-juhtmeline ühendus – signaali-GND on toitest eraldatud, mistõttu andur sobib ühisesse 24 VDC võrku koos teiste seadmetega.

    Kus kasutatakse?

    • Korraga kaks mõõtepunkti – nt ventilaator ja filter, sissepuhe ja väljatõmme
    • Filtrite määrdumise kontroll ventilatsiooniseadmetes
    • Püsirõhu hoidmine õhukanalis (VAV-süsteemid)
    • Õhuvoolu mõõtmine ventilaatori K-teguri kaudu
    • Õhukiiruse mõõtmine õhukanalis Pitot' toruga
    • Minimaalsete ventilatsiooninormide tagamine hoonetes
    • Puhasruumid, köögid, laborid – rõhu jälgimine

    Kasutamine vastavalt vajadusele

    Ventilatsiooniseadmete hooldustehnikule.
    kaks 0–1000 Pa kanalit jälgivad samal ajal sissepuhke- ja väljatõmbefiltreid, seetõttu planeeritakse vahetus tegeliku rõhulanguse järgi.
    Hoone tehnilise hoolduse teenistusele.
    ekraanil on kohapeal näha rõhk või õhuvool ning kaks kanalit võimaldavad ühe seadmega hooldada süsteemi kahte punkti.
    Elektrikilpide paigaldajale 24 VDC magistraaliga.
    Versiooni -F eraldi toite- ja väljundi-GND võimaldab ühendada anduri ühisesse DC-võrku koos teiste seadmetega.

    Praktiline kasutus

    Kui ventilatsiooniseadmes tuleb samaaegselt jälgida filtrit ja hoida kanalis püsivat rõhku, siis ühendatakse ühe DPD-F-1K0 kanal filtri ette ja taha ning teine kanalisse; AO2 tehaseskaalaga 100 Pa = 1 V juhib ventilaatori regulaatorit ning AO1 või Modbus RTU teatab BMS-ile filtri määrdumisest. Mõlemat punkti häälestades saab neid ekraanil kontrollida.

    Rakendusjuhend: kuidas kasutatakse praktikas

    DPD-F-1K0 kohandub erinevatele objektidele – muutub vaid see, kuhu voolikud ühendatakse ja kuhu signaal suunatakse:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Õhukäitlusseade andur 1 – ventilaatori rõhk, andur 2 – filter; AO1 → regulaator, AO2 → BMS Üks andur juhib ventilaatorit ja jälgib filtrit Iga kanal konfigureeritakse eraldi
    Ventilatsiooniseadme filter Voolikud enne ja pärast filtrit; AO1 või Modbus → BMS Filtri ummistumisel – alarm ja õigeaegselt planeeritud vahetus Kitsendage tööakent filtri rõhupiiridele
    Konstantne rõhk õhukanalis Õhukanali punkt ja keskkond; AO1 → Sentera regulaator / sagedusmuundur / EC-ventilaator Ventilaatori kiirust muudetakse nii, et rõhk püsiks konstantne Suurendage reaktsiooniaega, kui signaal pulseerib
    Õhuvoolu mõõtmine Ventilaatori sisselaskeotsiku mõõtepunktid (PSET-PVC-200) Andur näitab ja edastab m³/h K-teguri alusel K-teguri leiate ventilaatori dokumentatsioonist
    Õhukiirus õhukanalis Pitot' toru PSET-PTS-200 / PSET-PTL-200 Mõõdetakse m/s, vooluhulk arvutatakse Q = A × V Paigaldage Pitot' toru õhukanali sirgele lõigule
    BMS-iga objekt Modbus RTU (A, /B) Väärtusi ja seadeid hallatakse tsentraalselt Ärge segage -F ja -G versioone samas võrgus

    Kuidas valida kahe rõhu anduri vahemikku

    Mõõtevahemik / ühendus Soovitatav mudel
    0–1000 Pa, 3-juhtmeline, 24 VAC/VDC DPD-G-1K0 (filtrid, kanalirõhk, VAV)
    0–1000 Pa, 4-juhtmeline, 18–34 VDC DPD-F-1K0 (filtrid, kanalirõhk, VAV) ← see mudel
    0–2000 Pa, 3-juhtmeline, 24 VAC/VDC DPD-G-2K0 (universaalne AHU / ventilaatorid)
    0–2000 Pa, 4-juhtmeline, 18–34 VDC DPD-F-2K0 (universaalne AHU / ventilaatorid)
    0–4000 Pa, 3-juhtmeline, 24 VAC/VDC DPD-G-4K0 (kõrgema rõhuga ventilaatorid)
    0–4000 Pa, 4-juhtmeline, 18–34 VDC DPD-F-4K0 (kõrgema rõhuga ventilaatorid)
    0–10 000 Pa, 3-juhtmeline, 24 VAC/VDC DPD-G-10K (kõrgsurve-tööstus)
    0–10 000 Pa, 4-juhtmeline, 18–34 VDC DPD-F-10K (kõrgsurve-tööstus)
    Reegel: valige vahemik nii, et suurim töörõhk oleks umbes 50–80 % ülempiirist – Modbus RTU kaudu saab tööakent kitsendada, kuid mitte laiendada. -G (3-juhtmeline) versioon sobib 24 VAC või DC toiteks ühise GND-ga; -F (4-juhtmeline) – ainult DC eraldi GND-dega, kui väljundi GND peab olema toite GND-st eraldatud (nt DC-toitega võrkudes teiste seadmetega). Ärge segage -F ja -G ühes võrgus.
    Millal valida muu lahendus: ilma ekraanita – HPD seeria; ühele punktile – DPS (ekraaniga) või HPS (ilma ekraanita); väikestele ruumirõhkudele – DPS-x--LP / HPS-x--LP (-125…+125 Pa); ühenduskomplektid PSET-PVC-200, PSET-QF-200, Pitot' torud PSET-PTS-200 / PSET-PTL-200; Modbus konfigureerimiseks – CNVT-USB-RS485-SET muundur; 24 VDC toiteks – SEPS8-24-40.

    Plussid

    • Kaks sõltumatut andurit ja väljundit ühes korpuses
    • Rõhk, õhuvool ja kiirus ühes andur-muunduris
    • 0-10 VDC / 0-20 mA / PWM väljund ja Modbus RTU
    • Programmeeritav tööaken ja reaktsiooniaeg
    • Täpsus ±2 % töövahemikust
    • IP65 ASA korpus, alumiiniumotsikud
    • 4-kohaline LED-ekraan väärtuse kuvamiseks kohapeal

    Miinused / piirangud

    • Ainult puhtale õhule ja mitteagressiivsetele, mittesüttivatele gaasidele; töökeskkond -5…+65 °C
    • Täielikuks seadistamiseks on vaja Modbus RTU-d (3SModbus / Sensistant) ja CNVT-USB-RS485 muundurit
    • Toide ainult DC ja ühendus vähemalt 4 juhtmega; 24 VAC toite jaoks – DPD-G-1K0
    • -125…+125 Pa versiooni pole – ruumide rõhuvahe jaoks valige DPS-F--LP
    • Õhukiiruse jaoks on vaja eraldi Pitot' toru komplekti PSET-PTS-200 / PSET-PTL-200

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik / automaatik, toide lahti ühendatud.
    • Toide ainult 18–34 VDC.
    • Versioon -F ei sobi 3-juhtmeliseks ühenduseks: kasutage vähemalt 4 juhet ning ärge ühendage toite ja väljundi GND-d omavahel – vastasel juhul on mõõtmine vale.
    • Ärge kasutage -F ja -G tüüpi andureid samas võrgus.
    • Andur on mõeldud ainult puhtale õhule ja mitteagressiivsetele, mittesüttivatele gaasidele; töökeskkond -5…+65 °C, < 95 % rH, kondenseerumiseta.

    Kiire valikujuhend

    2 × 0–1000 Pa
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    18–34 VDC
    IP65
    LED-ekraan
    Sobib, kui on vaja:
    • mõõta kahte rõhupunkti ühe seadmega;
    • mõõta rõhuerinevust vahemikus 0–1000 Pa ja edastada see regulaatorile või BMS-ile;
    • hoida püsivat rõhku või vooluhulka ventilaatorit juhtides;
    • integreerida mõõtmine BMS-i Modbus RTU kaudu.
    Kontrollige enne kasutamist:
    • suurim töörõhk – kas see mahub vahemikku 0–1000 Pa;
    • kontrolleri toide ja ühendus: 3 juhet ühise GND-ga (-G) või 4 juhet eraldi GND-dega (-F);
    • kas on vaja õhuvoolu (ventilaatori K-tegur) või kiiruse (Pitot' komplekt) mõõtmist.
    Oluline meeldetuletus: DPD-F-1K0 mõõdab ainult puhta õhu ja mitteagressiivsete, mittesüttivate gaaside rõhuerinevust; ühendusvoolikud ja Pitot' torud tellitakse eraldi.

    KKK

    Kas andurit DPD-F-1K0 saab toita 24 VAC-ga?
    Ei – -F versiooni toide on ainult 18–34 VDC, 24 VAC toite jaoks valige DPD-G-1K0.
    Kas mõõtevahemikku saab muuta?
    Modbus RTU kaudu saab tööakent kitsendada kuni 50 Pa intervallini tehase vahemikus 0–1000 Pa, kuid laiendada seda ei saa.
    Kas andur mõõdab õhuvoolu ja kiirust?
    Jah – õhuvoolu m³/h ventilaatori K-teguri või Q = A × V järgi ning õhukiirust m/s Pitot' toru komplektiga PSET-PTS-200 või PSET-PTL-200.
    Milliseid signaale ma saan?
    Kaks väljundit AO1 ja AO2 (üks kummagi anduri jaoks) valitava 0-10 VDC, 0-20 mA või PWM signaaliga ning Modbus RTU side.
    Kas on ekraan?
    Jah, 4-kohaline 7-segmendiline LED-ekraan näitab diferentsiaalrõhku või õhuvoolu.
    Kuidas andurit konfigureerida?
    RS485 kaudu CNVT-USB-RS485 muunduri ja Sentera 3SModbus programmi või Sensistant konfiguraatoriga.

    Kahekordne diferentsiaalrõhuandur ekraaniga | 2×0-1000Pa | 2×0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4-juhtmeline | IP65 | Sentera Controls | DPD-F-1K0

    Sentera DPD-F-1K0 – kahekordne diferentsiaalrõhuandur ekraaniga 0–1000 Pa kahe kanaliga, 0-10 VDC / 0-20 mA / PWM ja Modbus RTU, 18–34 VDC, 4-juhtmeline, IP65 – filtrite määrdumise kontrolliks, püsirõhu hoidmiseks õhukanalis ja õhuvoolu mõõtmiseks väikestes ja keskmistes ventilatsioonisüsteemides.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
