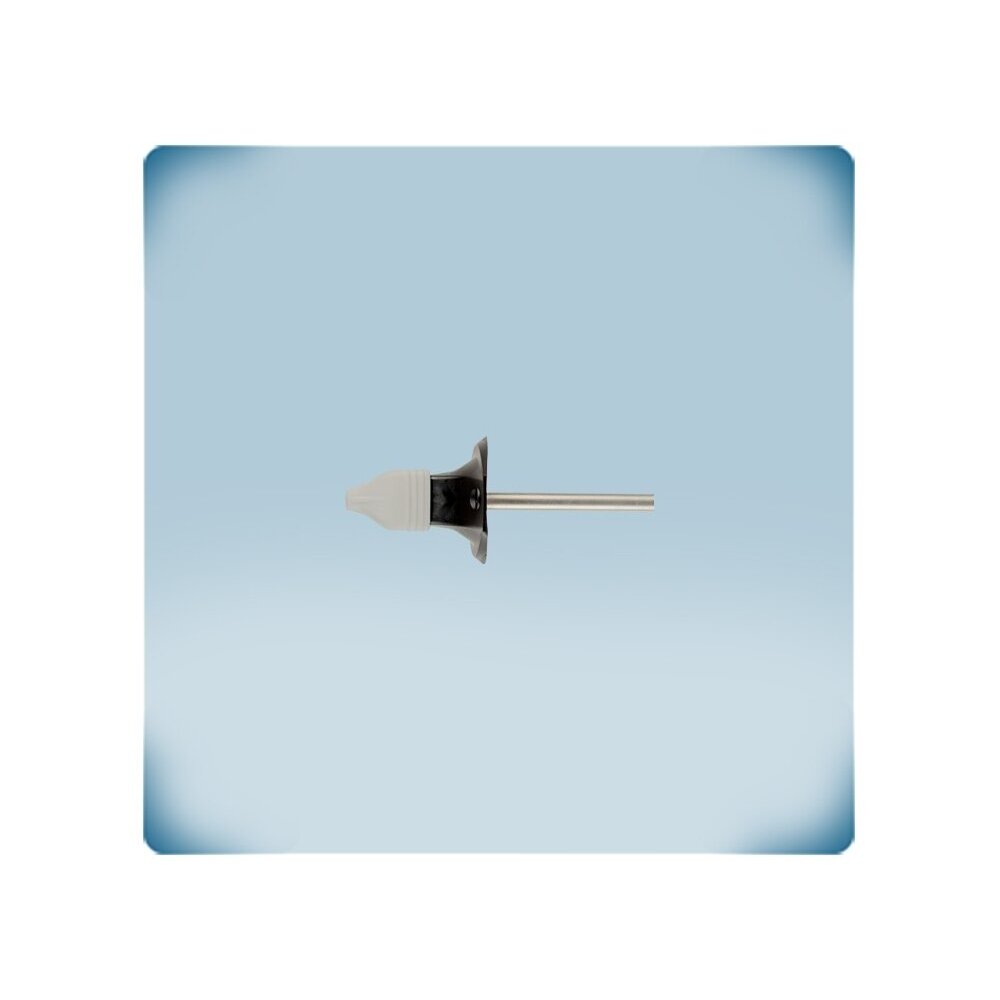

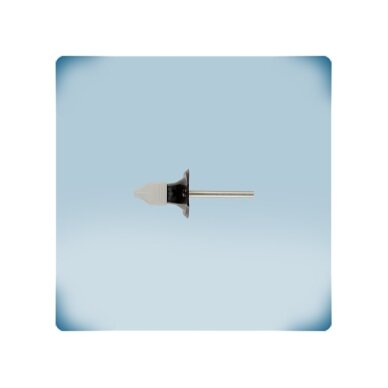

    Uus   -25.76€Kanali temperatuuriandur | -30-70°C | Modbus RTU | 24VDC PoM | RJ45 | 85mm | IP65 | Sentera Controls | DTS-M-080 1

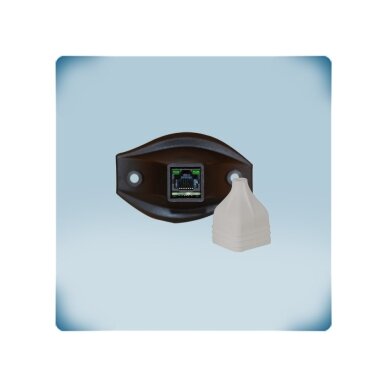

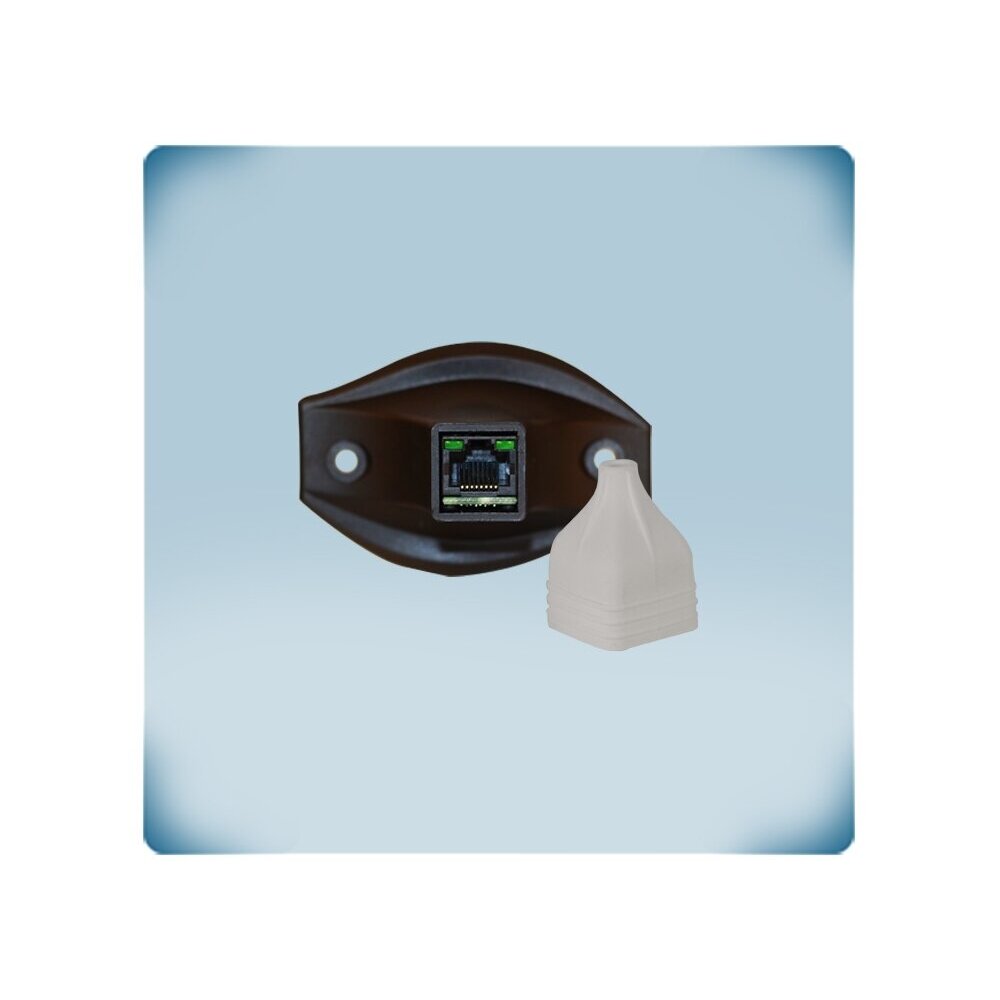

    Uus   -25.76€Kanali temperatuuriandur | -30-70°C | Modbus RTU | 24VDC PoM | RJ45 | 85mm | IP65 | Sentera Controls | DTS-M-080 2

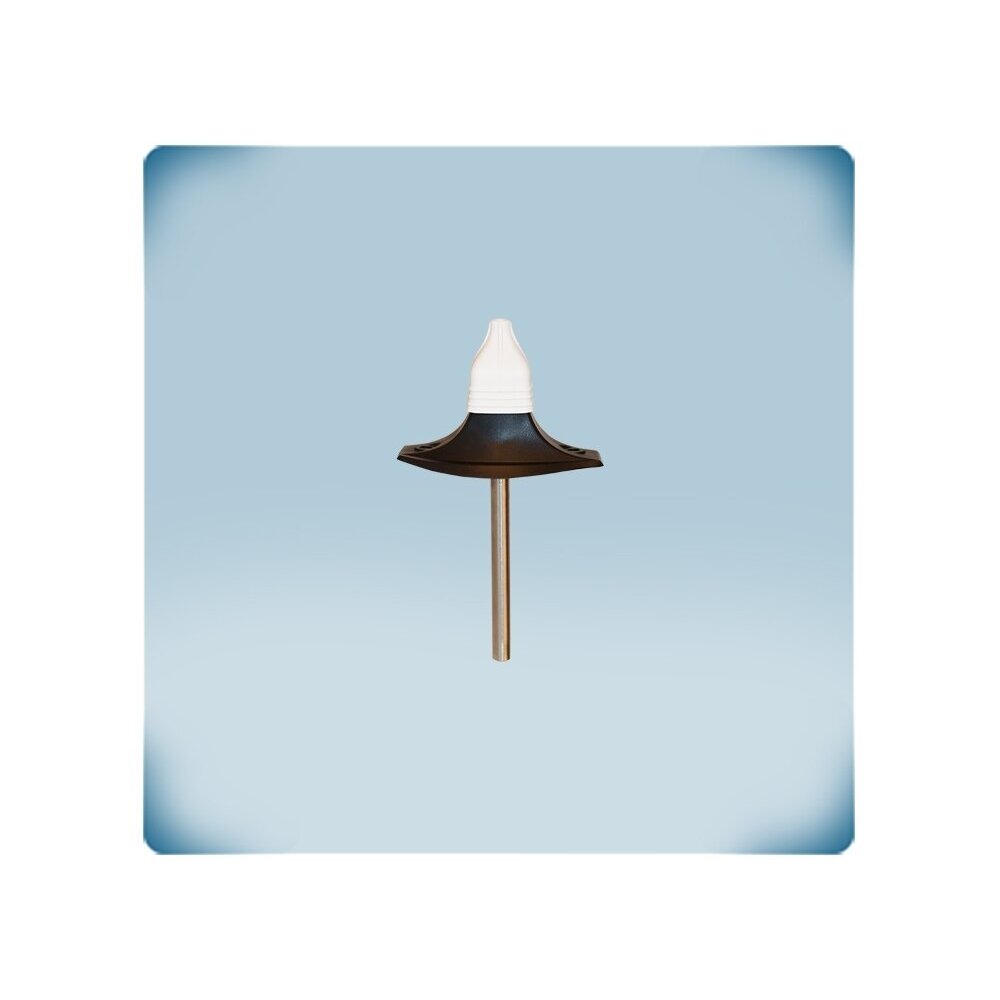

    Kanali temperatuuriandur | -30-70°C | Modbus RTU | 24VDC PoM | RJ45 | 85mm | IP65 | Sentera Controls | DTS-M-080

    Tootekood: DTS-M-080
    Küsi
    Hind 45.99 € KM-ga
    ( 38.01 € KM-ta )
    71.75 € Säästa 25.76 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Kanali temperatuuriandur | -30-70°C | Modbus RTU | 24VDC PoM | RJ45 | 85mm | IP65 | Sentera Controls | DTS-M-080

    DTS-M-080 – Sentera Controls digitaalne kanali temperatuuriandur Modbus RTU (RS485) sidega. Mõõtevahemik -30…+70 °C, täpsus ±1 °C, 85 mm roostevabast terasest sond. Toide 24 VDC Modbusi kaudu (PoM) – toide ja side tulevad ühe kaabliga RJ45 pesa kaudu.

    Põhimõte:
    Üks UTP kaabel RJ45 pistikuga – ja andur on juba toidetud ning edastab temperatuuri Modbus võrku. Eraldi toitejuhet ja analoogsignaali muundureid pole vaja.
    Mõõtevahemik
    -30…+70 °C, ±1 °C
    Side
    Modbus RTU (RS485)
    Toide
    24 VDC Modbusi kaudu (PoM), RJ45
    Kaitse
    IP65, sond 85 mm

    Tööpõhimõte

    Andur kinnitatakse kanalile ja 85 mm Ø8 mm roostevabast terasest sond sisestatakse õhuvoolu. RJ45 pessa ühendatakse üks kaabel, mille kaudu tulevad nii 24 VDC toide kui ka Modbus RTU signaalid: kontaktid 1, 2 – +24 VDC, 3, 4 – A, 5, 6 – /B, 7, 8 – GND.

    Andur mõõdab õhutemperatuuri vahemikus -30…+70 °C täpsusega ±1 °C ja esitab selle Modbus RTU registrites. Vasakpoolne roheline LED näitab toidet, vilkuvad rohelised LED-id aktiivset Modbus-sidet.

    Tulemus – digitaalne kanali temperatuur kontrolleris, BMS-is või SCADA-s ilma analoogmuunduriteta ning sileda terassondi on lihtne puhastada, seetõttu sobib andur ka hügieenilistele kanalitele. Andur ühendatakse ainult Modbus-võrku (mitte PT1000 ega 0-10 VDC sisendisse); toiteks Modbusi kaudu on mugav kasutada DPOM8-24-20 ja seinale paigaldamiseks – hoidikut DTS-MB-BK-ASM.

    Kasu DTS-M-080?
    Vähem juhtmeid ja vigu paigaldamisel: toide ja andmed ühes RJ45 kaablis ning temperatuur on digitaalne – signaalikadudeta pikkadel liinidel.

    Tehnilised andmed

    Toote tüüp Kanali temperatuuriandur Modbus RTU-ga
    Tootja / kood Sentera Controls / DTS-M-080
    Seeria DTS-M (85 / 165 mm)
    Mõõtevahemik -30…+70 °C
    Täpsus ±1 °C
    Side Modbus RTU (RS485)
    Toide 24 VDC Modbusi kaudu (PoM)
    Energiakulu Maks. 0,192 W; Imax 8 mA
    Ühendus RJ45 (8 kontakti): 1, 2 – +24 VDC; 3, 4 – A; 5, 6 – /B; 7, 8 – GND
    Indikatsioon Roheline LED – toide; vilkuvad rohelised LED-id – Modbus side
    Sond Roostevaba teras, Ø8 mm, pikkus 85 mm
    Kogukõrgus 142,5 mm
    Kaitseklass IP65 (EN 60529)
    Töökeskkond -30…+70 °C, 5–95 % rH, kondenseerumiseta
    Kaal 0,043 kg (neto)
    Vastavus LVD 2014/35/EL (EN 60730-1), EMC 2014/30/EL (EN 61326-1, -2-3, -2-5), WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Modbus RTU (RS485) – temperatuuri loeb kontroller, BMS või SCADA.
    • Power over Modbus – 24 VDC toide samas kaablis RJ45 kaudu.
    • RJ45 ühendus – üks pistik nelja klemmi asemel – vähem ühendusvigu.
    • 85 mm roostevabast terasest sond – kergesti puhastatav, vähe hooldust.
    • Väikesed kulud – kuni 0,192 W (Imax 8 mA) – PoM-liinile langeb minimaalne koormus.
    • LED-indikatsioon – toite ja side olek on kohe nähtav.
    • IP65 – sobib ka niiskematele kanalitele.
    • Seinale paigaldus – hoidikuga DTS-MB-BK-ASM mõõdab sama andur ka ruumi õhku.

    Kus kasutatakse?

    • Sissepuhke- ja väljatõmbeõhu kanalid
    • Ventilatsiooniseadmete Modbus automaatika
    • BMS-i kanalitemperatuuri seire
    • Soojustagastusseadmed, kanalkütteseadmed ja -jahutid
    • Hügieenikanalid, mida tuleb puhastada
    • Objektid, kus juba kasutatakse Sentera Modbus-seadmeid
    • Kompaktsed ventilatsiooniseadmed ja kitsamad õhukanalid

    Kasutamine vastavalt vajadusele

    BMS-i integraatorile.
    Temperatuur kohe Modbus RTU registris – ilma analoogteisenduse ja kalibreerimiseta.
    Soojustagastusseadmete tootjale.
    85 mm sond ja RJ45 ühendus – kompaktne digitaalandur seadme kanalile.
    Ventilatsioonipaigaldajale.
    RJ45 pistik klemmide asemel – kiire ühendus ilma vigadeta.

    Praktiline kasutus

    Kui soojustagasti Modbus-kontrollerile on vaja sissepuhkeõhu temperatuuri, siis paigaldatakse DTS-M-080 kanalisse, ühendatakse ühe UTP kaabliga RJ45-ga DPOM8-24-20 külge ja see tarbib 24 VDC PoM-liinilt vaid kuni 0,192 W.

    Rakendusjuhend: kuidas kasutatakse praktikas

    DTS-M-080 ühendatakse Modbus RTU võrku; muutub vaid see, mis temperatuuri loeb:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Ventilatsiooniseade Modbus kontrolleriga DTS-M-080 sissepuhkeõhu kanalis → RJ45 → Modbus-liin Kontroller reguleerib küttekeha / ventilaatoreid sissepuhkeõhu temperatuuri järgi Igale seadmele – unikaalne Modbusi aadress
    BMS-objekt Mitu DTS-M-080 erinevates kanalites → DPOM8-24-20 → BMS Kõik kanalite temperatuurid ühes võrgus DPOM8 annab 24 VDC ja töötab Modbusi kordajana
    Väljatõmme välisõhuga võrdlemisega DTS-M-080 väljatõmbeõhu kanalis Andmeid kasutatakse rekuperatsiooni efektiivsuse ja režiimide jaoks Vahemik -30…+70 °C
    Õhukanali kinnitus seinale DTS-M-080 + DTS-MB-BK-ASM hoidik Andur paigaldatakse siledale pinnale, nt ruumi seinale Kinnitus tuleb osta eraldi

    Kuidas valida Modbus temperatuuriandurit

    Paigalduskoht / sond Soovitatav mudel
    Õhukanal, sond 85 mm DTS-M-080 (kanali, 85 mm) ← see mudel
    Õhukanal, sond 165 mm DTS-M-160 (kanali, 165 mm)
    Veetoru, pealepandav DTP-M (toru, 0–85 °C)
    DTS-M kinnitus seinale DTS-MB-BK-ASM (hoidik)
    Reegel: valige sondi pikkus õhukanali suuruse järgi, et element oleks õhuvoolu keskosas: 85 mm – väiksematele kanalitele, 165 mm – suurematele. Veetorudele – DTP-M.
    Millal valida muu lahendus: passiivsed andurid PT sisendiga kontrolleritele – TUTSN (kanali), ROTSN (ruumi), FLTSN (kaabliga); toiteks ja Modbus liinile – DPOM8-24-20 (Power over Modbus moodul repiiteriga).

    Plussid

    • Modbus RTU – digitaalne signaal
    • 24 VDC toide Modbusi kaudu (PoM)
    • RJ45 ühendus – kiire paigaldus
    • IP65
    • Hõlpsasti puhastatav 85 mm roostevabast terasest sond
    • LED-indikatsioon

    Miinused / piirangud

    • Täpsus ±1 °C – täppisvajaduste jaoks ei pruugi piisata
    • Analoog-0-10 VDC väljundit pole – vaja on Modbus-kontrollerit; PT-sisendiga kontrolleri jaoks valige passiivne TUTSN
    • Vaja on 24 VDC Modbus-toidet, selleks on mõeldud DPOM8-24-20
    • Vahemik -30…+70 °C

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud paigaldaja, toide lahti ühendatud.
    • Toide ainult 24 VDC Modbusi kaudu; järgige RJ45 kontaktide jaotust.
    • Paigaldage kanalitesse, mille temperatuur on -30…+70 °C, ilma kondensaadita.
    • Määrake igale Modbus-seadmele unikaalne aadress.

    Kiire valikujuhend

    Modbus RTU
    24 VDC PoM
    RJ45
    85 mm
    IP65
    Sobib, kui on vaja:
    • mõõta õhukanali temperatuuri Modbus RTU võrgus;
    • vähendada kaablite arvu Power over Modbus abil;
    • integreerida temperatuur BMS-i ilma analoogmuunduriteta.
    Kontrollige enne kasutamist:
    • kas kontrolleril / BMS-il on Modbus RTU;
    • kas on 24 VDC PoM toide (nt DPOM8-24-20);
    • kas 85 mm sondi pikkus sobib õhukanalile.
    Oluline meeldetuletus: DTS-M-080-l pole PT- ega 0-10 VDC väljundit – see töötab ainult Modbus RTU võrgus.

    KKK

    Kuidas andurit toidetakse?
    Seda toidetakse 24 VDC-ga Modbusi kaudu (PoM) sama kaabliga RJ45 pesa kaudu.
    Milline on täpsus?
    Täpsus on ±1 °C kogu vahemikus -30…+70 °C.
    Kas 0-10 VDC sisendisse on võimalik ühendada?
    Mitte otse, sest andur-muundur omab ainult Modbus RTU väljundit.
    Mille poolest erinevad DTS-M-080 ja DTS-M-160?
    Need erinevad sondi pikkuse poolest: 85 mm ja 165 mm.
    Kas seda saab paigaldada seinale?
    Jah, eraldi ostetava hoidikuga DTS-MB-BK-ASM.
    Kui palju energiat see tarbib?
    Andur tarbib kuni 0,192 W, vool ei ületa 8 mA.

    Kanali temperatuuriandur | -30-70°C | Modbus RTU | 24VDC PoM | RJ45 | 85mm | IP65 | Sentera Controls | DTS-M-080

    Sentera DTS-M-080 – kanali temperatuuriandur -30…+70 °C Modbus RTU-ga, 24 VDC Power over Modbus toitega RJ45 kaudu, 85 mm roostevaba terase sondi ja IP65-ga.
