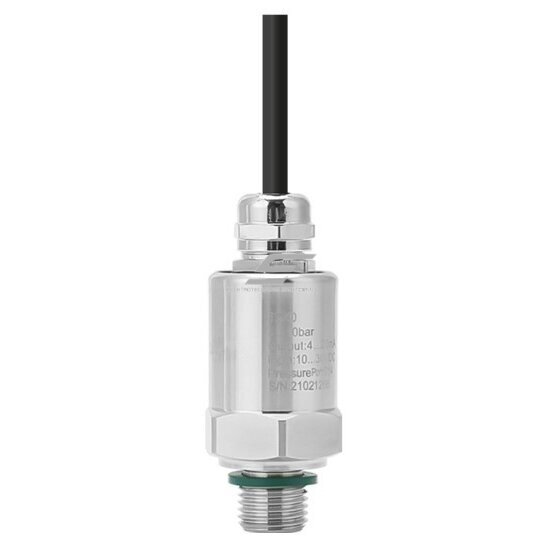

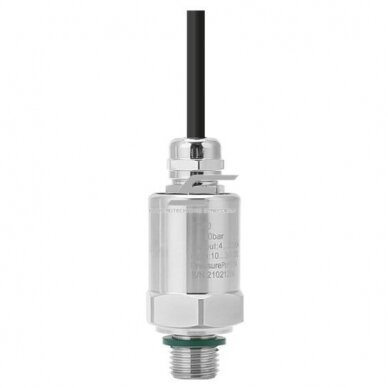

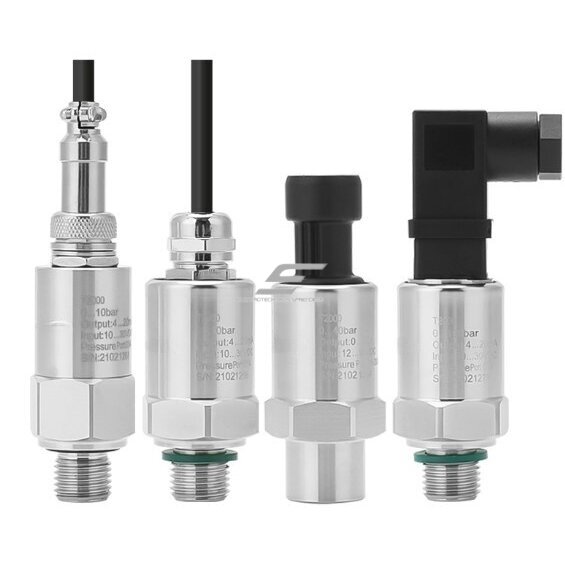

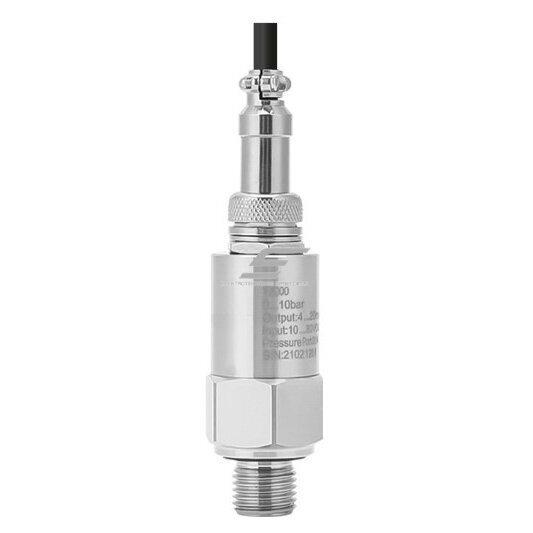

Keraamiline rõhuandur anduriga -100kPa–6MPa | 0–60MPa | IP54/65

Üldised parameetrid
Mõõtevahemik: -100 kPa – 0,3 MPa ... 6 MPa, 0 – 0,3 MPa ... 60 MPa

Ülekoormusrõhk: 1,5× täisskaalast (kuni 80 MPa)

Purskerõhk: 2× täisskaalast (kuni 90 MPa)

Täpsus: ±0,5% täisskaalast, ±1,0% täisskaalast

Stabiilsus: < 0,5% täisskaalast aastas

Töötamistemperatuur: -20 ~ +85 ℃

Hoidmistemperatuur: -40 ~ +100 ℃

Keskkonna sobivus: gaasid või vedelikud, mis sobivad kokku 1Cr18Ni9Ti, 304 roostevaba terase, fluorokummi (FKM) või nitriilkummiga (NBR)

Väljundrežiim: kahejuhtmeline / kolmejuhtmeline

Väljundsignaal:

4~20 mA (kahejuhtmeline)

0,5~4,5 V (kolmejuhtmeline)

0~5 V (kolmejuhtmeline)

0~10 V (kolmejuhtmeline)

Toitepinge:

8–36 V DC (4–20 mA)

4,75–5,25 V DC (0,5–4,5 V)

8–36 V DC (0–5 V)

12–36 V DC (0–10 V)

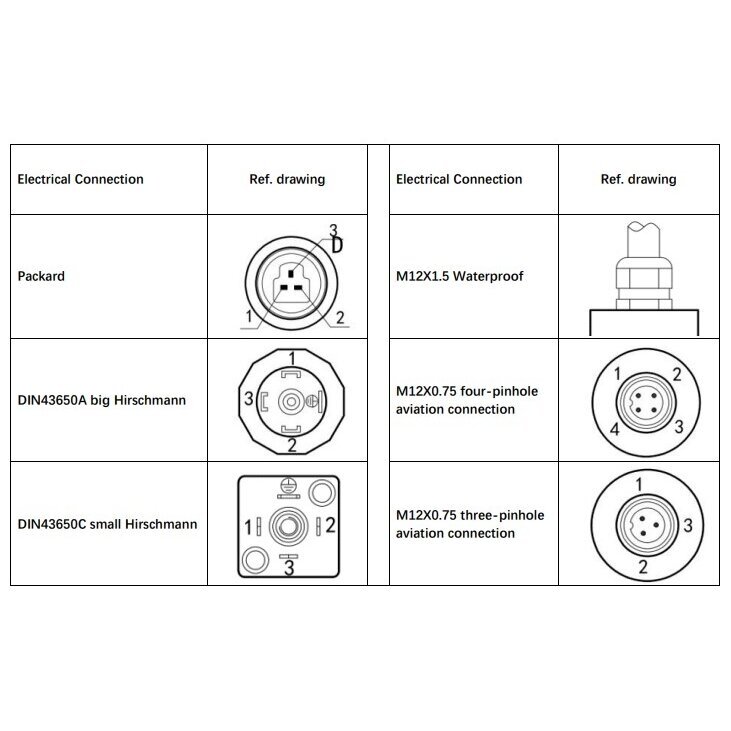

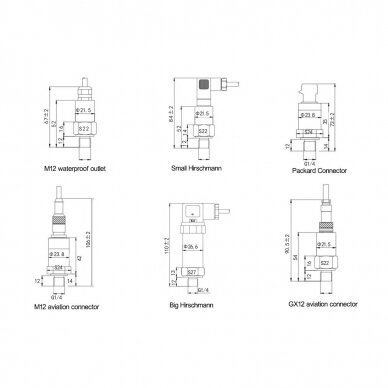

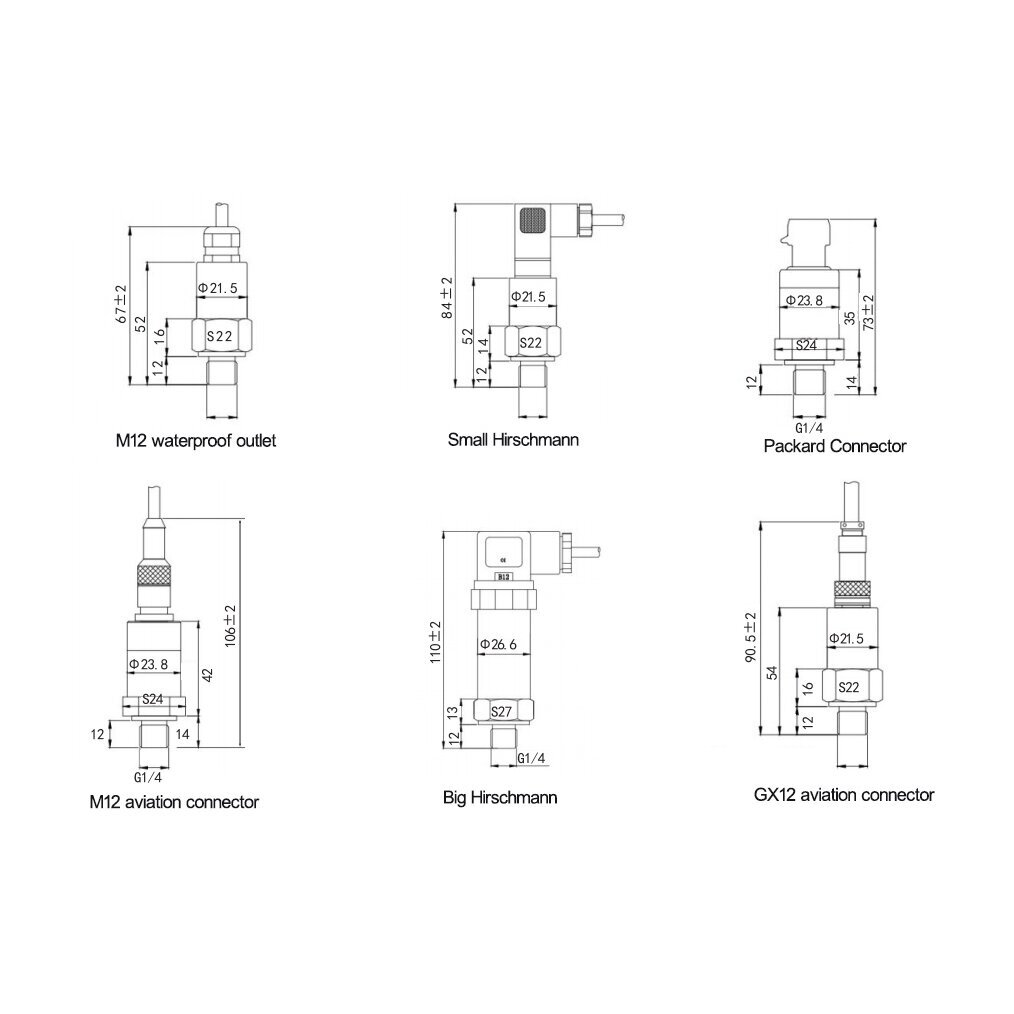

Elektriühendused:

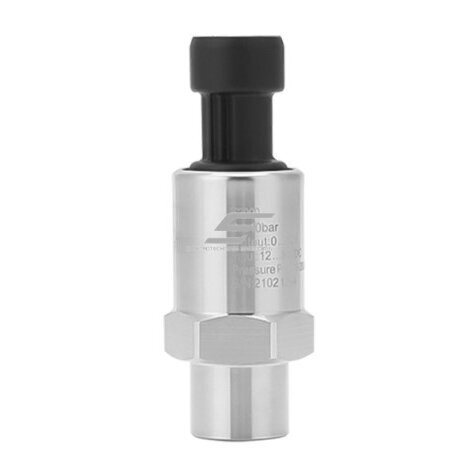

Packard

DIN43650C (väike Hirschmann)

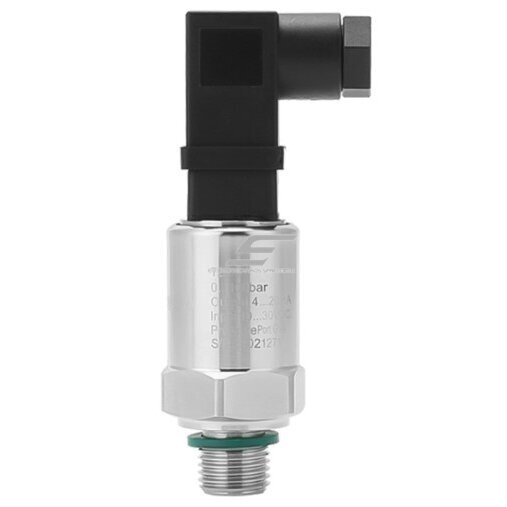

DIN43650A (suur Hirschmann)

M12 veekindel ühendus

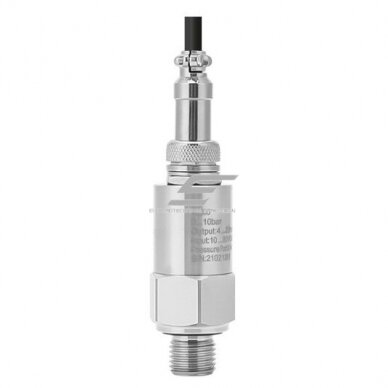

M12 lennundusühendus

GX12 lennundusühendus (3- või 4-klemmine)

Kaitseklass:

IP54 (GX12, Packard)

IP65 (DIN43650A, DIN43650C, M12 veekindel, M12 4-klemmine lennundusühendus)

Rõhuliidesed: G1/4, NPT1/4, R1/4, BSP1/4, G1/2, 7/16-20UNF, M20×1.5, M10×1, M14×1.5 jne
Rõhutüüp: Ülerõhk (G)
Sertifikaadid: Plahvatuskindel tüüp (E), RoHS, CE

Tellimuskoodiga seadistatavad parameetrid
Tellimuskood: ESLFT2000 0-16(A) K(B) A4(C) 1.0(D) P(E) G(F) 1.0(G)

A – Mõõtevahemik:

-100 kPa ~ 0,3 MPa ... 6 MPa

0 ~ 0,3 MPa ... 60 MPa

B – Mõõtühik:

K – kPa

P – psi

B – bar

M – MPa

C – Väljundsignaal (režiim):

A4 – 4~20 mA (2-juhtmeline)

V05 – 0,5~4,5 V (3-juhtmeline)

V0 – 0~5 V (3-juhtmeline)

V10 – 0~10 V (3-juhtmeline)

D – Täpsus:

0.5 – ±0,5% täisskaalast

1.0 – ±1,0% täisskaalast

E – Elektriühendus:

P – Packard

D – DIN43650C (väike Hirschmann)

D1 – DIN43650A (suur Hirschmann)

M – M12 veekindel

C3 – GX12 (3-klemmine lennundusühendus)

C4 – GX12 (4-klemmine lennundusühendus)

H – M12 (4-klemmine V-tüüpi lennundusühendus)

F – Rõhuühendus (keere):

G – G1/4

G2 – G1/2

N – NPT1/4

M20 – M20×1.5

R – R1/4

U – 7/16-20UNF

B – BSP1/4

G – Kaabli pikkus:

1.0 – 1 meeter

2.0 – 2 meetrit

3.0 – 3 meetrit

Omadused
Keraamiline tundlik membraan – kõrge ülekoormustaluvus ja pikk tööiga ka agressiivses keskkonnas

Lai mõõtevahemik – alates vaakumist kuni kõrge rõhuni (kuni 60 MPa)

Digitaalne temperatuurikompensatsioon – täpne töö erinevates tingimustes

Lai väljundsignaalide valik – sobib integreerimiseks erinevatesse juhtimissüsteemidesse

Paindlik paigaldus – palju keere- ja ühendusvariante

Tolmu- ja veekindel – töökindel ka välistingimustes

Kasutusvaldkonnad
Veega varustussüsteemid – rõhu jälgimine pumpades, mahutites

Tulekustutussüsteemid – stabiilne rõhu monitooring hüdrantides ja pumpades

Tööstusautomaatika – protsesside juhtimine tootmisliinidel

Pneumaatilised süsteemid – suruõhu rõhuregulatsioon

Laborikeskkonnad – täpne rõhukontroll katsetussüsteemides

Õhukompressorid – tagasisidesignaal automaatsüsteemidele

Eelised
Väga tugev ja vastupidav keraamiline andur

Sobib agressiivsesse või niiskesse keskkonda

Kompaktne disain – mahub kitsastesse kohtadesse

Väga mitmekülgne – palju keerme- ja ühendusvariante

Digitaalne kompensatsioon tagab täpsuse

Lihtne integreerida juhtimis- ja seiresüsteemidesse

Puudused
Nõuab täpset seadistust tellimisel – vale valik võib põhjustada kokkusobimatust

4–20 mA väljund vajab täpset toidet ja koormustakistit
