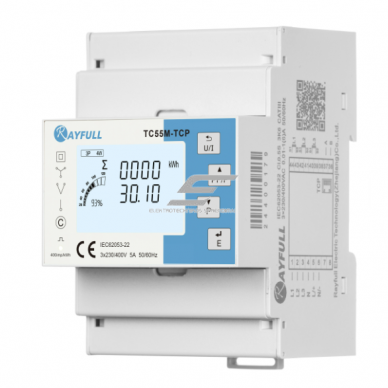

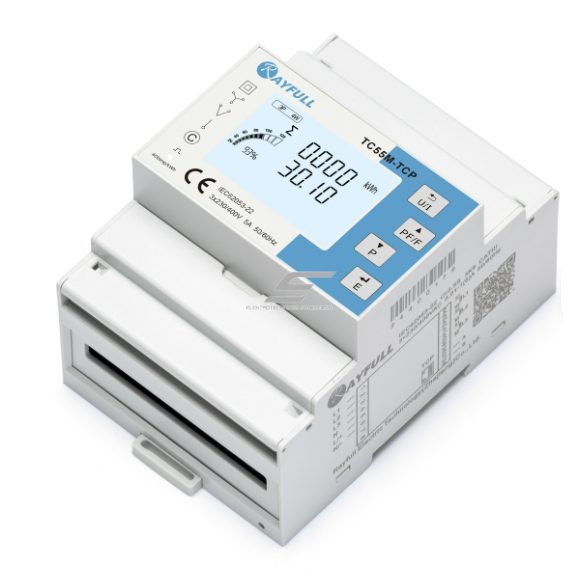

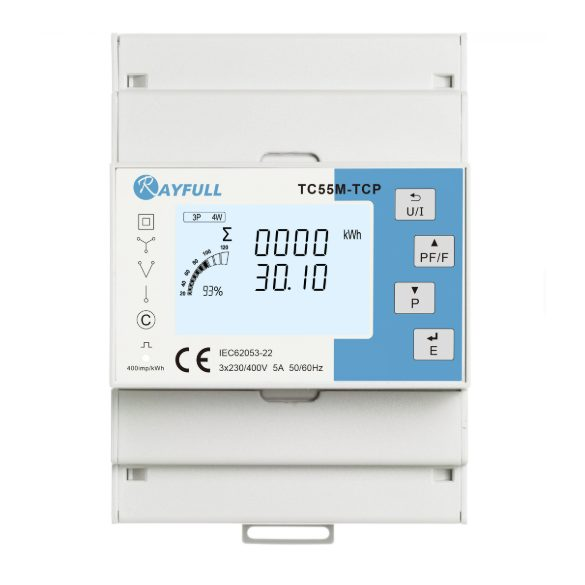

Kolmefaasiline elektrienergia arvesti | võimsuse jälgimisseade | 3×230/400V | 0.5 klass | LED-ekraan | RS485 + Ethernet | Rayfull

Tehnilised andmed

Mudel: TC55M-TCP
Tüüp: kolmefaasiline multifunktsionaalne elektrienergia arvesti
Energia mõõtevahemik: 0 – 99 999 999 kWh
Faasid: 3-faasiline
Võrguskeemid: 1P2W / 2P3W / 3P3W / 3P4W
Mõõtmed: 100 × 72 × 66 mm
Ekraan: digitaalne LED
Töötemperatuur: −25 °C … +55 °C
Päritolu: Hiina
Nimipinge: 3×230 VAC (L–N) / 400 VAC (L–L)
Pingemõõtevahemik: 30–300 VAC (L–N); 30–500 VAC (L–L)
Voolusisend (CT): CT2: 1A / 5A (vaikimisi), 100 mA / mV (valikuline); CT1: 1 – 9999 A
Toide: 80–300 VAC / 100–420 VDC
Sagedus: 45–65 Hz

Funktsioonid

Kolmefaasilise elektrienergia mõõtmine
Kahesuunaline energiaarvestus (import / eksport)
Mõõdetavad parameetrid: V, A, W, kWh, PF, Hz
RS485 Modbus RTU ja Ethernet Modbus TCP/IP
TCP ↔ RTU lüüsi funktsioon
1A / 5A voolutrafode tugi
LED-ekraan, kõrge täpsusklass 0.5 / 0.5S

Kasutamine

Kodukasutajatele: Täpne kolmefaasilise liitumise energiatarbimise jälgimine, päikeseenergia või muude allikate impordi/ekspordi arvestus, integratsioon nutikodu ja energiaseiresüsteemidega
Elektrikutele: Universaalne lahendus jaotuskappidele, mugav CT valik (1A / 5A / mV), kiire integreerimine RS485 või Etherneti kaudu
Inseneridele / projekteerijatele: Sobib BMS-, EMS-, SCADA- ja IoT-lahendustele, Modbus TCP/IP ilma lisamuunduriteta, võimalus kasutada sideväravana

Plussid

Kõrge täpsusklass 0.5 / 0.5S
RS485 ja Ethernet ühes seadmes
Kahesuunaline energiaarvestus
Lai CT ühilduvus
Kompaktsed mõõtmed
Sobib IoT ja nutikatele süsteemidele
Kiire reageerimisaeg (<100 ms)

Miinused

Vajalikud välised voolutrafod
Puudub sisseehitatud Wi-Fi (lahendatav Etherneti või ruuteri abil)
