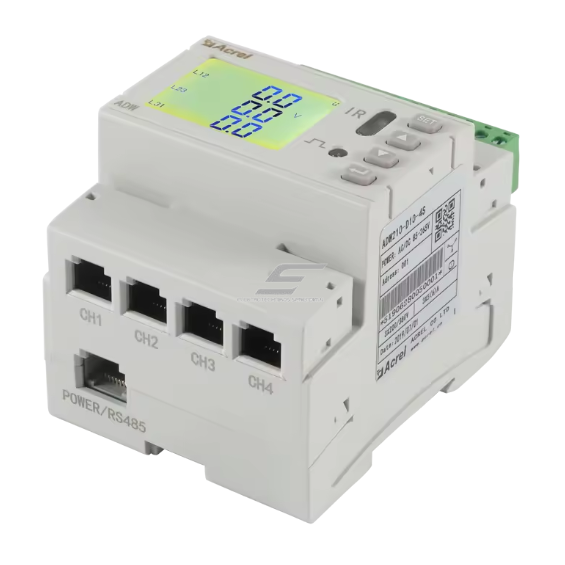

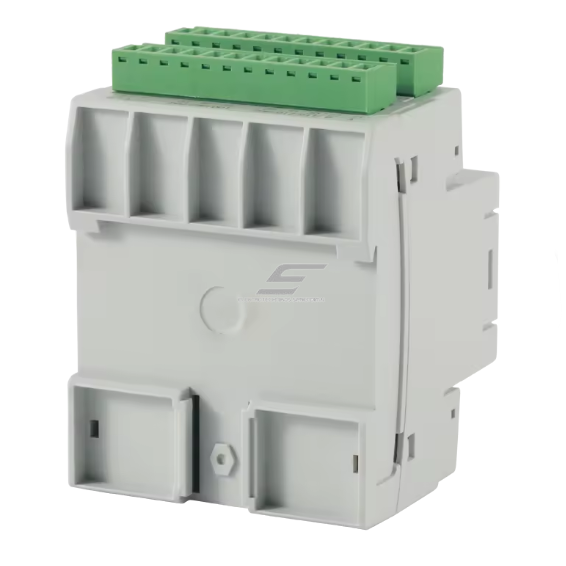

Kolmefaasiline mitmekanaliline elektrienergia arvesti | kuni 1600A koos voolutrafodega (CT) | RS485 Modbus | LCD ekraan | IDC ja tööstuslikuks monitooringuks

Tehnilised spetsifikatsioonid

Tüüp: kolmefaasiline mitmekanaliline energiamõõtur
Faasid: 3 faasi (3F)
Pinge: 380V / 100V
Sagedus: 45–65 Hz
Täpsusklass: 0.5 CLASS
Maksimaalne vool: kuni 1600A (voolutrafode CT kaudu)
Nimivool (sekundaarne): 50 mA (CT sisend)
Energia mõõteulatus: 0–999 kWh

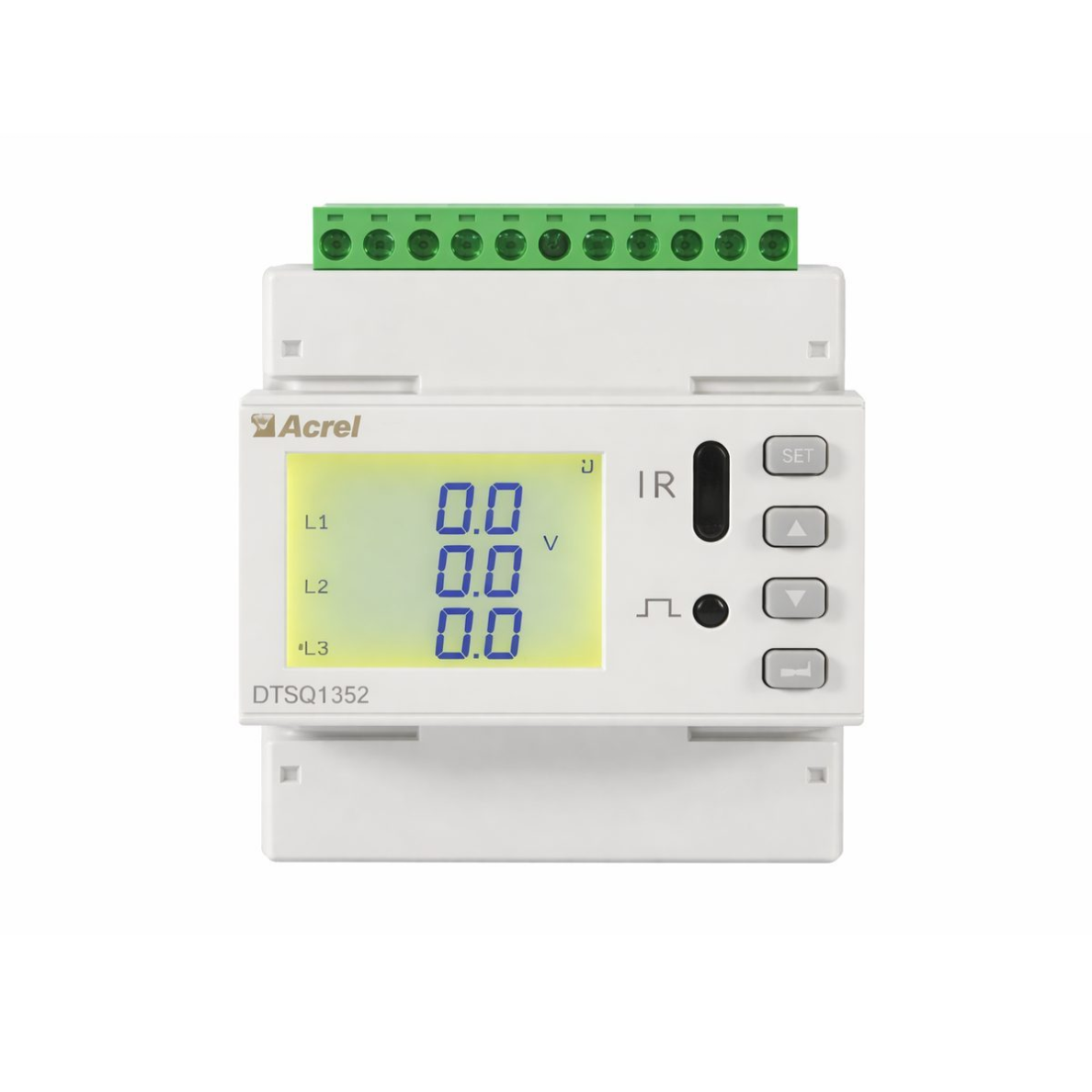

Ekraan: LCD
Side: RS485 (Modbus-RTU)
Energiatarve: ≤0.5 VA (iga kanali kohta)
Töötemperatuur: -25°C … +55°C

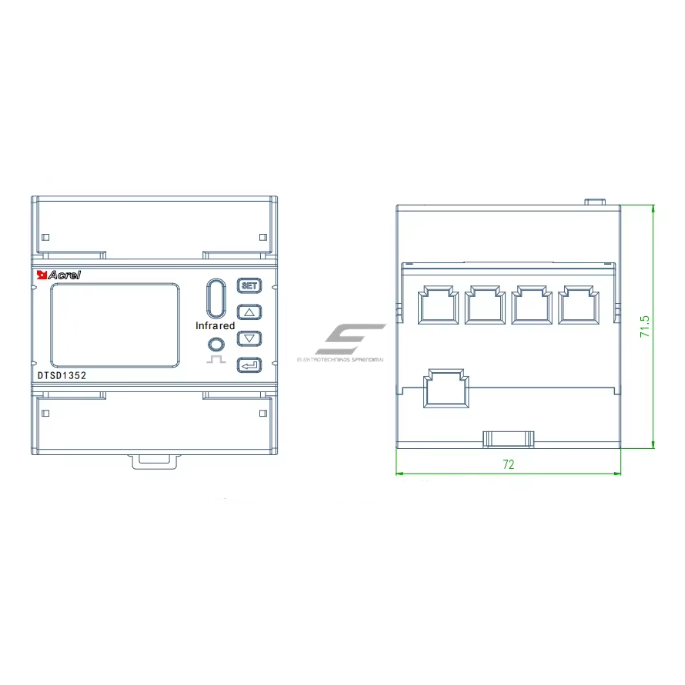

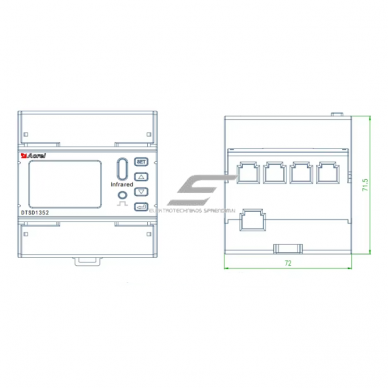

Mõõtmed: 127 x 88 x 70 mm
Sertifikaadid: CE
Kasutusala: haruahelate monitooring

Funktsioonid

Mitmekanaliline mõõtmine – mitme elektriahela jälgimine ühe seadmega
Kolmefaasiline energiaseire – täpne energia (kWh) arvestus
Töö CT-ga (voolutrafod) – kuni 1600A süsteemidele
RS485 Modbus-RTU side – integreerimine SCADA / BMS süsteemidesse
LCD ekraan – kohalik parameetrite jälgimine
Energia analüüs – efektiivsuse ja koormuste kontroll
Kompaktne lahendus – säästab ruumi kilbis

Kasutamine

Kodukasutajale (edasijõudnud): päikeseenergia voogude jälgimine, koduse energiakasutuse analüüs, tarbimise optimeerimine

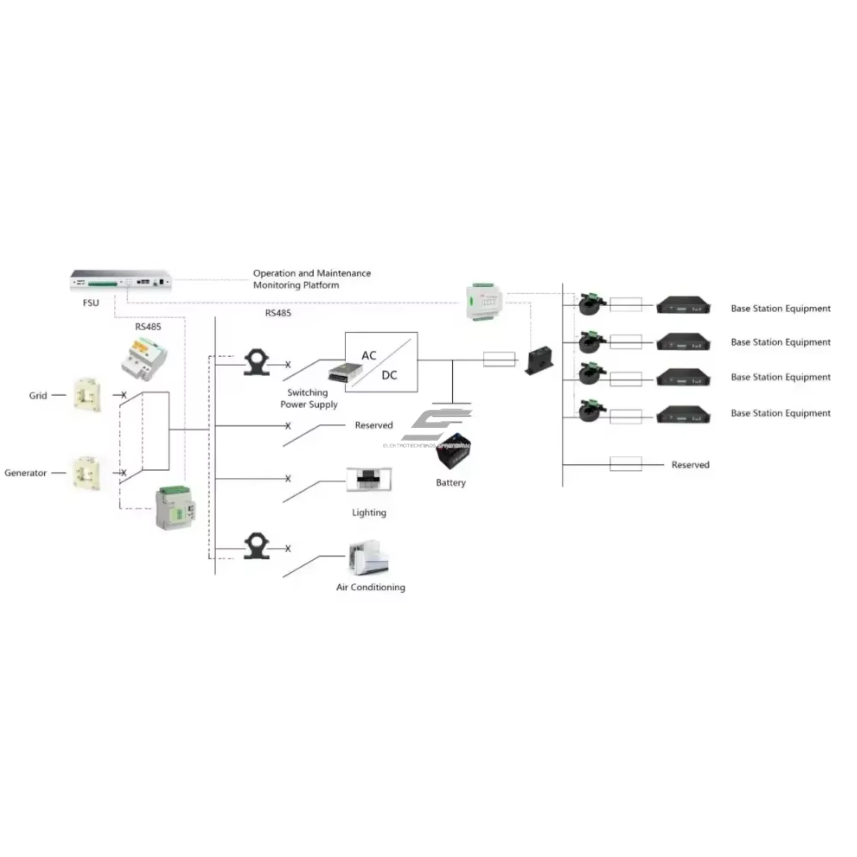

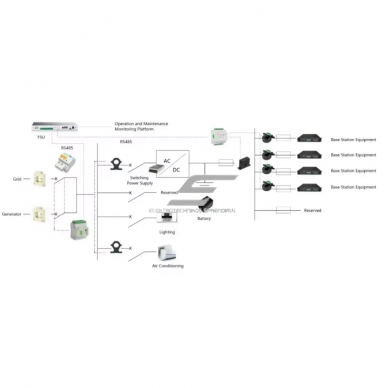

Andmekeskused (IDC): serverikappide energiaseire, koormuste tasakaalustamine, kulude jaotus tsoonide kaupa
Tööstus / insenerid: tootmisliinide energiakasutuse analüüs, seadmete tarbimise jälgimine, energiatõhususe projektid
Elektrikutele: kilpide projekteerimine koos energiaseirega, integratsioon SCADA või BMS süsteemidega, professionaalne lahendus klientidele

Praktiline kasutus

Tööstuses – seadmete ja liinide jälgimine
Serveriruumides / IDC – koormuste jälgimine tsoonide kaupa
Hoonetes – energiakulude jaotus
Kodudes (edasijõudnud) – suurte tarbijate analüüs

Plussid

Mitme kanali tugi ühes seadmes (vähem seadmeid)
Kõrge täpsus (klass 0.5)
Sobib suurtele vooludele (kuni 1600A CT-ga)
RS485 Modbus – lihtne integratsioon
Kompaktne ja efektiivne lahendus
Lai kasutusala (IDC, tööstus, kaubandus)

Miinused

Vajalikud voolutrafod (CT)
Nõuab seadistamiseks teadmisi (Modbus)
Piiratud kohalik ekraan (rohkem analüüsi süsteemis)

Kas see mõõtur sobib kolmefaasilisele võrgule?
Jah, see on täielikult kolmefaasiline (3F) energiamõõtur.

Kas saab kasutada ilma voolutrafodeta (CT)?
Ei, see mudel on mõeldud kasutamiseks CT-ga (50 mA sekundaarvool).

Kas saab integreerida SCADA või BMS süsteemidesse?
Jah, RS485 Modbus-RTU protokolli kaudu.

Milleks on vajalik mitmekanaliline mõõtmine?
See võimaldab ühe seadmega jälgida mitut elektriahelat (nt serveriliine).

Kus seda seadet kõige sagedamini kasutatakse?
Andmekeskustes (IDC), tööstuses, kommertsobjektides.
