  •   Kolmefaasiline Rogowski mähis integraatoriga | mähis + integraator + pistik | 2000 A | 100 mm | 100 mA AC | RJ45 | GTP100+NRC-XL-100

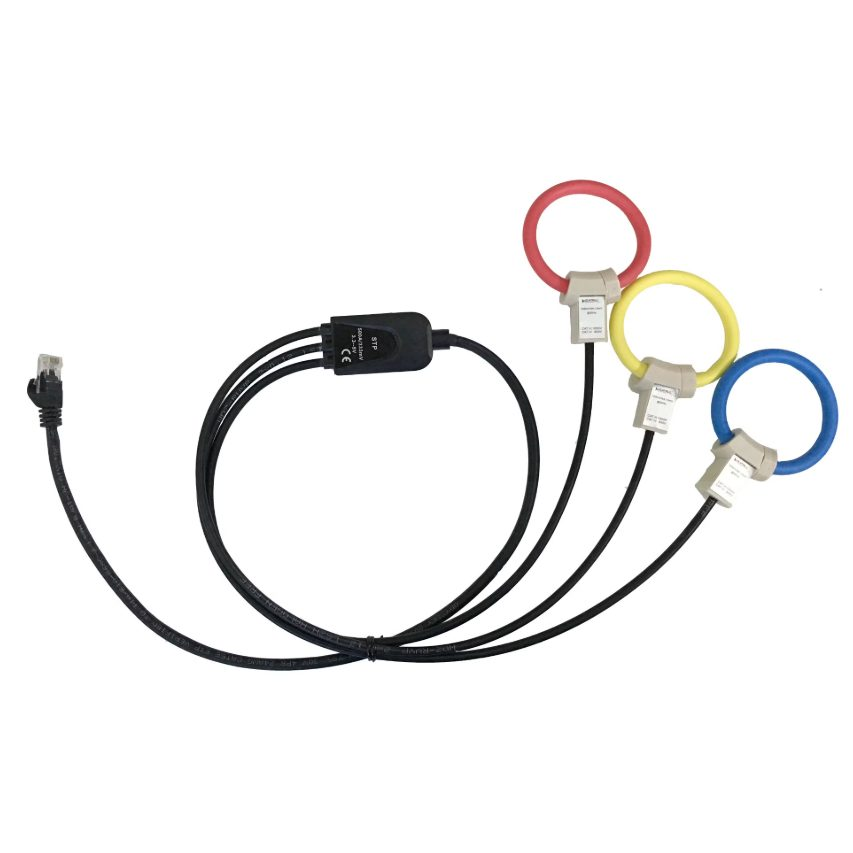

    Kolmefaasiline Rogowski mähis integraatoriga | mähis + integraator + pistik | 2000 A | 100 mm | 100 mA AC | RJ45 | GTP100+NRC-XL-100

    Tootekood: ESGTP100+NRC-XL-100
    Küsi
    Hind 283.14 € KM-ga
    ( 234.00 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    3-ühes lahendus, mis ühendab kolmefaasilise painduva Rogowski voolumõõtepooli, integreeritud signaaliintegraatori ja varjestatud RJ45 pistiku. Toode on mõeldud kiireks, ohutuks ja töökindlaks kolmefaasilise vahelduvvoolu mõõtmiseks olukordades, kus on vaja suurema vooluga väljundsignaali (100 mA AC) ning minimaalset hulka lisakomponente. Integreeritud integraator välistab vajaduse eraldi moodulmuundurite järele, mistõttu GTP100 sobib eriti hästi elektrikilpidesse, energia seire- ja kaitsesüsteemidesse, tööstusobjektidele ning ajutisteks mõõtmistöödeks.

  • Info

    Tehnilised andmed

    Tüüp: Kolmefaasiline painduv Rogowski mähis integraatoriga (3-ühes)
    Mudel: GTP100
    Kasutatav mähis: NRC-XL-100 (võimalik asendada muu Rogowski mähisega)
    Mähise siseläbimõõt: 100 mm
    Mähise ristlõige: 8 mm
    Nimivool: 2000 A
    Väljundsignaal: 100 mA AC
    Mõõtetäpsus: ±0,5 %
    Lineaarsus: ±0,2 %
    Kaabli pikkus (mähis → GTP100): 2 m
    Kaabli pikkus (GTP100 → RJ45): 1 m
    Ühendus: Varjestatud RJ45
    Toide: 12 V DC või 24 V DC
    Mähise värvid (faasid): Punane – L1; Kollane – L2; Sinine – L3

    Funktsioonid

    Kolmefaasilise voolu mõõtmine ühe komplektiga
    Integreeritud Rogowski signaali integraator
    100 mA AC väljund – sobib kaitse-, mõõte- ja seiresüsteemidele
    Varjestatud RJ45 ühendus – töökindel signaali edastus
    Painduv mähis – paigaldus ilma kaableid või siine lahti ühendamata
    Võimalus kasutada erinevaid Rogowski mähiseid vastavalt projekti vajadustele

    Kasutus

    Inseneridele / projekteerijatele: Sobib kolmefaasiliste vooluseire- ja kaitsesüsteemide projekteerimiseks, kus on vaja 100 mA AC signaali ja kompaktset integreeritud lahendust. Väiksem komponentide arv vähendab vigade riski ja kiirendab kasutuselevõttu.

    Elektrikutele: Selgelt märgistatud faasid, painduvad rõngad ja RJ45 ühendus võimaldavad kiiret ja korrektset paigaldust ka kitsastes elektrikilpides. Eraldi integraatorit või lisasignaali muundureid pole vaja.

    Tööstus-, energia- ja kommertsobjektidele: Sobib jaotuskilpidesse, alajaamadesse, tehastesse, andmekeskustesse ja kaubanduskeskustesse, kus on vajalik töökindel kolmefaasilise voolu mõõtmine kuni 2000 A ning ühilduvus tööstuslike kaitse- või mõõtesüsteemidega.

    Plussid

    3-ühes lahendus – mähis + integraator + RJ45
    Suurem väljundsignaal – 100 mA AC
    Kiire ja lihtne paigaldus
    Kolmefaasiline süsteem ühes komplektis
    Kõrge täpsus ja stabiilne signaal
    Mitteinvasiivne ja ohutu mõõtmine

    Miinused

    Fikseeritud nimivool (2000 A)
    Mõeldud ainult vahelduvvoolu mõõtmiseks
    RJ45 ühendus nõuab tööstuskeskkonnas hoolikat kaablite paigutust

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
