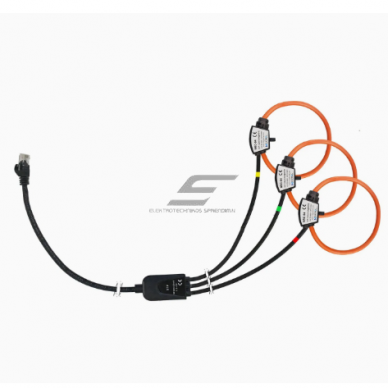

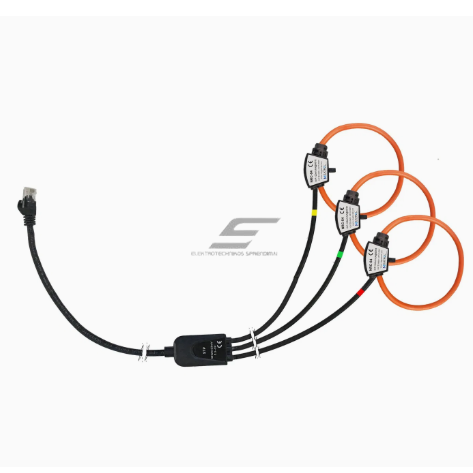

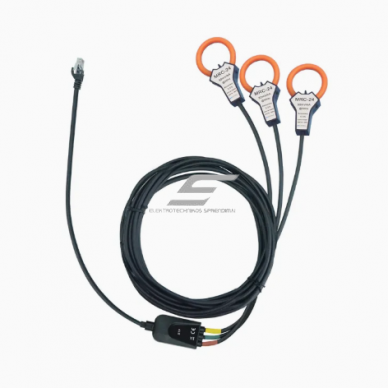

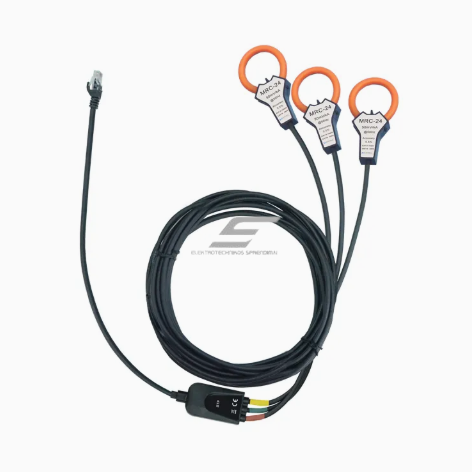

Kolmefaasiline Rogowski mähis koos integraatoriga | mähis + integraator + ühendus | 2000 A | 100 mm | 333 mV / 3 V AC | RJ45 | STP333+NRC-XL-100

Tehnilised andmed

Tüüp: Kolmefaasiline painduv Rogowski voolumõõtespiraal integraatoriga (3-ühes)
Mudel: STP333
Kasutatav spiraal: NRC-XL-100 (vahetatav teise Rogowski spiraali vastu)
Spiraali siseläbimõõt: 100 mm
Spiraali ristlõige: 8 mm
Nimivool: 2000 A
Väljundsignaal: 333 mV AC või 3 V AC
Mõõtetäpsus: < ±0,5 %
Lineaarsus: ±0,2 %
Faasi viga: ≤ 0,5°
Kaabli pikkus (spiraal → STP): 2 m
RJ45 kaabli pikkus: 0,15 m
Ühendus: Varjestatud RJ45
Toide: 5 V DC

Funktsioonid

Kolmefaasiline voolumõõtmine ühes komplektis

Integreeritud Rogowski signaali integraator

333 mV või 3 V AC väljund – ühilduv energiakontrollerite ja analüsaatoritega

RJ45 pistik – kiire ja korrektne ühendus

Painduv spiraal – paigaldus ilma juhtmete või siinide lahtiühendamiseta

Kasutusvalmis lahendus ilma lisamuunduriteta

Kasutusvaldkonnad

Inseneridele / projekteerijatele: Sobib kolmefaasiliste energia monitooringu ja arvestussüsteemide jaoks, eriti 333 mV tüüpi mõõturite või moodulite korral. Integreeritud integraator vähendab süsteemi keerukust ja vigade riski.

Elektrikutele: Selgelt märgistatud faasid, painduvad spiraalid ja RJ45 ühendus võimaldavad kiiret paigaldust ka kitsastes elektrikilpides. Eraldi integraatorit ega lisajuhtmeid ei ole vaja.

Tööstus-, energia- ja ärirakendustes: Sobib tootmishoonetele, alajaamadele, kaubanduskeskustele, andmekeskustele ning ajutisteks või diagnostilisteks mõõtmisteks kuni 2000 A.

Eelised

3-ühes lahendus – spiraal + integraator + ühendus

Kõrge täpsus ja väike faasinihe

Valitav 333 mV / 3 V AC väljund

Kiire ja ohutu mitteinvasiivne paigaldus

Kompaktne ja mobiilne lahendus

Puudused

Fikseeritud nimivool – 2000 A

Ainult vahelduvvoolu (AC) mõõtmiseks

Vajalik 5 V DC toide

RJ45 ühendus nõuab korrektset kaablite paigaldust tööstuskeskkonnas
