  •   Kolmefaasiline Rogowski mähise integraator DIN-liistule | 100 A | 50 mV/kA @50 Hz | 5 W | 333 mV AC | Vahelduvvoolu mõõtmiseks | ATP40

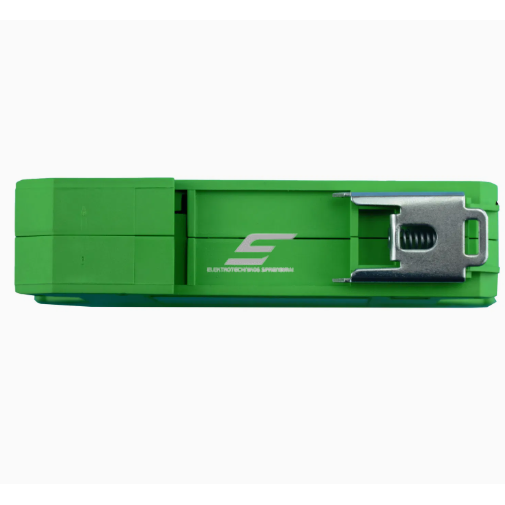

      Kolmefaasiline Rogowski mähise integraator DIN-liistule | 100 A | 50 mV/kA @50 Hz | 5 W | 333 mV AC | Vahelduvvoolu mõõtmiseks | ATP40 1

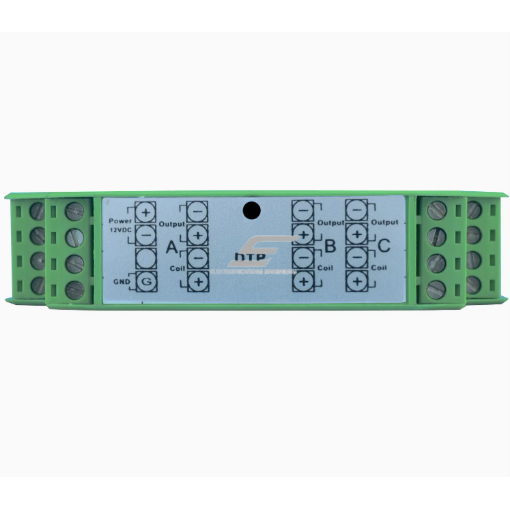

      Kolmefaasiline Rogowski mähise integraator DIN-liistule | 100 A | 50 mV/kA @50 Hz | 5 W | 333 mV AC | Vahelduvvoolu mõõtmiseks | ATP40 2

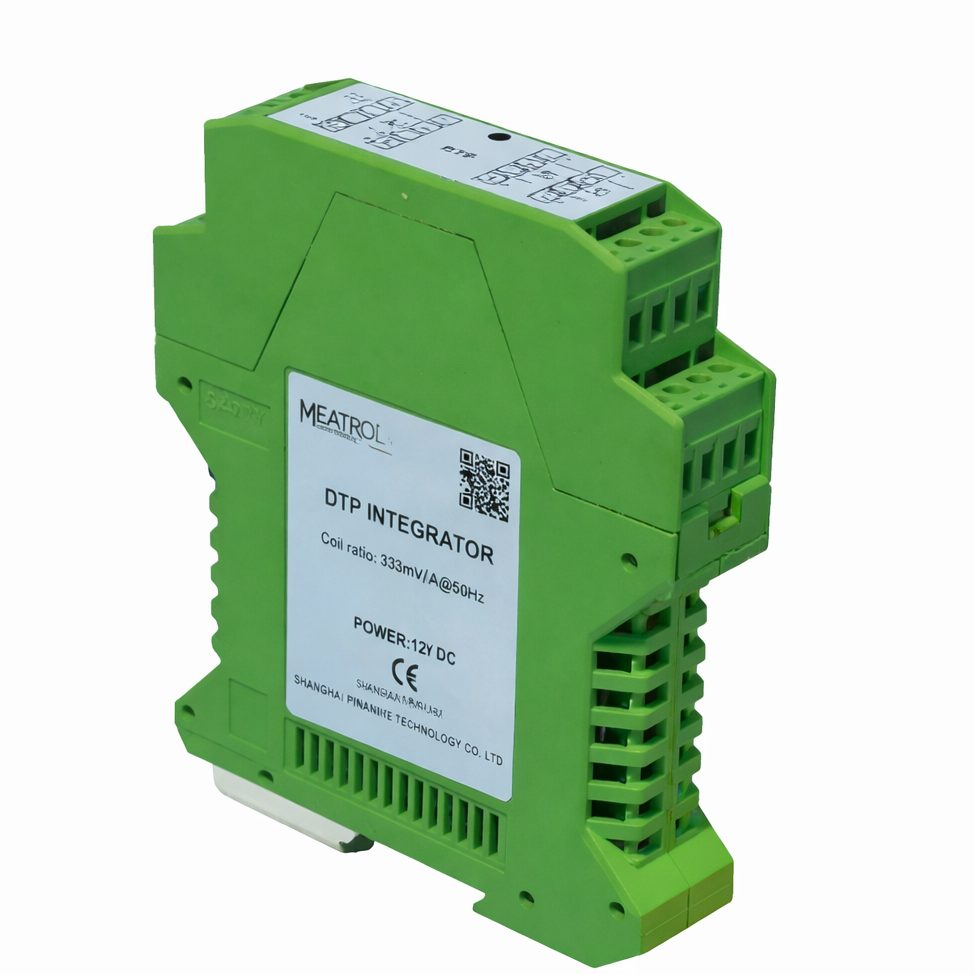

    Kolmefaasiline Rogowski mähise integraator DIN-liistule | 100 A | 50 mV/kA @50 Hz | 5 W | 333 mV AC | Vahelduvvoolu mõõtmiseks | ATP40

    Tootekood: ESATP40
    Küsi
    Hind 272.25 € KM-ga
    ( 225.00 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Tööstusklassi kolmefaasiline Rogowski mähise integraator, mis on ette nähtud vahelduvvoolu (AC) mõõtmiseks kolmes faasis ning standardse 333 mV AC RMS väljundsignaali genereerimiseks. See mudel sobib eriti hästi energiaarvestuse, elektrivõrgu analüüsi ja monitooringusüsteemide jaoks, kus on vajalik madalpinge, ohutu ja väga stabiilne signaal, mis ühildub kaasaegsete energiaarvestite ja analüsaatoritega. DIN-liistule paigaldamine võimaldab integraatori lihtsat integreerimist jaotuskilpidesse, automaatikakappidesse ja mõõtepaneelidesse, säilitades korrastatud paigalduse ja selge faasistruktuuri.

  • Info

    Tehnilised andmed

    Tüüp: Kolmefaasiline Rogowski mähise integraator
    Mudel: ATP40
    Faaside arv: 3 faasi
    Paigaldus: DIN-liist (35 mm)
    Nimisisendvool: 100 A
    Väljundsignaal: 333 mV AC RMS (toetatud ka 40 mA AC RMS variandid)
    Mähise ülekandetegur: 50 mV/kA @ 50 Hz
    Mõõtetäpsus: ±0,5 % (1–100 % nimivoolust)
    Sagedusriba: 30 Hz – 5 kHz
    Toide: 12 V DC või 24 V DC
    Maksimaalne koormus: 20 Ω (iga faasi kohta)
    Võimsustarve: 5 W
    Mõõtetüüp: ainult vahelduvvool (AC)

    Funktsioonid

    Kolmefaasilise Rogowski signaali integreerimine 333 mV AC RMS väljundiks
    Ohutu madalpinge väljund — ideaalne energiaarvestuseks
    Stabiilne ja lineaarne signaal igale faasile
    Suur ühilduvus energiaarvestite ja analüsaatoritega
    Korralik DIN-liistule paigaldus

    Kasutusalad

    Insener / R&D spetsialist: Sobib suurepäraselt kolmefaasiliste energiaarvestuse ja monitooringusüsteemide projekteerimiseks, eriti 333 mV sisendiga arvestite kasutamisel.

    Elektrik: DIN-liistu korpus, selge faaside jaotus ja standardne 24 V DC toide võimaldavad kiiret ja ohutut paigaldust.

    Tööstus-, energia- ja ärihooned: Alajaamades, tehastes, andmekeskustes, kaubanduskeskustes ja büroohoonetes usaldusväärseks kolmefaasiliseks voolujälgimiseks.

    Eelised

    Kolmefaasiline lahendus ühes moodulis
    333 mV AC RMS väljund — ohutu ja laialdaselt toetatud
    DIN-liistule paigaldus
    Kõrge mõõtestabiilsus ja täpsus

    Puudused

    Fikseeritud nimivool
    Ainult AC voolu mõõtmiseks
    Vajab välist DC toidet
    Ei ole mõeldud kõrgsageduslikeks laborimõõtmisteks (kuni 5 kHz)

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
