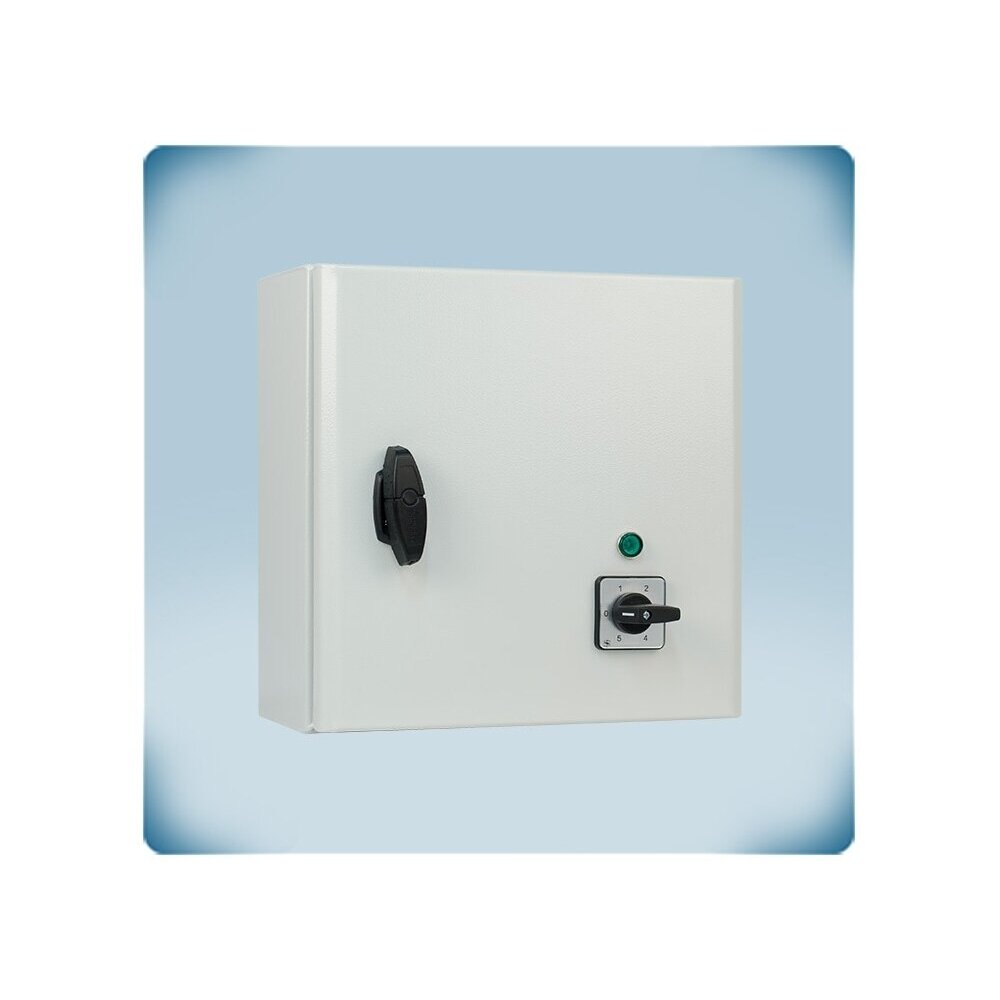

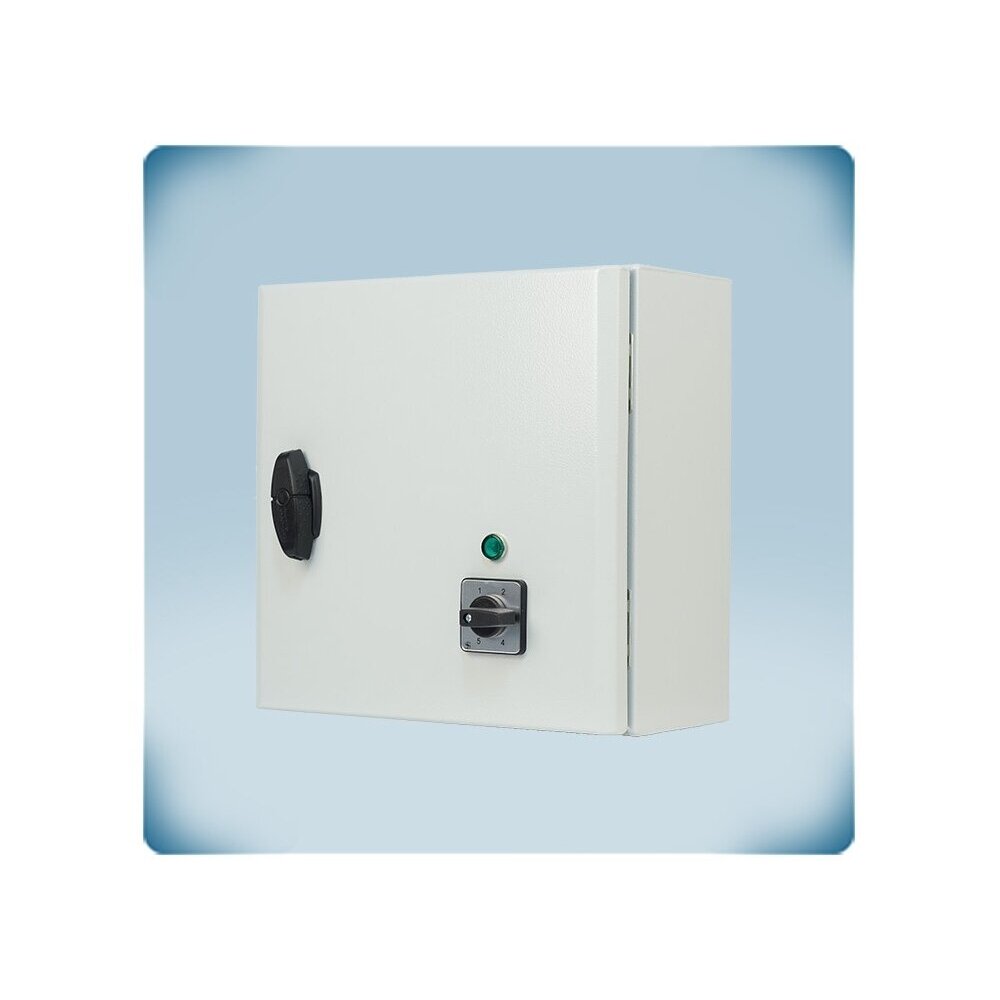

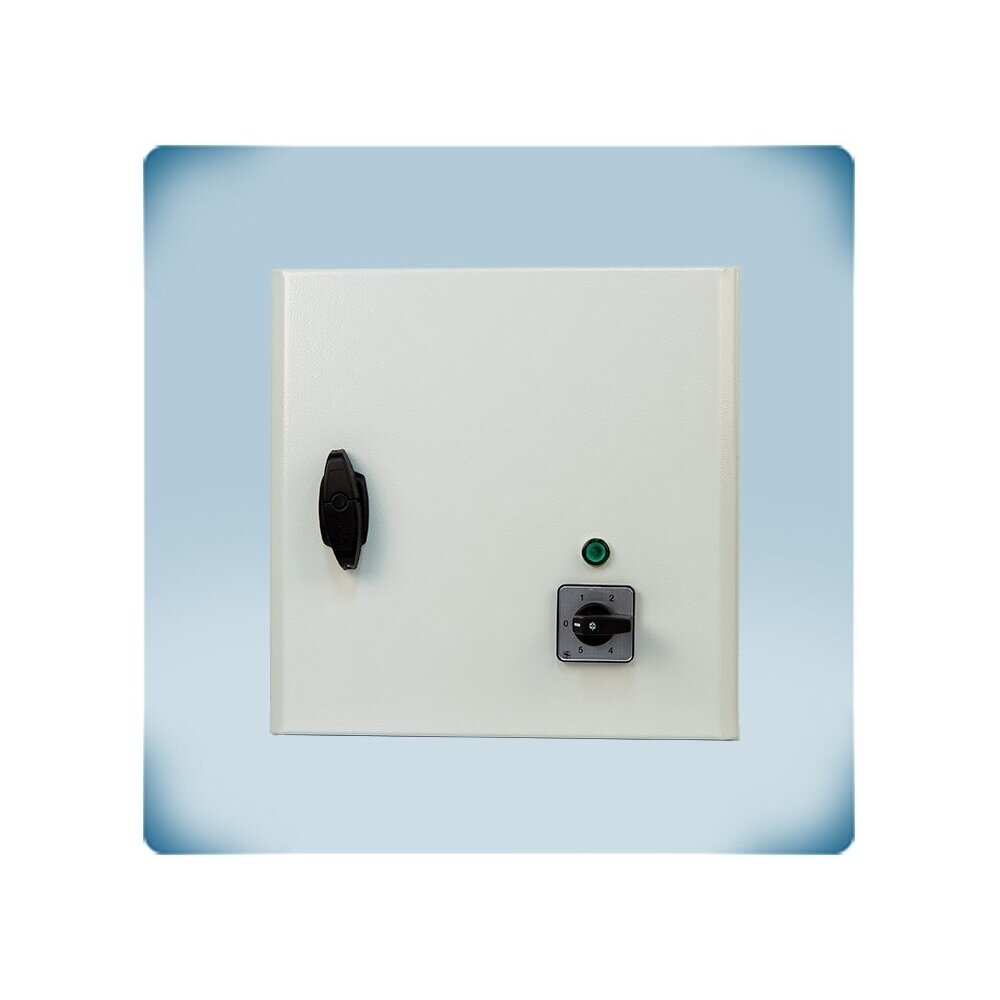

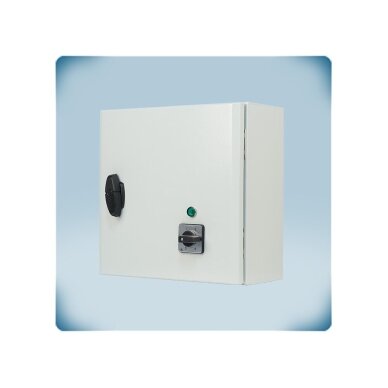

    Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator | 1,5A | 400VAC | pinnapealne | IP54 | Sentera Controls | STR-4-15L40

    Tootekood: STR-4-15L40
    Küsi
    Hind 362.95 € KM-ga
    ( 299.96 € KM-ta )
    566.21 € Säästa 203.26 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator | 1,5A | 400VAC | pinnapealne | IP54 | Sentera Controls | STR-4-15L40

    STR-4-15L40 – Sentera Controls trafo-kiiruseregulaator kolmefaasilistele 400 VAC pingega juhitavatele ventilaatorite ja pumpade mootoritele kuni 1,5 A. Kiirust muudetakse nupuga 5 astmes, mootor saab siinuskujulist pinget.

    Põhimõte:
    Kolmefaasilise ventilaatori juhtimise baaslahendus: autotrafo, 5-astmeline lüliti ja reguleerimata 230 VAC väljund. Mootoriahelas pole elektroonikat – vaikne, lihtne, töökindel.
    Kellele / milleks STR-4-15L40:
    See mudel on mõeldud väikese võimsusega ventilaatoritele (kuni 1,5 A) – ühele või kahele kanal- või aksiaalventilaatorile kontoris, vannitoas, köögis või väikeses ruumis.
    Mootori maks. vool
    1,5 A
    Juhtimine
    5-asendiline pöördlüliti
    Toide
    3×400 VAC + N, 50–60 Hz
    Kaitse
    IP54, pinnapealne paigaldus

    Tööpõhimõte

    Regulaator paigaldatakse seinale. Toide 3×400 VAC ühendatakse klemmidele R, S, T ja N, mootor – U, V, W ning reguleerimata 230 VAC väljund (L1) võib toita siibriajamit või indikatsiooni.

    Regulaatori aluseks on mitme haruga (astmega) autotrafo. Nupu keeramisel lülitatakse mootor teisele harule, seetõttu muutub väljundpinge astmeliselt, mitte sujuvalt. L40 versiooni reguleeritud väljundi pinged: 0 – 130 – 180 – 230 – 300 – 400 VAC; L50 versioonil (14 A mudel) – 0 – 170 – 220 – 260 – 300 – 400 VAC (130 VAC haru on olemas, kuid ühendamata). Asend 0 – mootor välja lülitatud.

    Väljundpinge on SIINUSKUJULINE – ilma faasilõiketa nagu elektroonilistes regulaatorites. Seetõttu töötab mootor vaikselt ka madalal kiirusel, ei kuumene kõrgemate harmooniliste tõttu ega häiri teisi seadmeid. See on lahendus mootoritele, mis elektroonilise regulaatoriga juhtimisel undavad või sumisevad.

    Inseneri märkus: AC-asünkroonmootori pinge vähendamisel libistus suureneb, seetõttu säästetakse energiat vähem kui EC-ventilaatori või sagedusmuunduriga. Trafo-kiiruseregulaatori tugevus on töökindlus, vaikus ja lihtsus, mitte maksimaalne efektiivsus.

    Kasu STR-4-15L40?
    Kolmefaasilise ventilaatori või pumba vaikne ja pikaealine kiiruse juhtimine ilma programmeerimiseta – paigaldate, valite astme ja kõik töötab.

    Tehnilised andmed

    Toote tüüp Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator
    Tootja / kood Sentera Controls / STR-4-15L40
    Seeria STR-4 (1,5 / 2,5 / 4 / 6 / 8 / 11 / 14 A)
    Toitepinge 3×400 VAC, 50–60 Hz, neutraaliga (R, S, T, N)
    Mootori maks. vool 1,5 A
    Reguleeritav väljund (U, V, W) 0 – 130 – 180 – 230 – 300 – 400 VAC (asendid 0–5), siinuskujuline pinge
    Reguleerimata väljund (L1) 230 VAC, 2 A, 50–60 Hz (kõigis asendites 1–5)
    Juhtimine 5-asendiline pöördlüliti väljalülitatud asendiga
    Indikatsioon Sinine LED – seade on sisse lülitatud
    Korpus Metallist, pulbervärvitud RAL 7035
    Kaitseklass IP54 (EN 60529), ainult siseruumides kasutamiseks
    Töökeskkond -20…+35 °C, 5–95 % rH kondenseerumiseta
    Mõõtmed A 300 / B 325 / C 185 / D 255 / E 255 mm (tähtede tähendused – tehnilise andmelehe joonise järgi)
    Pakend (P × L × K) 340×310×200 mm
    Kaal 11,6 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL (EN 61326), WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • 5 kiiruseastet – nupuga valitakse üks viiest pingest või väljalülitus.
    • Siinuskujuline väljundpinge – mootori vaikne töö, sobib ka mootoritele, mis elektroonilise regulaatoriga mürisevad.
    • Reguleerimata 230 VAC väljund (2 A) – siibriajamile, ventiilile või märgutulele.
    • Sinine LED – on näha, et regulaator on sisse lülitatud.

    Kus kasutatakse?

    • Kolmefaasilised 400 V ventilaatorid ja pumbad
    • Tootmistsehhid, laod, töökojad
    • Põllumajandushoonete ventilatsioon
    • Katuse-, kanali- ja aksiaalsed kolmefaasilised ventilaatorid

    Kasutamine vastavalt vajadusele

    Elektrikule.
    Standardsed klemmid R, S, T, N, U, V, W, L1, PE – kiire ühendamine.
    Ventilatsiooni paigaldajale.
    Astmed valitakse kohapeal, mingit häälestamist pole vaja.
    Objekti omanikule.
    Lihtne juhtimine nupuga, vaikne töö, pikk kasutusiga.

    Rakendusjuhend: kuidas kasutatakse praktikas

    STR-4-15L40 tüüpilised rakendused:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Tootmistsehh Kolmefaasiline väljatõmbeventilaator → U, V, W Kiirus valitakse vastavalt koormusele ja hooajale Kontrollige, kas mootor sobib pingega reguleerimiseks
    Siibriga ventilaator Siibriajam 230 VAC → L1 Siiber saab toite koos ventilaatoriga L1 koormus – kuni 2 A
    Mürale tundlik keskkond Elektroonilise regulaatoriga mürav mootor Vaikne töö kõigil astmetel Valige aste vastavalt vajalikule õhuhulgale
    Mitu ventilaatorit Sama tüüpi kolmefaasilised mootorid paralleelselt → U, V, W Kõik muudavad kiirust koos Nimivoolude summa ≤ 1,5 A

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 1,5 A STR-4-15L40 (1,5 A) ← see mudel
    1,5–2,5 A STR-4-25L40 (2,5 A)
    2,5–4 A STR-4-40L40 (4 A)
    4–6 A STR-4-60L40 (6 A)
    6–8 A STR-4-80L40 (8 A)
    8–11 A STR-4110L40 (11 A)
    11–14 A STR-4140L50 (14 A)
    Reegel: regulaatori maks. vool ≥ mootori nimivool (vt mootori andmesilti). Mitme ventilaatori ühendamisel – sama tüüpi mootorid, liitke nende nimivoolud kokku. Valige varuga, kui mootori vool on mudeli piiri lähedal või ventilaator töötab sageli maksimaalsel astmel.
    Millal valida muu lahendus: TK-kontaktidega mootorile – STRS4; kaugsisselülituse (NO/NC) ja häirega – STRA4 või STTA4; juhtimiseks 0-10 VDC signaaliga – STVS4; kahe kiiruse jaoks päev/öö – SC2A4 või ST2R4 taimeriga; jaotuskilpi paigaldamiseks – ATR-4 autotrafo; 3×230 VAC võrgule – STR-3.

    Plussid

    • Siinuskujuline väljundpinge – vaikne mootor
    • 5 astet ja väljalülitatud asend
    • Reguleerimata 230 VAC väljund (2 A)
    • Metallist IP54 korpus
    • Ilma programmeerimiseta

    Miinused / piirangud

    • TK-klemme pole – selleks valige STRS4
    • Kaugjuhtimist ja häireväljundit pole
    • Astmeline (mitte sujuv) reguleerimine – kiirus valitakse fikseeritud pingete hulgast
    • Suur kaal ja mõõtmed võrreldes elektrooniliste regulaatoritega
    • Ainult siseruumides kasutamiseks, töötemperatuur kuni +35 °C
    • Ei sobi EC-ventilaatoritele ega sagedusmuunduriga juhitavatele mootoritele

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Ühendage kindlasti kaitsemaandus (PE).
    • Kontrollige, kas mootor sobib pingega reguleerimiseks ja kas selle nimivool ei ületa 1,5 A.
    • Ühendage neutraal (N) vastavalt tehnilise andmelehe skeemile (toide 3×400 VAC + N).
    • Seade on raske – kinnitage see kandva seina või konstruktsiooni külge sobivate kinnitusvahenditega.
    • Ainult siseruumides kasutamiseks (-20…+35 °C, ilma kondensatsioonita); jätke ruumi jahutuseks.

    Kiire valikujuhend

    1,5 A
    3×400 VAC
    5 astet
    Siinuskujuline pinge
    IP54
    Sobib, kui on vaja:
    • kolmefaasilise ventilaatori või pumba käsijuhtimiseks kuni 1,5 A;
    • mootori vaikseks tööks ilma elektroonilise mürinata;
    • lisa-230 VAC väljund siibrile.
    Kontrollige enne kasutamist:
    • mootori nimivoolu ja kas seda saab pingega reguleerida;
    • kas mootoril on TK-kontaktid – siis valige STRS4;
    • paigalduskohta (11,6 kg, kuni +35 °C).
    Oluline meeldetuletus: STR-4-15L40 ei asenda sagedusmuundurit ega juhi EC-ventilaatoreid.

    KKK

    Milliseid pingeid mootor saab?
    0, 130, 180, 230, 300 ja 400 VAC.
    Miks trafo-kiiruseregulaator?
    Siinuskujuline pinge – mootor töötab vaikselt ega kuumene harmoonikute tõttu.
    Kas saab ühendada mitu ventilaatorit?
    Jah, sama tüüpi mootoreid, kui nende koguvool ei ületa 1,5 A.
    Kas on mootori ülekuumenemiskaitse?
    Ei, TK-klemmid on STRS4, STRA4, STTA4 seeriatel.
    Kas sobib 3×230 VAC võrku?
    Ei, selleks on STR-3 seeria.

    Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator | 1,5A | 400VAC | pinnapealne | IP54 | Sentera Controls | STR-4-15L40

    Sentera STR-4-15L40 – kolmefaasilise ventilaatori trafo-kiiruseregulaator kuni 1,5 A, 3×400 VAC, 5 astet (0-130-180-230-300-400 VAC), siinuskujuline väljundpinge, reguleerimata 230 V väljund, IP54.
