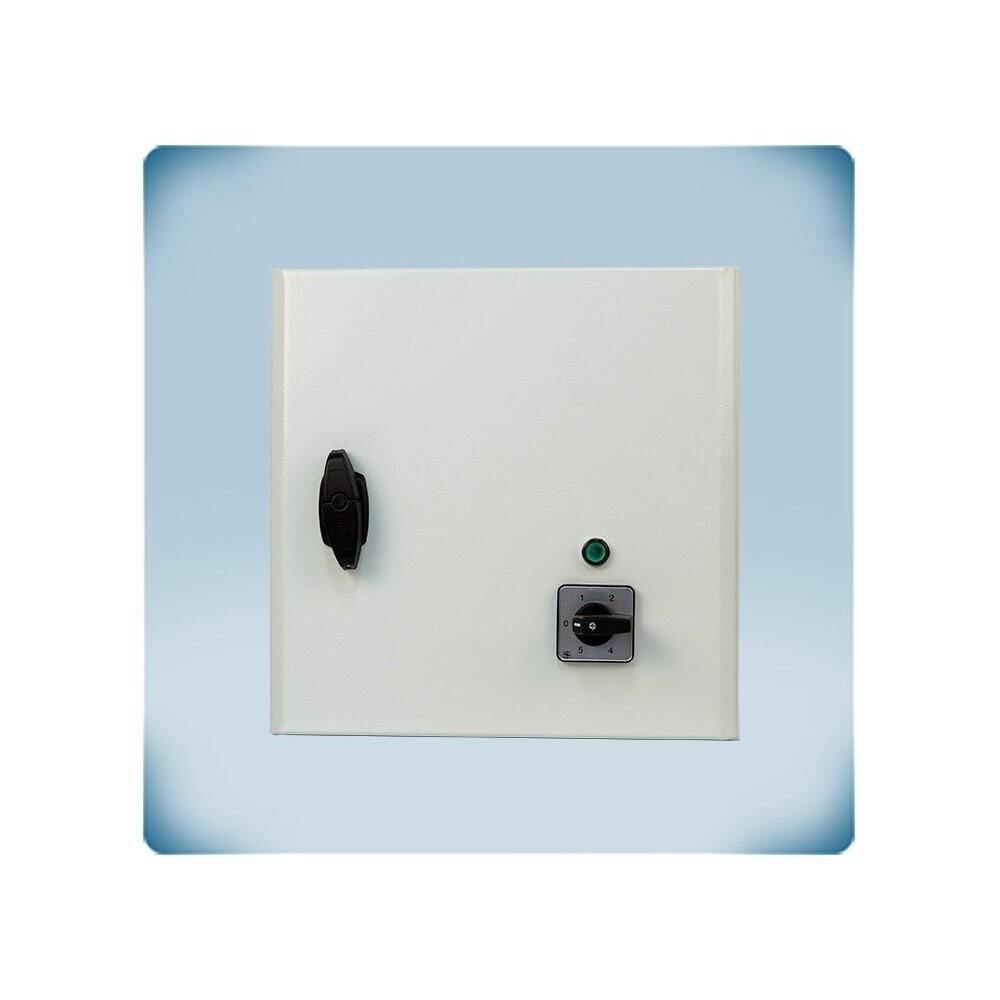

  • Uus   -222.24€Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator | 5A | 3x230VAC | pinnapealne | IP54 | Sentera Controls | STR-3-50L10

    Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator | 5A | 3x230VAC | pinnapealne | IP54 | Sentera Controls | STR-3-50L10

    Tootekood: STR-3-50L10
    Küsi
    Hind 396.87 € KM-ga
    ( 327.99 € KM-ta )
    619.11 € Säästa 222.24 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator | 5A | 3x230VAC | pinnapealne | IP54 | Sentera Controls | STR-3-50L10

    STR-3-50L10 – Sentera Controls trafo-kiiruseregulaator kolmefaasilistele pingega juhitavatele ventilaatorimootoritele kuni 5 A, mõeldud 3×230 VAC võrgule. Kiirust muudetakse nupuga 5 astmes ning mootor saab puhast siinuskujulist pinget.

    Põhimõte:
    Lihtsaim ja töökindlaim viis juhtida kolmefaasilist ventilaatorit 3×230 VAC võrgus: mootoriahelas pole elektroonikat, ainult autotrafo ja astmelüliti. Mootor töötab vaikselt kõigil astmetel.
    Kellele / milleks STR-3-50L10:
    See mudel on mõeldud võimsamatele ventilaatoritele (kuni 5 A) – katuse- või kanalventilaatoritele ladudes, töökodades, saalides või ventilaatorite grupile.
    Mootori maks. vool
    5 A
    Juhtimine
    5-asendiline pöördlüliti
    Toide
    3×230 VAC, 50–60 Hz
    Kaitse
    IP54, pinnapealne paigaldus

    Tööpõhimõte

    Regulaator paigaldatakse seinale. Toide 3×230 VAC ühendatakse klemmidele R, S, T, mootor – U, V, W ning reguleerimata 230 VAC väljund (L1, N) võib toita siibriajamit või indikatsiooni. Tehnilise andmelehe järgi toite neutraali regulaatoriga ei ühendata.

    Regulaatori aluseks on mitme haruga (astmega) autotrafo. Nupu keeramisel lülitatakse mootor teisele harule, seetõttu muutub väljundpinge astmeliselt, mitte sujuvalt. Reguleeritud väljundi pinged: 0 – 80 – 110 – 140 – 170 – 230 VAC (nupu asendid 0–5). Asend 0 – mootor välja lülitatud.

    Väljundpinge on SIINUSKUJULINE – ilma faasilõiketa nagu elektroonilistes regulaatorites. Seetõttu töötab mootor vaikselt ka madalal kiirusel, ei kuumene kõrgemate harmooniliste tõttu ega häiri teisi seadmeid. See on lahendus mootoritele, mis elektroonilise regulaatoriga juhtimisel undavad või sumisevad.

    Inseneri märkus: AC-asünkroonmootori pinge vähendamisel libistus suureneb, seetõttu säästetakse energiat vähem kui EC-ventilaatori või sagedusmuunduriga. Trafo-kiiruseregulaatori tugevus on töökindlus, vaikus ja lihtsus, mitte maksimaalne efektiivsus.

    Kasu STR-3-50L10?
    Kolmefaasilise ventilaatori vaikne, pikaealine ja lihtne juhtimine 3×230 VAC võrgus – ilma elektroonikakomponentideta mootoriahelas ja reguleerimata 230 VAC väljundiga lisaseadmetele.

    Tehnilised andmed

    Toote tüüp Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator
    Tootja / kood Sentera Controls / STR-3-50L10
    Seeria STR-3 (3,5 / 5 / 7,5 / 10 / 13 A)
    Toitepinge 3×230 VAC, 50–60 Hz (R, S, T); neutraali ei ühendata
    Mootori maks. vool 5 A
    Reguleeritav väljund (U, V, W) 0 – 80 – 110 – 140 – 170 – 230 VAC (asendid 0–5), siinuskujuline pinge
    Reguleerimata väljund (L1, N) 230 VAC, 2 A, 50–60 Hz (asendites 1–5)
    Juhtimine 5-asendiline pöördlüliti väljalülitatud asendiga
    Indikatsioon Sinine LED – seade on sisse lülitatud
    Korpus Metallist, pulbervärvitud RAL 7035
    Kaitseklass IP54 (EN 60529), ainult siseruumides kasutamiseks
    Töökeskkond -20…+35 °C, 5–95 % rH kondenseerumiseta
    Mõõtmed A 300 / B 325 / C 185 / D 255 / E 255 mm (tähtede tähendused – tehnilise andmelehe joonise järgi)
    Pakend (P × L × K) 340×310×210 mm
    Kaal 12,62 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL (EN 61326), WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • 5 kiiruseastet – nupuga valitakse üks viiest pingest või väljalülitus.
    • Siinuskujuline väljundpinge – mootori vaikne töö kõigil astmetel, ilma elektroonilise mürinata.
    • Reguleerimata 230 VAC väljund (2 A) – siibriajamile, klapile või märgulambile – lülitub sisse koos ventilaatoriga.
    • Sinine LED – kohe on näha, et regulaator on sisse lülitatud.

    Kus kasutatakse?

    • Kolmefaasilised ventilaatorid 3×230 VAC võrkudes
    • Väljatõmbe- ja sissepuhkeventilaatorid tootmisruumides ja ladudes
    • Majandus- ja põllumajandushooned
    • Tehnoloogiline ventilatsioon, kus on oluline vaikne töö

    Kasutamine vastavalt vajadusele

    Elektrikule.
    Selge klemmide paigutus: R, S, T – toide, U, V, W – mootor, L1/N – lisaseadmed.
    Ventilatsiooni paigaldajale.
    Mingeid seadistusi pole vaja – astmed valitakse kohapeal nupuga.
    Objekti omanikule.
    Pika elueaga seade ilma programmeerimise ja elektroonilise mürata.

    Rakendusjuhend: kuidas kasutatakse praktikas

    STR-3-50L10 tüüpilised rakendused:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Tootmistsehh, 3×230 VAC võrk Kolmefaasiline ventilaator → U, V, W Kiirus valitakse vastavalt hooajale ja koormusele Kontrollige, kas mootor sobib pingega reguleerimiseks
    Siibriga ventilaator Siibriajam 230 VAC → L1, N Siiber avaneb ventilaatori sisselülitamisel L1 koormus – kuni 2 A
    Mürale tundlik ruum Mootor, mis elektroonilise regulaatoriga mürab Vaikne töö ka madalal kiirusel Valige astmed vastavalt vajalikule õhuhulgale
    Mitu ventilaatorit ühes süsteemis Sama tüüpi kolmefaasilised mootorid paralleelselt → U, V, W Kõik muudavad kiirust koos Nimivoolude summa ≤ 5 A

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 3,5 A STR-3-35L10 (3,5 A)
    3,5–5 A STR-3-50L10 (5 A) ← see mudel
    5–7,5 A STR-3-75L10 (7,5 A)
    7,5–10 A STR-3100L10 (10 A)
    10–13 A STR-3130L10 (13 A)
    Reegel: regulaatori maks. vool ≥ mootori nimivool (vt mootori andmesilti). Mitme ventilaatori ühendamisel – sama tüüpi mootorid, liitke nende nimivoolud kokku. Valige varuga, kui mootori vool on mudeli piiri lähedal või ventilaator töötab sageli maksimaalsel astmel.
    Millal valida muu lahendus: 400 VAC kolmefaasilisele võrgule – STR-4 seeria; TK-kaitsega – STRS4; kaugjuhtimise ja häireväljundiga – STRA4 või STTA4; 0-10 VDC signaaliga juhtimiseks – STVS4; ühefaasilisele mootorile – elektrooniline EVS-1 või ühefaasiline trafo-kiiruseregulaator.

    Plussid

    • Siinuskujuline väljundpinge – mootori vaikne töö
    • 5 astet ja väljalülitatud asend
    • Reguleerimata 230 VAC väljund (2 A)
    • Metallist IP54 korpus
    • Lihtne paigaldus ilma programmeerimiseta

    Miinused / piirangud

    • Ainult 3×230 VAC võrgule – 3×400 VAC võrgus kasutage STR-4
    • TK-klemme, kaugjuhtimist ja häireväljundit pole
    • Astmeline (mitte sujuv) reguleerimine – kiirus valitakse fikseeritud pingete hulgast
    • Suur kaal ja mõõtmed võrreldes elektrooniliste regulaatoritega
    • Ainult siseruumides kasutamiseks, töötemperatuur kuni +35 °C
    • Ei sobi EC-ventilaatoritele ega sagedusmuunduriga juhitavatele mootoritele

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Ühendage kindlasti kaitsemaandus (PE).
    • Kontrollige, kas mootor sobib pingega reguleerimiseks ja kas selle nimivool ei ületa 5 A.
    • Enne ühendamist kontrollige võrgu tüüpi: regulaator on mõeldud 3×230 VAC toitele.
    • Seade on raske – kinnitage see kandva seina või konstruktsiooni külge sobivate kinnitusvahenditega.
    • Ainult siseruumides kasutamiseks (-20…+35 °C, ilma kondensatsioonita); jätke ruumi jahutuseks.

    Kiire valikujuhend

    5 A
    3×230 VAC
    5 astet
    Siinuskujuline pinge
    IP54
    Sobib, kui on vaja:
    • kolmefaasilise ventilaatori käsijuhtimiseks kuni 5 A 3×230 VAC võrgus;
    • mootori vaikseks tööks ilma elektroonilise mürinata;
    • lisa-230 VAC väljund siibrile või indikatsioonile.
    Kontrollige enne kasutamist:
    • võrgupinget – vaja on 3×230 VAC;
    • mootori nimivoolu ja kas seda saab pingega reguleerida;
    • paigalduskohta (12,62 kg, kuni +35 °C).
    Oluline meeldetuletus: STR-3-50L10 on mõeldud ainult 3×230 VAC võrgule ega juhi EC-ventilaatoreid.

    KKK

    Kas sobib 3×400 VAC võrku?
    Ei, 400 VAC võrgu jaoks valige STR-4 seeria.
    Miks trafo-, mitte elektrooniline regulaator?
    Väljundpinge on siinuskujuline, seetõttu töötab mootor vaikselt ka madalal kiirusel.
    Milliseid pingeid mootor saab?
    0, 80, 110, 140, 170 ja 230 VAC – sõltuvalt nupu asendist.
    Kas saab ühendada mitu ventilaatorit?
    Jah, kui tegemist on sama tüüpi mootoritega ja nende koguvool ei ületa 5 A.
    Milleks on L1-väljund?
    Reguleerimata 230 VAC / 2 A väljund – siibriajamile või indikatsiooniks, töötab, kui regulaator on sisse lülitatud.

    Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator | 5A | 3x230VAC | pinnapealne | IP54 | Sentera Controls | STR-3-50L10

    Sentera STR-3-50L10 – kolmefaasilise ventilaatori trafo-kiiruseregulaator kuni 5 A, 3×230 VAC, 5 astet (0-80-110-140-170-230 VAC), siinuskujuline väljundpinge, reguleerimata 230 V väljund, IP54 metallkorpus.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
