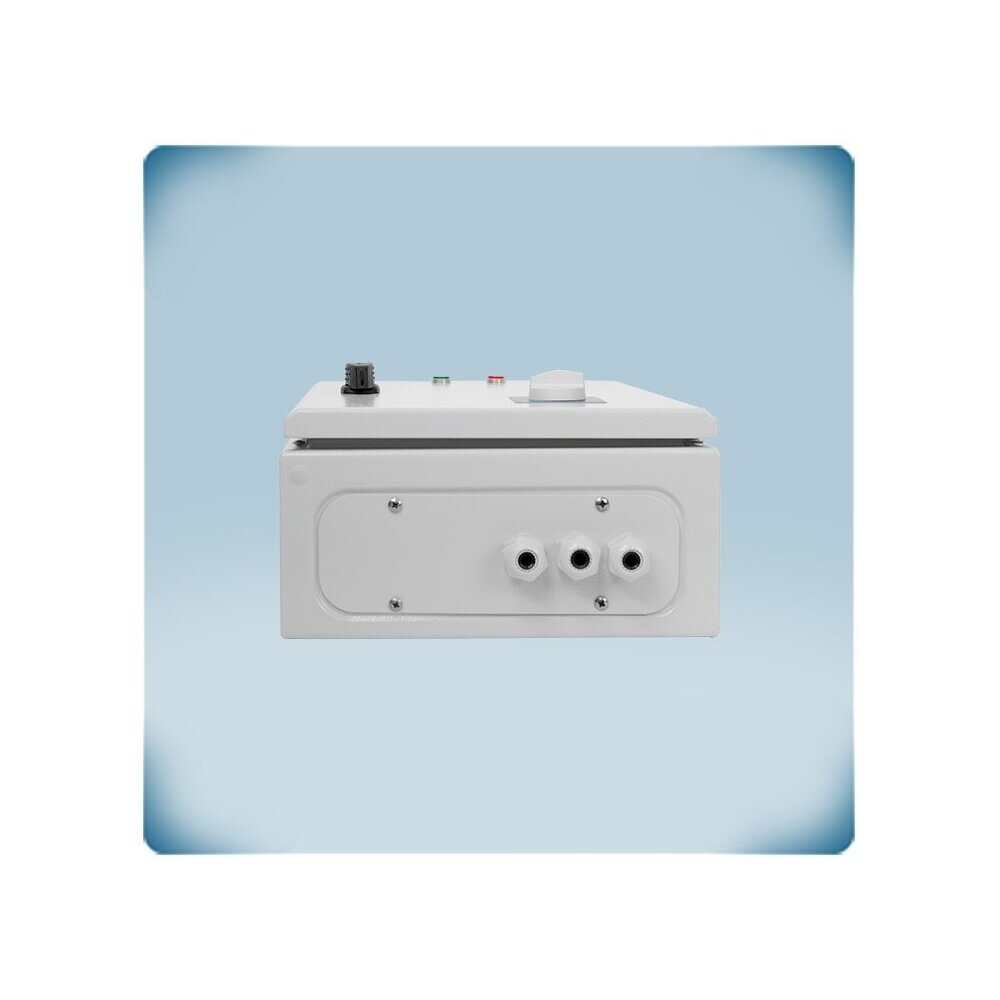

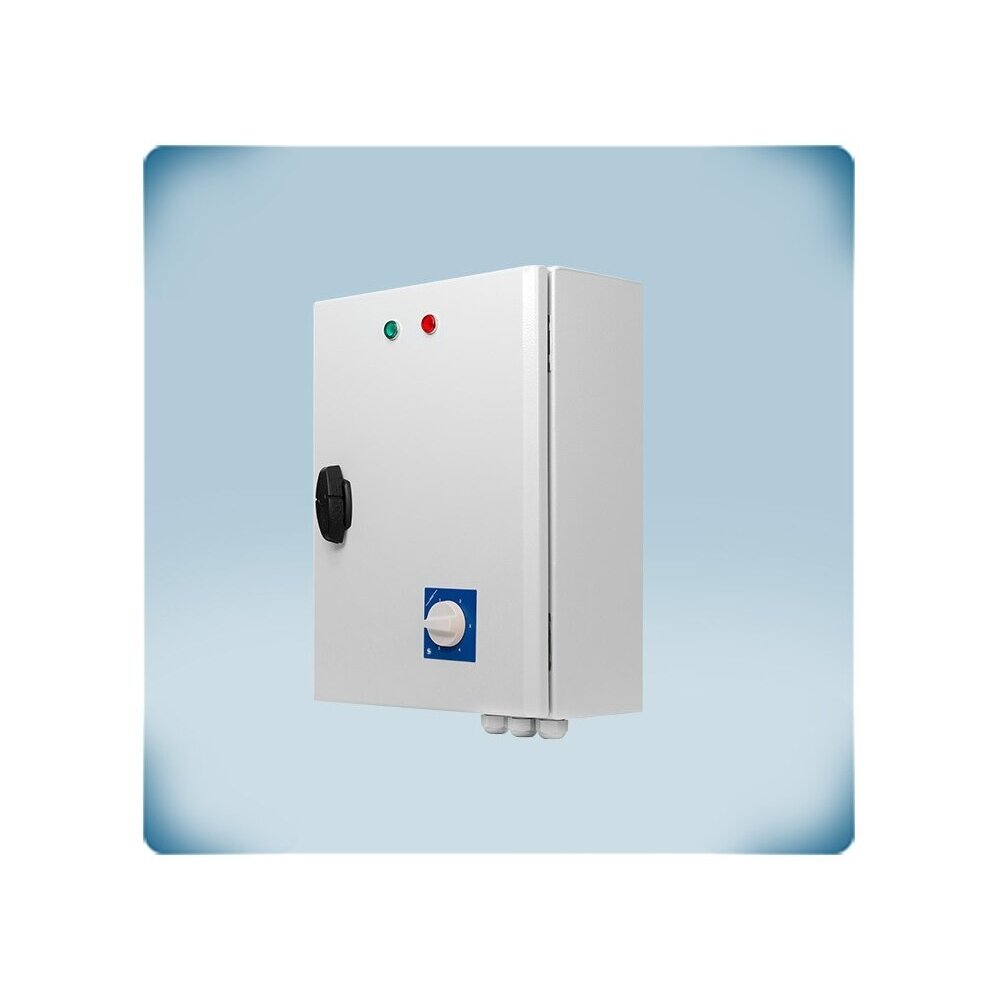

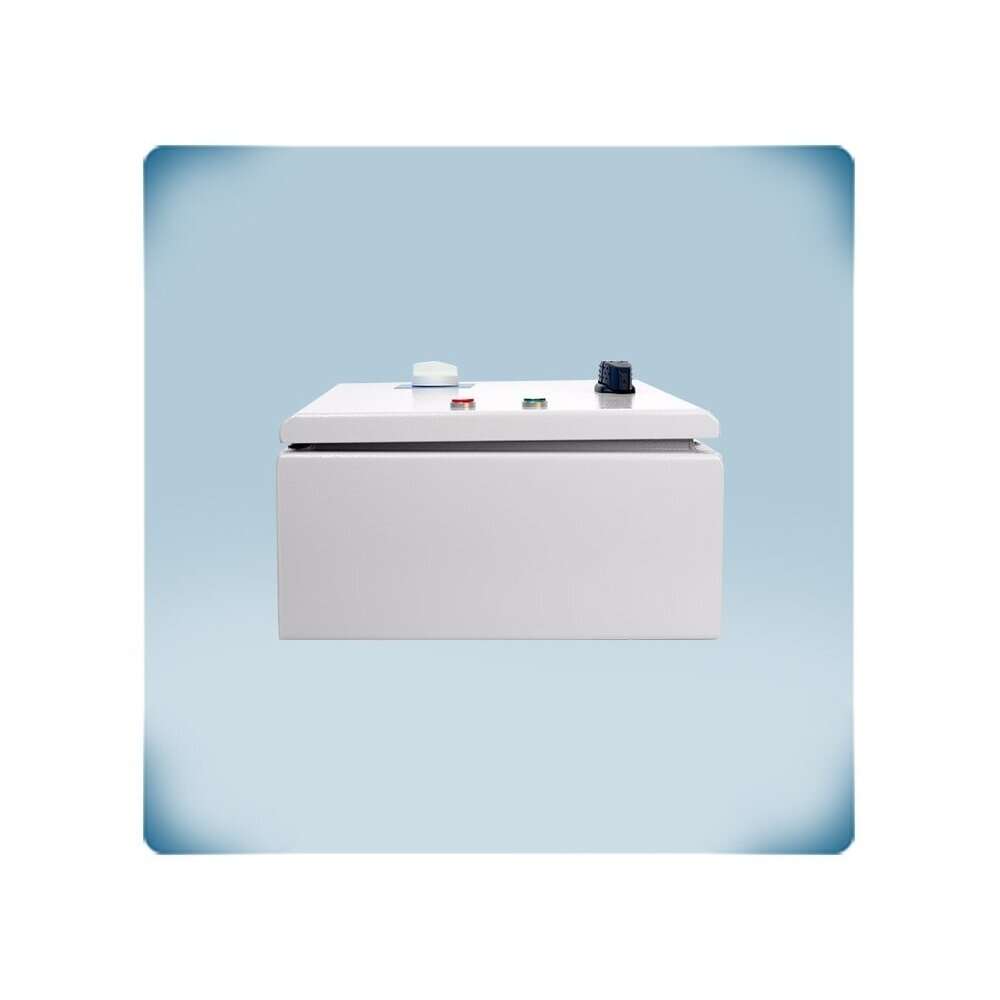

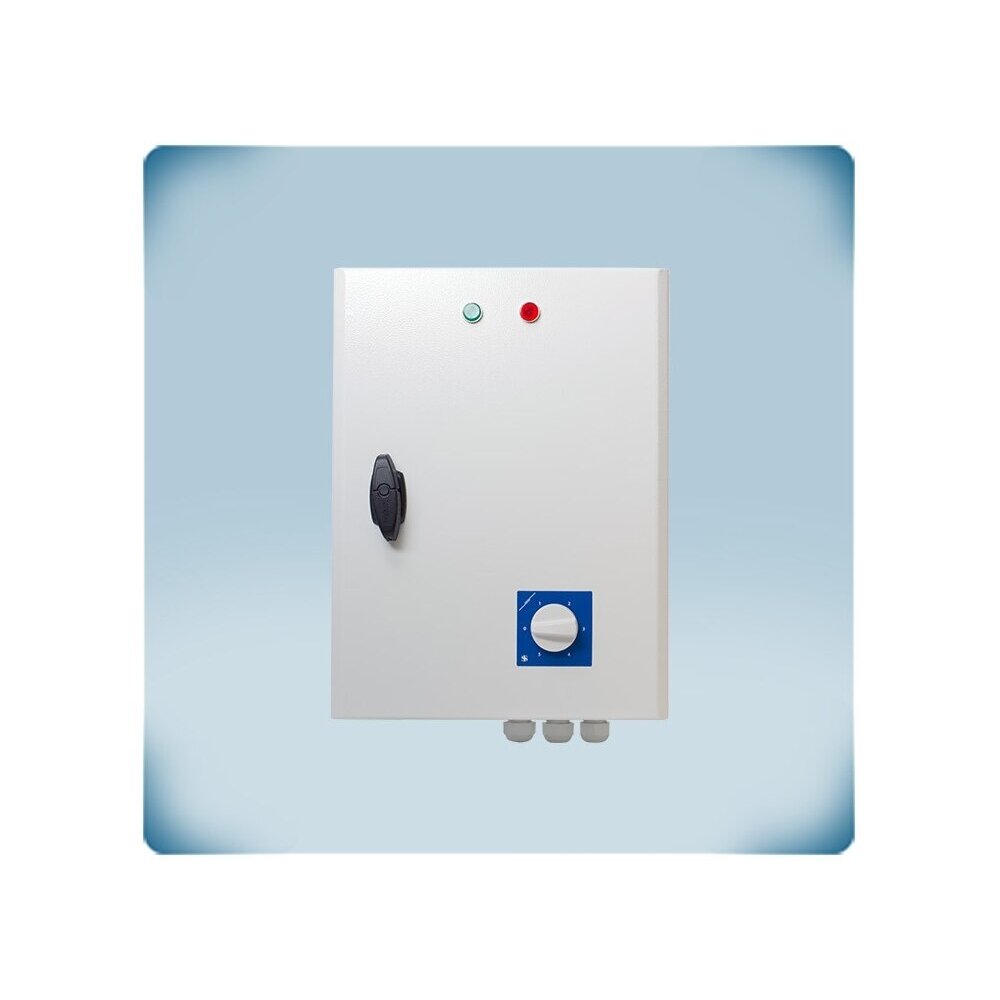

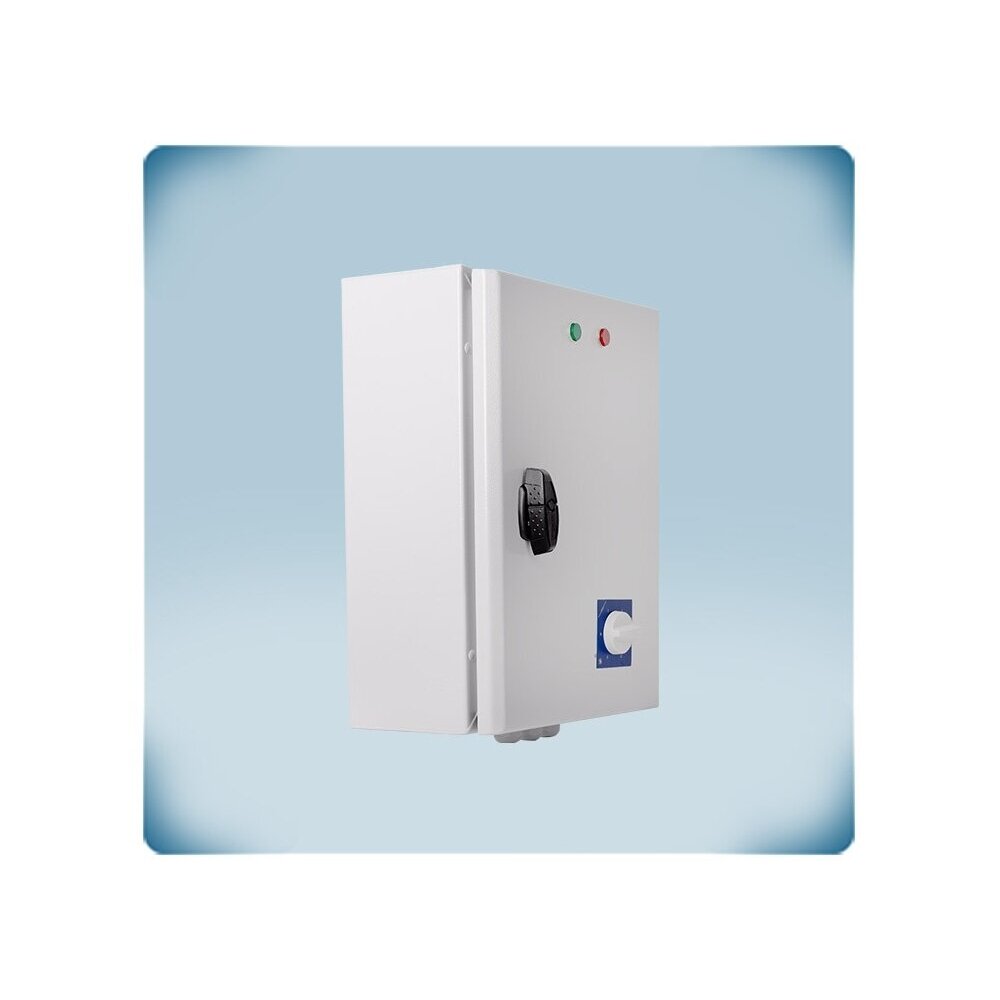

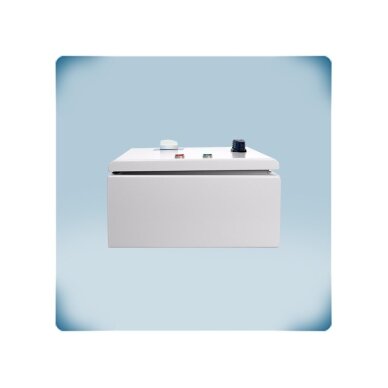

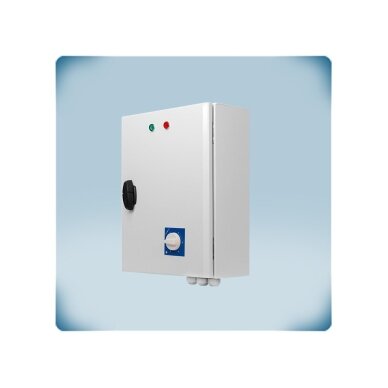

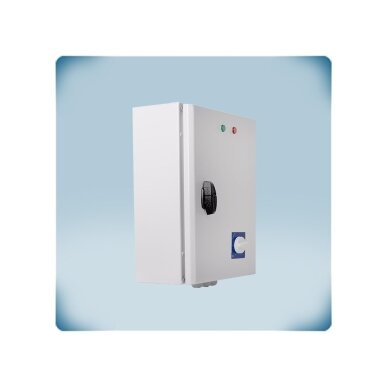

    Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator termokaitsega | 11A | 400VAC | pinnapealne | IP54 | Sentera Controls | STTA4110L40

    Tootekood: STTA4110L40
    Küsi
    Hind 948.45 € KM-ga
    ( 783.84 € KM-ta )
    1479.58 € Säästa 531.13 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator termokaitsega | 11A | 400VAC | pinnapealne | IP54 | Sentera Controls | STTA4110L40

    STTA4110L40 – Sentera Controls trafo-kiiruseregulaator kolmefaasilistele 400 VAC ventilaatorimootoritele kuni 11 A, mootori termokaitsega (seadevahemik 10–16 A), TK-klemmide, häireväljundi ja välise sisse-/väljalülituse kontaktidega.

    Põhimõte:
    Regulaator, kui mootori kaitse on prioriteet: termokaitse vool seadistatakse mootori järgi, ühendatakse mootori termokontaktid ja rikkest antakse märku 230 VAC häireväljundiga. Pärast pingekatkestust käivitub regulaator automaatselt.
    Kellele / milleks STTA4110L40:
    See mudel on mõeldud suure võimsusega ventilaatoritele (kuni 11 A) – tööstusventilaatoritele tootmistsehhides, ladudes, majandushoonetes või suuremale ventilaatorirühmale.
    Mootori maks. vool
    11 A
    Termokaitse
    10–16 A (seadevahemik)
    Signaalid
    TK, häire 230 VAC / 1 A, NO/NC
    Toide / kaitse
    3×400 VAC + N; IP54

    Tööpõhimõte

    Regulaator paigaldatakse seinale. Toide 3×400 VAC ühendatakse klemmidele R, S, T ja N, mootor – U, V, W, mootori termokontaktid – TK, häire – AL ning väline sisse- / väljalülituskontakt – NC- või NO-klemmidele.

    Regulaatori aluseks on mitme haruga (astmega) autotrafo. Nupu keeramisel lülitatakse mootor teisele harule, seetõttu muutub väljundpinge astmeliselt, mitte sujuvalt. L40 versiooni reguleeritud väljundi pinged: 0 – 130 – 180 – 230 – 300 – 400 VAC; L50 versioonil (14 A mudel) – 0 – 170 – 220 – 260 – 300 – 400 VAC (130 VAC haru on olemas, kuid ühendamata). Asend 0 – mootor välja lülitatud.

    Väljundpinge on SIINUSKUJULINE – ilma faasilõiketa nagu elektroonilistes regulaatorites. Seetõttu töötab mootor vaikselt ka madalal kiirusel, ei kuumene kõrgemate harmooniliste tõttu ega häiri teisi seadmeid. See on lahendus mootoritele, mis elektroonilise regulaatoriga juhtimisel undavad või sumisevad.

    Termokaitse seadistatakse vahemikus 10–16 A mootori nimivoolu järgi. Koos mootori termokontaktidega (TK) on see mootori topeltkaitse; rike edastatakse 230 VAC / 1 A häireväljundiga. Toite kadumisel käivitub regulaator taas automaatselt. Inseneri märkus: AC-asünkroonmootori pinge vähendamisel suureneb libistus, mistõttu energiasääst on väiksem kui EC-ventilaatori või sagedusmuunduri puhul. Trafo-regulaatori tugevus on töökindlus, vaikne töö ja lihtsus, mitte maksimaalne efektiivsus.

    Kasu STTA4110L40?
    Astmeline vaikne kiiruse juhtimine, reguleeritav mootori termokaitse, TK, häire ja kaugsisselülitus ühes IP54 korpuses – vähem komponente jaotuskilbis ja lihtsam skeem.

    Tehnilised andmed

    Toote tüüp Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator termokaitsega
    Tootja / kood Sentera Controls / STTA4110L40
    Seeria STTA4 (1,5 / 2,5 / 4 / 6 / 8 / 11 / 14 A)
    Toitepinge 3×400 VAC, 50–60 Hz, neutraaliga (R, S, T, N)
    Mootori maks. vool 11 A
    Reguleeritav väljund (U, V, W) 0 – 130 – 180 – 230 – 300 – 400 VAC (asendid 0–5), siinuskujuline pinge
    Termokaitse seadevahemik 10–16 A
    Reguleerimata väljund (L1) 230 VAC, 50–60 Hz; tehnilistes andmetes on märgitud 1 A, klemmide kirjelduses – 2 A (arvestage 1 A-ga)
    Häireväljund (AL) 230 VAC, 1 A
    Mootori kaitse TK-klemmid mootori termokontaktidele
    Väline sisse- / väljalülitamine NC- ja NO-kontaktisisendid
    Käivitus pärast pingekatkestust Automaatne
    Juhtimine 5-asendiline pöördlüliti väljalülitatud asendiga
    Indikatsioon Sinine LED – seade on sisse lülitatud
    Korpus Metallist, pulbervärvitud RAL 7035
    Kaitseklass IP54 (EN 60529), ainult siseruumides kasutamiseks
    Töökeskkond -20…+35 °C, 5–95 % rH kondenseerumiseta
    Mõõtmed A 400 / B 430 / C 235 / D 355 / E 355 mm (tähtede tähendused – tehnilise andmelehe joonise järgi)
    Pakend (P × L × K) 450×410×250 mm
    Kaal 37,94 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL (EN 61326), WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • Reguleeritav termokaitse – seadevahemik 10–16 A – kaitse kohandatakse konkreetsele mootorile.
    • TK-klemmid – mootori termokontaktide ühendamine.
    • Häireväljund 230 VAC / 1 A – rikkesignaal lambile, sireenile või BMS-ile.
    • NO / NC sisendid – sisse- ja väljalülitus termostaadist, taimerist või automaatikast.
    • Automaatne käivitus – pärast toitekatkestust taastub ventilatsioon ise.
    • Siinuskujuline väljundpinge – mootori vaikne töö kõigil 5 astmel.

    Kus kasutatakse?

    • Tööstuslikud ventilatsioonisüsteemid kolmefaasiliste ventilaatoritega
    • Objektid, kus on vaja mootorikaitset ja rikkesignaali
    • Tootmis-, lao- ja põllumajandushooned
    • Pidevalt töötavad väljatõmbeventilaatorid

    Kasutamine vastavalt vajadusele

    Elektrikule.
    Mootori kaitse, TK ja häire on juba integreeritud – jaotuskilbis vähem eraldi aparaate.
    Automaatikaintegraatorile.
    NO / NC sisendid ja 230 VAC häire on lihtne siduda BMS-i või termostaadiga.
    Objekti omanikule.
    Mootor on kaitstud ülekuumenemise ja ülekoormuse eest, rikkest teavitatakse kohe.

    Rakendusjuhend: kuidas kasutatakse praktikas

    STTA4110L40 tüüpilised rakendused:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Väljatõmbeventilaator tootmistsehhis Mootor → U, V, W; TK → TK-klemmid Mootor on kaitstud nii ülekuumenemise kui ka seatud voolu ületamise eest Seadke termokaitse mootori nimivoolu järgi (10–16 A)
    Juhtimisruum, BMS AL → signaallamp või BMS-i sisend Rike on kohe näha Häireväljundi koormus – kuni 1 A
    Ventilatsioon temperatuuri järgi Termostaadi kontakt → NO-sisend Ventilaator lülitub sisse temperatuuri tõustes Valige kiirus nupuga
    Harva külastatav objekt Tavaline toide R, S, T, N Pärast pingekatkestust käivitub ventilaator ise Mugav kaugobjektide jaoks

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 1,5 A STTA4-15L40 (1,5 A)
    1,5–2,5 A STTA4-25L40 (2,5 A)
    2,5–4 A STTA4-40L40 (4 A)
    4–6 A STTA4-60L40 (6 A)
    6–8 A STTA4-80L40 (8 A)
    8–11 A STTA4110L40 (11 A) ← see mudel
    11–14 A STTA4140L50 (14 A)
    Reegel: regulaatori maks. vool ≥ mootori nimivool (vt mootori andmesilti). Mitme ventilaatori ühendamisel – sama tüüpi mootorid, liitke nende nimivoolud kokku. Valige varuga, kui mootori vool on mudeli piiri lähedal või ventilaator töötab sageli maksimaalsel astmel. Valige termokaitse seadistus mootori nimivoolu järgi.
    Millal valida muu lahendus: ilma reguleeritava termokaitseta – STRA4 (TK, NO/NC, häire) või STRS4 (TK); juhtimiseks 0-10 VDC signaaliga – STVS4; kahe kiiruse jaoks – SC2A4 või ST2R4; kõige lihtsamaks juhtimiseks – STR-4.

    Plussid

    • Reguleeritav mootori termokaitse
    • TK-klemmid
    • Häireväljund 230 VAC / 1 A
    • NO / NC välisjuhtimise sisendid
    • Automaatne käivitus pärast pingekatkestust
    • Siinuskujuline väljundpinge

    Miinused / piirangud

    • Reguleerimata L1-väljundi vool on tehnilisel andmelehel märgitud erinevalt (1 A / 2 A) – arvestage 1 A-ga
    • Kiirust muudetakse ainult nupuga – analoogsisendit pole
    • Astmeline (mitte sujuv) reguleerimine – kiirus valitakse fikseeritud pingete hulgast
    • Suur kaal ja mõõtmed võrreldes elektrooniliste regulaatoritega
    • Ainult siseruumides kasutamiseks, töötemperatuur kuni +35 °C
    • Ei sobi EC-ventilaatoritele ega sagedusmuunduriga juhitavatele mootoritele

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Ühendage kindlasti kaitsemaandus (PE).
    • Kontrollige, kas mootor sobib pingega reguleerimiseks ja kas selle nimivool ei ületa 11 A.
    • Toiteks on vajalik neutraal (N).
    • Seadke termokaitse mootori nimivoolu järgi, mitte suuremaks.
    • Ühendage NO / NC sisenditega ainult kuivkontakte.
    • Seade on raske – kinnitage see kandva seina või konstruktsiooni külge sobivate kinnitusvahenditega.
    • Ainult siseruumides kasutamiseks (-20…+35 °C, ilma kondensatsioonita); jätke ruumi jahutuseks.

    Kiire valikujuhend

    11 A
    3×400 VAC
    Termokaitse 10–16 A
    TK
    Häire
    IP54
    Sobib, kui on vaja:
    • kolmefaasilisele ventilaatorile kuni 11 A reguleeritava termokaitsega;
    • objektidele, kus on vaja rikkesignaali ja kaugsisselülitust;
    • automaatne taastumine pärast toitekatkestust.
    Kontrollige enne kasutamist:
    • mootori nimivoolu – kas see jääb termokaitse vahemikku 10–16 A;
    • kas mootoril on termokontaktid (TK);
    • paigalduskohta (37,94 kg, kuni +35 °C).
    Oluline meeldetuletus: STTA4110L40 ei juhi EC-ventilaatoreid; kiirust muudetakse astmeliselt nupuga.

    KKK

    Millisele voolule termokaitse seadistatakse?
    Selles mudelis – vahemikus 10–16 A, mootori nimivoolu järgi.
    Kas see käivitub pärast pingekatkestust?
    Jah, tehnilises andmelehes on märgitud automaatne käivitus.
    Milleks on häireväljund?
    Rikkesignaaliks: 230 VAC, kuni 1 A – lambile, sireenile või BMS-ile.
    Mille poolest erineb STRA4-st?
    STTA4 on reguleeritava seadevahemikuga termokaitse ja automaatne taaskäivitus pärast toitekatkestust.
    Milliseid pingeid mootor saab?
    0, 130, 180, 230, 300 ja 400 VAC.

    Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator termokaitsega | 11A | 400VAC | pinnapealne | IP54 | Sentera Controls | STTA4110L40

    Sentera STTA4110L40 – kolmefaasilise ventilaatori trafo-kiiruseregulaator kuni 11 A termokaitsega (10–16 A), TK, häireväljundi, NO/NC sisenditega, 3×400 VAC, 5 astet, siinuskujuline pinge, IP54.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
