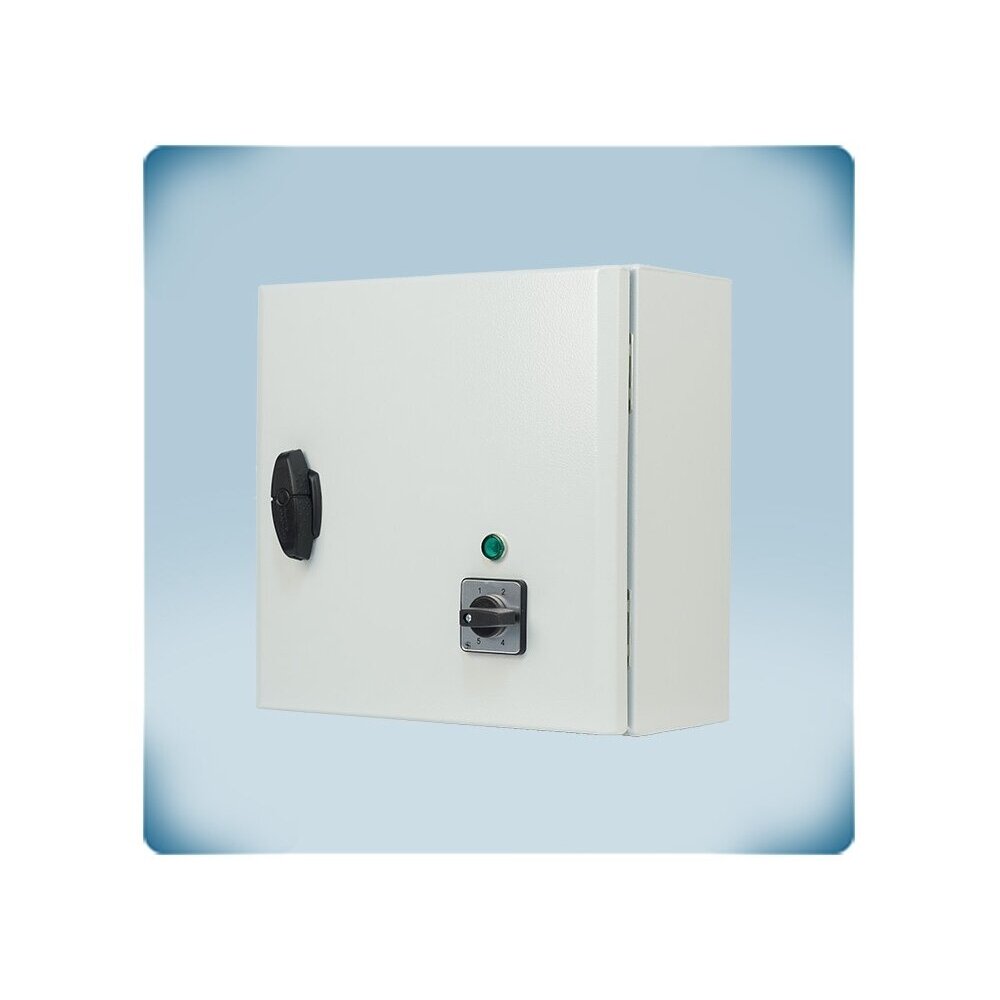

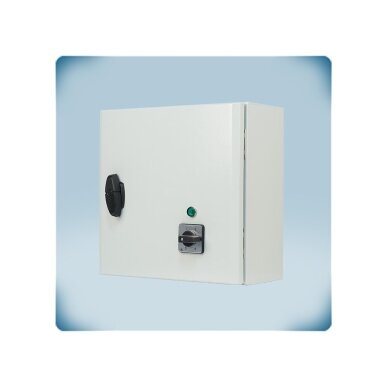

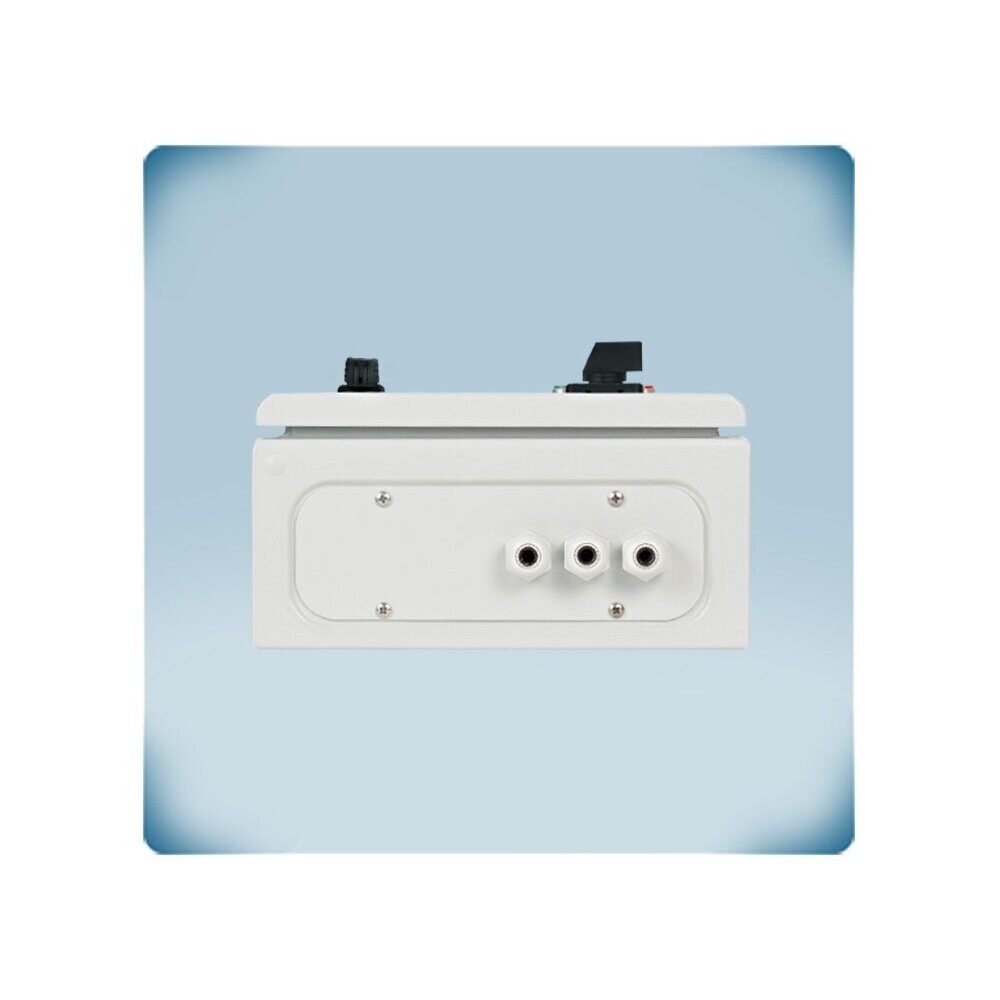

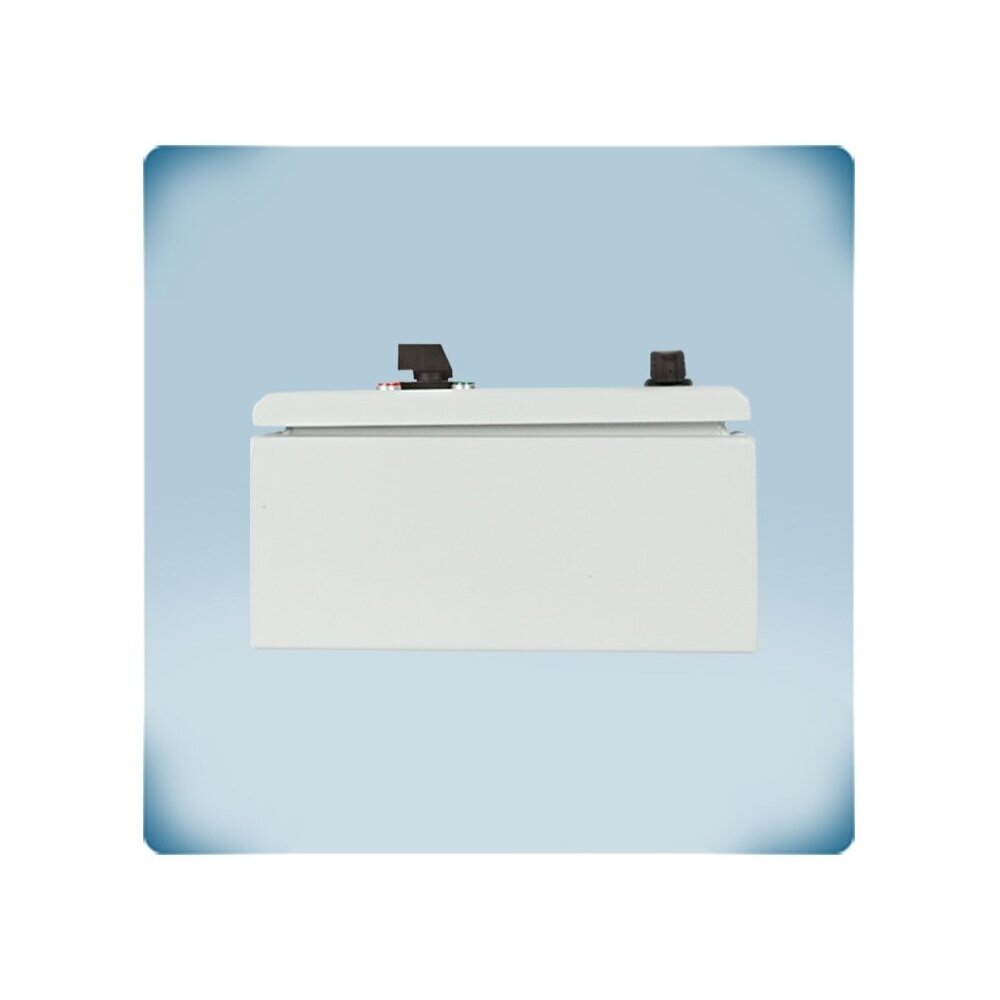

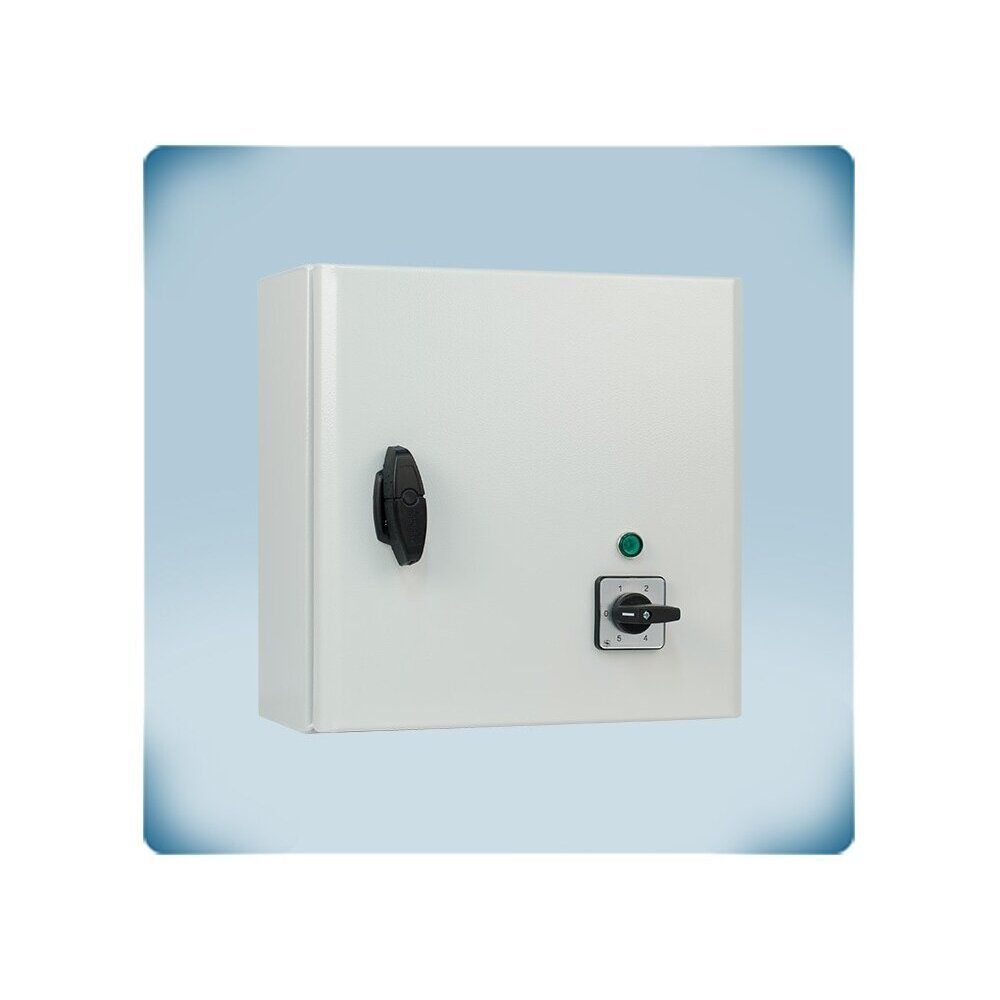

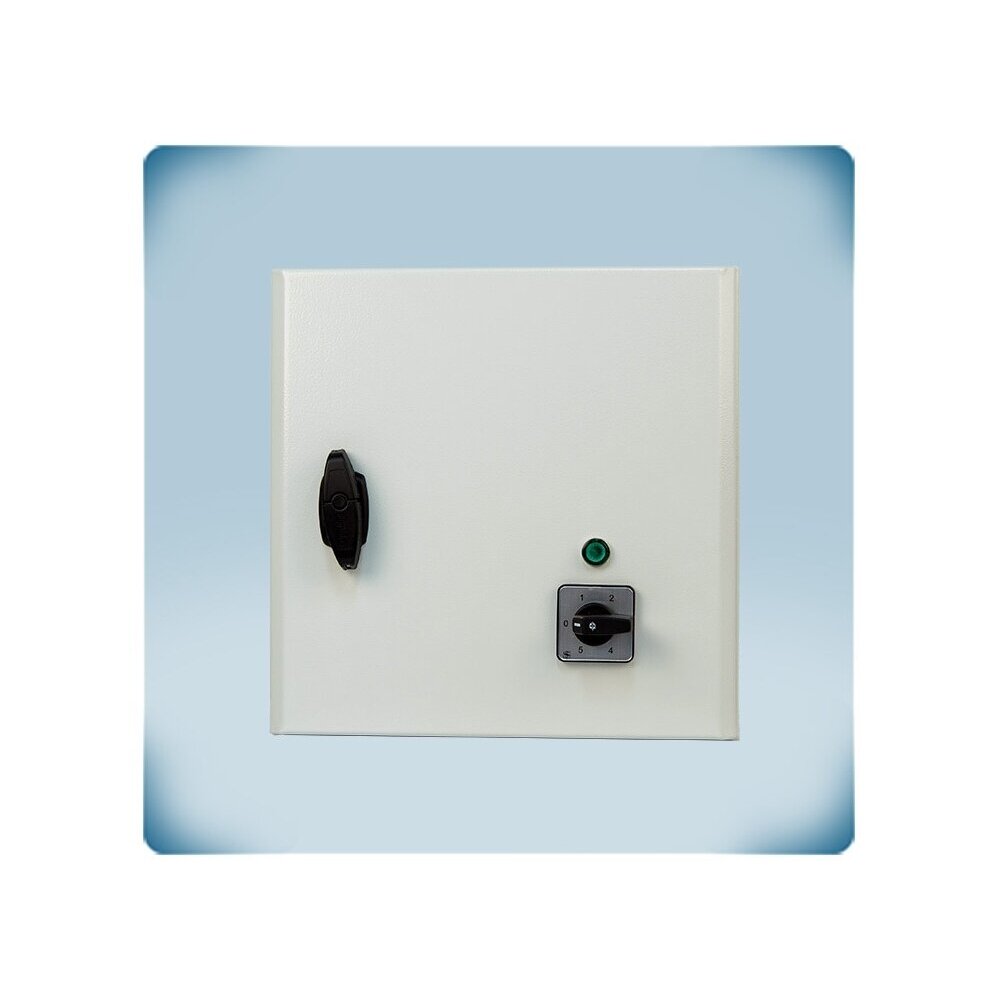

    Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator TK-ga | 14A | 400VAC | pinnapealne | IP54 | Sentera Controls | STRS4140L50

    Tootekood: STRS4140L50
    Küsi
    Hind 1017.90 € KM-ga
    ( 841.24 € KM-ta )
    1587.92 € Säästa 570.02 €
    pakkumine kehtib kuni 2026-12-31
    Soovid teistsugust hinda? Paku oma!
  • Info

    Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator TK-ga | 14A | 400VAC | pinnapealne | IP54 | Sentera Controls | STRS4140L50

    STRS4140L50 – Sentera Controls trafo-kiiruseregulaator kolmefaasilistele 400 VAC ventilaatorite ja pumpade mootoritele kuni 14 A, TK-klemmidega mootori termokaitseks. 5 astet, siinuskujuline väljundpinge, automaatne taaskäivitus pärast toitekatkestust.

    Põhimõte:
    STR-4 funktsionaalsus pluss mootorikaitse: TK-klemmidega ühendatakse mootori termokontaktid, seega ei jää ülekuumenenud mootor järelevalveta. Pärast pingekatkestust käivitub regulaator ise.
    Kellele / milleks STRS4140L50:
    See mudel on mõeldud suure võimsusega ventilaatoritele (kuni 14 A) – tööstusventilaatoritele tootmistsehhides, ladudes, majandushoonetes või suuremale ventilaatorirühmale.
    Mootori maks. vool
    14 A
    Juhtimine
    5-asendiline pöördlüliti
    Mootori kaitse
    TK-klemmid
    Toide / kaitse
    3×400 VAC + N; IP54

    Tööpõhimõte

    Regulaator paigaldatakse seinale. Toide 3×400 VAC ühendatakse klemmidele R, S, T ja N, mootor – U, V, W, mootori termokontaktid – TK-klemmidele ning reguleerimata 230 VAC väljund (L1) võib toita siibriajamit.

    Regulaatori aluseks on mitme haruga (astmega) autotrafo. Nupu keeramisel lülitatakse mootor teisele harule, seetõttu muutub väljundpinge astmeliselt, mitte sujuvalt. L40 versiooni reguleeritud väljundi pinged: 0 – 130 – 180 – 230 – 300 – 400 VAC; L50 versioonil (14 A mudel) – 0 – 170 – 220 – 260 – 300 – 400 VAC (130 VAC haru on olemas, kuid ühendamata). Asend 0 – mootor välja lülitatud.

    Väljundpinge on SIINUSKUJULINE – ilma faasilõiketa nagu elektroonilistes regulaatorites. Seetõttu töötab mootor vaikselt ka madalal kiirusel, ei kuumene kõrgemate harmooniliste tõttu ega häiri teisi seadmeid. See on lahendus mootoritele, mis elektroonilise regulaatoriga juhtimisel undavad või sumisevad.

    TK-klemmid on mõeldud mootori termokaitseks – nendega ühendatakse mootori mähistesse paigaldatud termokontaktid. Toite kadumisel ja taastumisel käivitub regulaator automaatselt, seega taastub ventilatsioon ilma inimese sekkumiseta. Inseneri märkus: AC-asünkroonmootori pinge vähendamisel suureneb libistus, mistõttu energiasääst on väiksem kui EC-ventilaatori või sagedusmuunduri puhul. Trafo-regulaatori tugevus on töökindlus, vaikne töö ja lihtsus, mitte maksimaalne efektiivsus.

    Kasu STRS4140L50?
    Kolmefaasilise ventilaatori vaikne juhtimine mootori termokaitse ja automaatse taaskäivitusega pärast toitekatkestust – ilma lisareleedeta.

    Tehnilised andmed

    Toote tüüp Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator TK-ga
    Tootja / kood Sentera Controls / STRS4140L50
    Seeria STRS4 (1,2 / 1,5 / 2,5 / 4 / 6 / 8 / 11 / 14 A)
    Toitepinge 3×400 VAC, 50–60 Hz, neutraaliga (R, S, T, N)
    Mootori maks. vool 14 A
    Reguleeritav väljund (U, V, W) 0 – 170 – 220 – 260 – 300 – 400 VAC; 130 VAC haru on olemas, kuid tehases ühendamata (muid pingeid saab valida juhtmete ümberühendamisega), siinuskujuline pinge
    Reguleerimata väljund (L1) 230 VAC, 2 A, 50–60 Hz
    Mootori kaitse TK-klemmid mootori termokontaktidele
    Käivitus pärast pingekatkestust Automaatne
    Juhtimine 5-asendiline pöördlüliti väljalülitatud asendiga
    Indikatsioon Sinine LED – seade on sisse lülitatud
    Korpus Metallist, pulbervärvitud RAL 7035
    Kaitseklass IP54 (EN 60529), ainult siseruumides kasutamiseks
    Töökeskkond -20…+35 °C, 5–95 % rH kondenseerumiseta
    Mõõtmed A 400 / B 430 / C 235 / D 355 / E 355 mm (tähtede tähendused – tehnilise andmelehe joonise järgi)
    Pakend (P × L × K) 450×410×250 mm
    Kaal 43 kg (neto)
    Vastavus LVD 2014/35/EL, EMC 2014/30/EL (EN 61326), WEEE 2012/19/EL, RoHS 2011/65/EL

    Tootja dokumentatsioon

    ✔ Soovitab Elektrotechnikos sprendimai

    Tootja originaaldokumentatsioon – tehnilised andmed, ühendusskeemid ja paigaldusjuhised.

    Põhifunktsioonid

    • TK-klemmid – regulaatoriga ühendatakse mootori termokontaktid – kaitse ülekuumenemise eest.
    • Automaatne käivitus – pärast toitekatkestust taastub ventilatsioon ise.
    • 5 kiiruseastet – nupuga valitakse üks viiest pingest või väljalülitus.
    • Siinuskujuline väljundpinge – mootori vaikne töö kõigil astmetel.
    • Reguleerimata 230 VAC väljund (2 A) – siibriajamile või indikatsioonile.

    Kus kasutatakse?

    • Termokontaktidega (TK) kolmefaasilised ventilaatorid
    • Tootmis-, lao-, põllumajandushooned
    • Pidevalt töötavad ventilatsioonisüsteemid
    • Pingega juhitavad kolmefaasilised pumbad

    Kasutamine vastavalt vajadusele

    Elektrikule.
    TK-ahel ühendatakse otse regulaatoriga – eraldi kaitsereleed ei ole vaja.
    Ventilatsiooni paigaldajale.
    Pärast pingekatkestust taastub süsteem ise – vähem väljakutseid.
    Objekti omanikule.
    Mootor on kaitstud ülekuumenemise eest, töö on vaikne.

    Rakendusjuhend: kuidas kasutatakse praktikas

    STRS4140L50 tüüpilised rakendused:

    Objekt Mida ühendatakse Tulemus Paigaldaja märkus
    Termokontaktidega ventilaator Mootori TK-juhtmed → TK-klemmid Mootor on kaitstud ülekuumenemise eest Kui mootoril pole TK-d – järgige TK-ahela osas paigaldusjuhendit
    Objekt, kus esineb pingekatkestusi Tavaline toide R, S, T, N Pinge taastumisel käivitub ventilaator ise Oluline kaugetes või harva külastatavates objektides
    Siibriga ventilaator Siibriajam 230 VAC → L1 Siiber avaneb koos ventilaatoriga L1 koormus – kuni 2 A
    Mürale tundlik keskkond Elektroonilise regulaatoriga mürav mootor Vaikne töö kõigil astmetel Valige aste vastavalt vajalikule õhuhulgale

    Kuidas valida regulaatori voolu

    Mootori(te) nimivool Soovitatav mudel
    kuni 1,2 A STRS4-12L40 (1,2 A)
    1,2–1,5 A STRS4-15L40 (1,5 A)
    1,5–2,5 A STRS4-25L40 (2,5 A)
    2,5–4 A STRS4-40L40 (4 A)
    4–6 A STRS4-60L40 (6 A)
    6–8 A STRS4-80L40 (8 A)
    8–11 A STRS4110L40 (11 A)
    11–14 A STRS4140L50 (14 A) ← see mudel
    Reegel: regulaatori maks. vool ≥ mootori nimivool (vt mootori andmesilti). Mitme ventilaatori ühendamisel – sama tüüpi mootorid, liitke nende nimivoolud kokku. Valige varuga, kui mootori vool on mudeli piiri lähedal või ventilaator töötab sageli maksimaalsel astmel.
    Millal valida muu lahendus: ilma TK-ta – STR-4; kaugsisselülituse (NO/NC) ja häireväljundiga – STRA4 või STTA4; juhtimiseks 0-10 VDC signaaliga – STVS4; kahe kiiruse jaoks – SC2A4 või ST2R4; 3×230 VAC võrgule – STR-3.

    Plussid

    • TK-klemmid mootori termokaitseks
    • Automaatne käivitus pärast pingekatkestust
    • Siinuskujuline väljundpinge
    • Reguleerimata 230 VAC väljund (2 A)
    • Metallist IP54 korpus

    Miinused / piirangud

    • Kaugsisselülituse sisendeid ja häireväljundit pole – selleks on STRA4 / STTA4
    • Astmeline (mitte sujuv) reguleerimine – kiirus valitakse fikseeritud pingete hulgast
    • Suur kaal ja mõõtmed võrreldes elektrooniliste regulaatoritega
    • Ainult siseruumides kasutamiseks, töötemperatuur kuni +35 °C
    • Ei sobi EC-ventilaatoritele ega sagedusmuunduriga juhitavatele mootoritele

    Ohutus- ja paigaldusmärkused

    • Paigalduse ja ühendamise teeb kvalifitseeritud elektrik pärast toite väljalülitamist.
    • Ühendage kindlasti kaitsemaandus (PE).
    • Kontrollige, kas mootor sobib pingega reguleerimiseks ja kas selle nimivool ei ületa 14 A.
    • Toiteks on vajalik neutraal (N).
    • Ühendage TK-ahel paigaldusjuhendi skeemi järgi.
    • Seade on raske – kinnitage see kandva seina või konstruktsiooni külge sobivate kinnitusvahenditega.
    • Ainult siseruumides kasutamiseks (-20…+35 °C, ilma kondensatsioonita); jätke ruumi jahutuseks.

    Kiire valikujuhend

    14 A
    3×400 VAC
    TK
    5 astet
    IP54
    Sobib, kui on vaja:
    • TK-ga kolmefaasilise ventilaatori juhtimiseks kuni 14 A;
    • objektidele, kus on oluline automaatne taaskäivitus pärast toitekatkestust;
    • mootori vaikne töö.
    Kontrollige enne kasutamist:
    • mootori nimivoolu ja kas seda saab pingega reguleerida;
    • kas mootoril on termokontaktid (TK);
    • paigalduskohta (43 kg, kuni +35 °C).
    Oluline meeldetuletus: STRS4140L50 ei juhi EC-ventilaatoreid ja sellel puudub häireväljund.

    KKK

    Milleks on TK-klemmid?
    Nendega ühendatakse mootori termokontaktid – kaitse mootori ülekuumenemise eest.
    Kas regulaator käivitub pärast pingekatkestust?
    Jah, tehnilises andmelehes on märgitud automaatne taaskäivitus.
    Milliseid pingeid mootor saab?
    0, 170, 220, 260, 300 ja 400 VAC (L50 versioon).
    Mille poolest erineb STR-4-st?
    STRS4 on TK-klemmid ja automaatne taaskäivitus.
    Kas seda saab juhtida kaugkontaktiga?
    Ei, selleks on NO/NC sisenditega STRA4 ja STTA4 seeriad.

    Kolmefaasilise ventilaatori mootori trafo-kiiruseregulaator TK-ga | 14A | 400VAC | pinnapealne | IP54 | Sentera Controls | STRS4140L50

    Sentera STRS4140L50 – kolmefaasilise ventilaatori trafo-kiiruseregulaator kuni 14 A TK-klemmidega, 3×400 VAC, 5 astet, siinuskujuline pinge, automaatne taaskäivitus pärast toitekatkestust, IP54.
